ソフトVCTFプラス
- 通常単価(税別)
- 3,299円～71,478円
- 税込単価
- 3,629円～78,626円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
従来品より柔軟性が高く、耐熱性、難燃性も向上（垂直燃焼合格レベル）。【特長】・シュリンク包装に仕様変更...
詳細を確認- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はNASVCTF PSE対応 柔軟ビニルキャブタイヤとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 3芯のみ絶縁体色の組み合わせが「黒・白・赤」と「黒・白・黄緑」の2パターンがございます。
「黒・白・黄緑」をご希望の場合は、型番「ｿﾌﾄVCTFﾌﾟﾗｽ-3-◯◯SQ(ｼﾛｸﾛﾐﾄﾞﾘ/ｷ)-長さ」にてご注文下さい。
※◯◯にはご希望の太さをご指定下さい(0.5・0.75・1.25・2.0)
未確定：候補が1,203型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

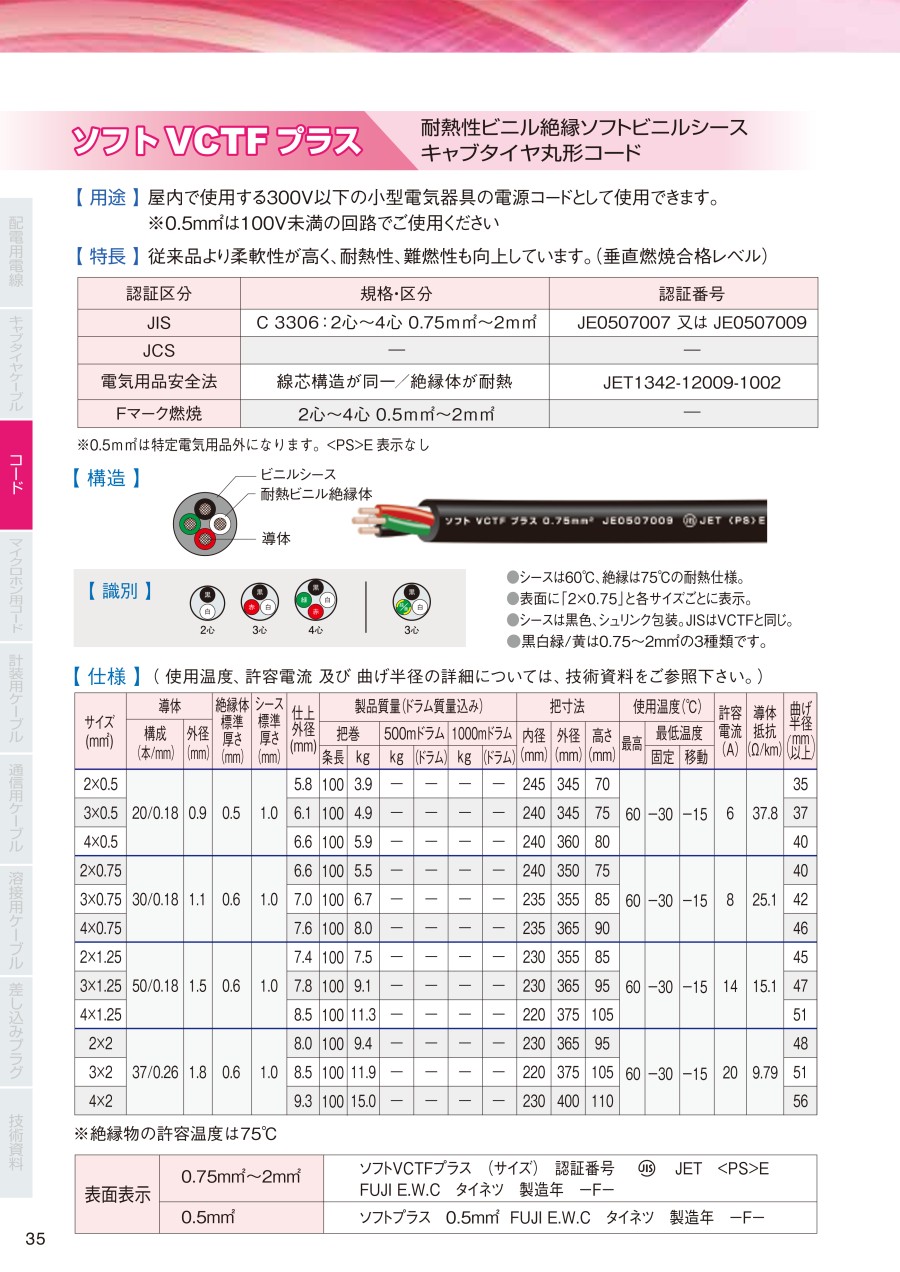

商品情報
柔軟性・耐寒性、耐燃性に優れているビニルキャブタイヤコードの特長
構造図
識別図
- シースは60℃、絶縁は75℃の耐熱仕様。
- 表面に「2×0.75」と各サイズごとに表示。
- シースは黒色、シュリンク包装。JISはVCTFと同じ。
- 3芯のみ絶縁体色の組み合わせが「黒・白・赤」と「黒・白・黄緑」の2パターンがございます。
「黒・白・黄緑」をご希望の場合は、型番「ｿﾌﾄVCTFﾌﾟﾗｽ-3-◯◯SQ(ｼﾛｸﾛﾐﾄﾞﾘ/ｷ)-長さ」にてご注文下さい。
※◯◯にはご希望の太さをご指定下さい(0.5・0.75・1.25・2.0)
製品仕様
| 認証区分 | 規格・区分 | 認証番号 |
|---|---|---|
| JIS | C 3306：2心～4心 0.75mm2～2mm2 | JE0507007 又は JE0507009 |
| JCS | - | - |
| 電気用品安全法 | 線芯構造が同一／絶縁体が耐熱 | JET1342-12009-1002 |
| Fマーク燃焼 | 2心～4心 0.5mm2～2mm2 | - |
- ※ 0.5mm2は特定電気用品外。＜PS＞E表示なし。
| サイズ （mm2） | 導体 | 絶縁体 標準 厚さ （mm） | シース 標準 厚さ （mm） | 仕上 外径 （mm） | 製品重量（ドラム重量込み） | 把寸法 | 使用温度（℃） | 許容 電流 （A） | 導体 抵抗 （Ω/km） | 曲げ半径 （mm 以上） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 構成 （本/mm） | 外径 （mm） | 把巻 | 500mドラム | 1000mドラム | 内径 （mm） | 外径 （mm） | 高さ （mm） | 最高 | 最低温度 | |||||||||||
| 条長 | kg | kg | （ドラム） | kg | （ドラム） | 固定 | 移動 | |||||||||||||
| 2×0.5 | 20/0.18 | 0.9 | 0.5 | 1.0 | 5.8 | 100 | 3.9 | - | - | - | - | 245 | 345 | 70 | 60 | -30 | -15 | 6 | 37.8 | 35 |
| 3×0.5 | 6.1 | 100 | 4.9 | - | - | - | - | 240 | 345 | 75 | 37 | |||||||||
| 4×0.5 | 6.6 | 100 | 5.9 | - | - | - | - | 240 | 360 | 80 | 40 | |||||||||
| 2×0.75 | 30/0.18 | 1.1 | 0.6 | 1.0 | 6.6 | 100 | 5.5 | - | - | - | - | 240 | 350 | 75 | 60 | -30 | -15 | 8 | 25.1 | 40 |
| 3×0.75 | 7.0 | 100 | 6.7 | - | - | - | - | 235 | 355 | 85 | 42 | |||||||||
| 4×0.75 | 7.6 | 100 | 8.0 | - | - | - | - | 235 | 365 | 90 | 46 | |||||||||
| 2×1.25 | 50/0.18 | 1.5 | 0.6 | 1.0 | 7.4 | 100 | 7.5 | - | - | - | - | 230 | 355 | 85 | 60 | -30 | -15 | 14 | 15.1 | 45 |
| 3×1.25 | 7.8 | 100 | 9.1 | - | - | - | - | 230 | 365 | 95 | 47 | |||||||||
| 4×1.25 | 8.5 | 100 | 11.3 | - | - | - | - | 220 | 375 | 105 | 51 | |||||||||
| 2×2 | 37/0.26 | 1.8 | 0.6 | 1.0 | 8.0 | 100 | 9.4 | - | - | - | - | 230 | 365 | 95 | 60 | -30 | -15 | 20 | 9.79 | 48 |
| 3×2 | 8.5 | 100 | 11.9 | - | - | - | - | 220 | 375 | 105 | 51 | |||||||||
| 4×2 | 9.3 | 100 | 15.0 | - | - | - | - | 230 | 400 | 110 | 56 | |||||||||
- ※ 絶縁物の許容温度は75℃。
| 表面表示 | 0.75mm2～2mm2 | ソフトVCTFプラス （サイズ） 認証番号 （JIS） JET ＜PS＞E FUJI E.W.C タイネツ 製造年 -F- |
|---|---|---|
| 0.5mm2 | ソフトプラス 0.5mm2 FUJI E.W.C タイネツ 製造年 -F- |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,624円 ( 11,686円 ) | 5日目 |
4,339円 ( 4,773円 ) | 在庫品1日目当日出荷可能 |
4,339円 ( 4,773円 ) | 在庫品1日目当日出荷可能 |
4,339円 ( 4,773円 ) | 在庫品1日目当日出荷可能 |
4,339円 ( 4,773円 ) | 在庫品1日目当日出荷可能 |
4,339円 ( 4,773円 ) | 在庫品1日目当日出荷可能 |
4,339円 ( 4,773円 ) | 在庫品1日目当日出荷可能 |
4,339円 ( 4,773円 ) | 在庫品1日目当日出荷可能 |
4,339円 ( 4,773円 ) | 在庫品1日目当日出荷可能 |
4,339円 ( 4,773円 ) | 在庫品1日目当日出荷可能 |
4,339円 ( 4,773円 ) | 在庫品1日目当日出荷可能 |
3,299円 ( 3,629円 ) | 在庫品1日目当日出荷可能 |
3,598円 ( 3,958円 ) | 在庫品1日目当日出荷可能 |
3,898円 ( 4,288円 ) | 在庫品1日目当日出荷可能 |
4,199円 ( 4,619円 ) | 在庫品1日目当日出荷可能 |
4,498円 ( 4,948円 ) | 在庫品1日目当日出荷可能 |
4,798円 ( 5,278円 ) | 在庫品1日目当日出荷可能 |
5,098円 ( 5,608円 ) | 在庫品1日目当日出荷可能 |
5,398円 ( 5,938円 ) | 在庫品1日目当日出荷可能 |
5,697円 ( 6,267円 ) | 在庫品1日目当日出荷可能 |
5,998円 ( 6,598円 ) | 在庫品1日目当日出荷可能 |
6,298円 ( 6,928円 ) | 在庫品1日目当日出荷可能 |
6,597円 ( 7,257円 ) | 在庫品1日目当日出荷可能 |
6,897円 ( 7,587円 ) | 在庫品1日目当日出荷可能 |
7,197円 ( 7,917円 ) | 在庫品1日目当日出荷可能 |
7,497円 ( 8,247円 ) | 在庫品1日目当日出荷可能 |
7,797円 ( 8,577円 ) | 在庫品1日目当日出荷可能 |
8,097円 ( 8,907円 ) | 在庫品1日目当日出荷可能 |
8,396円 ( 9,236円 ) | 在庫品1日目当日出荷可能 |
8,696円 ( 9,566円 ) | 在庫品1日目当日出荷可能 |
8,997円 ( 9,897円 ) | 在庫品1日目当日出荷可能 |
9,297円 ( 10,227円 ) | 在庫品1日目当日出荷可能 |
9,596円 ( 10,556円 ) | 在庫品1日目当日出荷可能 |
9,896円 ( 10,886円 ) | 在庫品1日目当日出荷可能 |
10,196円 ( 11,216円 ) | 在庫品1日目当日出荷可能 |
10,495円 ( 11,545円 ) | 在庫品1日目当日出荷可能 |
10,796円 ( 11,876円 ) | 在庫品1日目当日出荷可能 |
11,096円 ( 12,206円 ) | 在庫品1日目当日出荷可能 |
11,395円 ( 12,535円 ) | 在庫品1日目当日出荷可能 |
11,695円 ( 12,865円 ) | 在庫品1日目当日出荷可能 |
11,995円 ( 13,195円 ) | 在庫品1日目当日出荷可能 |
12,296円 ( 13,526円 ) | 在庫品1日目当日出荷可能 |
12,595円 ( 13,855円 ) | 在庫品1日目当日出荷可能 |
12,895円 ( 14,185円 ) | 在庫品1日目当日出荷可能 |
13,195円 ( 14,515円 ) | 在庫品1日目当日出荷可能 |
13,494円 ( 14,843円 ) | 在庫品1日目当日出荷可能 |
13,794円 ( 15,173円 ) | 在庫品1日目当日出荷可能 |
14,095円 ( 15,505円 ) | 在庫品1日目当日出荷可能 |
14,394円 ( 15,833円 ) | 在庫品1日目当日出荷可能 |
14,694円 ( 16,163円 ) | 在庫品1日目当日出荷可能 |
17,854円 ( 19,639円 ) | 在庫品1日目当日出荷可能 |
17,869円 ( 19,656円 ) | 在庫品1日目当日出荷可能 |
17,884円 ( 19,672円 ) | 在庫品1日目当日出荷可能 |
17,898円 ( 19,688円 ) | 在庫品1日目当日出荷可能 |
17,913円 ( 19,704円 ) | 在庫品1日目当日出荷可能 |
17,927円 ( 19,720円 ) | 在庫品1日目当日出荷可能 |
17,943円 ( 19,737円 ) | 在庫品1日目当日出荷可能 |
17,957円 ( 19,753円 ) | 在庫品1日目当日出荷可能 |
17,972円 ( 19,769円 ) | 在庫品1日目当日出荷可能 |
17,986円 ( 19,785円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
従来品より柔軟性が高く、耐熱性、難燃性も向上（垂直燃焼合格レベル）。
【特長】
・シュリンク包装に仕様変更したことにより開梱が容易で、包装紙のしわ跡が残らず、梱包材の廃棄量も減らしました。
・包装材のポリエチレンフィルムは焼却時に有害物質が発生しません。
・耐熱PVCの採用で（60℃から75℃に向上）許容電流が大きくとれ、安全性が向上しました。
・難燃性がUP。垂直燃焼試験に合格し、Fマークを表示しています。
・0.5mm2サイズが追加され、0.5～2mm2の4サイズをラインナップしました。
・従来品と同等の柔軟性を持ち、据え置きで-30℃まで使用可能です。
【用途】
・屋内で使用する300V以下の小型電気器具の電源コードとして使用できる。
・0.5SQは100V未満の回路で使用すること。
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はNASVCTF PSE対応 柔軟ビニルキャブタイヤとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 3芯のみ絶縁体色の組み合わせが「黒・白・赤」と「黒・白・黄緑」の2パターンがございます。
「黒・白・黄緑」をご希望の場合は、型番「ｿﾌﾄVCTFﾌﾟﾗｽ-3-◯◯SQ(ｼﾛｸﾛﾐﾄﾞﾘ/ｷ)-長さ」にてご注文下さい。
※◯◯にはご希望の太さをご指定下さい(0.5・0.75・1.25・2.0)
カタログ
商品担当おすすめ
ソフトVCTFプラスのレビュー
AC100V分岐配線
4
4.02022/05/31
AC電源ラインで使用しました
性能にこだわる必要は無かったのですが
丈夫そうです
1人が参考にしています。
自社製品の電源コード
5
5.02022/05/31
自社製品の三相200V用コードに使用しています。
コードが柔らかいので取り回しやすく丈夫でコスパも良いので長年採用してい...もっと読む
1人が参考にしています。
200V系の配線用に使用
5
5.02021/09/12
200V用のソケット（別購入）配線用で購入しました。買出しに行って耐圧を聞く手間も不要なので、時短にもなるし、滅多に作ら...もっと読む
1人が参考にしています。
電気コードの交換
4
4.02021/07/26
元々使用していたコードが配置換えによりとどかなくなったので交換。
使用には全く問題なし。
少し汚れが付きやすい気がする。
1人が参考にしています。
オーディオスピーカーのコードとして
4
4.02020/11/12
配線がすっきり．音も遜色なし，私には星5個
左右それぞれ2個のスピーカユニットを鳴らすために利用しました．
スピーカの...もっと読む
1人が参考にしています。
