トーコネ

SMAコネクタ中継用アダプター

Name: SMAコネクタ 中継用アダプター
Brand: トーコネ
SKU: 222000519483
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 2,833円～6,417円

税込単価: 3,116円～7,059円

通常出荷日：在庫品1日目～8日目一部当日出荷可能

同軸コネクタSMAジャック（メスコンタクト）タイプの中継アダプター。【用途】・無線LAN・M2M機器等...

詳細を確認

55.0

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

トーコネ

BNCコネクタ中継用アダプター

通常価格(税別)： 659円 (税込価格：725円)

通常出荷日：在庫品1日目

よく一緒に見られています

トーコネ

SMAコネクタ中継用変換コネクター

通常価格(税別)： 1,093円 (税込価格：1,202円)

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

SMA-A-JJの外観

SMA-A-JJの寸法図

型番（Model No.）	表面処理（Finish）		電圧定在波比（V.S.W.R.）［f＝GHz］
型番（Model No.）	本体（Body）	中心コンタクト（Center pin）	電圧定在波比（V.S.W.R.）［f＝GHz］
SMA-A-JJ(AU)	Au	Au	1.05+0.01f max. at DC～12.4GHz
SMA-A-JJ(NI)	Ni	Au	1.2max. at DC～18GHz

SMA-PA-JJ(AU)の外観

SMA-PA-JJ(AU)の寸法図

型番（Model No.）	表面処理（Finish）		電圧定在波比（V.S.W.R.）［f＝GHz］
型番（Model No.）	本体（Body）	中心コンタクト（Center pin）	電圧定在波比（V.S.W.R.）［f＝GHz］
SMA-PA-JJ(AU)	Au	Au	1.05+0.01f max. at DC～18GHz

SMA-A-PPの外観

SMA-A-PPの寸法図

型番（Model No.）	A	表面処理（Finish）		電圧定在波比（V.S.W.R.）［f＝GHz］
型番（Model No.）	A	本体（Body）	中心コンタクト（Center pin）	電圧定在波比（V.S.W.R.）［f＝GHz］
SMA-A-PP(AU)	23.8	Au	Au	1.2max. at DC～12.4GHz
SMA-A-PP(PA)	22.2	Pa	Au	1.05+0.01f max. at DC～18GHz
SMA-A-PP(NI)	22.2	Ni	Au	1.2max. at DC～18GHz

SMAP-SMAJの外観

SMAP-SMAJの寸法図

型番（Model No.）	表面処理（Finish）		電圧定在波比（V.S.W.R.）
型番（Model No.）	本体（Body）	中心コンタクト（Center pin）	電圧定在波比（V.S.W.R.）
SMAP-SMAJ	Au	Au	1.3max. at DC～18GHz

SMA-RA-JPの外観

SMA-RA-JPの寸法図

型番（Model No.）	表面処理（Finish）		電圧定在波比（V.S.W.R.）
型番（Model No.）	本体（Body）	中心コンタクト（Center pin）	電圧定在波比（V.S.W.R.）
SMA-RA-JP	Pa	Au	1.2max. at DC～18GHz

SMA-TA-JPJの外観

SMA-TA-JPJの寸法図

型番（Model No.）	表面処理（Finish）
型番（Model No.）	本体（Body）	中心コンタクト（Center pin）
SMA-TA-JPJ	Ni	Au

型番リスト

表示件数

型番

用途

形状

許容電圧

(V)

適用ピン・コンタクト

表面処理：本体

電圧定在波比

CN1-コネクタ種類

CN2-コネクタ種類

RoHS?

最小発注数量

その他	ストレート	AC330	メス(ソケット)	Au	1.05+0.01fmax. at DC～12.4GHz	ジャック	ジャック	10	1個
その他	ストレート	AC500	メス(ソケット)	Ni	1.2max. at DC～18GHz	ジャック	ジャック	-	1個
その他	ストレート	AC500	オス(プラグ)	Au	1.2max. at DC～12.4GHz	プラグ	プラグ	-	1個
その他	ストレート	AC500	オス(プラグ)	Ni	1.2max. at DC～18GHz	プラグ	プラグ	-	1個
その他	ストレート	AC500	オス(プラグ)	Pa	1.05+0.01f max. at DC～18GHz	プラグ	プラグ	-	1個
パネルマウント	ストレート	AC330	メス(ソケット)	Au	1.05+0.01fmax. at DC～18GHz	ジャック	ジャック	10	1個
その他	アングル	AC500	オス/メス兼用	Pa	1.2max. at DC～18GHz	ジャック	プラグ	-	1個
その他	Ｔ型	AC500	オス/メス兼用	Ni	1.2max. at DC～18GHz	プラグ	ジャック×2	-	1個
その他	ストレート	AC500	オス/メス兼用	Au	1.3max. at DC～18GHz	プラグ	ジャック	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,313円 ( 4,744円 )	在庫品1日目当日出荷可能
2,833円 ( 3,116円 )	8日目
5,140円 ( 5,654円 )	8日目
4,133円 ( 4,546円 )	8日目
5,625円 ( 6,188円 )	8日目
3,271円 ( 3,598円 )	在庫品1日目当日出荷可能
6,417円 ( 7,059円 )	8日目
6,400円 ( 7,040円 )	8日目
4,150円 ( 4,565円 )	8日目

詳細情報

基本情報

基本情報

同軸コネクタSMAジャック（メスコンタクト）タイプの中継アダプター。
【用途】
・無線LAN・M2M機器等の通信機器や計測器・測定器等の接続・中継用として

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

商品TOP

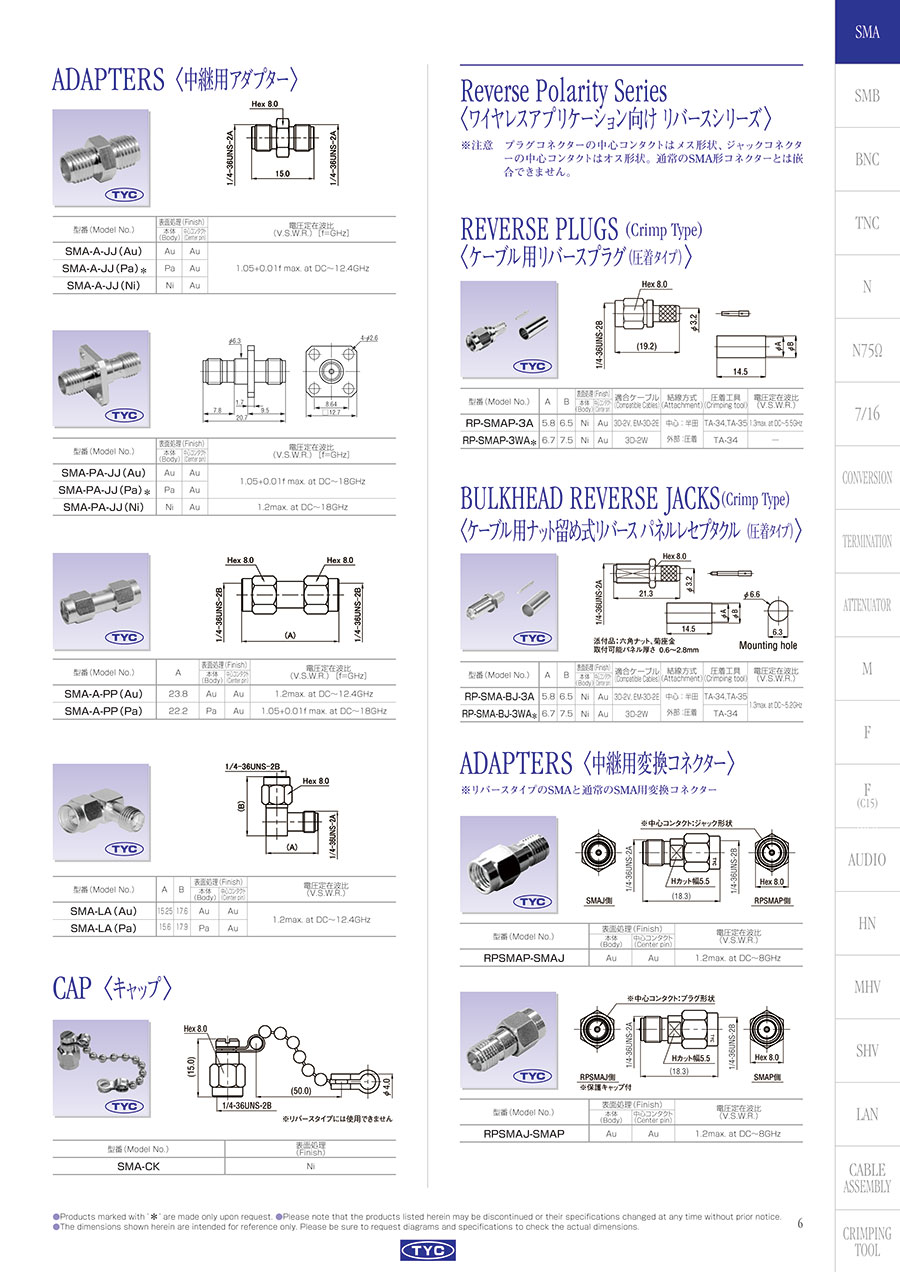

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
