倉茂電工

工業自動化電子機器配線用ケーブル KVC-36シリーズ

Name: 工業自動化 電子機器配線用ケーブル KVC-36シリーズ
Brand: 倉茂電工
SKU: 222000357607
Rating: 4.4 (17 reviews)

カタログ

通常単価(税別): 1,175円～292,512円

税込単価: 1,293円～321,763円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

【特長】・柔軟性・耐油性・UL・cUL規格ケーブル【用途】・工作機械の制御回路への配線・油環境下での配...

詳細を確認

4.44.4

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はNAVC UL規格となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。
【仕様変更】
6月製造分より順次、ケーブルの介在の混紡糸（レーヨン）を、混紡糸（レーヨン）または混紡糸（綿）の併用に変更いたします。
ケーブル性能に影響はございませんので、予めご了承下さい。
対象サイズ：25AWG・23AWG
対象芯数：10(5P),12(6P),16(8P),20(10P),36(18P),50(25P)

詳細を確認

よく一緒に見られています

倉茂電工

工業自動化電子機器配線用ケーブル KVC-36SBTシリーズ

通常価格(税別)： 1,100円 (税込価格：1,210円)

通常出荷日：在庫品1日目

よく一緒に見られています

倉茂電工

工業自動化電子機器配線用ケーブル KVC-36SBシリーズシールド付

通常価格(税別)： 1,117円 (税込価格：1,229円)

通常出荷日：在庫品1日目

未確定：候補が4,600型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

認証

使用温度範囲

固定時：-40～80℃ ※
※0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。

曲げ半径

固定時：ケーブル外径の4 倍以上推奨

準拠する規格

UL AWM 2936/2576/2937/2935

構造概略

型番	KVC-36
型番	0.2mm²	0.3mm²	0.5mm²
導体	すずめっき軟銅より線	軟銅集合線
絶縁体	105℃耐熱性ビニル混合物
対より	線心を対より		-
より合わせ	対より線心を円形により合わせ		線心を円形により合わせ
テープ	4 心（2P）以上はテープを重ね巻き		5 心以上はテープを重ね巻き
シールド	-
シース	耐油・耐熱性ビニル混合物（黒色）

技術情報・設計アイデア

テクニカルデータ

ケーブルタイプ	UL・cUL
適用サイズ	2, 3 ×0.1～0.3mm²	4～64×0.1～0.3mm²	2～4×0.5mm²	5～60×0.5mm²
定格電圧	150V		300V
定格温度	80℃
試験電圧	AC 1,500V・1min		AC 2,000V・1min
難燃性	FT2	VW-1、FT1
適用規格	UL AWM Style 2936 CSA C22.2 No.210	UL AWM Style 2576 CSA C22.2 No.210	UL AWM Style 2937 CSA C22.2 No.210	UL AWM Style 2935 CSA C22.2 No.210

※KVC-36は電気用品安全法が適用されませんので、信号及び通信回路などの弱電流回路にご使用下さい。

規格表

導体		絶縁	芯数	シース外径（約mm）	概算重量（kg/km）	電気特性
公称断面積	外径（約mm）〈構成〉	外径（約mm）	芯数	シース外径（約mm）	概算重量（kg/km）	許容電流（A）	導体抵抗 20℃ （Ω/km）	絶縁抵抗 20℃ （M Ωkm）
0.2mm² 〈25AWG〉	0.54 〈7/0.18〉	1.05	2（1P）	3.1	13	5	113 以下	50 以上
			3	3.3	16	4
			4（2P）	5.2	27	4
			5（2P+1）	5.3	29	4
			6（3P）	5.4	35	4
			7（3P+1）	5.5	35	3
			8（4P）	5.9	40	3
			10（5P）	6.3	50	3
			12（6P）	7.0	55	3
			14（7P）	7.2	60	3
			15（7P+1）	7.3	65	3
			16（8P）	7.7	70	3
			20（10P）	8.5	85	2
			24（12P）	8.9	95	2
			30（15P）	9.7	115	2
			36（18P）	10.5	135	2
			40（20P）	11.0	145	2
			50（25P）	12.5	175	2
			60（30P）	13.5	205	2
			64（32P）	13.5	215	2
0.3mm² 〈23AWG〉	0.7 〈12/0.18〉	1.3	2（1P）	3.7	20	7	62.3 以下	50 以上
			3	4.0	25	6
			4（2P）	5.7	35	6
			5（2P+1）	5.9	40	5
			6（3P）	6.6	50	5
			7（3P+1）	6.7	55	5
			8（4P）	7.3	65	5
			10（5P）	8.0	75	4
			12（6P）	8.8	90	4
			14（7P）	8.9	95	4
			15（7P+1）	9.0	100	4
			16（8P）	9.5	110	4
			20（10P）	11.0	140	4
			24（12P）	11.5	155	3
			30（15P）	12.5	185	3
			36（18P）	13.5	220	3
			40（20P）	14.0	235	3
			50（25P）	15.5	295	3
			60（30P）	16.5	340	2
			64（32P）	17.0	360	2
0.5mm² 〈20AWG〉	0.95 〈22/0.18〉	1.65	2	4.8	28	10	34.3 以下	50 以上
			3	5.1	40	9
			4	5.5	45	8
			5	6.5	65	7
			6	7.2	75	7
			7	7.2	80	7
			8	7.7	90	6
			10	8.8	115	6
			12	9.1	125	6
			14	9.5	140	5
			15	9.7	150	5
			16	10.0	160	5
			20	11.0	195	5
			24	12.5	235	5
			25	12.5	240	4
			26	12.5	250	4
			30	13.0	280	4
			40	15.0	365	4
			50	16.5	445	4
			60	17.5	530	3

製品特性

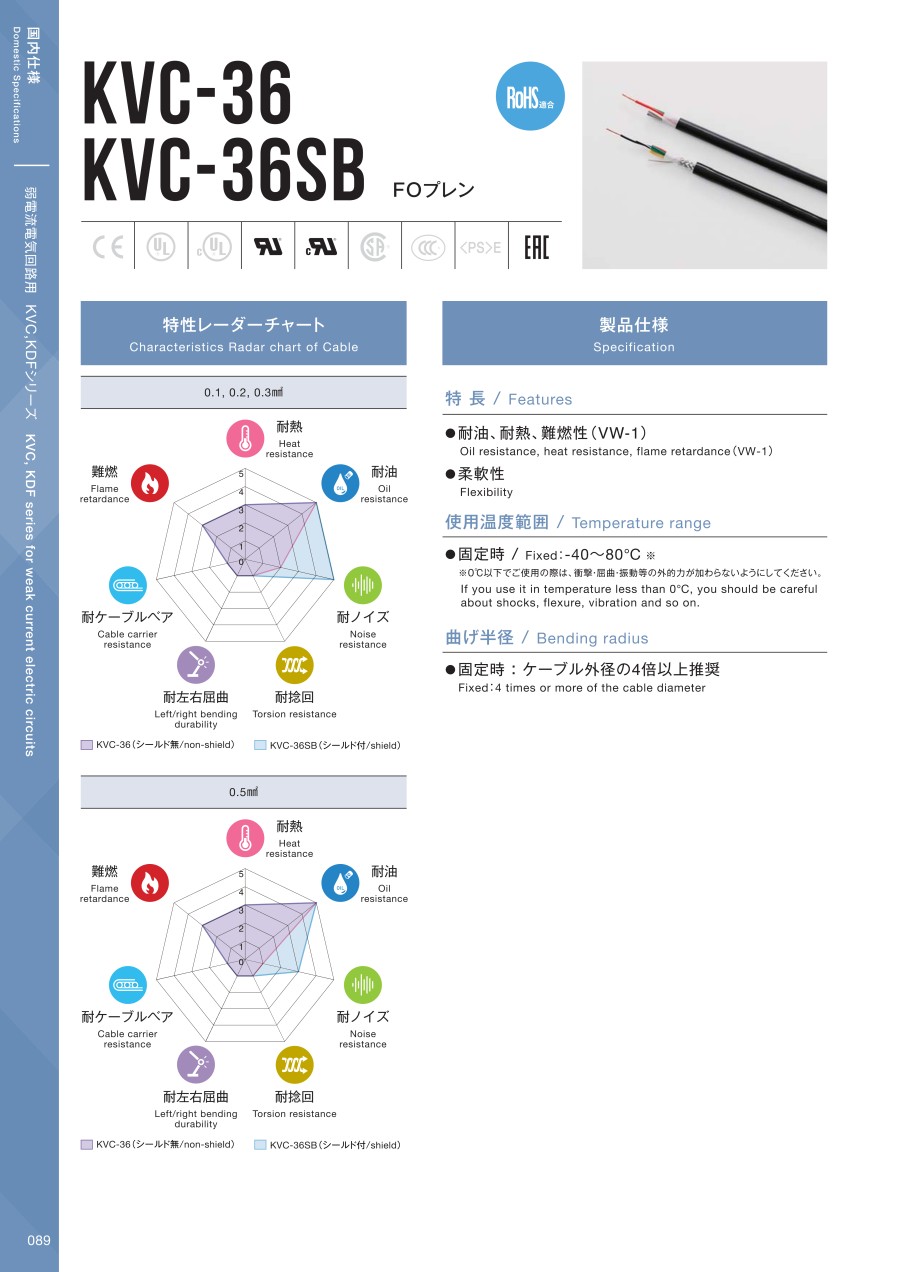

特性レーダーチャート

■0.2、0.3mm²

■0.5mm²

※サイズによって難燃レベルが異なります。テクニカルデータの“難燃性”をご参照ください。

許容電流について

許容電流値は周囲温度30℃、空中1条敷設時の計算値を示し、保証値ではありません。
周囲温度30℃以上の場合は、次の電流減少係数を表の値に乗じて下さい。
許容電流の値は、JCS0168により算出した値であって、保証値ではありません。
JCS0168：日本電線工業会規格"33kV 以下電力ケーブルの許容電流計算"

電流減少係数

周囲温度（℃）	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
電流減少係数	1.00	0.97	0.93	0.89	0.86	0.82	0.77	0.73	0.68	0.63	0.58	0.52	0.45	0.36	0.26

線芯識別

線芯識別表

■0.2、0.3mm²

■0.5mm²

線芯数	線芯識別方式
12芯以下	絶縁体着色方式（黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順）
13芯以上	ナンバリングNo. 方式（白色絶縁体表面に1、2、3、4・・・を連続表示）

型番リスト

表示件数

...

型番

芯数

対数

AWGサイズ

(AWG)

導体断面積

(㎟)

定格電圧

仕上がり外径

(mm)

全長

(m)

RoHS2（10物質）?

最小発注数量

2	1P	[25～24] 25	0.2	150V	3.1	1	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	2	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	3	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	4	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	5	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	6	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	7	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	8	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	9	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	10	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	11	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	12	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	13	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	14	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	15	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	16	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	17	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	18	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	19	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	20	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	21	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	22	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	23	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	24	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	25	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	26	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	27	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	28	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	29	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	30	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	31	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	32	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	33	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	34	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	35	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	36	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	37	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	38	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	39	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	40	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	41	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	42	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	43	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	44	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	45	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	46	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	47	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	48	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	49	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	50	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	51	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	52	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	53	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	54	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	55	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	56	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	57	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	58	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	59	対応	1個
2	1P	[25～24] 25	0.2	150V	3.1	60	対応	1個

通常単価(税別) (税込単価)	通常出荷日

1,175円 ( 1,293円 )	在庫品1日目当日出荷可能
1,175円 ( 1,293円 )	在庫品1日目当日出荷可能
1,175円 ( 1,293円 )	在庫品1日目当日出荷可能
1,175円 ( 1,293円 )	在庫品1日目当日出荷可能
1,175円 ( 1,293円 )	在庫品1日目当日出荷可能
1,880円 ( 2,068円 )	在庫品1日目当日出荷可能
1,880円 ( 2,068円 )	在庫品1日目当日出荷可能
1,880円 ( 2,068円 )	在庫品1日目当日出荷可能
1,880円 ( 2,068円 )	在庫品1日目当日出荷可能
1,880円 ( 2,068円 )	在庫品1日目当日出荷可能
2,068円 ( 2,275円 )	在庫品1日目当日出荷可能
2,256円 ( 2,482円 )	在庫品1日目当日出荷可能
2,444円 ( 2,688円 )	在庫品1日目当日出荷可能
2,632円 ( 2,895円 )	在庫品1日目当日出荷可能
2,820円 ( 3,102円 )	在庫品1日目当日出荷可能
3,008円 ( 3,309円 )	在庫品1日目当日出荷可能
3,196円 ( 3,516円 )	在庫品1日目当日出荷可能
3,384円 ( 3,722円 )	在庫品1日目当日出荷可能
3,572円 ( 3,929円 )	在庫品1日目当日出荷可能
3,760円 ( 4,136円 )	在庫品1日目当日出荷可能
3,948円 ( 4,343円 )	在庫品1日目当日出荷可能
4,136円 ( 4,550円 )	在庫品1日目当日出荷可能
4,324円 ( 4,756円 )	在庫品1日目当日出荷可能
4,512円 ( 4,963円 )	在庫品1日目当日出荷可能
4,700円 ( 5,170円 )	在庫品1日目当日出荷可能
4,888円 ( 5,377円 )	在庫品1日目当日出荷可能
5,076円 ( 5,584円 )	在庫品1日目当日出荷可能
5,264円 ( 5,790円 )	在庫品1日目当日出荷可能
5,452円 ( 5,997円 )	在庫品1日目当日出荷可能
5,640円 ( 6,204円 )	在庫品1日目当日出荷可能
5,828円 ( 6,411円 )	在庫品1日目当日出荷可能
6,016円 ( 6,618円 )	在庫品1日目当日出荷可能
6,204円 ( 6,824円 )	在庫品1日目当日出荷可能
6,392円 ( 7,031円 )	在庫品1日目当日出荷可能
6,580円 ( 7,238円 )	在庫品1日目当日出荷可能
6,768円 ( 7,445円 )	在庫品1日目当日出荷可能
6,956円 ( 7,652円 )	在庫品1日目当日出荷可能
7,144円 ( 7,858円 )	在庫品1日目当日出荷可能
7,332円 ( 8,065円 )	在庫品1日目当日出荷可能
7,520円 ( 8,272円 )	在庫品1日目当日出荷可能
7,708円 ( 8,479円 )	在庫品1日目当日出荷可能
7,896円 ( 8,686円 )	在庫品1日目当日出荷可能
8,084円 ( 8,892円 )	在庫品1日目当日出荷可能
8,272円 ( 9,099円 )	在庫品1日目当日出荷可能
8,460円 ( 9,306円 )	在庫品1日目当日出荷可能
8,648円 ( 9,513円 )	在庫品1日目当日出荷可能
8,836円 ( 9,720円 )	在庫品1日目当日出荷可能
9,024円 ( 9,926円 )	在庫品1日目当日出荷可能
9,212円 ( 10,133円 )	在庫品1日目当日出荷可能
8,392円 ( 9,231円 )	在庫品1日目当日出荷可能
8,560円 ( 9,416円 )	在庫品1日目当日出荷可能
8,728円 ( 9,601円 )	在庫品1日目当日出荷可能
8,898円 ( 9,788円 )	在庫品1日目当日出荷可能
9,064円 ( 9,970円 )	在庫品1日目当日出荷可能
9,232円 ( 10,155円 )	在庫品1日目当日出荷可能
9,400円 ( 10,340円 )	在庫品1日目当日出荷可能
9,567円 ( 10,524円 )	在庫品1日目当日出荷可能
9,735円 ( 10,709円 )	在庫品1日目当日出荷可能
9,903円 ( 10,893円 )	在庫品1日目当日出荷可能
10,073円 ( 11,080円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

【特長】
・柔軟性
・耐油性
・UL・cUL規格ケーブル
【用途】
・工作機械の制御回路への配線
・油環境下での配線

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はNAVC UL規格となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。
【仕様変更】
6月製造分より順次、ケーブルの介在の混紡糸（レーヨン）を、混紡糸（レーヨン）または混紡糸（綿）の併用に変更いたします。
ケーブル性能に影響はございませんので、予めご了承下さい。
対象サイズ：25AWG・23AWG
対象芯数：10(5P),12(6P),16(8P),20(10P),36(18P),50(25P)

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

工業自動化電子機器配線用ケーブル KVC-36シリーズのレビュー

4.4平均満足度：4.417件のレビュー

星5
65%
星4
18%
星3
18%
星2
0%
星1
0%

工場内のプラント設備に

満足度：5.02019/06/14

細い線で検索をしていて他の商品と比較もしましたが、倉茂電工の方がよかったので購入をしました。色分けも分かりやすくて使い勝...もっと読む

2人が参考にしています。

信号配線

満足度：5.02023/02/28

急に信号用のケーブルが必要になったので購入。カット品でも即納で対応して頂けたので助かりました。

1人が参考にしています。

盤内配線用

満足度：4.02023/01/26

剥きやすさや柔軟性がある為、とても配線しやすいので、よく使ってます。これからもこのシリーズは使っていきたいと思ってます。

1人が参考にしています。

信号線として

満足度：5.02021/01/12

このシリーズをメインで使用しています。被覆が剥きやすくやわらかいので配線しやすいです。油がかかるところではすぐ硬化してし...もっと読む

1人が参考にしています。

制御盤の中の配線に使用

満足度：3.02019/06/14

サイトを検索していて線径の細いもので、多芯のケーブルがありましたので購入をしました。柔軟性もあり、特に気になる点もなく、...もっと読む

1人が参考にしています。

17件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品工業自動化電子機器配線用ケーブル KVC-36シリーズ	工業自動化電子機器配線用ケーブル KVC-36SBシリーズシールド付	工業自動化電子機器配線用ケーブル KVC-36SBTシリーズ	電子機器配線用ケーブル HK／20276 XL LF	電子機器配線用ケーブル HK-SB／20276 XL LF	電子機器配線用ケーブル HP-SB／20276SR LF
メーカー	倉茂電工	倉茂電工	倉茂電工	太陽ケーブルテック	太陽ケーブルテック	太陽ケーブルテック
通常価格	1,175円-	1,117円 -	1,100円 -	1,122円 -	2,241円 -	1,450円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
シールド	無	有	有	無	有	有
安全規格	UL RECOGNIZED / CSA(C-UL)	UL RECOGNIZED / CSA(C-UL)	UL RECOGNIZED / CSA(C-UL)	UL RECOGNIZED / CSA(C-UL)	UL RECOGNIZED / CSA(C-UL)	UL RECOGNIZED
シース（外皮）色	黒	黒	黒	黒	黒	黒
特性	耐油性	耐油性 / 耐熱性	耐油性	耐油性 / 耐熱性	耐油性 / 耐熱性	耐油性 / 耐熱性
シース（外皮）材料	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)
