NAVC UL規格

4.2

平均満足度4.2

この商品のレビューをみる（5件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

SS300CM CM（UL LISTED規格・NEPA対応）細径

4.5

通常価格(税別)： 935円 (税込価格：1,029円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

NA3VC UL規格

4.6

通常価格(税別)： 1,468円 (税込価格：1,615円)

通常出荷日：1 日目

150V　ULAWM2576/ULAWM2095規格対応、耐油性に優れた小径仕...

詳細情報を確認する

規格・仕様：

VW-1
ULAWM
耐油
より線
ツイストペア
細径
150V

シールド
無
安全規格
UL RECOGNIZED
定格電圧
150V
シース（外皮）色
青
特性
耐油性
アース線
なし
シース（外皮）材料
PVC(塩ビ)
絶縁体材料
PVC(塩ビ)
その他特性
柔軟性

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は工業自動化電子機器配線用ケーブル KVC-36シリーズとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ工業自動化電子機器配線用ケーブル KVC-36シリーズから仕様差異をご確認ください。

未確定：候補が3,810型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型式表示方法

型番	−	AWGサイズ	−	対数	−	長さ
NAVC	−	27	−	1PS	−	10

※AWG25の1.5Pはツイストペア(対撚り)ではございません。
※「(：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」などの記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

特性レーダーチャート		商品比較	主な仕様

		※比較サイズはAWG24(0.2mm²)、6芯相当を参考にしております。 ※比較内容について保証するものではございません。商品選定の参考としてお使い下さい。
※特性の目安としてご利用ください。	→P1685		【ココが特長】 ULAWM2095(300V80℃) ULAWM2576(150V80℃)

仕様

型番	AWG サイズ	対数 1P=2芯 (1PS=2芯)^※2	断面積目安 (mm²)^※2	撚合構造 (図参照)	線芯本数	仕上^※5 外径 (mm)	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約(mm)	シース		規格	サンプル提供^※5
型番	AWG サイズ	対数 1P=2芯 (1PS=2芯)^※2	断面積目安 (mm²)^※2	撚合構造 (図参照)	線芯本数	仕上^※5 外径 (mm)	概算質量 kg/km	許容電流 A(30℃)^※3	導体抵抗 Ω/km (20℃)	絶縁特性 MΩkm (20℃)	耐電圧 V/分	構成本/mm	外径約(mm)	メッキ^※4	厚さ (mm)	材質 ^※4	線芯外径約(mm)	厚さ (mm)	材質 ^※4	規格	サンプル提供^※5
NAVC	27 電線表記上はAWG26	1PS	0.12	対撚り	2	2.9	10	3.7	143以下	10以上	1500	7/0.16	0.48	すず	0.25	PVC	0.98	0.42	PVC	ULAWV2095	◎
		2P			4	4.7	23	2.8	146以下									0.85		ULAWV2576	◎
		3P			6	5.1	29	2.4													◎
		4P			8	5.7	36	2.1													◎
		5P			10	6.1	42	1.9													◎
		8P			16	7.3	60	1.4													◎
		10P			20	8.3	72	1.4													◎
		15P			30	9.4	99	1.2													◎
		20P			40	10.4	127	1.1													◎
	25	1PS	0.2		2	3.1	12	4.3	113以下	10以上	1500	7/0.18	0.54		0.255		1.05	0.45		ULAWV2095	◎
		1P			2	3.9	18	4.3										0.85		ULAWV2576	◎
		1.5P(芯より)			3	4.1	21	3.8													◎
		2P			4	5.1	26	3.3	115以下												◎
		3P			6	5.3	33	2.8													◎
		4P			8	5.8	40	2.5													◎
		5P			10	6.2	48	2.3													◎
		6P			12	7	57	1.9													◎
		8P			16	7.6	69	1.7													◎
		10P			20	8.4	81	1.7													◎
		20P			40	10.9	147	1.2													◎
		25P			50	11.7	174	1.1													◎
		32P			64	13.2	218	0.9													◎
	23	1PS	0.3		2	3.6	17	6.3	65.8以下	10以上	1500	12/0.18	0.7		0.3		1.3	0.45		ULAWV2095	◎
		1P			2	4.4	25	6.3	67.1以下									0.85		ULAWV2576	◎
		2P			4	5.7	35	4.9													◎
		3P			6	6.5	47	4.1													◎
		4P			8	6.8	57	3.6													◎
		5P			10	7.4	69	3.4													◎
		6P			12	8.3	83	2.8													◎
		8P			16	8.8	102	2.5													◎
		10P			20	10	121	2.5													◎
		15P			30	11.7	172	2.1													◎
	21	1P	0.5		2	4.8	31	8.8	39.5以下	10以上	1500	20/0.18	0.9		0.3		1.5	0.85		ULAWV2576	◎
		2P			4	6.9	57	6.7	40.3以下												◎
		3P			6	7.3	71	5.7													◎
		4P			8	8	81	5.0													◎
		5P			10	8.7	100	4.6													◎
		6P			12	9.5	119	3.9													◎
		7P			14	9.5	126	3.9													◎
		8P			16	10.2	147	3.5													◎
		15P			30	13.8	254	2.9													◎
		20P			40	15.3	331	2.5													◎

ご注意
※1　芯/対表記が1P(1PS)のときの線芯本数は「×2芯」となりますのでご注意ください。
※2　サイズ変換はあくまでも目安となります。詳しくは→P1688の対比表をご参照ください。
※3　許容電流の値はあくまでも参考値であって、保証値ではありません。
※4　材質の見方
【メッキ】　すず・・・すずめっき軟銅線
【材質】　PVC・・・塩化ビニル　PE・・・ポリエチレン系素材
P・・・ポリエステル系素材　フッ素・・・各種ふっ素樹脂　　※・・・その他
※5 サンプル提供については FAケーブル　サンプル提供サービスページを確認ください。
※6　ケーブル・電線のシース(外被部分)外径サイズについては、上記表中の"仕上外径"の項目をご参照ください。

1688ページへ
FAケーブル　サンプル提供サービスへ

電流減少係数

周囲温度(℃)	30	40	50	60	70	80	90	100
電流減少係数	1.00	0.90	0.75	0.73	0.65	0.56	0.44	0.27

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
(例)AWG27の1PS芯で周囲温度が40℃の場合の許容電流値3.7×0.9=3.33(A)

構造

(注)所要芯数に応じ介在の挿入があります。

線芯識別表

〇内数字は右記線芯識別表の対No.を示す
NAVC UL規格:関連画像

線芯識別表
※1.5Pは黒、白、赤での識別となります。
例：1対目は白色の第一線芯と黒字に白地のラインが入った第二線芯のペアになっています。
NAVC UL規格:関連画像

型番リスト

表示件数

...

型番

芯数

対数

AWGサイズ

(AWG)

導体断面積

(㎟)

仕上がり外径

(mm)

全長

(m)

導体断面積詳細

(mm²)

RoHS?

最小発注数量

2	1P	[21～20] 21	[0.5] 0.5	4.8	1	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	2	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	3	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	4	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	5	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	6	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	7	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	8	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	9	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	10	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	11	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	12	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	13	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	14	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	15	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	16	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	17	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	18	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	19	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	20	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	21	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	22	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	23	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	24	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	25	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	26	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	27	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	28	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	29	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	30	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	31	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	32	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	33	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	34	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	35	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	36	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	37	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	38	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	39	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	40	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	41	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	42	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	43	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	44	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	45	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	46	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	47	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	48	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	49	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	50	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	51	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	52	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	53	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	54	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	55	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	56	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	57	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	58	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	59	0.5	10	1個
2	1P	[21～20] 21	[0.5] 0.5	4.8	60	0.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,020円 ( 2,222円 )	1日目
2,020円 ( 2,222円 )	1日目
2,020円 ( 2,222円 )	1日目
2,020円 ( 2,222円 )	1日目
2,020円 ( 2,222円 )	1日目
4,043円 ( 4,447円 )	1日目
4,043円 ( 4,447円 )	1日目
4,043円 ( 4,447円 )	1日目
4,043円 ( 4,447円 )	1日目
4,043円 ( 4,447円 )	1日目
4,446円 ( 4,891円 )	1日目
4,851円 ( 5,336円 )	1日目
5,254円 ( 5,779円 )	1日目
5,660円 ( 6,226円 )	1日目
6,063円 ( 6,669円 )	1日目
6,469円 ( 7,116円 )	1日目
6,871円 ( 7,558円 )	1日目
7,277円 ( 8,005円 )	1日目
7,680円 ( 8,448円 )	1日目
8,086円 ( 8,895円 )	1日目
6,602円 ( 7,262円 )	1日目
6,918円 ( 7,610円 )	1日目
7,231円 ( 7,954円 )	1日目
7,547円 ( 8,302円 )	1日目
7,860円 ( 8,646円 )	1日目
8,173円 ( 8,990円 )	1日目
8,489円 ( 9,338円 )	1日目
8,802円 ( 9,682円 )	1日目
9,118円 ( 10,030円 )	1日目
9,431円 ( 10,374円 )	1日目
9,747円 ( 10,722円 )	1日目
10,060円 ( 11,066円 )	1日目
10,376円 ( 11,414円 )	1日目
10,689円 ( 11,758円 )	1日目
11,004円 ( 12,104円 )	1日目
11,318円 ( 12,450円 )	1日目
11,633円 ( 12,796円 )	1日目
11,947円 ( 13,142円 )	1日目
12,262円 ( 13,488円 )	1日目
12,576円 ( 13,834円 )	1日目
12,891円 ( 14,180円 )	1日目
13,204円 ( 14,524円 )	1日目
13,520円 ( 14,872円 )	1日目
13,833円 ( 15,216円 )	1日目
14,149円 ( 15,564円 )	1日目
14,462円 ( 15,908円 )	1日目
14,778円 ( 16,256円 )	1日目
15,091円 ( 16,600円 )	1日目
15,407円 ( 16,948円 )	1日目
12,960円 ( 14,256円 )	1日目
13,220円 ( 14,542円 )	1日目
13,478円 ( 14,826円 )	1日目
13,738円 ( 15,112円 )	1日目
13,996円 ( 15,396円 )	1日目
14,256円 ( 15,682円 )	1日目
14,516円 ( 15,968円 )	1日目
14,774円 ( 16,251円 )	1日目
15,034円 ( 16,537円 )	1日目
15,292円 ( 16,821円 )	1日目
15,552円 ( 17,107円 )	1日目

...

基本情報

基本情報

150V　ULAWM2576/ULAWM2095規格対応、耐油性に優れた小径仕様固定信号用ケーブル。

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は工業自動化電子機器配線用ケーブル KVC-36シリーズとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ工業自動化電子機器配線用ケーブル KVC-36シリーズから仕様差異をご確認ください。

【ご注意】
※線芯識別表をご確認下さい
※AWG25の1.5Pはツイストペア（対撚り）ではありません
※この商品は「ULトレーサビリティプログラム／プロセスト・ワイヤ」に対応しております（c-UL未対応）
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります
※電気用品安全法を取得しておりません。

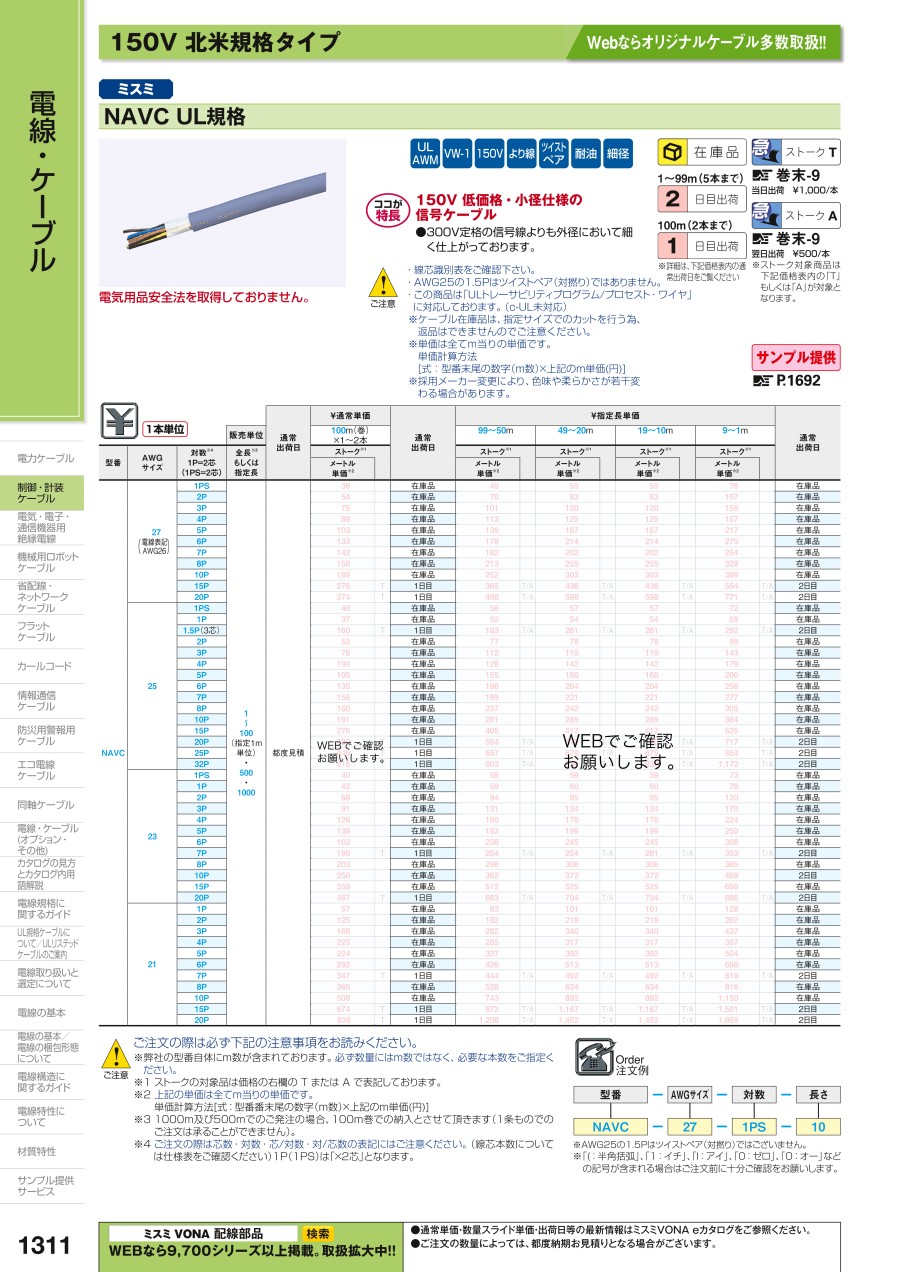

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NAVC UL規格のレビュー

4.2平均満足度：4.25件のレビュー

星5
40%
星4
40%
星3
20%
星2
0%
星1
0%

センサー信号線のとりまとめ

満足度：3.02023/03/23

23-8Pを使用しましや取り回しもいたって平均識別は思ったより良いかな

0人が参考にしています。

信号線の配線

満足度：4.02022/06/20

小径で柔軟性があり価格も比較的安いため、よく使用しています。1種線と2種線が識別しにくいため改善してほしいです。

0人が参考にしています。

機械装置の配線に使用

満足度：5.02020/12/03

仕様に対する価格が見合っていたので、この商品を購入しました。機械装置の配線に使用しています。柔軟性もあり、今のところ使用...もっと読む

0人が参考にしています。

装置配線

満足度：5.02020/10/20

被覆が薄く剥きやすかった。柔軟なケーブルなので、取り回しが楽でした。

0人が参考にしています。

産業機器の配線

満足度：4.02020/09/09

産業機器内の配線に長年このシリーズを使用しています。特に問題なく使用できおります。

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Q対数「1PS」の「S」の意味は何でしょうか？

スモールの「S」です。仕上がり外径が「1P」よりも小さい商品です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 NAVC UL規格	NAVCSB UL規格シールド付	NA3VC UL規格	NA3VCSB UL規格シールド付	UL2464 BIOケーブル	NA3UCSB UL対応シールド付
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	坂東電線	ミスミ
通常価格	-	2,124円 -	1,468円 -	1,871円 -	3,100円 -	3,965円 -
通常出荷日	1日目	在庫品1日目〜	1日目	1日目	1日目	在庫品1日目〜
シールド	無	有	無	有	有	-
安全規格	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED	-
定格電圧	150V	150V	300V	300V	300V	-
シース（外皮）色	青	青	青	青	灰	-
特性	耐油性	耐油性	耐油性	耐油性	耐油性 / 耐熱性	-
