カード・ホルダー（接着固定式・ビス止め併用）【50～100個入り】
- 通常単価(税別)
- 6,630円～8,980円
- 税込単価
- 7,293円～9,878円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
分電盤などの銘板､ロッカー､事務機の名札にも使用可能な各種盤の図面ホルダー。【特長】・裏面に貼付された...
詳細を確認
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
製品仕様
※寸法図。
| 品番 | Ａ | Ｂ | C | D | F | G(φ) | E |
|---|---|---|---|---|---|---|---|
| CH-C-1 | 66 | 36 | 59 | 31.5 | 25 | 3.5 | 6 |
| CH-C-2 | 46 | 25 | 40 | 21 | 25 | 3.5 | 5 |
| CH-C-3 | 40 | 24.5 | 34.5 | 20.7 | 15 | 3.5 | 5 |
| CH-C-4 | 31.5 | 22 | 25.5 | 18 | 15 | 3.5 | 4.5 |
| CH-C-5 | 46 | 14.5 | 40.5 | 10.7 | 25 | 3.5 | 5 |
| CH-C-6 | 31 | 14 | 25.5 | 10.7 | 15 | 3.5 | 5 |
| CH-C-W | 58.8 | 23 | 52.5 | 18.5 | 25 | 3.5 | 5.5 |
- ※ 寸法図と連携
- ※ 注意・屋外露出の使用は不可。
台紙のサイズ
| 品番 | W | H |
|---|---|---|
| CH-C-1 | 58 | 31 |
| CH-C-2 | 39 | 20.5 |
| CH-C-3 | 33.5 | 20 |
| CH-C-4 | 24.5 | 17.5 |
| CH-C-5 | 39.5 | 10 |
| CH-C-6 | 24.5 | 10 |
| CH-C-W | 51.5 | 18 |
- ※ 上記寸法は目安値であり保証値ではありません。
詳細情報
基本情報
分電盤などの銘板､ロッカー､事務機の名札にも使用可能な各種盤の図面ホルダー。
【特長】
・裏面に貼付された強力両面接着テープの接着力が非常に強く、穴明けをしてタップをたてる手数が省ける。
・接着面を腐蝕させない。
・温度、湿度に強く、多少の粗面にも馴染みよくビス取付けも併用可能。
・材質はプラスチック製で裏面に強力ポリウレタンフォーム両面接着テープ（積水化学製♯535）が貼付。
【用途】
・分・配電盤・計装盤の銘板、ロッカー・事務機の名札として便利。

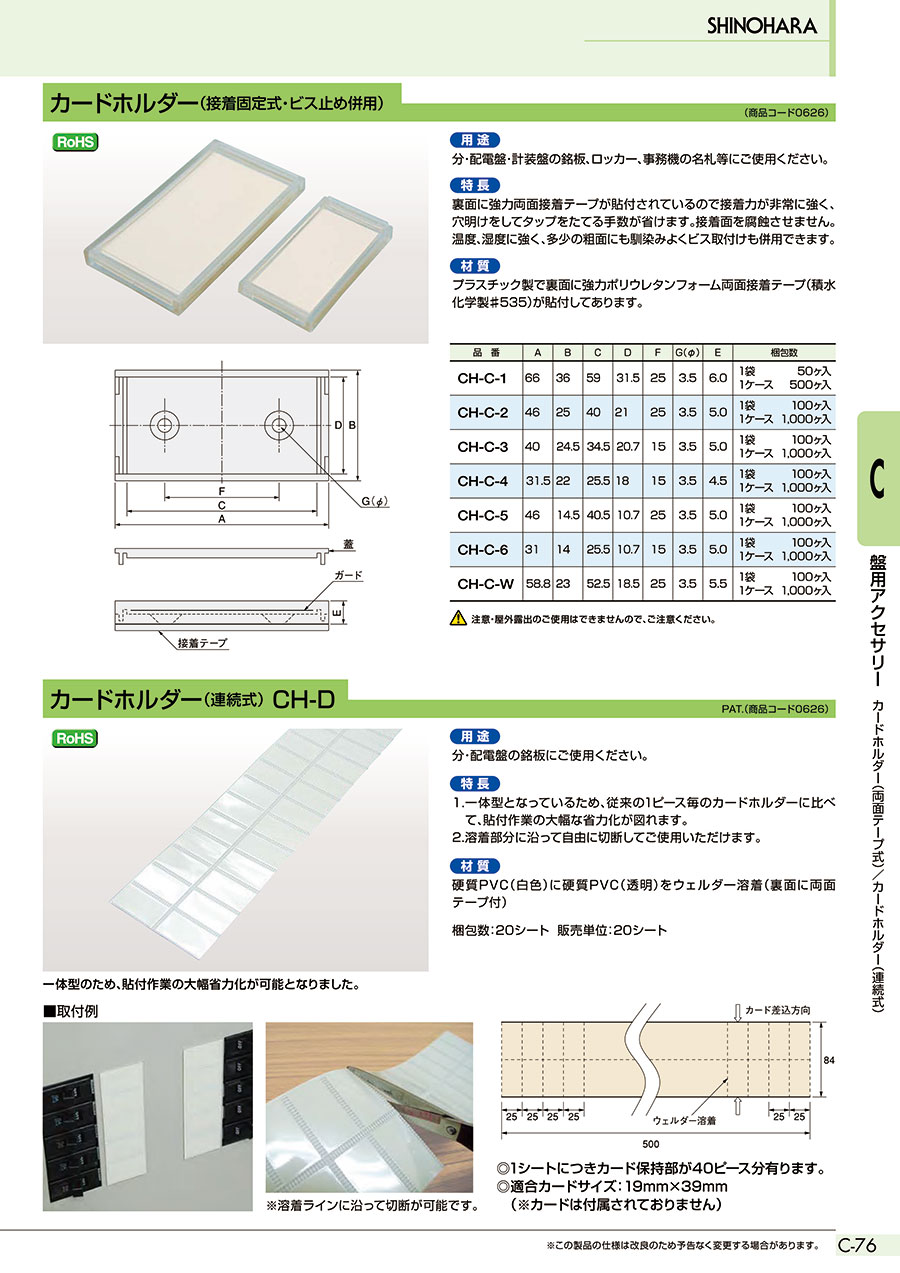

カタログ
商品担当おすすめ
カード・ホルダー（接着固定式・ビス止め併用）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q記名紙は入ってますか？
A
記名紙は本体の中に入っております。
