仕様・寸法を表示する

追加工・オプション

KASUGA(パトライト)

KASUGA(パトライト)

黄銅製・銅製ショートバー【10～50個入り】

黄銅製・銅製ショートバー
  • 数量スライド割引
  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（2件）
通常単価(税別)
657円 ～ 4,817円
税込価格
723円 ～ 5,299円

コモン配線に便利な渡り金具。【特長】・極数・形状のバリエーションが豊富・曲げ加...

詳細情報を確認する

(i)ご注意

  • 【一部商品取扱終了情報】
    2024年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 在庫品無くなり次第、販売終了とさせていただきます。
  • 春日電機株式会社　商号表記変更のお知らせ
    https://jp.misumi-ec.com/contents/info/kasuga_201710/

型番

未確定24件の候補があります。

Loading...

商品仕様

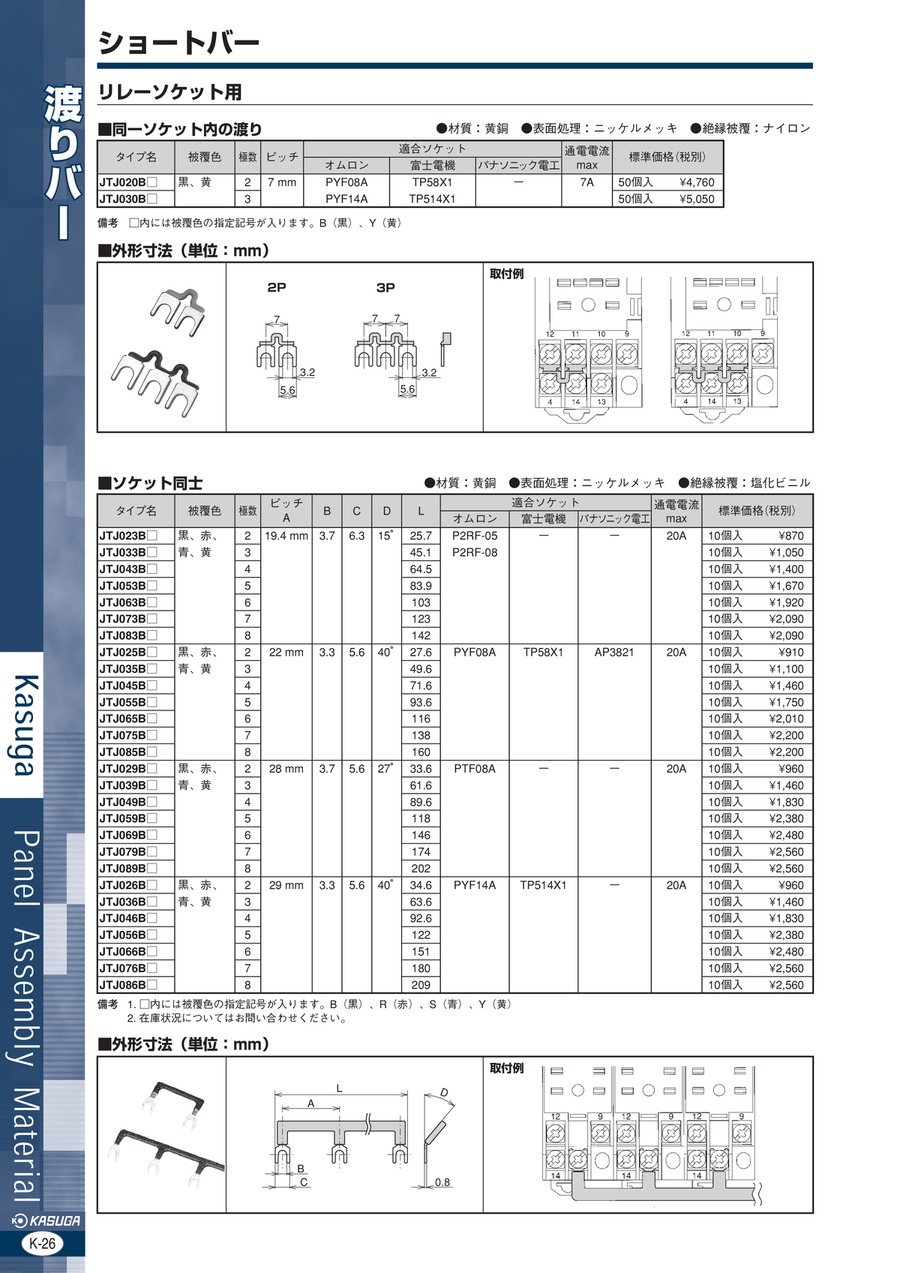

リレーソケット用

同一ソケット内の渡り

タイプ名被覆色極数ピッチ適合ソケット通電電流
max
オムロン富士電機パナソニック電工
JTJ020B□黒、黄27mmPYF08ATP58X1-7A
JTJ030B□3PYF14ATP514X1

材質:黄銅、表面処理:ニッケルメッキ、絶縁被覆:ナイロン

  • ※ □内には被覆色の指定記号が入ります。B（黒）、Y（黄）

同一ソケット内の渡りの外形図と寸法（単位:mm）

ショートバー リレー用ソケット

ショートバー リレー用ソケット

リレーソケット用 2P、3Pの外形図

リレーソケット用 2P、3Pの外形図

取付例

取付例

ソケット同士

タイプ名被覆色極数ピッチ
A		BCDL適合ソケット通電電流
max
オムロン富士電機パナソニック電工
JTJ023B□黒、赤、
青、黄		219.4mm3.76.315°25.7P2RF-05
P2RF-08		--20A
JTJ033B□345.1
JTJ043B□464.5
JTJ053B□583.9
JTJ063B□6103
JTJ073B□7123
JTJ083B□8142
JTJ025B□黒、赤、
青、黄		222mm3.35.640°27.6PYF08ATP58X1AP382120A
JTJ035B□349.6
JTJ045B□471.6
JTJ055B□593.6
JTJ065B□6116
JTJ075B□7138
JTJ085B□8160
JTJ029B□黒、赤、
青、黄		228mm3.75.627°33.6PTF08A--20A
JTJ039B□361.6
JTJ049B□489.6
JTJ059B□5118
JTJ069B□6146
JTJ079B□7174
JTJ089B□8202
JTJ026B□黒、赤、
青、黄		229mm3.35.640°34.6PYF14ATP514X1-20A
JTJ036B□363.6
JTJ046B□492.6
JTJ056B□5122
JTJ066B□6151
JTJ076B□7180
JTJ086B□8209

材質:黄銅、表面処理:ニッケルメッキ、絶縁被覆:塩化ビニル

  • ※ □内には被覆色の指定記号が入ります。B（黒）、R（赤）、S（青）、Y（黄）

ソケット同士の外形図と寸法（単位:mm）

ショートバー リレー用ソケット

ショートバー リレー用ソケット

リレーソケット用の外形図

リレーソケット用の外形図

取付例

取付例

リモコンリレー用

電源側

タイプ名被覆色極数ピッチ適合リモコンリレー通電電流
max
パナソニック電工三菱電機
JTJ047B□黒、赤、白225mmWR6165BR-12D, BR-22D20A
JTJ047RB□WR6166BR-121D, BR-221D

材質:銅、表面処理:スズメッキ、絶縁被覆:塩化ビニル

  • ※ □内には被覆色の指定記号が入ります。B（黒）、R（赤）、白（W）

電源側の外形図と寸法（単位:mm）

JTJ047B□

JTJ047B□

JTJ047B□の外形図

JTJ047B□の外形図

JTJ047RB□

JTJ047RB□

JTJ047RB□の外形図

JTJ047RB□の外形図

取付例

取付例

操作回路側

タイプ名被覆色極数ピッチ適合リモコンリレー通電電流
max
パナソニック電工三菱電機
JTJ027B□黒、青、黄225mmWR6165BR-12D,BR-22D20A
JTJ0274B□黒、青4WR6166BR-121D,BR-221D

材質:黄銅、表面処理:ニッケルメッキ、絶縁被覆:塩化ビニル

  • ※ □内には被覆色の指定記号が入ります。B（黒）、S（青）、Y（黄）

操作回路側の外形図と寸法（単位:mm）

JTJ027B□

JTJ027B□

JTJ027B□の外形図

JTJ027B□の外形図

JTJ0274B□

JTJ0274B□

JTJ0274B□の外形図

JTJ0274B□の外形図

取付例

取付例

型番リスト

表示件数:
  1. 1
型番
種類
形状
電流(A)
色
極数(極)
ピッチ(mm)
適合ユニット
適合ソケット
適合リモコンリレー
パック入り数(個)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
バー
同一ソケット内
7
黒
2
7
-
PYF14A/TP514X1/PYF08A/TP58X1
-
50
10

1パック

50個入り

4,253円( 4,678円 )

3日目

バー
1極跳び
20
黒
2
19
TX10/TXU10/TXM10/TXUM10
-
-
10
10

1パック

10個入り

937円( 1,031円 )

在庫品1日目

当日出荷可能

バー
ソケット同士
20
黄
2
19.4
-
P2RF-05/P2RF-08
-
10
-

1パック

10個入り

1,051円( 1,156円 )

3日目

バー
1極跳び
20
黒
2
16
TX10S/TXU10S/TXJ8/TXM10S/TXUM10S/TC10S/TEN8/TR10K
-
-
10
-

1パック

10個入り

791円( 870円 )

在庫品1日目

当日出荷可能

バー
1極跳び
20
赤
2
16
TX10S/TXU10S/TXJ8/TXM10S/TXUM10S/TC10S/TEN8/TR10K
-
-
10
10

1パック

10個入り

852円( 937円 )

在庫品1日目

当日出荷可能

  • 注文停止中

JTJ025BB

バー
ソケット同士
20
黒
2
22
-
PYF08A/TP58X1/AP3821
-
10
-

1パック

10個入り

861円( 947円 )

-

バー
ソケット同士
20
黄
2
22
-
PYF08A/TP58X1/AP3821
-
10
10

1パック

10個入り

861円( 947円 )

3日目

バー
ソケット同士
20
黒
2
29
-
PYF14A/TP514X1
-
10
-

1パック

10個入り

919円( 1,011円 )

3日目

バー
リモコンリレー用操作回路側
20
青
2
25
-
-
WR6165/WR6166/BR-12D/BR-22D/BR-121D/BR-221D
10
10

1パック

10個入り

1,103円( 1,213円 )

3日目

バー
同一ソケット内
7
黄
3
7
-
PYF14A/TP514X1/PYF08A/TP58X1
-
50
10

1パック

50個入り

4,817円( 5,299円 )

在庫品1日目

当日出荷可能

バー
ソケット同士
20
黄
3
22
-
PYF08A/TP58X1/AP3821
-
10
10

1パック

10個入り

1,057円( 1,163円 )

3日目

バー
パネル機器用
20
黒
2
50
-
-
-
10
10

1パック

10個入り

1,749円( 1,924円 )

3日目

バー
リモコンリレー用電源側
20
黒
2
25
-
-
WR6165/WR6166/BR-12D/BR-22D/BR-121D/BR-221D
10
10

1パック

10個入り

1,501円( 1,651円 )

在庫品1日目

当日出荷可能

バー
リモコンリレー用(丸端子用)
20
黒
2
25
-
-
WR6165/WR6166/BR-12D/BR-22D/BR-121D/BR-221D
10
10

1パック

10個入り

1,447円( 1,592円 )

3日目

バー
リモコンリレー用(丸端子用)
20
赤
2
25
-
-
WR6165/WR6166/BR-12D/BR-22D/BR-121D/BR-221D
10
10

1パック

10個入り

1,409円( 1,550円 )

3日目

バー
1極跳び
20
黒
8
19
TX10/TXU10/TXM10/TXUM10
-
-
10
-

1パック

10個入り

1,635円( 1,799円 )

3日目

バー
1極跳び
20
黒
8
16
TX10S/TXU10S/TXJ8/TXM10S/TXUM10S/TC10S/TEN8/TR10K
-
-
10
-

1パック

10個入り

1,756円( 1,932円 )

在庫品1日目

当日出荷可能

バー
ソケット同士
20
黒
8
22
-
PYF08A/TP58X1/AP3821
-
10
-

1パック

10個入り

2,536円( 2,790円 )

在庫品1日目

当日出荷可能

バー
ソケット同士
20
黄
8
22
-
PYF08A/TP58X1/AP3821
-
10
10

1パック

10個入り

2,078円( 2,286円 )

3日目

バー
パネル機器用
20
黒
4
30
-
AP3837K/AP3848K/SY4S-05B/SM2S-05B
-
10
-

1パック

10個入り

3,363円( 3,699円 )

在庫品1日目

当日出荷可能

バー
パネル機器用
20
黒
4
50
-
-
-
10
10

1パック

10個入り

4,059円( 4,465円 )

3日目

バー
標準
130
黒
2
26
TX100/TXU100/TXM100/TXUM100
-
-
10
-

1パック

10個入り

3,606円( 3,967円 )

在庫品1日目

当日出荷可能

バー
-
20
黒
2
8
TX10S/TXU10S/TXJ8/TXM10S/TXUM10S/TC10S/TEN8
-
-
10
10

1パック

10個入り

657円( 723円 )

3日目

バー
標準
40
黒
6
11
TFP40/TTG40/TTG40U/TFPM40/TTGM40/TTGM40U
-
-
10
-

1パック

10個入り

1,918円( 2,110円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

コモン配線に便利な渡り金具。
【特長】
・極数・形状のバリエーションが豊富
・曲げ加工タイプは、母線およびショートバー同士が干渉することなく、効率的な配線作業が可能
・1極跳びタイプは、コモン配線の際に各回路ごとに配線ができ、センサ交換も容易
【用途】
・端子台やリレーソケット、リモコンリレー、パネル機器の渡りに

(i)ご注意

  • 【一部商品取扱終了情報】
    2024年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 在庫品無くなり次第、販売終了とさせていただきます。
  • 春日電機株式会社　商号表記変更のお知らせ
    https://jp.misumi-ec.com/contents/info/kasuga_201710/
