薄型ロータリエンコーダ REシリーズ中空タイプ（外径φ30・φ40）

カタログ

通常単価(税別): 13,527円～16,205円

税込単価: 14,880円～17,826円

通常出荷日：9日目

外径φ30・φ40、厚さ22～23.3mmの薄型中空ロータリエンコーダ。分解能100～4000P/R...

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

オリエンタルモーター

通常出荷日：9 日目

未確定：候補が98型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

分解能

電源電圧

(V)

出力回路形式

取付寸法

(mm)

最小発注数量

1000	DC5±10％	電圧出力	30	1個
1000	DC5～24±10％	オープンコレクタ出力	30	1個
1000	DC5±10％	ラインドライバ出力（26C31相当）	30	1個
1000	DC5±10％	オープンコレクタ出力	30	1個
100	DC5±10％	電圧出力	30	1個
100	DC5～24±10％	オープンコレクタ出力	30	1個
100	DC5±10％	ラインドライバ出力（26C31相当）	30	1個
100	DC5±10％	オープンコレクタ出力	30	1個
1800	DC5±10％	電圧出力	30	1個
1800	DC5～24±10％	オープンコレクタ出力	30	1個
1800	DC5±10％	ラインドライバ出力（26C31相当）	30	1個
1800	DC5±10％	オープンコレクタ出力	30	1個
2000	DC5±10％	電圧出力	30	1個
2000	DC5～24±10％	オープンコレクタ出力	30	1個
2000	DC5±10％	ラインドライバ出力（26C31相当）	30	1個
2000	DC5±10％	オープンコレクタ出力	30	1個
200	DC5±10％	電圧出力	30	1個
200	DC5～24±10％	オープンコレクタ出力	30	1個
200	DC5±10％	ラインドライバ出力（26C31相当）	30	1個
200	DC5±10％	オープンコレクタ出力	30	1個
2500	DC5±10％	電圧出力	30	1個
2500	DC5～24±10％	オープンコレクタ出力	30	1個
2500	DC5±10％	ラインドライバ出力（26C31相当）	30	1個
2500	DC5±10％	オープンコレクタ出力	30	1個
3600	DC5±10％	電圧出力	30	1個
3600	DC5～24±10％	オープンコレクタ出力	30	1個
3600	DC5±10％	ラインドライバ出力（26C31相当）	30	1個
3600	DC5±10％	オープンコレクタ出力	30	1個
360	DC5±10％	電圧出力	30	1個
360	DC5～24±10％	オープンコレクタ出力	30	1個
360	DC5±10％	ラインドライバ出力（26C31相当）	30	1個
360	DC5±10％	オープンコレクタ出力	30	1個
4000	DC5±10％	電圧出力	30	1個
4000	DC5～24±10％	オープンコレクタ出力	30	1個
4000	DC5±10％	ラインドライバ出力（26C31相当）	30	1個
4000	DC5±10％	オープンコレクタ出力	30	1個
400	DC5±10％	電圧出力	30	1個
400	DC5～24±10％	オープンコレクタ出力	30	1個
400	DC5±10％	ラインドライバ出力（26C31相当）	30	1個
400	DC5±10％	オープンコレクタ出力	30	1個
500	DC5±10％	電圧出力	30	1個
500	DC5～24±10％	オープンコレクタ出力	30	1個
500	DC5±10％	ラインドライバ出力（26C31相当）	30	1個
500	DC5±10％	オープンコレクタ出力	30	1個
600	DC5±10％	電圧出力	30	1個
600	DC5～24±10％	オープンコレクタ出力	30	1個
600	DC5±10％	ラインドライバ出力（26C31相当）	30	1個
600	DC5±10％	オープンコレクタ出力	30	1個
720	DC5±10％	電圧出力	30	1個
720	DC5～24±10％	オープンコレクタ出力	30	1個
720	DC5±10％	ラインドライバ出力（26C31相当）	30	1個
720	DC5±10％	オープンコレクタ出力	30	1個
800	DC5±10％	電圧出力	30	1個
800	DC5～24±10％	オープンコレクタ出力	30	1個
800	DC5±10％	ラインドライバ出力（26C31相当）	30	1個
800	DC5±10％	オープンコレクタ出力	30	1個
1000	DC5±10％	電圧出力	40	1個
1000	DC5～24±10％	オープンコレクタ出力	40	1個
1000	DC5±10％	ラインドライバ出力（26C31相当）	40	1個
100	DC5±10％	電圧出力	40	1個

通常単価(税別) (税込単価)	通常出荷日

13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
14,382円 ( 15,820円 )	9日目
14,382円 ( 15,820円 )	9日目
14,382円 ( 15,820円 )	9日目
14,382円 ( 15,820円 )	9日目
14,382円 ( 15,820円 )	9日目
14,382円 ( 15,820円 )	9日目
14,382円 ( 15,820円 )	9日目
14,382円 ( 15,820円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
14,382円 ( 15,820円 )	9日目
14,382円 ( 15,820円 )	9日目
14,382円 ( 15,820円 )	9日目
14,382円 ( 15,820円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
13,527円 ( 14,880円 )	9日目
15,312円 ( 16,843円 )	9日目
15,312円 ( 16,843円 )	9日目
15,312円 ( 16,843円 )	9日目
15,312円 ( 16,843円 )	9日目

基本情報

基本情報

外径φ30・φ40、厚さ22～23.3mmの薄型中空ロータリエンコーダ。分解能100～4000P/Rに対応。

【特長】
外径φ30・φ40、厚さ22～23.3mmの薄型中空構造を採用したインクリメンタルロータリエンコーダです。
小型・軽量設計のため、省スペースな装置や既存設備への後付けにも適しています。
分解能100～4000P/Rをラインアップし、位置検出・回転速度検出・位置管理など幅広い用途に対応します。
中空構造により配線の取り回しや機構設計の自由度向上に貢献し、限られた設置スペースでも柔軟な装置設計が可能です。

【主な装置用途】
・コンベヤ
・ロールフィード装置
・インデックステーブル
・巻取り装置
・検査装置

【このような場合におすすめ】
・中空軸が必要
・配線の取り回しを改善したい
・設置スペースが限られている
・小型・軽量化したい
・後付けでエンコーダを追加したい

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

商品TOP

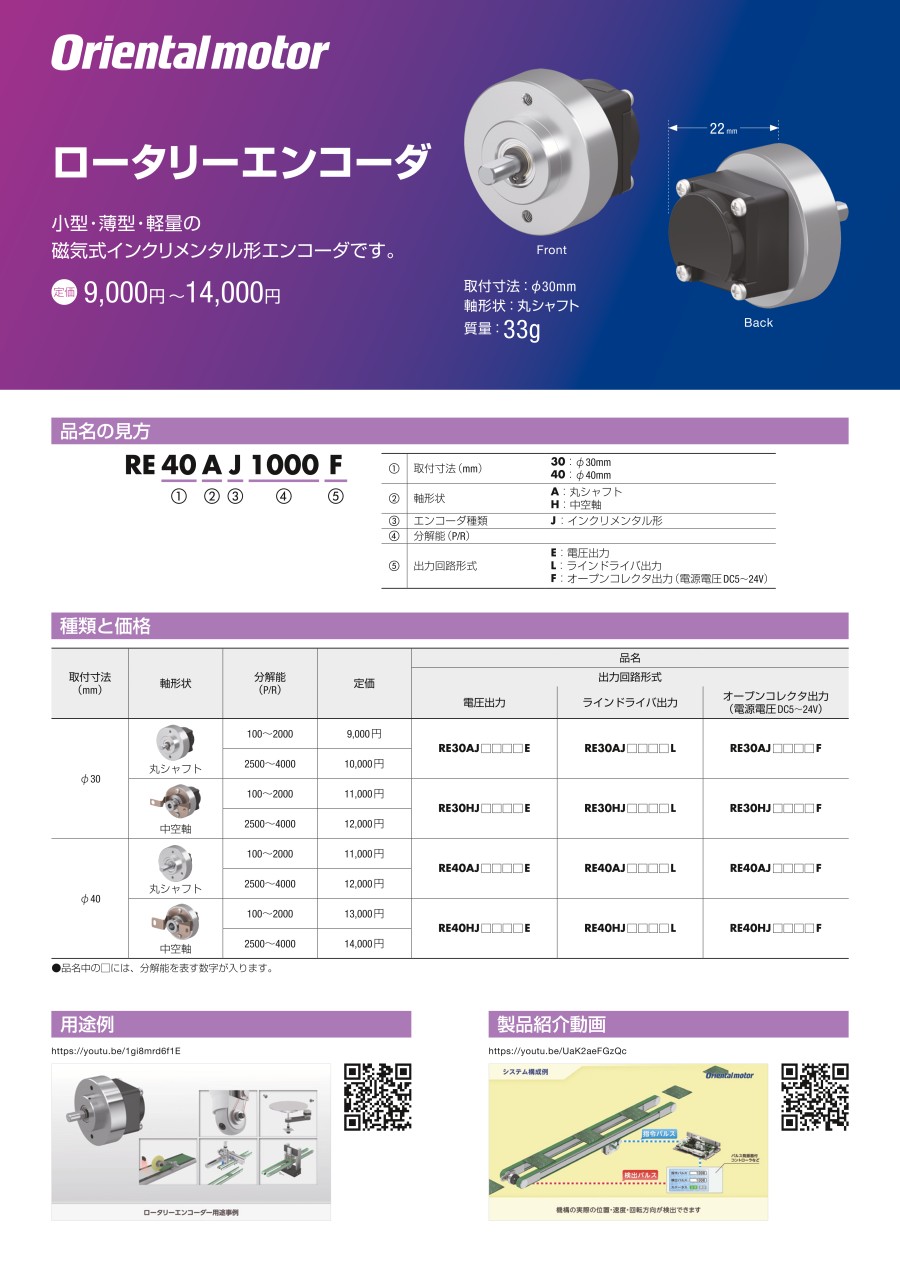

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
