コンバム（旧：妙徳）

ロボットハンド用フランジ FI/FH/FE/FXシリーズ対応

カタログ |

通常単価(税別): 10,038円～15,904円

税込単価: 11,042円～17,494円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コンバム（旧：妙徳）

通常出荷日：17 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コンバム（旧：妙徳）

通常出荷日：17 日目

ロボットハンドキットはフランジ、アダプタ、ガイドベース、アームなどロボットハン...

本体種類
ユニット品
詳細タイプ
FI/FH/FE/FXタイプ用
取付（P.C.D.）
31.5
ロボットフランジボス径 (mm)
Φ20

ご注意

このページはロボットハンドキットの構成部材「フランジ」を掲載しています。

未確定：候補が6型番あります。

概要・仕様
型番リスト
詳細情報
カタログ

概要・仕様

■商品選定における注意事項

ロボットハンドキットは構成部品を各商品ページで選定いただき、お客様にてキットを組み立てる商品です。

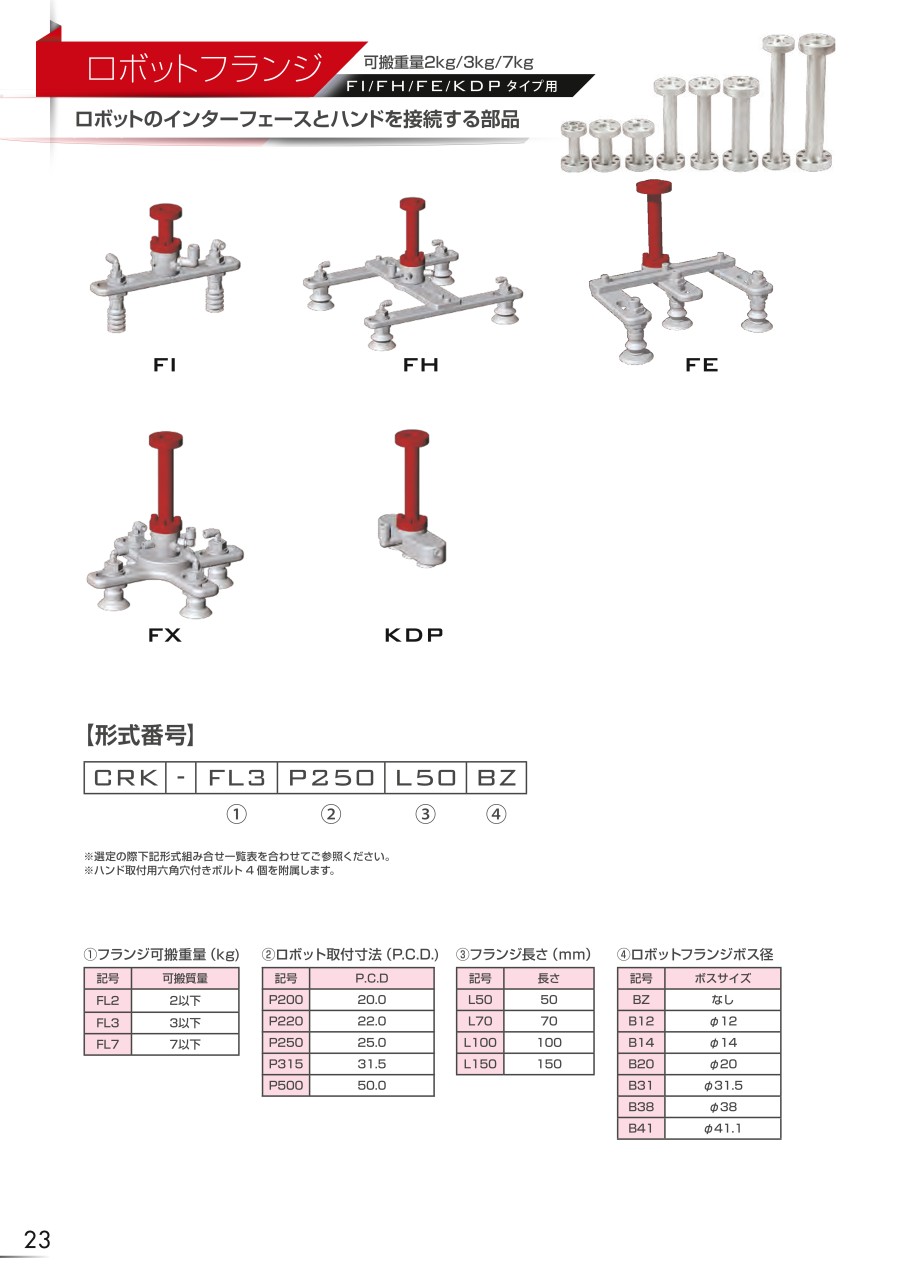

主に4種類の形状（下図参照）があり、それぞれ選定すべき構成部品が異なります。
構成部品の選定の順番は①フランジ ②アダプタ ③ガイドベース ④アーム ⑤パッド取付金具です。
各部品の組合せについてはメーカカタログをご参照ください。

・FIシリーズ

・FHシリーズ

・FEシリーズ

・FXシリーズ

ロボットハンドキットご選定の順番
①フランジ
②アダプタ
③ガイドベース
④アーム
⑤パッド取付金具
吸着パッド止めねじ

型番リスト

表示件数

型番

可搬質量

(kg)

フランジ長さ

(mm)

最小発注数量

3以下	50	1個
3以下	100	1個
3以下	150	1個
7以下	50	1個
7以下	100	1個
7以下	150	1個

通常単価(税別) (税込単価)	通常出荷日

10,038円 ( 11,042円 )	17日目
12,173円 ( 13,390円 )	17日目
15,307円 ( 16,838円 )	17日目
10,269円 ( 11,296円 )	17日目
12,538円 ( 13,792円 )	17日目
15,904円 ( 17,494円 )	17日目

詳細情報

基本情報

基本情報

ロボットハンドキットはフランジ、アダプタ、ガイドベース、アームなどロボットハンドに必要な部品を全て組み合わせ使用できるようにしました。従来は吸着対象ワーク毎に行わなければならなかったハンド設計の煩わしさを軽減し、ロボットユーザーの方およびシステムインテグレーターの方のハンド設計の工数を大幅に削減できます。

ご注意

このページはロボットハンドキットの構成部材「フランジ」を掲載しています。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
