コンバム（旧：妙徳）

止めねじTN

Name: 止めねじTN
Brand: コンバム（旧：妙徳）
SKU: 221004972658
Rating: 4 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 364円～3,001円

税込単価: 400円～3,301円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コンバム（旧：妙徳）

じゃばら形パッド PJシリーズ保守部品（パッド）PJG

4.5

通常価格(税別)： 347円 (税込価格：382円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コンバム（旧：妙徳）

三段じゃばら形パッド PCG

3.6

通常価格(税別)： 536円 (税込価格：590円)

通常出荷日：在庫品1日目

取り付け・取り外しが簡単なメンテナンス性に優れた吸着パッド。【特長】・パッド形...

詳細情報を確認する

本体種類
ユニット品

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が23型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

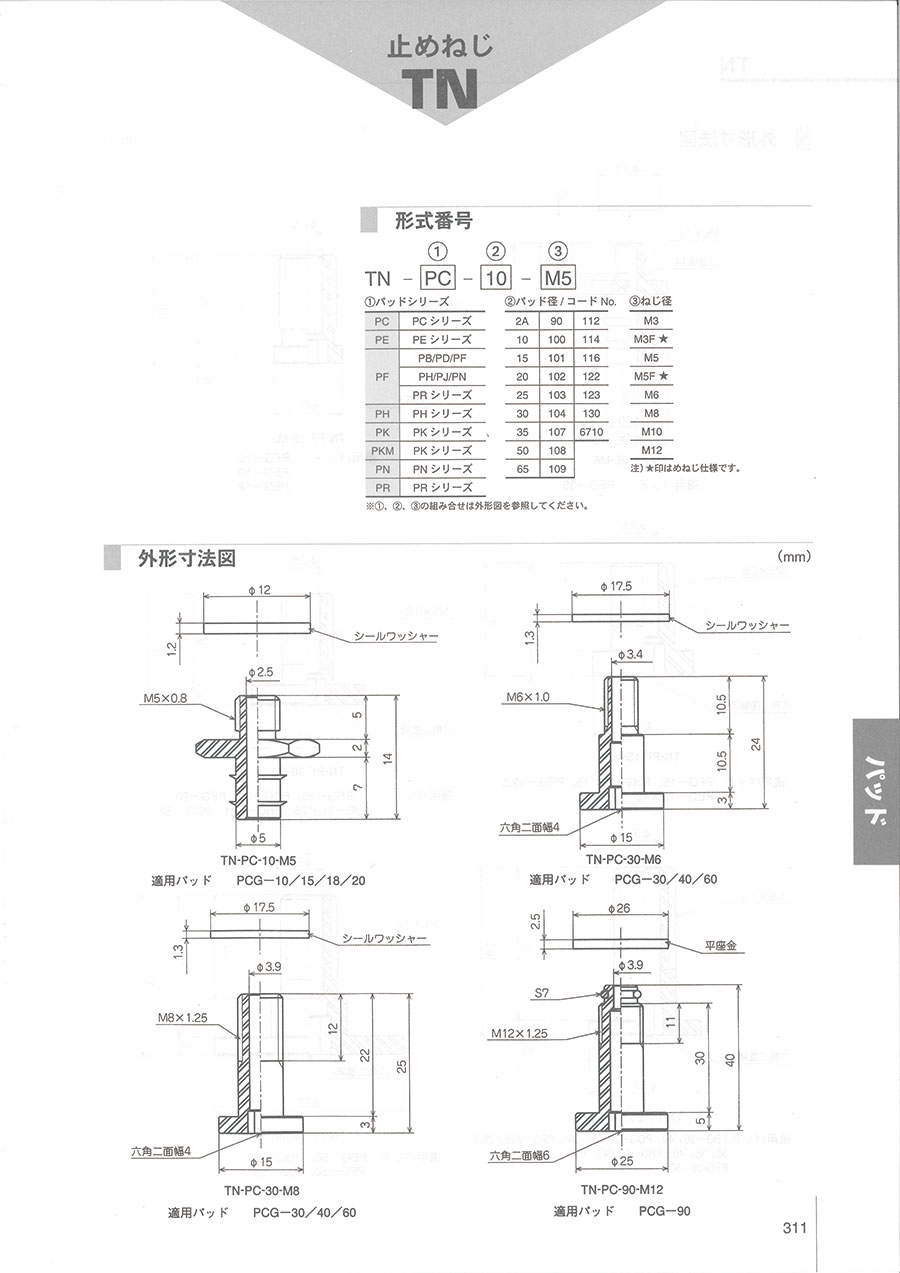

外形図

TN - PC - 10 - M5の外形寸法図
適用パッド : PCG - 10 / 15 / 18 / 20

TN - PC - 30 - M6の外形寸法図
適用パッド : PCG - 30 / 40 / 60

TN - PC - 30 - M8の外形寸法図
適用パッド : PCG - 30 / 40 / 60

TN - PC - 90 - M12の外形寸法図
適用パッド : PCG - 90

TN - PE - 35 - M6の外形寸法図
適用パッド : PEG - 35

TN - PF - 10 - M5の外形寸法図
適用パッド : PEG - 10、PFG - 10、PEG - 12

TN - PF - 15 - M5の外形寸法図
適用パッド : PFG - 15、PJG - 10 / 15、PRG - 12.5、PEG - 15×45

TN - PF - 20 - M5の外形寸法図
適用パッド : PBG - 20、PDG - 20、PFG - 20、PJG - 20 / 25、PNG - 121、PRG - 32

TN - PF - 25 - M6の外形寸法図
適用パッド : PBG - 30 / 40、PDG - 20 / 30 / 40、PFG - 20B / 25 / 30 / 35 / 40、PHG-30 / 45、PJG - 30 / 35 / 40、PEG - 30×50

TN - PF - 50 - M6の外形寸法図
適用パッド : PBG - 50、PDG - 50、PFG - 50、PJG - 50

TN - PF - 50 - M8の外形寸法図
適用パッド : PBG - 50、PDG - 50、PFG - 50、PJG - 50

TN - PH - 65 - M10の外形寸法図
適用パッド : PHG - 65 / 90

TN - PK - 100 - M10の外形寸法図
適用パッド : PKBG - 50 / 60 / 80 / 110、PKMG - 50M / 60 / 60T / 75 / 75T / 85K / 100 / 100K / 100T

TN - PK - 100 - M10Fの外形寸法図
適用パッド : PKBG - 50 / 60 / 80 / 110、PKMG - 50M / 60 / 60T / 75 / 75T / 85K / 100 / 100K / 100T

TN - PK - 100 - M12の外形寸法図
適用パッド : PKBG - 50 / 60 / 80 / 110、PKMG - 50M / 60 / 60T / 75 / 75T / 100 / 100T

TN - PK - 6710の外形寸法図
適用パッド : PKBG - 50 / 60 / 80 / 110、PKMG - 50M / 60 / 60T / 75 / 75T / 100 / 100T

TN - PN - 101 - M6の外形寸法図
適用パッド : PNG - 101

TN - PN - 102 - M6の外形寸法図
適用パッド : PNG - 102

TN - PN - 103 - M6の外形寸法図
適用パッド : PNG - 103

TN - PN - 104 - M6の外形寸法図
適用パッド : PNG - 104 / 106 / 110 / 111

TN - PN - 107 - M10の外形寸法図
適用パッド : PNG - 107

TN - PN - 108 - M10の外形寸法図
適用パッド : PNG - 108

TN - PN - 109 - M5の外形寸法図
適用パッド : PNG - 109

TN - PN - 112 - M6の外形寸法図
適用パッド : PNG - 112

TN - PN - 114 - M5の外形寸法図
適用パッド : PNG - 114、PEG - 8

TN - PN - 116 - M5の外形寸法図
適用パッド : PNG - 116 / 117 / 125

TN - PN - 122 - M6の外形寸法図
適用パッド : PNG - 122

TN - PN - 123 - M5の外形寸法図
適用パッド : PNG - 123

TN - PN - 130 - M5の外形寸法図
適用パッド : PNG - 130A / 130B / 131

TN - PR - 15 - M5の外形寸法図
適用パッド : PRG - 9.5×25、PRG - 15×30

TN - PS - 10 - M5Fの外形寸法図
適用パッド : PAG - 10A / 15A / 20A / 10B / 15B / 20B、PBG - 10A / 15A、PCG - 5 / 7、PFG - 5A / 6A / 8A / 10A / 15A、PJG - 6 / 8

TN - PS - 2A - M3の外形寸法図
適用パッド : PFG - 1.5A / 2A / 3.5A、PJG - 4

TN - PS - 2A - M3Fの外形寸法図
適用パッド : PFG - 1.5A / 2A / 3.5A、PJG - 4

TN - PS - 2A - M5の外形寸法図
適用パッド : PAG - 5B - □、PCG - 3 - □、PFG - 1.5A - □、PFG - 2A - □、PFG - 3.5A - □、PJG -2/4 - □

単位 : mm

製品仕様

型番リスト

表示件数

型番

パッド径

(mm)

ねじ径

コードNo.

パッドシリーズ

トラスココード

型式タイプ

最小発注数量

10	M5	なし	PCシリーズ	-	PC	1個
30	M6	なし	PCシリーズ	-	PC	1個
30	M8	なし	PCシリーズ	-	PC	1個
90	M12	なし	PCシリーズ	-	PC	1個
35	M6	なし	PEシリーズ	-	PE	1個
10	M5	なし	PB/PD/PF/PH/PJ/PN/PR/PKシリーズ	-	PF	1個
15	M5	なし	PB/PD/PF/PH/PJ/PN/PR/PKシリーズ	355-4121	PF	1個
20	M5	なし	PB/PD/PF/PH/PJ/PN/PR/PKシリーズ	355-4139	PF	1個
25	M6	なし	PB/PD/PF/PH/PJ/PN/PR/PKシリーズ	355-4147	PF	1個
50	M6	なし	PB/PD/PF/PH/PJ/PN/PR/PKシリーズ	355-4155	PF	1個
50	M8	なし	PB/PD/PF/PH/PJ/PN/PR/PKシリーズ	-	PF	1個
65	M10	なし	PHシリーズ	-	PH	1個
30	M10	なし	PKシリーズ	-	PK	1個
100	M10	なし	PKシリーズ	-	PK	1個
100	M10F	なし	PKシリーズ	-	PK	1個
100	M12	なし	PKシリーズ	-	PK	1個
なし	なし	6710	PKシリーズ	-	PK	1個
30	M10	なし	PKシリーズ	-	PKM	1個
104	M6	なし	PNシリーズ	-	PN	1個
116	M5	なし	PNシリーズ	-	PN	1個
2A	M3	なし	PA/PB/PC/PF/PJ/PNシリーズ	355-4171	PS	1個
2A	M5	なし	PA/PB/PC/PF/PJ/PNシリーズ	-	PS	1個
10	M5F	なし	PA/PB/PC/PF/PJ/PNシリーズ	-	PS	1個

通常単価(税別) (税込単価)	通常出荷日

779円 ( 857円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	5日目
2,229円 ( 2,452円 )	7日目
1,510円 ( 1,661円 )	7日目
420円 ( 462円 )	在庫品1日目当日出荷可能
364円 ( 400円 )	在庫品1日目当日出荷可能
368円 ( 405円 )	在庫品1日目当日出荷可能
477円 ( 525円 )	在庫品1日目当日出荷可能
957円 ( 1,053円 )	在庫品1日目当日出荷可能
1,026円 ( 1,129円 )	6日目
1,673円 ( 1,840円 )	7日目
2,788円 ( 3,067円 )	7日目
2,174円 ( 2,391円 )	6日目
3,001円 ( 3,301円 )	6日目
3,001円 ( 3,301円 )	7日目
1,980円 ( 2,178円 )	6日目
2,563円 ( 2,819円 )	6日目
1,440円 ( 1,584円 )	6日目
1,662円 ( 1,828円 )	6日目
1,328円 ( 1,461円 )	在庫品1日目当日出荷可能
1,313円 ( 1,444円 )	9日目
512円 ( 563円 )	5日目

詳細情報

基本情報

基本情報

取り付け・取り外しが簡単なメンテナンス性に優れた吸着パッド。
【特長】
・パッド形状が違う場合でも共通性を持たせており容易に交換が可能
【用途】
・パッド交換時に使用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

コンバム（旧：妙徳）
じゃばら形パッド PJシリーズ保守部品（パッド）PJG
じゃばら形パッド PJシリーズ保守部品(パッド) PJGタイプです。保守部品にご利用頂けます。
コンバム（旧：妙徳）
バッファ式金具付パッド NAPFTS・YS
バッファ式金具付パッド/NAPFTS・YSタイプです。金具付きパッドになります。
コンバム（旧：妙徳）
じゃばら形パッド単体 PBG
じゃばら形パッド単体/PBGタイプです。単体のじゃばら型パッドです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

止めねじTNのレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

生産設備付帯部品として

満足度：5.02019/12/10

真空搬送装置にてワークの把持用途で使用しているじゃばら形パッド型番：PBG-50-Fの固定に利用しています。以前からのS...もっと読む

0人が参考にしています。

組立部品として

満足度：3.02016/08/23

特殊な止めネジなので1個から購入できて助かった。以前より価格が安くなったようだが納期がかかるようになったのははちょっと...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qどの様な場合使用するのですか？

吸着パッド交換時に取り付け用ネジ破損の場合交換して使用します。
