コンバム（旧：妙徳）

薄形パッド単体 PAG

Name: 薄形パッド単体 PAG
Brand: コンバム（旧：妙徳）
SKU: 221004973132
Rating: 4 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): 500円～1,673円

税込単価: 550円～1,840円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コンバム（旧：妙徳）

じゃばら形パッド PJシリーズ保守部品（パッド）PJG

4.5

通常価格(税別)： 347円 (税込価格：382円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コンバム（旧：妙徳）

止めねじTN

通常価格(税別)： 364円 (税込価格：400円)

通常出荷日：在庫品1日目

吸着面を薄型にしており吸着対象物の変形防止に優れている吸着パッド。【特長】・材...

詳細情報を確認する

パット形状
薄形
本体種類
パッド単品
パット種類
標準
材質
ゴム系
環境
標準 / 耐油 / 耐寒 / 耐熱

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

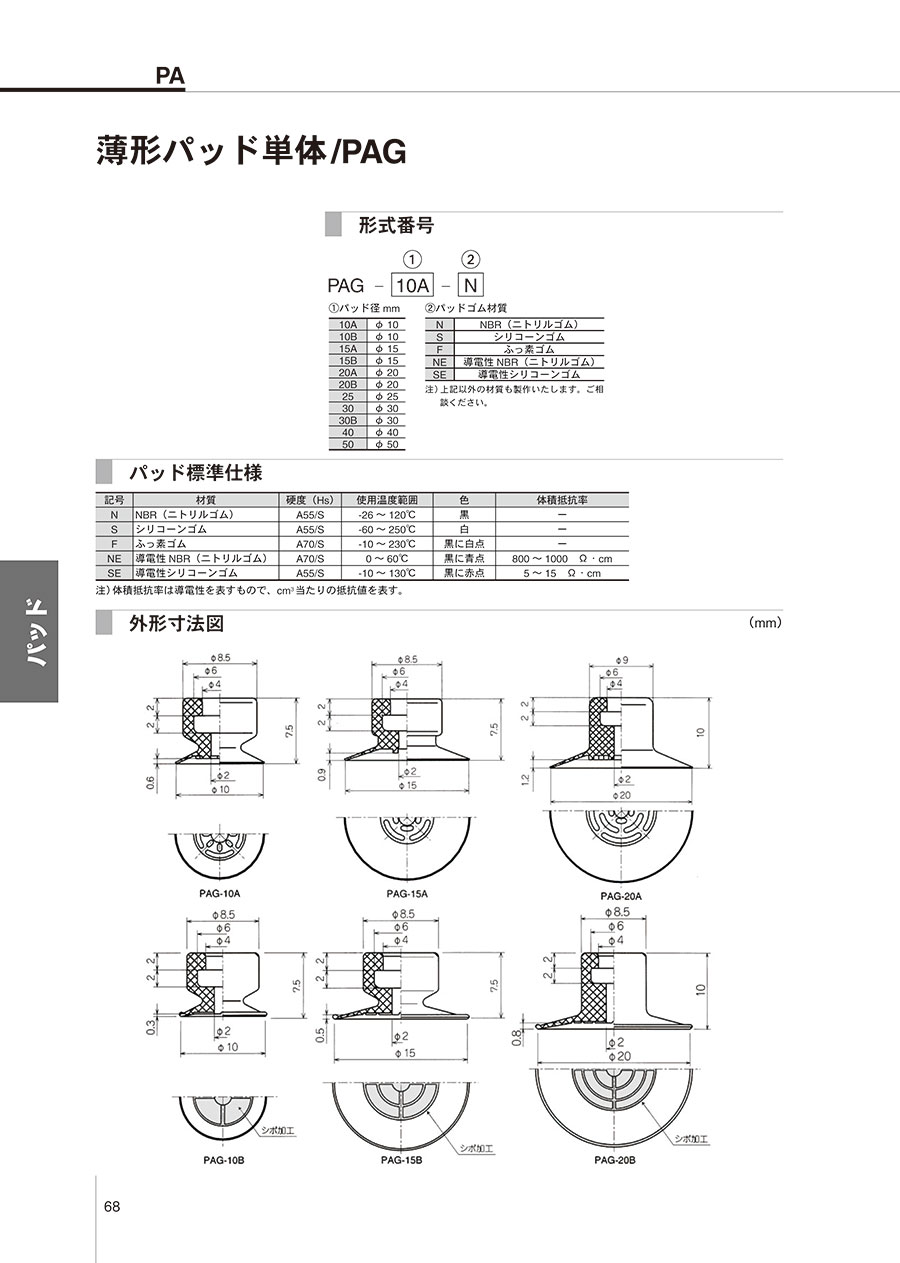

外形図

製品仕様

薄形パッドの外観
リップ部が薄いタイプの薄形パッド
アプリケーション : 紙、ビニール等表面が滑らかで変形しやすいワーク

製品仕様

記号	材質	硬度(Hs)	使用温度範囲	色	体積抵抗率
N	NBR(ニトリルゴム)	A55/S	-26～+120℃	黒	-
S	シリコーンゴム	A55/S	-60～+250℃	白	-
F	ふっ素ゴム	A70/S	-10～+230℃	黒に白点	-
NE	導電性NBR(ニトリルゴム)	A70/S	0～+60℃	黒に青点	800～1000 Ω･cm
SE	導電性シリコーンゴム	A55/S	-10～+130℃	黒に赤点	5～15 Ω･cm

注意 : 体積抵抗率は導電性を表すもので、cm³当たりの抵抗値を表す。

規格表

型番／材質	質量（g）			適用止めねじ（ねじ仕様）
型番／材質	N	S	F	適用止めねじ（ねじ仕様）
PAG-5B	0.1	0.1	0.1	TN-PS-2A-M3（おねじM3×0.5） TN-PS-2A-M3F（めねじM3×0.5） TN-PS-2A-M5（おねじM5×0.8）
PAG-10A	0.3	0.3	0.5	TN-PS-10-M5（おねじM5×0.8） TN-PS-10-M5F（めねじM5×0.8）
PAG-10B	0.3	0.3	0.5
PAG-15A	0.4	0.4	0.6
PAG-15B	0.4	0.4	0.6	TN-PS-10-M5（おねじM5×0.8） TN-PS-10-M5F（めねじM5×0.8）
PAG-20A	0.6	0.6	1.0
PAG-20B	0.7	0.7	1.1
PAG-25	19.6	19.6	20.8	-
PAG-30	19.9	19.9	21.3	-
PAG-30B	3.1	3.1	5.0	TN-PA-30-M6（おねじM6×1.0）
PAG-40	20.0	20.0	21.4	-
PAG-50	22.0	22.0	24.6	-

選定サポート情報

注文例

開発秘話

フィルム等薄い吸着対象物に　シワ、吸着痕を残したくないというお客様の要望で開発されたパッドになります。吸着面がフラットなためシワ、吸着による変形をパッドの形状により極力防ぐことが出来ます。

型番リスト

表示件数

型番

取付方法

ゴム系材質

色

使用温度範囲

(℃)

パッド径

(mm)

最小発注数量

埋込式	[ニトリルゴム] ニトリルゴム	[黒] 黒	-26～120	5	1個
埋込式	フッ素ゴム	[黒] 黒に白点	-10～230	10	1個
埋込式	[ニトリルゴム] ニトリルゴム	[黒] 黒	-26～120	10	1個
埋込式	[シリコンゴム] シリコーンゴム	白	-60～250	10	1個
埋込式	フッ素ゴム	[黒] 黒に白点	-10～230	15	1個
埋込式	[ニトリルゴム] ニトリルゴム	[黒] 黒	-26～120	15	1個
埋込式	[シリコンゴム] シリコーンゴム	白	-60～250	15	1個
埋込式	フッ素ゴム	[黒] 黒に白点	-10～230	20	1個
埋込式	[ニトリルゴム] ニトリルゴム	[黒] 黒	-26～120	20	1個
埋込式	[シリコンゴム] シリコーンゴム	白	-60～250	20	1個
差込式	フッ素ゴム	[黒] 黒に白点	-10～230	25	1個
差込式	[ニトリルゴム] ニトリルゴム	[黒] 黒	-26～120	25	1個
差込式	[シリコンゴム] シリコーンゴム	白	-60～250	25	1個
差込式	フッ素ゴム	[黒] 黒に白点	-10～230	30	1個
差込式	[ニトリルゴム] ニトリルゴム	[黒] 黒	-26～120	30	1個
差込式	[シリコンゴム] シリコーンゴム	白	-60～250	30	1個
差込式	フッ素ゴム	[黒] 黒に白点	-10～230	40	1個
差込式	[ニトリルゴム] ニトリルゴム	[黒] 黒	-26～120	40	1個
差込式	[シリコンゴム] シリコーンゴム	白	-60～250	40	1個
差込式	フッ素ゴム	[黒] 黒に白点	-10～230	50	1個
差込式	[ニトリルゴム] ニトリルゴム	[黒] 黒	-26～120	50	1個
差込式	[シリコンゴム] シリコーンゴム	白	-60～250	50	1個

通常単価(税別) (税込単価)	通常出荷日

500円 ( 550円 )	5日目
935円 ( 1,029円 )	5日目
523円 ( 575円 )	在庫品1日目当日出荷可能
565円 ( 622円 )	在庫品1日目当日出荷可能
1,044円 ( 1,148円 )	在庫品1日目当日出荷可能
512円 ( 563円 )	在庫品1日目当日出荷可能
623円 ( 685円 )	在庫品1日目当日出荷可能
1,024円 ( 1,126円 )	5日目
620円 ( 682円 )	在庫品1日目当日出荷可能
669円 ( 736円 )	在庫品1日目当日出荷可能
1,449円 ( 1,594円 )	5日目
1,063円 ( 1,169円 )	5日目
1,102円 ( 1,212円 )	5日目
1,440円 ( 1,584円 )	5日目
1,077円 ( 1,185円 )	5日目
1,207円 ( 1,328円 )	在庫品1日目当日出荷可能
1,551円 ( 1,706円 )	5日目
1,181円 ( 1,299円 )	在庫品1日目当日出荷可能
1,224円 ( 1,346円 )	5日目
1,673円 ( 1,840円 )	7日目
1,224円 ( 1,346円 )	5日目
1,414円 ( 1,555円 )	6日目

詳細情報

基本情報

基本情報

吸着面を薄型にしており吸着対象物の変形防止に優れている吸着パッド。
【特長】
・材質はニトリル、シリコン、ふっ素
・硬度も材質によりさまざまなものを用意。耐久性に優れており長寿命
・フィルム等薄い吸着対象物にシワ、吸着痕を残したくないというお客さまの要望で開発されたパッド
・吸着面がフラットなためシワ、吸着による変形をパッドの形状により極力防ぐ
・耐油、耐熱性に優れるため、あらゆる環境での使用に向いている
【用途】
・紙、フィルム、薄い樹脂等の変形防止用に使用

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

コンバム（旧：妙徳）
じゃばら形パッド単体 PBG
じゃばら形パッド単体/PBGタイプです。単体のじゃばら型パッドです。
コンバム（旧：妙徳）
三段じゃばら形パッド PCG
三段じゃばら形パッド/PCGタイプです。三段じゃばら型パッドの単体商品です。
コンバム（旧：妙徳）
じゃばら形パッド PJシリーズ保守部品（パッド）PJG
じゃばら形パッド PJシリーズ保守部品(パッド) PJGタイプです。保守部品にご利用頂けます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

薄形パッド単体 PAGのレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

金型設備内のワーク吸着に使用

満足度：3.02018/06/27

金型設備内のワーク吸着に使用しています。袋状の塩ビシートを上下から吸着し開口するために利用しています。弊社での用途に合致...もっと読む

1人が参考にしています。

成型設備の交換部品

満足度：5.02023/04/28

成型品ピックアップ部の交換用部品として購入。注文時に納期が決まるので保全日のスケジュール化ができました。短納期で届く...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qパッドサイズを教えてください。

φ10～φ50までラインナップしております。

Qゴム材質の種類を教えてください。

ニトリル　シリコン　ウレタン　フッ素　金属配合シリコン材質がございます。特定の型式では導電性材質もございます。
