クイック継手スマート ATSHシリーズ 六角穴付ストレート【10個入り】
- 通常単価(税別)
- 2,289円～4,097円
- 税込単価
- 2,518円～4,507円
通常出荷日：3日目～8日目
【特長】・操作性・耐久性に優れたクイック継手が、継手部の機能はそのままに軽量コンパクト化・スマートタイ...
詳細を確認
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

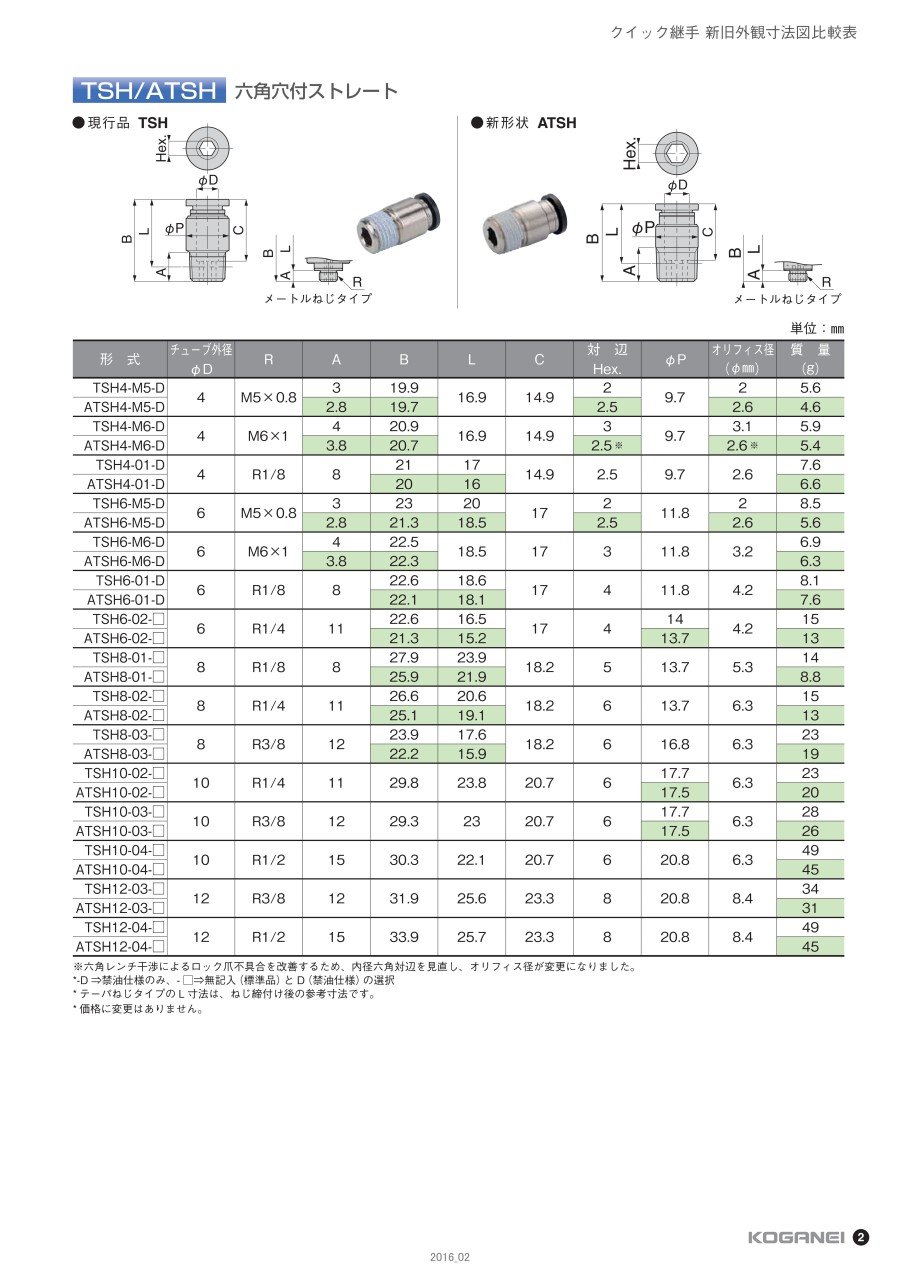

外形図
メートルねじタイプ
規格表
| 型番 | チューブ外径 φD | R | A | B | L | C | 対辺 Hex. | φP | オリフィス径 （φmm） | 質量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準形式／禁油仕様 | NCU仕様 | ||||||||||
| ATSH4-M5-D | - | 4 | M5×0.8 | 2.8 | 19.7 | 16.9 | 14.9 | 2.5 | 9.7 | 2.6 | 4.6 |
| ATSH4-M6-D | - | 4 | M6×1 | 3.8 | 20.7 | 16.9 | 14.9 | 2.5 | 9.7 | 2.6 | 5.4 |
| ATSH4-01-D | NCU-ATSH4-01 | 4 | R1/8 | 8 | 20 | 16 | 14.9 | 2.5 | 9.7 | 2.6 | 6.6 |
| ATSH6-M5-D | - | 6 | M5×0.8 | 2.8 | 21.3 | 18.5 | 17 | 2.5 | 11.8 | 2.6 | 5.6 |
| ATSH6-M6-D | - | 6 | M6×1 | 3.8 | 22.3 | 18.5 | 17 | 3 | 11.8 | 3.2 | 6.3 |
| ATSH6-01-D | NCU-ATSH6-01 | 6 | R1/8 | 8 | 22.1 | 18.1 | 17 | 4 | 11.8 | 4.2 | 7.6 |
| ATSH6-02-□ | NCU-ATSH6-02 | 6 | R1/4 | 11 | 21.3 | 15.2 | 17 | 4 | 13.7 | 4.2 | 13 |
| ATSH8-01-□ | NCU-ATSH8-01 | 8 | R1/8 | 8 | 25.9 | 21.9 | 18.2 | 5 | 13.7 | 5.3 | 8.8 |
| ATSH8-02-□ | NCU-ATSH8-02 | 8 | R1/4 | 11 | 25.1 | 19.1 | 18.2 | 6 | 13.7 | 6.3 | 13 |
| ATSH8-03-□ | NCU-ATSH8-03 | 8 | R3/8 | 12 | 22.2 | 15.9 | 18.2 | 6 | 16.8 | 6.3 | 19 |
| ATSH10-02-□ | NCU-ATSH10-02 | 10 | R1/4 | 11 | 29.8 | 23.8 | 20.7 | 6 | 17.5 | 6.3 | 20 |
| ATSH10-03-□ | NCU-ATSH10-03 | 10 | R3/8 | 12 | 29.3 | 23 | 20.7 | 6 | 17.5 | 6.3 | 26 |
| ATSH10-04-□ | NCU-ATSH10-04 | 10 | R1/2 | 15 | 30.3 | 22.1 | 20.7 | 6 | 20.8 | 6.3 | 45 |
| ATSH12-03-□ | NCU-ATSH12-03 | 12 | R3/8 | 12 | 31.9 | 25.6 | 23.3 | 8 | 20.8 | 8.4 | 31 |
| ATSH12-04-□ | NCU-ATSH12-04 | 12 | R1/2 | 15 | 33.9 | 25.7 | 23.3 | 8 | 20.8 | 8.4 | 45 |
※D⇒禁油仕様のみ、□⇒無記入（標準品）とD（禁油仕様）の選択
※テーパねじタイプのL寸法は、ねじ締付け後の参考寸法です。
