一般配管用 チューブフィッティング ストレート

外形図

メートルネジタイプ

PC4-M50

製品仕様

外観・形状

ストレート

形状
ネジ⇔チューブ接続

製品仕様

• ※ 使用流体が水の時は、下記の条件を必ず守ってください。

1. 1.水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2. 2.一般水道水は使用可能です。その他の水使用の場合はお問い合わせください。
3. 3.水使用の際は、インサートリングを必ず使用してください。

適用サイズ

• チューブサイズ

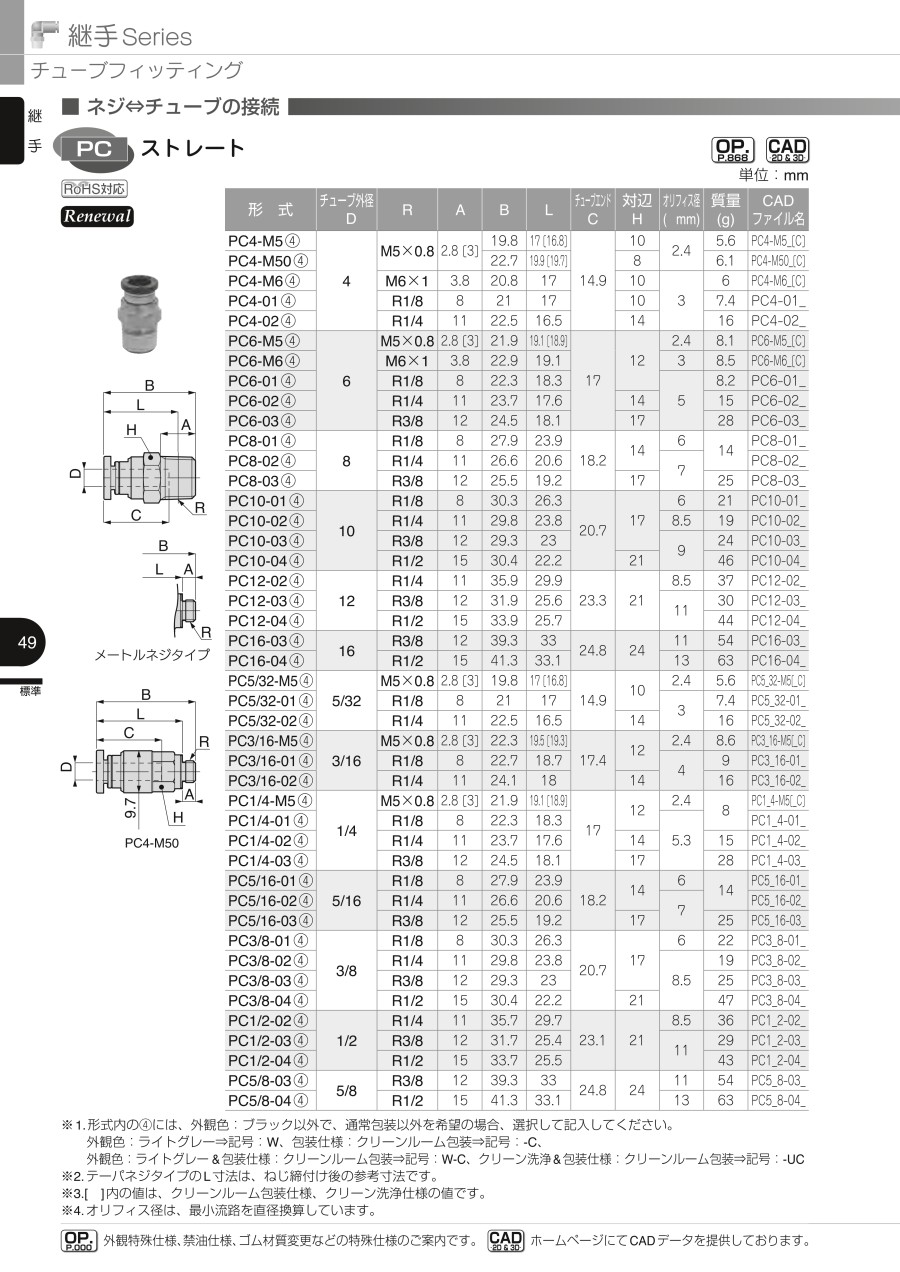

規格表

• ※1. 形式内の（4）には、外観色：ブラック以外で、通常包装以外を希望の場合、選択して記入してください。
  　　外観色：ライトグレー⇒記号：W、包装仕様：クリーンルーム包装⇒記号：-C、
  　　外観色：ライトグレー&包装仕様：クリーンルーム包装⇒記号：W-C、クリーン洗浄&包装仕様：クリーンルーム包装⇒記号：-UC
• ※2. テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
• ※3. [　]内の値は、クリーンルーム包装仕様、クリーン洗浄仕様の値です。
• ※4. オリフィス径は、最小流路を直径換算しています。

使用例

スパナ使用

接続部着脱方法

1.チューブの着脱方法

（1）.チューブの装着
チューブフィッティング（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。装着の際は、デジタルカタログ内の掲載商品の注意事項「6.チューブ装着上の注意」を参考に装着してください。

（2）.チューブの取外し
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。取外しの際は、必ずエアを止めてから行ってください。

2.ネジの締付方法

（1）.ネジの締付け
ネジの締付けには、外径六角部をスパナ、またはインパクトレンチで締める方式の物と内径六角部を六角レンチで締める方式の物（継手間のスペースを小さく取れる）があります。締付ける際は、デジタルカタログ内の掲載商品の注意事項「8.本体取付上の
注意」の表2.締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。

商品特長詳細

• 豊富なラインナップであらゆる配管に対応するワンタッチ継手。
• 条件により水使用も可能。・高性能・高品質。・業界屈指のバリエーション。
• 集中配管が可能。・クリーン環境内の配管に最適なクリーンルーム包装仕様を用意。(オプション)
• パーティクルや油分を嫌う各種製造工程に最適なクリーン洗浄仕様を用意。(クリーンルーム包装仕様にオプション設定)
