メカニカル部品技術窓口
真空レギュレータ GVRシリーズ
- 通常単価(税別)
- 3,976円～5,053円
- 税込単価
- 4,374円～5,558円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
【特長】・内部ロック付、安定した性能を実現。・作動性向上、優れた圧力特性。・パネル取付のほか、ブラケッ...
詳細を確認- 正確な使用流量は流量特性ページをご参照ください。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

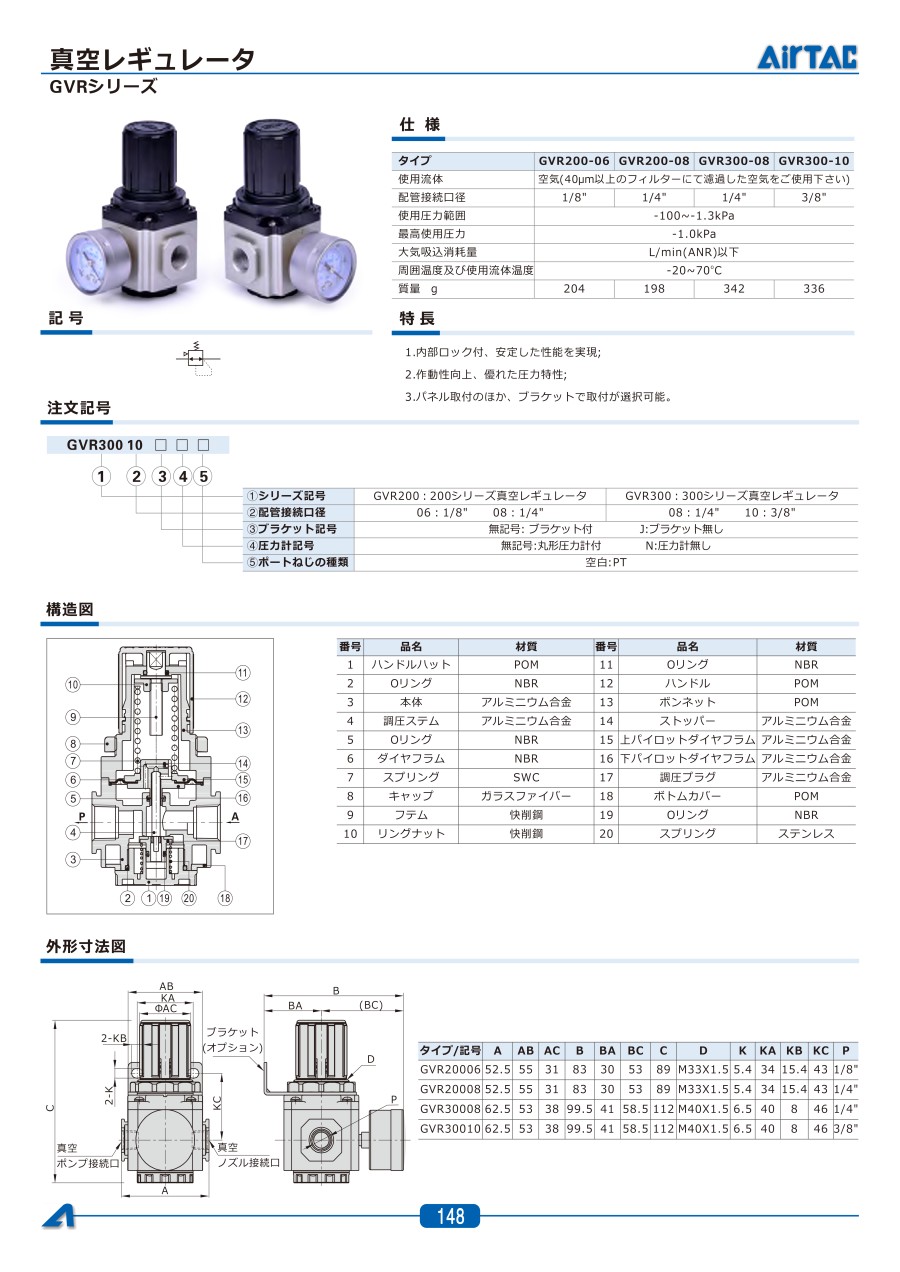

外形図
製品仕様
| タイプ | GVR200-06 | GVR200-08 | GVR300-08 | GVR300-10 |
|---|---|---|---|---|
| 使用流体 | 空気（40μm以上のフィルターにて濾過した空気をご使用下さい） | |||
| 配管接続口径 | 1/8" | 1/4" | 1/4" | 3/8" |
| 使用圧力範囲 | -100～-1.3kPa | |||
| 最高使用圧力 | -1.0kPa | |||
| 大気吸込消耗量 | L/min（ANR）以下 | |||
| 周囲温度及び使用流体温度 | -20～+70℃ | |||
| 質量 g | 204 | 198 | 342 | 336 |
構造
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | ハンドルハット | POM |
| 2 | Oリング | NBR |
| 3 | 本体 | アルミニウム合金 |
| 4 | 調圧ステム | アルミニウム合金 |
| 5 | Oリング | NBR |
| 6 | ダイヤフラム | NBR |
| 7 | スプリング | SWC |
| 8 | キャップ | ガラスファイバー |
| 9 | フテム | 快削鋼 |
| 10 | リングナット | 快削鋼 |
| 11 | Oリング | NBR |
| 12 | ハンドル | POM |
| 13 | ボンネット | POM |
| 14 | ストッパー | アルミニウム合金 |
| 15 | 上パイロットダイヤフラム | アルミニウム合金 |
| 16 | 下パイロットダイヤフラム | アルミニウム合金 |
| 17 | 調圧プラグ | アルミニウム合金 |
| 18 | ボトムカパー | POM |
| 19 | Oリング | NBR |
| 20 | スプリング | ステンレス |
規格表
選定サポート情報
注文記号
詳細情報
基本情報
【特長】
・内部ロック付、安定した性能を実現。
・作動性向上、優れた圧力特性。
・パネル取付のほか、ブラケットで取付が選択可能。
ご注意
- 正確な使用流量は流量特性ページをご参照ください。
