駿河精機

分岐・折り返しアダプタ/アダプタプレート（HT/H410、H420）

カタログ

通常単価(税別): 8,800円～70,000円

税込単価: 9,680円～77,000円

通常出荷日：6日目～9日目

レーザオートコリメータSmart LAC用、分岐・折り返しアダプタとセンサヘッドへ取り付けるためのアダ...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
HT-20及びHT-30は、次のセンサヘッド専用商品です。その他波長のセンサヘッドでは使用いただけません。ご注意ください。＜HT-20及びHT-30使用可能型番＞レーザオートコリメータSmart LACセンサヘッドH410-175R、レーザオートコリメータSmart LACシングルスポット測定HPU-500SET-175R
HT-21Tは、次のセンサヘッド専用商品です。その他波長のセンサヘッドでは使用いただけません。ご注意ください。＜HT-21T使用可能型番>レーザオートコリメータSmart LACセンサヘッドH410-175R、レーザオートコリメータSmart LAC (H420) H420CL-135R2-10-300A
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：6 日目

よく一緒に見られています

レーザオートコリメータSmart LACシングルスポット測定（HPU-500SET）

通常出荷日：6 日目～

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

付属品

接続センサーヘッド

品名

自重

(kg)

最小発注数量

六角穴付ボルト M3-6 3本	H410	アダプタプレート（分岐・折返しアダプタ_HT-20、30、90取付用）	0.03	1個
-	H410	アダプタプレート（□40/60ゴニオステージ・Φ38/40/60回転ステージ取付用）	0.03	1個
付属ネジ無し	H420	アダプタプレート（チルトステージHB10取付用）	0.07	1個
付属ネジ無し	H420	アダプタプレート（分岐・折り返しアダプタHTシリーズ取付用）	0.03	1個
付属ネジ無し	H420	アダプタプレート（□60ゴニオステージ・Φ85/100/110回転ステージ取付用）	0.07	1個
六角穴付ボルト M3-4 3本	-	2ビーム分岐アダプタ（ビーム間隔は最小14mm、最大55.5mm）	0.24	1個
六角穴付ボルト M3-4 3本	-	3ビーム分岐アダプタ（ビーム間隔は最小14mm、最大55.5mm）	0.25	1個
六角穴付ボルト M3-6 3本	-	90度折り返しアダプタ	0.04	1個

通常単価(税別) (税込単価)	通常出荷日

12,000円 ( 13,200円 )	6日目
13,500円 ( 14,850円 )	6日目
8,800円 ( 9,680円 )	6日目
12,320円 ( 13,552円 )	6日目
14,080円 ( 15,488円 )	6日目
50,000円 ( 55,000円 )	9日目
70,000円 ( 77,000円 )	9日目
30,000円 ( 33,000円 )	9日目

詳細情報

基本情報

基本情報

レーザオートコリメータSmart LAC用、分岐・折り返しアダプタとセンサヘッドへ取り付けるためのアダプタプレートです。
【特長】
H410：
・各種ステージへの取付用、およびレーザオートコリメータSmart LAC対向ビーム分岐、分岐・折り返しアダプタ（HT）を取付るためのプレートです
・分岐・折り返しアダプタ（HT-20、30、90）と対向ビーム分岐アダプタ（HPU-500SET-175R-T、HPU-500SET-175B1-T、HPU-500SET-175G1-T、HPU-500SET-175S1-T）（H410-175R-T、H410-175B1-T、H410-175G1-T、H410-175S1-T）取付用のH410-HTP、ゴニオ・回転ステージ取付用のH410-SAPの2種類があります
H420：
・各種ステージへの取付用、およびレーザオートコリメータSmart LAC対向ビーム分岐、分岐・折り返しアダプタ（HT）を取付るためのプレートです
・分岐・折り返しアダプタ（HT-20、30、90）と対向ビーム分岐アダプタ（H420CL-135B2-05-300A-T、H420CL-135B2-10-300A-T、H420CL-135R2-10-300A-T）取付用のH420-HTP、ゴニオ・回転ステージ取付用のH420-SAP、チルトステージHB10取付用のH420-APの3種類があります
HT：
・光軸を分岐・折返します。分岐により多点測定が可能です
・90度折り返しアダプタ（HT-90）、2ビーム分岐アダプタ（HT-20）、対向ビーム分岐アダプタ（HT-21T）、3ビーム分岐アダプタ（HT-30）の4種類があります

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
HT-20及びHT-30は、次のセンサヘッド専用商品です。その他波長のセンサヘッドでは使用いただけません。ご注意ください。＜HT-20及びHT-30使用可能型番＞レーザオートコリメータSmart LACセンサヘッドH410-175R、レーザオートコリメータSmart LACシングルスポット測定HPU-500SET-175R
HT-21Tは、次のセンサヘッド専用商品です。その他波長のセンサヘッドでは使用いただけません。ご注意ください。＜HT-21T使用可能型番>レーザオートコリメータSmart LACセンサヘッドH410-175R、レーザオートコリメータSmart LAC (H420) H420CL-135R2-10-300A
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

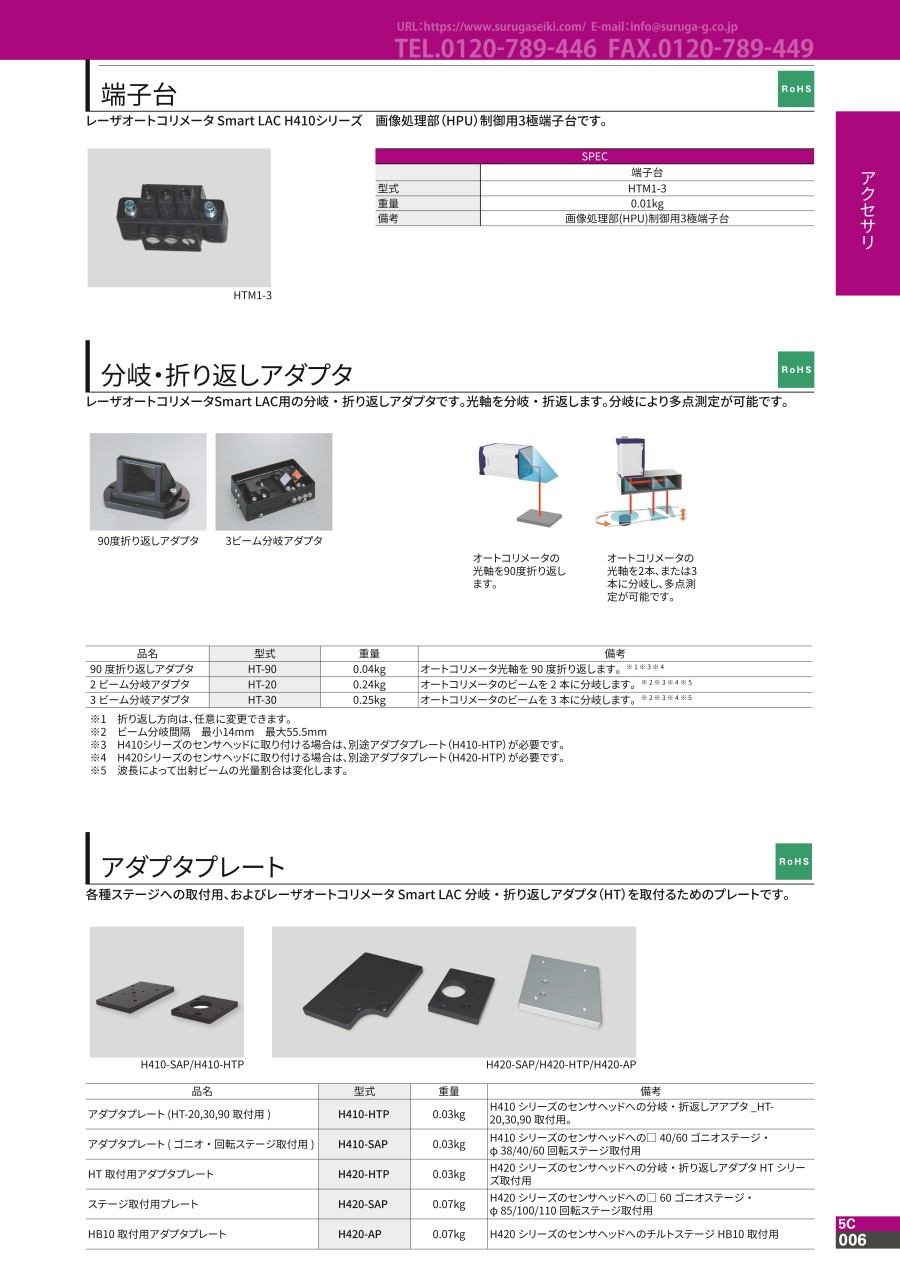

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

駿河精機
レーザオートコリメータSmart LACセンサヘッド（H410）
駿河精機
レーザオートコリメータSmart LAC（H420）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
