入江工研

高真空L型バルブ（自動）2FLV

高真空L型バルブ（自動）2FLV 2FLV-70C0

型番:

2FLV-70C0
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

閲覧中の商品と併せてご検討ください

CF規格成形べローズ（コンフラットフランジ付）CF規格成形べローズ（コンフラットフランジ付）
－閉じる

2FLV-70C0の仕様・寸法情報

種類
空操真空弁
用途
単体使用
設置方法
ダイレクト
ポート数
2ポート弁
切換の種類
2位置ノーマルクローズ
電磁弁駆動の種類
直動形
配管口の種類
[フランジ] フランジ
フランジ種類
CF
フランジ呼び
70
電圧
-
シールの種類
弾性体シール
寿命回数
10万回
電磁弁
なし
近接スイッチ
なし
RoHS2（10物質）?
非対応
-
-

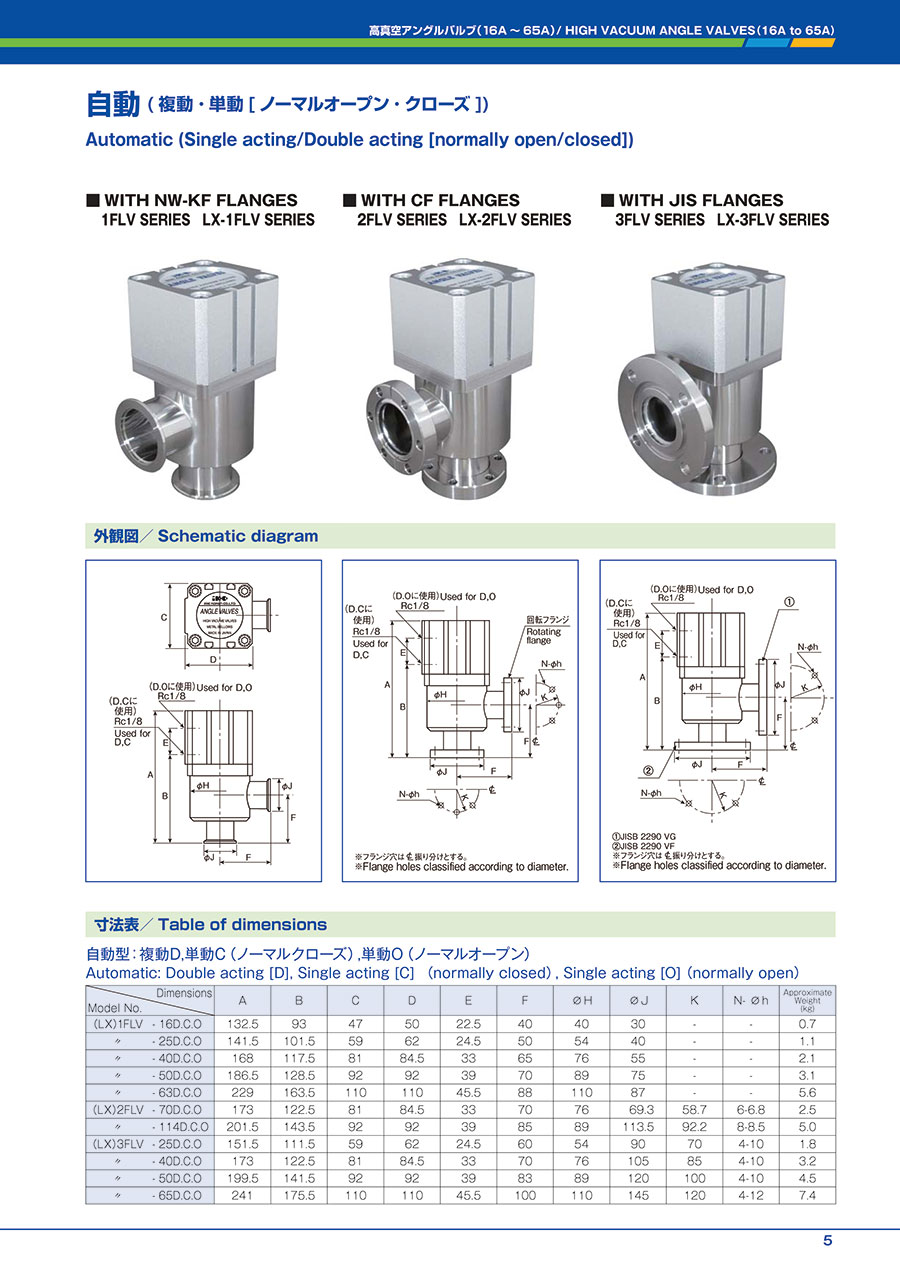

商品情報

外形図

高真空L型バルブ（自動）2FLV 外形図

※フランジ穴は高真空L型バルブ（自動）2FLV 外形図振り分けとする。

製品仕様

  • 使用圧力：大気圧～1×10-6Pa
  • リーク量：＜1×10-10Pa･m3/s
  • 寿命回数：10万回
  • 操作圧力：0.5～0.6MPa
  • ベークアウト温度（耐熱温度）
    バルブボディ：120℃（MAX）、ニューマチックアクチュエータ：65℃（MAX）、電磁弁付きの場合：50℃（MAX）
  • 主要構成材料
    バルブボディ：SUS304、 ベローズ：SUS316L、 シリンダ：アルミニウム、 弁座シール：バイトン®、 ボンネットシール：バイトン®

規格表

高真空L型バルブ（自動）2FLV 規格表

自動型：複動D、単動C（ノーマルクローズ）、単動O（ノーマルオープン）

型番リスト

表示件数
  • 1
    • 型番
    2FLV-70C0

    切換の種類

    フランジ呼び

    電圧

    電磁弁

    近接スイッチ

    		RoHS2（10物質）?最小発注数量
    2位置ノーマルクローズ
    70
    -
    なし
    なし
    非対応
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    110,810円
    ( 121,891円 )
    19日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・バルブ材質の真空側は全てステンレス（SUS）で構成されています。
    ・全体がコンパクト設計により小型、軽量化されています。
    ・正圧、逆圧、どちらも0.15MPa の差圧でも漏れません。
    ・取り付け姿勢が自由。（特に指定のない場合は、圧力変動の大きい方に弁座が向く取り付け姿勢を推奨しております。）
    ・機能設計により大きなコンダクタンスが得られます。
    ・片側回転フランジのため、取付けが容易。（ コンフラットフランジ）

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    高真空L型バルブ（自動）2FLVの型番2FLV-70C0のページです。 型番2FLV-70C0に関する仕様情報を記載しております。
