SMC

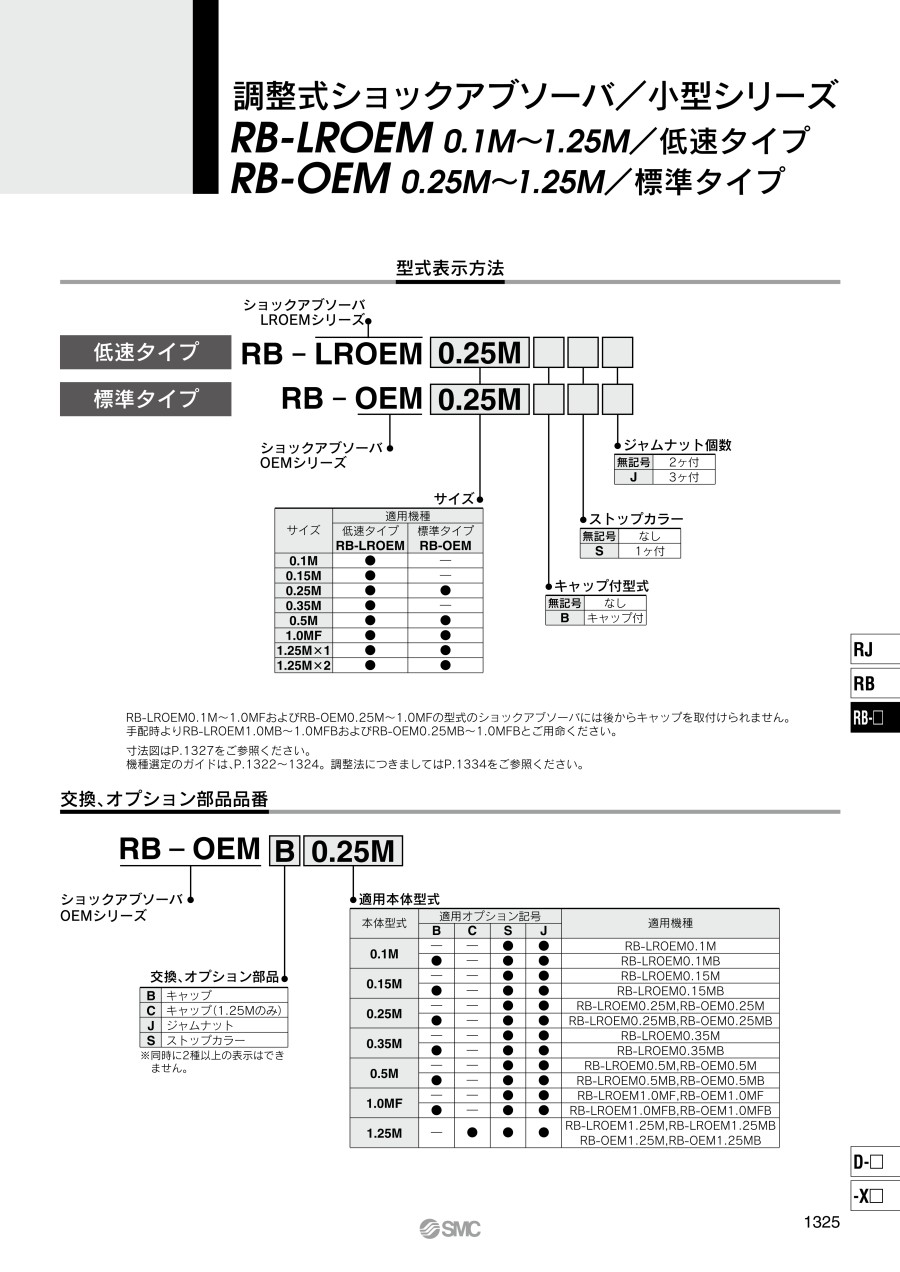

調整式ショックアブソーバ小型シリーズ RB-LROEM・RB-OEMシリーズ

カタログ

通常単価(税別): 6,903円～30,858円

税込単価: 7,593円～33,944円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

調整式ショックアブソーバ。【特長】・オリフィス開閉調整機能内蔵により、衝突速度に合った調整が可能【用途...

詳細を確認

55.0

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

ショックアブソーバ RBシリーズ

通常価格(税別)： 2,992円 (税込価格：3,291円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

ショックアブソーバ RJシリーズ

通常価格(税別)： 3,020円 (税込価格：3,322円)

通常出荷日：在庫品1日目

未確定：候補が93型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

低速タイプ／RB-LROEM

RB-LROEM0.1M～1.0MF

RB-LROEM0.1MB～1.0MFB

RB-LROEM1.25MX1

標準タイプ／RB-OEM

RB-OEM0.25M～1.0MF

RB-OEM0.25MB～1.0MFB

RB-OEM1.25M、RB-OEM1.25MB

製品仕様

RB-LROEM／RB-OEMシリーズの外観

規格表

型番	ストローク（mm）	A	A₁	C	D	E	E₁	F	G	H	I	J	WF	WL
RB-LROEM0.1M	7	57	67	M10×1.0	3.2	8	8.7	49	8.5	11	10.2	3.5	-	-
RB-LROEM0.15M	10	82	92	M12×1.0	3.2	9.8	8.7	72	11	14	10.2	-	11	9.5
RB-LROEM0.25M	10	82	92	M14×1.5	3.2	10.7	11.2	72	11	14	9.7	-	11.2	12.7
RB-LROEM0.35M	12	101	111	M16×1.5	4	10.7	11.2	88	11	15	9.7	-	12.7	12.7
RB-LROEM0.5M	12	98	110	M20×1.5	4.8	11.1	12.7	84	16	17	12	-	18	12.7
RB-LROEM1.0MF	25	130	143	M25×1.5	6.35	15.8	16	104	22	14	13	4.5	23	12.7
RB-LROEM1.25MX1	25	150.3	155.3	M36×1.5	9.5	28.6	30.5	96.6	27.9	13.8	-	8	33	16
RB-LROEM1.25MX2	50	217	222	M36×1.5	9.5	28.6	30.5	137.9	27.9	13.8	-	8	33	16

注）A₁寸法およびE₁寸法はキャップ付の場合に適用します。

型番	ストローク（mm）	A	A₁	C	D	E	E₁	F	G	H	I	J	WF	WL
RB-OEM0.25M	10	82	92	M14×1.5	3.2	10.7	11.2	72	11	14	10	-	11.2	12.7
RB-OEM0.5M	12	98	110	M20×1.5	4.8	11.1	12.7	84	16	17	12	-	18	12.7
RB-OEM1.0MF	25	130	143	M25×1.5	6.35	15.8	16	104	22	14	13	4.5	23	12.7
RB-OEM1.25MX1	25	150.3	155.3	M36×1.5	9.5	28.6	30.5	96.6	27.9	13.8	-	8	33	16
RB-OEM1.25MX2	50	217	222	M36×1.5	9.5	28.6	30.5	137.9	27.9	13.8	-	8	33	16

注）A₁寸法およびE₁寸法はキャップ付の場合に適用します。

注意・禁止事項

※ 上記以外の製品情報につきましては、デジタルカタログを参照下さい。
※ 商品画像は代表画像です。

型番リスト

表示件数

型番

ねじの呼び(M)

ストローク S

(mm)

最大吸収エネルギ

(J)

取付ねじ呼び【詳細】

最大衝突速度

(m/s)

最小衝突速度

(m/s)

等価質量

(kgf)

最大抗力値

(N)

全長 L

(mm)

衝突速度範囲

(m/s)

キャップ付

ジャムナット個数

ストップカラー

適用機種

最小発注数量

10	7	3.8	M10	1.2	0.08	5～90	880	57	0.08～1.2	なし	2ヶ付	なし	低速タイプ	1個
10	7	3.8	M10	1.2	0.08	5～90	880	67	0.08～1.2	キャップ付	2ヶ付	なし	低速タイプ	1個
10	7	3.8	M10	1.2	0.08	5～90	880	67	0.08～1.2	キャップ付	3ヶ付	なし	低速タイプ	1個
10	7	3.8	M10	1.2	0.08	5～90	880	67	0.08～1.2	キャップ付	2ヶ付	1ヶ付	低速タイプ	1個
10	7	3.8	M10	1.2	0.08	5～90	880	67	0.08～1.2	キャップ付	3ヶ付	1ヶ付	低速タイプ	1個
10	7	3.8	M10	1.2	0.08	5～90	880	57	0.08～1.2	なし	3ヶ付	なし	低速タイプ	1個
10	7	3.8	M10	1.2	0.08	5～90	880	57	0.08～1.2	なし	2ヶ付	1ヶ付	低速タイプ	1個
10	7	3.8	M10	1.2	0.08	5～90	880	57	0.08～1.2	なし	3ヶ付	1ヶ付	低速タイプ	1個
20	12	29.4	M20	1.2	0.08	6.0～348	3440	98	0.08～1.2	なし	2ヶ付	なし	低速タイプ／標準タイプ	1個
20	12	29.4	M20	1.2	0.08	6.0～348	3440	110	0.08～1.2	キャップ付	3ヶ付	なし	低速タイプ／標準タイプ	1個
20	12	29.4	M20	1.2	0.08	6.0～348	3440	110	0.08～1.2	キャップ付	2ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
20	12	29.4	M20	1.2	0.08	6.0～348	3440	110	0.08～1.2	キャップ付	3ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
20	12	29.4	M20	1.2	0.08	6.0～348	3440	98	0.08～1.2	なし	3ヶ付	なし	低速タイプ／標準タイプ	1個
20	12	29.4	M20	1.2	0.08	6.0～348	3440	98	0.08～1.2	なし	2ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
20	12	29.4	M20	1.2	0.08	6.0～348	3440	98	0.08～1.2	なし	3ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
12	10	5.5	M12	1.2	0.08	4.4～80	950	92	0.08～1.2	キャップ付	2ヶ付	なし	低速タイプ	1個
12	10	5.5	M12	1.2	0.08	4.4～80	950	92	0.08～1.2	キャップ付	3ヶ付	なし	低速タイプ	1個
12	10	5.5	M12	1.2	0.08	4.4～80	950	92	0.08～1.2	キャップ付	2ヶ付	1ヶ付	低速タイプ	1個
12	10	5.5	M12	1.2	0.08	4.4～80	950	92	0.08～1.2	キャップ付	3ヶ付	1ヶ付	低速タイプ	1個
12	10	5.5	M12	1.2	0.08	4.4～80	950	82	0.08～1.2	なし	2ヶ付	1ヶ付	低速タイプ	1個
12	10	5.5	M12	1.2	0.08	4.4～80	950	82	0.08～1.2	なし	3ヶ付	1ヶ付	低速タイプ	1個
14	10	5.9	M14	1.2	0.08	4.4～88	960	82	0.08～1.2	なし	2ヶ付	なし	低速タイプ／標準タイプ	1個
14	10	5.9	M14	1.2	0.08	4.4～88	960	92	0.08～1.2	キャップ付	2ヶ付	なし	低速タイプ／標準タイプ	1個
14	10	5.9	M14	1.2	0.08	4.4～88	960	92	0.08～1.2	キャップ付	2ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
14	10	5.9	M14	1.2	0.08	4.4～88	960	82	0.08～1.2	なし	2ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
14	10	5.9	M14	1.2	0.08	4.4～88	960	82	0.08～1.2	なし	3ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
16	12	16.6	M16	1.2	0.08	5.5～264	1960	101	0.08～1.2	なし	2ヶ付	なし	低速タイプ	1個
16	12	16.6	M16	1.2	0.08	5.5～264	1960	111	0.08～1.2	キャップ付	2ヶ付	なし	低速タイプ	1個
16	12	16.6	M16	1.2	0.08	5.5～264	1960	111	0.08～1.2	キャップ付	3ヶ付	なし	低速タイプ	1個
16	12	16.6	M16	1.2	0.08	5.5～264	1960	111	0.08～1.2	キャップ付	2ヶ付	1ヶ付	低速タイプ	1個
16	12	16.6	M16	1.2	0.08	5.5～264	1960	111	0.08～1.2	キャップ付	3ヶ付	1ヶ付	低速タイプ	1個
16	12	16.6	M16	1.2	0.08	5.5～264	1960	101	0.08～1.2	なし	2ヶ付	1ヶ付	低速タイプ	1個
16	12	16.6	M16	1.2	0.08	5.5～264	1960	101	0.08～1.2	なし	3ヶ付	1ヶ付	低速タイプ	1個
25	25	74	M25	1.2	0.08	25.5～1020	4440	130	0.08～1.2	なし	2ヶ付	なし	低速タイプ／標準タイプ	1個
25	25	74	M25	1.2	0.08	25.5～1020	4440	143	0.08～1.2	キャップ付	2ヶ付	なし	低速タイプ／標準タイプ	1個
25	25	74	M25	1.2	0.08	25.5～1020	4440	143	0.08～1.2	キャップ付	3ヶ付	なし	低速タイプ／標準タイプ	1個
25	25	74	M25	1.2	0.08	25.5～1020	4440	143	0.08～1.2	キャップ付	2ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
25	25	74	M25	1.2	0.08	25.5～1020	4440	143	0.08～1.2	キャップ付	3ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
25	25	74	M25	1.2	0.08	25.5～1020	4440	130	0.08～1.2	なし	3ヶ付	なし	低速タイプ／標準タイプ	1個
25	25	74	M25	1.2	0.08	25.5～1020	4440	130	0.08～1.2	なし	2ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
25	25	74	M25	1.2	0.08	25.5～1020	4440	130	0.08～1.2	なし	3ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
36	25	192	M36	2	0.08	30～3300	11120	150.3	0.08～2.0	なし	2ヶ付	なし	低速タイプ／標準タイプ	1個
36	25	192	M36	2	0.08	30～3300	11120	155.3	0.08～2.0	キャップ付	2ヶ付	なし	低速タイプ／標準タイプ	1個
36	25	192	M36	2	0.08	30～3300	11120	155.3	0.08～2.0	キャップ付	3ヶ付	なし	低速タイプ／標準タイプ	1個
36	25	192	M36	2	0.08	30～3300	11120	155.3	0.08～2.0	キャップ付	2ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
36	25	192	M36	2	0.08	30～3300	11120	155.3	0.08～2.0	キャップ付	3ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
36	25	192	M36	2	0.08	30～3300	11120	150.3	0.08～2.0	なし	2ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
36	25	192	M36	2	0.08	30～3300	11120	150.3	0.08～2.0	なし	3ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
36	50	384	M36	2	0.08	61～6613	11120	217	0.08～2.0	なし	2ヶ付	なし	低速タイプ／標準タイプ	1個
36	50	384	M36	2	0.08	61～6613	11120	222	0.08～2.0	キャップ付	2ヶ付	なし	低速タイプ／標準タイプ	1個
36	50	384	M36	2	0.08	61～6613	11120	222	0.08～2.0	キャップ付	3ヶ付	なし	低速タイプ／標準タイプ	1個
36	50	384	M36	2	0.08	61～6613	11120	222	0.08～2.0	キャップ付	2ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
36	50	384	M36	2	0.08	61～6613	11120	222	0.08～2.0	キャップ付	3ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
36	50	384	M36	2	0.08	61～6613	11120	217	0.08～2.0	なし	2ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
36	50	384	M36	2	0.08	61～6613	11120	217	0.08～2.0	なし	3ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
20	12	29.4	M20	3.3	0.3	2.7～249	3440	98	0.3～3.3	なし	2ヶ付	なし	低速タイプ／標準タイプ	1個
20	12	29.4	M20	3.3	0.3	2.7～249	3440	110	0.3～3.3	キャップ付	2ヶ付	なし	低速タイプ／標準タイプ	1個
20	12	29.4	M20	3.3	0.3	2.7～249	3440	110	0.3～3.3	キャップ付	3ヶ付	なし	低速タイプ／標準タイプ	1個
20	12	29.4	M20	3.3	0.3	2.7～249	3440	110	0.3～3.3	キャップ付	2ヶ付	1ヶ付	低速タイプ／標準タイプ	1個
20	12	29.4	M20	3.3	0.3	2.7～249	3440	110	0.3～3.3	キャップ付	3ヶ付	1ヶ付	低速タイプ／標準タイプ	1個

通常単価(税別) (税込単価)	通常出荷日

7,089円 ( 7,798円 )	在庫品1日目当日出荷可能
7,514円 ( 8,265円 )	在庫品1日目当日出荷可能
6,903円 ( 7,593円 )	15日目
8,057円 ( 8,863円 )	在庫品1日目当日出荷可能
7,784円 ( 8,562円 )	19日目
7,032円 ( 7,735円 )	19日目
7,248円 ( 7,973円 )	19日目
7,470円 ( 8,217円 )	19日目
11,085円 ( 12,194円 )	在庫品1日目当日出荷可能
11,744円 ( 12,918円 )	19日目
12,153円 ( 13,368円 )	9日目
12,065円 ( 13,272円 )	19日目
10,340円 ( 11,374円 )	19日目
11,365円 ( 12,502円 )	19日目
11,571円 ( 12,728円 )	19日目
8,678円 ( 9,546円 )	在庫品1日目当日出荷可能
6,990円 ( 7,689円 )	19日目
8,294円 ( 9,123円 )	在庫品1日目当日出荷可能
8,166円 ( 8,983円 )	19日目
7,523円 ( 8,275円 )	19日目
7,804円 ( 8,584円 )	19日目
7,514円 ( 8,265円 )	在庫品1日目当日出荷可能
7,944円 ( 8,738円 )	在庫品1日目当日出荷可能
8,109円 ( 8,920円 )	19日目
7,857円 ( 8,643円 )	19日目
7,482円 ( 8,230円 )	19日目
7,795円 ( 8,575円 )	19日目
8,640円 ( 9,504円 )	19日目
8,002円 ( 8,802円 )	19日目
9,392円 ( 10,331円 )	在庫品1日目当日出荷可能
9,185円 ( 10,104円 )	19日目
8,513円 ( 9,364円 )	19日目
8,483円 ( 9,331円 )	19日目
14,683円 ( 16,151円 )	19日目
16,727円 ( 18,400円 )	在庫品1日目当日出荷可能
16,407円 ( 18,048円 )	19日目
18,081円 ( 19,889円 )	19日目
17,908円 ( 19,699円 )	19日目
14,256円 ( 15,682円 )	19日目
16,284円 ( 17,912円 )	19日目
16,445円 ( 18,090円 )	19日目
23,422円 ( 25,764円 )	在庫品1日目当日出荷可能
24,515円 ( 26,967円 )	19日目
28,588円 ( 31,447円 )	19日目
26,709円 ( 29,380円 )	19日目
27,434円 ( 30,177円 )	19日目
25,605円 ( 28,166円 )	19日目
26,064円 ( 28,670円 )	19日目
23,831円 ( 26,214円 )	19日目
24,924円 ( 27,416円 )	19日目
30,858円 ( 33,944円 )	19日目
27,649円 ( 30,414円 )	19日目
27,538円 ( 30,292円 )	19日目
24,724円 ( 27,196円 )	19日目
25,114円 ( 27,625円 )	15日目
9,974円 ( 10,971円 )	在庫品1日目当日出荷可能
10,837円 ( 11,921円 )	在庫品1日目当日出荷可能
13,535円 ( 14,889円 )	19日目
14,256円 ( 15,682円 )	19日目
14,532円 ( 15,985円 )	6日目

基本情報

基本情報

調整式ショックアブソーバ。
【特長】
・オリフィス開閉調整機能内蔵により、衝突速度に合った調整が可能
【用途】
・ロボット：1軸制御のロボット、ローダー、アンローダー、部品取出し機、自動挿入装置
・梱包装置：シャトル、割出しステーション、パレット処理機、袋詰め機、ターンテーブル、コンベア
・織機：ビッカ棒、キャリッジ・ストップ
・工作機械：ドリル送り、溶接機、プレス送り、金型ストップ、割出しテーブル

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
調整式ショックアブソーバ小型シリーズ RB-LROEM・RB-OEMシリーズキャップ
RB-OEMB／RB-OEMCシリーズ用キャップです。
SMC
調整式ショックアブソーバ小型シリーズ RB-LROEM・RB-OEMシリーズジャムナット
RB-OEMJシリーズ用ジャムナットです。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

調整式ショックアブソーバ小型シリーズ RB-LROEM・RB-OEMシリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

試験機に使用

満足度：5.02018/12/26

シリンダ稼動による下方からのワークに対し水平を保つように位置決めのために利用しています。この商品の調整機能によるたわみ具...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QRB/RJシリーズは、ストッパナット無しで使用しても問題ありませんか？
（ボディ端面に直接当てて問題ありませんか？）

RB/RJのボディ端面で、直接位置決めして問題ありません。
使用条件によっては、RB/RJのストローク終端付近で、ストローク時間が長い・作動が硬い場合があります。
その際はストッパナットを利用してストローク量を制限してください。
注）RB-OEMシリーズは、外部ストッパを設置してください。

Qショックアブソーバ RBシリーズとRJシリーズの違いは？

RBシリーズをソフトタイプにしたのが、RJシリーズになります。
RJシリーズは低抗力タイプで、低エネルギー領域での使用に対応し、RBより緩衝時間が短縮されます。
RJシリーズは、滑らかな運動エネルギー吸収に適したショックアブソーバです。
最大吸収エネルギーはRBシリーズの方が高く、高速にも対応可能です。
