UZAF アルミチューブラ取っ手

カタログ |

通常単価(税別): 4,608円～12,695円

税込単価: 5,069円～13,965円

通常出荷日：4日目

【特長】・中空パイプを使用しており、軽量な作りになっています。

ミスミでは標準品のみの取り扱いとなります。（1㎜単位寸法指定不可）

よく一緒に見られています

鍋屋バイテック

通常出荷日：4 日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：4 日目～

未確定：候補が62型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

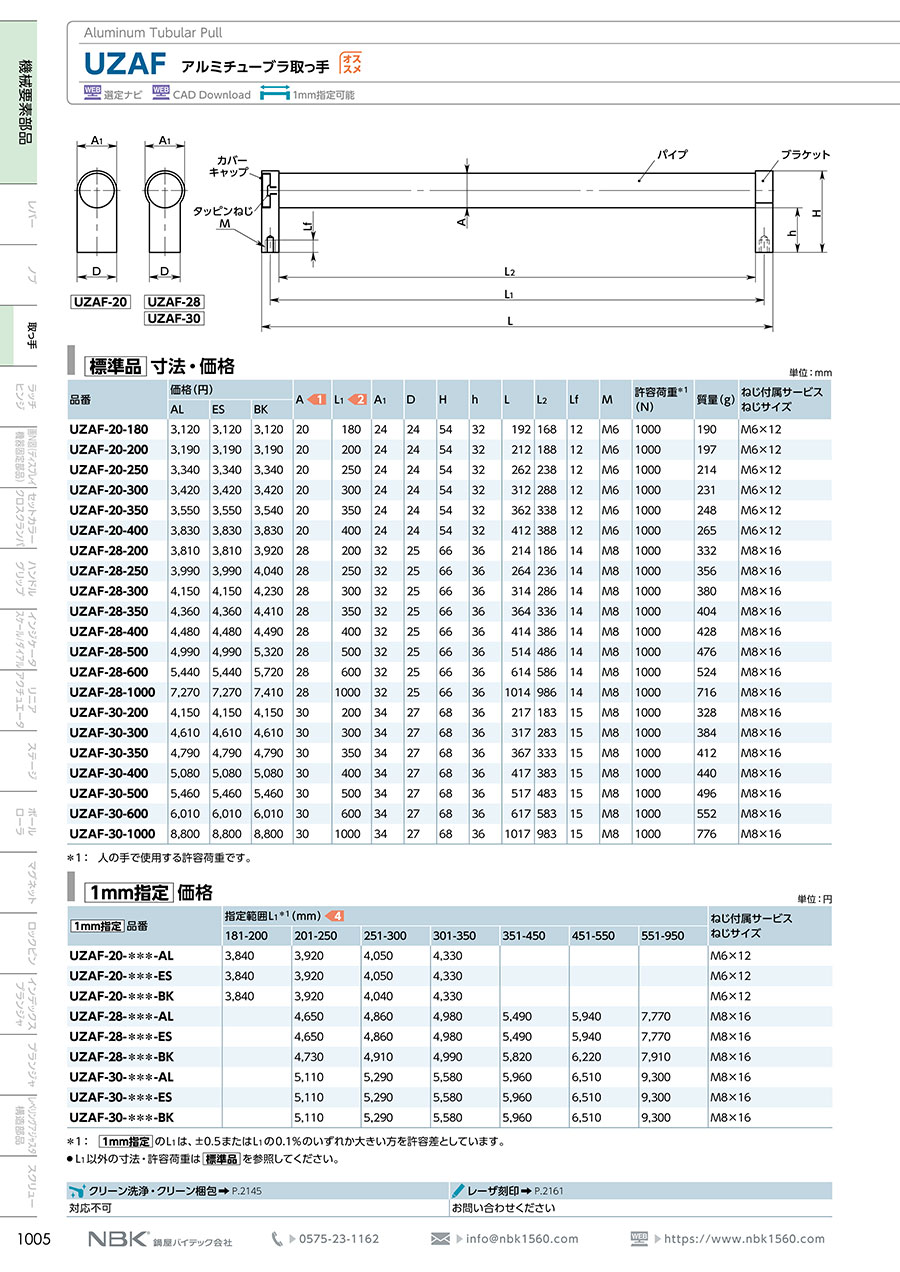

カタログ

商品情報

外形図

製品仕様

取りつけ寸法L₁は、180mm-1,000mmのワイドバリエーション。
型番の末尾記号により、パイプの表面処理およびブラケットの色が選択できます。

末尾記号	パイプ	ブラケット
AL	アルマイト処理（シルバー）	つや消し黒
ES	アルマイト処理（シルバー）	つや消しシルバー
BK	静電塗装（つや消し黒）	つや消し黒

材質・仕上げ

-	UZAF-AL / UZAF-ES	UZAF-BK
パイプ	アルミニウム合金アルマイト処理（シルバー）	アルミニウム合金静電塗装（つや消し黒）
カバーキャップ	ナイロン6（ライトグレー）	ナイロン6（ライトグレー）
ブラケット	亜鉛ダイカスト静電塗装（各色）	亜鉛ダイカスト静電塗装（つや消し黒）
タッピンねじ	スティール三価クロメート処理	スティール三価クロメート処理
六角穴付きボルト（ねじ付属サービス）	SUSXM7	SUSXM7

規格表

単位：mm

型番	A	L₁	A₁	D	H	h	L	L₂	Lf	M	許容荷重^※1 （N）	質量（g）	ねじ付属サービスねじサイズ
UZAF-20-180	20	180	24	24	54	32	192	168	12	M6	1,000	190	M6×12
UZAF-20-200	20	200	24	24	54	32	212	188	12	M6	1,000	197	M6×12
UZAF-20-250	20	250	24	24	54	32	262	238	12	M6	1,000	214	M6×12
UZAF-20-300	20	300	24	24	54	32	312	288	12	M6	1,000	231	M6×12
UZAF-20-350	20	350	24	24	54	32	362	338	12	M6	1,000	248	M6×12
UZAF-20-400	20	400	24	24	54	32	412	388	12	M6	1,000	265	M6×12
UZAF-28-200	28	200	32	25	66	36	214	186	14	M8	1,000	332	M8×16
UZAF-28-250	28	250	32	25	66	36	264	236	14	M8	1,000	356	M8×16
UZAF-28-300	28	300	32	25	66	36	314	286	14	M8	1,000	380	M8×16
UZAF-28-350	28	350	32	25	66	36	364	336	14	M8	1,000	404	M8×16
UZAF-28-400	28	400	32	25	66	36	414	386	14	M8	1,000	428	M8×16
UZAF-28-500	28	500	32	25	66	36	514	486	14	M8	1,000	476	M8×16
UZAF-28-600	28	600	32	25	66	36	614	586	14	M8	1,000	524	M8×16
UZAF-28-1000	28	1,000	32	25	66	36	1,014	986	14	M8	1,000	716	M8×16
UZAF-30-200	30	200	34	27	68	36	217	183	15	M8	1,000	328	M8×16
UZAF-30-300	30	300	34	27	68	36	317	283	15	M8	1,000	384	M8×16
UZAF-30-350	30	350	34	27	68	36	367	333	15	M8	1,000	412	M8×16
UZAF-30-400	30	400	34	27	68	36	417	383	15	M8	1,000	440	M8×16
UZAF-30-500	30	500	34	27	68	36	517	483	15	M8	1,000	496	M8×16
UZAF-30-600	30	600	34	27	68	36	617	583	15	M8	1,000	552	M8×16
UZAF-30-1000	30	1,000	34	27	68	36	1,017	983	15	M8	1,000	776	M8×16

※1：人の手で使用する許容荷重です。

商品特長詳細

取りつけ寸法L₁の変更方法

・ご購入後に取りつけ寸法L₁を次の方法で変更することもできます。

（1）カバーキャップを取りはずし、タッピンねじをゆるめてパイプからブラケットを取りはずします。
（2）パイプをご希望の長さに切断します。
パイプの長さはL₁-αとしてください。パイプをどの位置で切断しても、タッピンねじ用の下穴があります。
（3）再度タッピンねじでパイプとブラケットを固定し、カバーキャップをブラケットに取りつけて完了です。

-	α（mm）
UZAF-20	6
UZAF-28	8
UZAF-30	11

型番リスト

表示件数

型番

取付ピッチ【範囲選択】

(mm)

ピッチ

(mm)

取付高さ【範囲選択】

(mm)

高さ

(mm)

グリップ太さ【範囲選択】

(mm)

グリップ太さ

(mm)

本体表面処理

長さ

(mm)

幅

(mm)

取付部深さ

(mm)

色

ねじの呼び

RoHS?

最小発注数量

151～200	180	50.1～55	54	15.1～20	20	アルマイト	192	24	12	パイプ:シルバー/ブラケット:つや消し黒	M6	10	1個
151～200	180	50.1～55	54	15.1～20	20	静電塗装	192	24	12	パイプ:つや消し黒/ブラケット:つや消し黒	M6	10	1個
151～200	180	50.1～55	54	15.1～20	20	アルマイト	192	24	12	パイプ:シルバー/ブラケット:つや消しシルバー	M6	10	1個
151～200	200	50.1～55	54	15.1～20	20	アルマイト	212	24	12	パイプ:シルバー/ブラケット:つや消し黒	M6	10	1個
151～200	200	50.1～55	54	15.1～20	20	静電塗装	212	24	12	パイプ:つや消し黒/ブラケット:つや消し黒	M6	10	1個
201～300	250	50.1～55	54	15.1～20	20	アルマイト	262	24	12	パイプ:シルバー/ブラケット:つや消し黒	M6	10	1個
201～300	250	50.1～55	54	15.1～20	20	静電塗装	262	24	12	パイプ:つや消し黒/ブラケット:つや消し黒	M6	10	1個
201～300	250	50.1～55	54	15.1～20	20	アルマイト	262	24	12	パイプ:シルバー/ブラケット:つや消しシルバー	M6	10	1個
201～300	300	50.1～55	54	15.1～20	20	アルマイト	312	24	12	パイプ:シルバー/ブラケット:つや消し黒	M6	10	1個
201～300	300	50.1～55	54	15.1～20	20	静電塗装	312	24	12	パイプ:つや消し黒/ブラケット:つや消し黒	M6	10	1個
201～300	300	50.1～55	54	15.1～20	20	アルマイト	312	24	12	パイプ:シルバー/ブラケット:つや消しシルバー	M6	10	1個
301～	350	50.1～55	54	15.1～20	20	アルマイト	362	24	12	パイプ:シルバー/ブラケット:つや消し黒	M6	10	1個
301～	350	50.1～55	54	15.1～20	20	静電塗装	362	24	12	パイプ:つや消し黒/ブラケット:つや消し黒	M6	10	1個
301～	350	50.1～55	54	15.1～20	20	アルマイト	362	24	12	パイプ:シルバー/ブラケット:つや消しシルバー	M6	10	1個
301～	400	50.1～55	54	15.1～20	20	アルマイト	412	24	12	パイプ:シルバー/ブラケット:つや消し黒	M6	10	1個
301～	400	50.1～55	54	15.1～20	20	静電塗装	412	24	12	パイプ:つや消し黒/ブラケット:つや消し黒	M6	10	1個
301～	400	50.1～55	54	15.1～20	20	アルマイト	412	24	12	パイプ:シルバー/ブラケット:つや消しシルバー	M6	10	1個
301～	1000	55.1～70	66	25.1～30	28	アルマイト	1014	32	14	パイプ:シルバー/ブラケット:つや消し黒	M8	10	1個
301～	1000	55.1～70	66	25.1～30	28	静電塗装	1014	32	14	パイプ:つや消し黒/ブラケット:つや消し黒	M8	10	1個
301～	1000	55.1～70	66	25.1～30	28	アルマイト	1014	32	14	パイプ:シルバー/ブラケット:つや消しシルバー	M8	10	1個
151～200	200	55.1～70	66	25.1～30	28	アルマイト	214	32	14	パイプ:シルバー/ブラケット:つや消し黒	M8	10	1個
151～200	200	55.1～70	66	25.1～30	28	静電塗装	214	32	14	パイプ:つや消し黒/ブラケット:つや消し黒	M8	10	1個
151～200	200	55.1～70	66	25.1～30	28	アルマイト	214	32	14	パイプ:シルバー/ブラケット:つや消しシルバー	M8	10	1個
201～300	250	55.1～70	66	25.1～30	28	アルマイト	264	32	14	パイプ:シルバー/ブラケット:つや消し黒	M8	10	1個
201～300	250	55.1～70	66	25.1～30	28	静電塗装	264	32	14	パイプ:つや消し黒/ブラケット:つや消し黒	M8	10	1個
201～300	250	55.1～70	66	25.1～30	28	アルマイト	264	32	14	パイプ:シルバー/ブラケット:つや消しシルバー	M8	10	1個
201～300	300	55.1～70	66	25.1～30	28	アルマイト	314	32	14	パイプ:シルバー/ブラケット:つや消し黒	M8	10	1個
201～300	300	55.1～70	66	25.1～30	28	静電塗装	314	32	14	パイプ:つや消し黒/ブラケット:つや消し黒	M8	10	1個
201～300	300	55.1～70	66	25.1～30	28	アルマイト	314	32	14	パイプ:シルバー/ブラケット:つや消しシルバー	M8	10	1個
301～	350	55.1～70	66	25.1～30	28	アルマイト	364	32	14	パイプ:シルバー/ブラケット:つや消し黒	M8	10	1個
301～	350	55.1～70	66	25.1～30	28	静電塗装	364	32	14	パイプ:つや消し黒/ブラケット:つや消し黒	M8	10	1個
301～	350	55.1～70	66	25.1～30	28	アルマイト	364	32	14	パイプ:シルバー/ブラケット:つや消しシルバー	M8	10	1個
301～	400	55.1～70	66	25.1～30	28	アルマイト	414	32	14	パイプ:シルバー/ブラケット:つや消し黒	M8	10	1個
301～	400	55.1～70	66	25.1～30	28	静電塗装	414	32	14	パイプ:つや消し黒/ブラケット:つや消し黒	M8	10	1個
301～	400	55.1～70	66	25.1～30	28	アルマイト	414	32	14	パイプ:シルバー/ブラケット:つや消しシルバー	M8	10	1個
301～	500	55.1～70	66	25.1～30	28	アルマイト	514	32	14	パイプ:シルバー/ブラケット:つや消し黒	M8	10	1個
301～	500	55.1～70	66	25.1～30	28	静電塗装	514	32	14	パイプ:つや消し黒/ブラケット:つや消し黒	M8	10	1個
301～	500	55.1～70	66	25.1～30	28	アルマイト	514	32	14	パイプ:シルバー/ブラケット:つや消しシルバー	M8	10	1個
301～	600	55.1～70	66	25.1～30	28	アルマイト	614	32	14	パイプ:シルバー/ブラケット:つや消し黒	M8	10	1個
301～	600	55.1～70	66	25.1～30	28	静電塗装	614	32	14	パイプ:つや消し黒/ブラケット:つや消し黒	M8	10	1個
301～	600	55.1～70	66	25.1～30	28	アルマイト	614	32	14	パイプ:シルバー/ブラケット:つや消しシルバー	M8	10	1個
301～	1000	55.1～70	68	25.1～30	30	アルマイト	1017	34	15	パイプ:シルバー/ブラケット:つや消し黒	M8	10	1個
301～	1000	55.1～70	68	25.1～30	30	静電塗装	1017	34	15	パイプ:つや消し黒/ブラケット:つや消し黒	M8	10	1個
301～	1000	55.1～70	68	25.1～30	30	アルマイト	1017	34	15	パイプ:シルバー/ブラケット:つや消しシルバー	M8	10	1個
151～200	200	55.1～70	68	25.1～30	30	アルマイト	217	34	15	パイプ:シルバー/ブラケット:つや消し黒	M8	10	1個
151～200	200	55.1～70	68	25.1～30	30	静電塗装	217	34	15	パイプ:つや消し黒/ブラケット:つや消し黒	M8	10	1個
151～200	200	55.1～70	68	25.1～30	30	アルマイト	217	34	15	パイプ:シルバー/ブラケット:つや消しシルバー	M8	10	1個
201～300	300	55.1～70	68	25.1～30	30	アルマイト	317	34	15	パイプ:シルバー/ブラケット:つや消し黒	M8	10	1個
201～300	300	55.1～70	68	25.1～30	30	静電塗装	317	34	15	パイプ:つや消し黒/ブラケット:つや消し黒	M8	10	1個
201～300	300	55.1～70	68	25.1～30	30	アルマイト	317	34	15	パイプ:シルバー/ブラケット:つや消しシルバー	M8	10	1個
301～	350	55.1～70	68	25.1～30	30	アルマイト	367	34	15	パイプ:シルバー/ブラケット:つや消し黒	M8	10	1個
301～	350	55.1～70	68	25.1～30	30	静電塗装	367	34	15	パイプ:つや消し黒/ブラケット:つや消し黒	M8	10	1個
301～	350	55.1～70	68	25.1～30	30	アルマイト	367	34	15	パイプ:シルバー/ブラケット:つや消しシルバー	M8	10	1個
301～	400	55.1～70	68	25.1～30	30	アルマイト	417	34	15	パイプ:シルバー/ブラケット:つや消し黒	M8	10	1個
301～	400	55.1～70	68	25.1～30	30	静電塗装	417	34	15	パイプ:つや消し黒/ブラケット:つや消し黒	M8	10	1個
301～	400	55.1～70	68	25.1～30	30	アルマイト	417	34	15	パイプ:シルバー/ブラケット:つや消しシルバー	M8	10	1個
301～	500	55.1～70	68	25.1～30	30	アルマイト	517	34	15	パイプ:シルバー/ブラケット:つや消し黒	M8	10	1個
301～	500	55.1～70	68	25.1～30	30	静電塗装	517	34	15	パイプ:つや消し黒/ブラケット:つや消し黒	M8	10	1個
301～	500	55.1～70	68	25.1～30	30	アルマイト	517	34	15	パイプ:シルバー/ブラケット:つや消しシルバー	M8	10	1個
301～	600	55.1～70	68	25.1～30	30	アルマイト	617	34	15	パイプ:シルバー/ブラケット:つや消し黒	M8	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,673円 ( 5,140円 )	4日目
4,608円 ( 5,069円 )	4日目
4,608円 ( 5,069円 )	4日目
4,750円 ( 5,225円 )	4日目
4,750円 ( 5,225円 )	4日目
4,954円 ( 5,449円 )	4日目
4,982円 ( 5,480円 )	4日目
4,954円 ( 5,449円 )	4日目
5,074円 ( 5,581円 )	4日目
5,074円 ( 5,581円 )	4日目
5,097円 ( 5,607円 )	4日目
5,290円 ( 5,819円 )	4日目
5,192円 ( 5,711円 )	4日目
5,192円 ( 5,711円 )	4日目
5,687円 ( 6,256円 )	4日目
5,661円 ( 6,227円 )	4日目
5,661円 ( 6,227円 )	4日目
10,693円 ( 11,762円 )	4日目
10,693円 ( 11,762円 )	4日目
10,744円 ( 11,818円 )	4日目
5,665円 ( 6,232円 )	4日目
5,665円 ( 6,232円 )	4日目
5,665円 ( 6,232円 )	4日目
5,900円 ( 6,490円 )	4日目
5,900円 ( 6,490円 )	4日目
5,900円 ( 6,490円 )	4日目
5,905円 ( 6,496円 )	4日目
5,905円 ( 6,496円 )	4日目
5,407円 ( 5,948円 )	4日目
6,491円 ( 7,140円 )	4日目
6,486円 ( 7,135円 )	4日目
6,650円 ( 7,315円 )	4日目
6,608円 ( 7,269円 )	4日目
6,608円 ( 7,269円 )	4日目
6,608円 ( 7,269円 )	4日目
7,431円 ( 8,174円 )	4日目
7,431円 ( 8,174円 )	4日目
7,431円 ( 8,174円 )	4日目
8,397円 ( 9,237円 )	4日目
8,062円 ( 8,868円 )	4日目
8,062円 ( 8,868円 )	4日目
12,695円 ( 13,965円 )	4日目
12,635円 ( 13,899円 )	4日目
12,635円 ( 13,899円 )	4日目
5,905円 ( 6,496円 )	4日目
5,905円 ( 6,496円 )	4日目
5,905円 ( 6,496円 )	4日目
6,843円 ( 7,527円 )	4日目
6,843円 ( 7,527円 )	4日目
6,875円 ( 7,563円 )	4日目
7,081円 ( 7,789円 )	4日目
7,081円 ( 7,789円 )	4日目
7,081円 ( 7,789円 )	4日目
7,562円 ( 8,318円 )	4日目
7,562円 ( 8,318円 )	4日目
7,562円 ( 8,318円 )	4日目
8,022円 ( 8,824円 )	4日目
8,022円 ( 8,824円 )	4日目
8,022円 ( 8,824円 )	4日目
8,992円 ( 9,891円 )	4日目

基本情報

基本情報

【特長】・中空パイプを使用しており、軽量な作りになっています。

ご注意

ミスミでは標準品のみの取り扱いとなります。（1㎜単位寸法指定不可）

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
