フリーコネクタサイドF
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
GFJ-C77の仕様・寸法情報
種類
メタルジョイント
ジョイント形状
角度付
接続形状
通しあり
適用パイプ径(φ),(□)
28
材質
[アルミニウム] アルミダイカスト
固定方法
クランプ式ボルト締め
使用環境
標準
表面処理
なし
仕様データ
すべり荷重：800N
ボルト材質
アルミ
ねじ径(mm)
M6.5
対応シリーズ
グリーンフレームN・G
商品仕様
固定タイプ
-
-
商品情報
外形図
製品仕様
技術情報
- 材質：アルミダイカスト
ボルト・ナット：アルミ - 質量：85g
- 締付トルク11N・m（アルミボルト）
商品特長詳細
見分け方
詳細情報
基本情報
【特長】
・コネクタの両側でフレームの突起をグリップできます。
・フレーム取付け角度を自由に決めることができます。
・ボルトを締めると角度が固定されます。
・GF-G（43mm タイプ）フレームにもグリップが可能です。

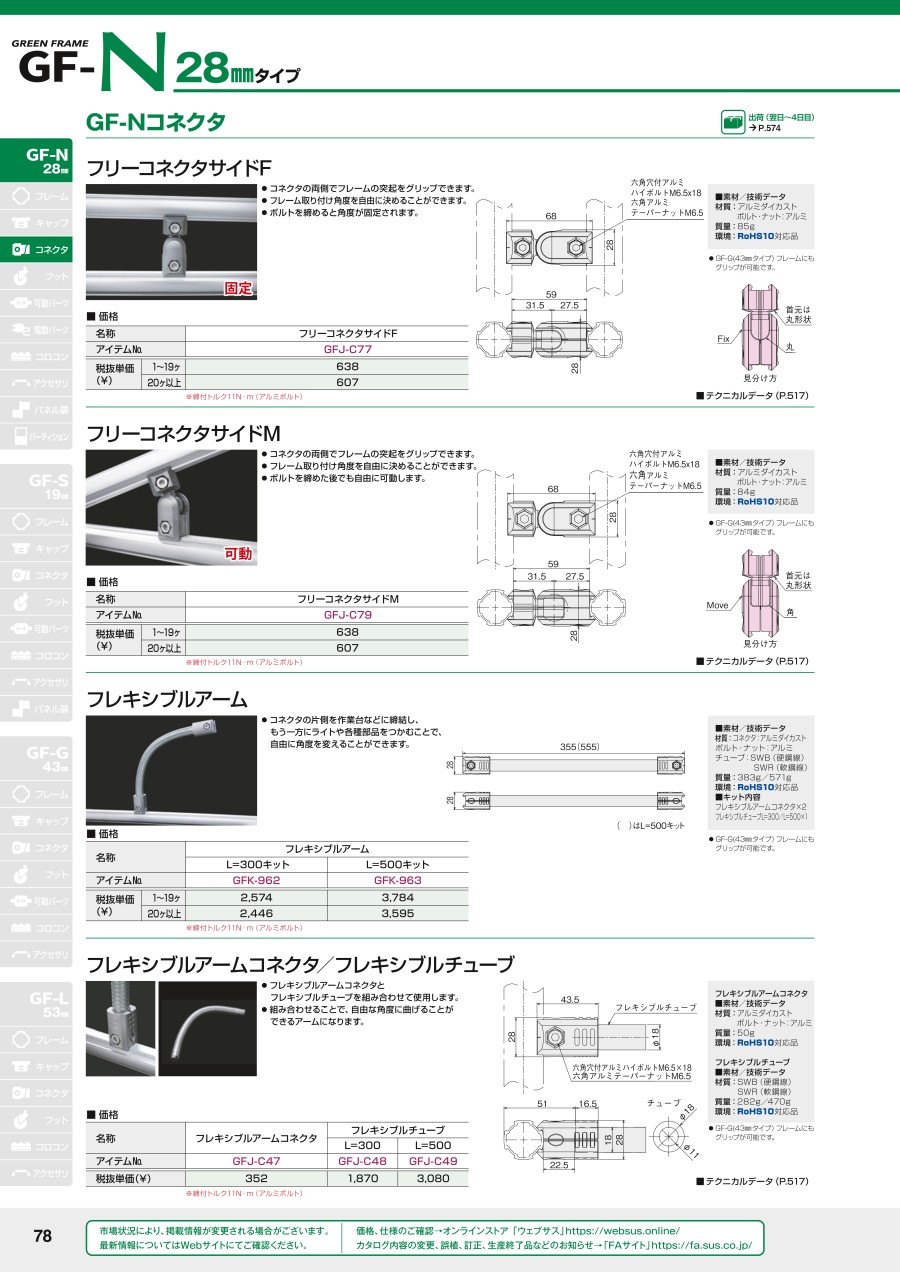

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ダイヤテックス
パイオラン 塗装養生テープ
フリーコネクタサイドFの型番GFJ-C77のページです。
型番GFJ-C77に関する仕様情報を記載しております。
フリーコネクタサイドFのレビュー
フレームの追加
5
5.02021/10/28
フレームを追加するので使用
交差角度がフリーなので
好きな角度でフレーム固定できた
0人が参考にしています。
作業台の組立
5
5.02020/10/30
作業台の補強用としてすぐに取り付けられるものを購入しました。
角度が変更できるためよかったです。
0人が参考にしています。
