SMC

ガイド付薄形シリンダ MGPシリーズ

Name: ガイド付薄形シリンダ MGPシリーズ
Brand: SMC
SKU: 221006298493
Rating: 4.5 (16 reviews)

カタログ

通常単価(税別): 13,126円～114,612円

税込単価: 14,439円～126,073円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

ガイド付薄形シリンダ。【特長】・ガイドロッド短縮、プレート厚み変更により、質量削減！省スペース化を実現...

詳細を確認

4.54.5

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。
型番が決まっている方はこちらから、お見積/ご注文下さい。
オートスイッチの詳細につきましては、カタログp486～p490をご参照下さい。スペック、材質の詳細はカタログをご参照ください。商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ

通常価格(税別)： 2,420円 (税込価格：2,662円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

ガイド付薄形シリンダ二次電池対応 25A-MGPシリーズ

通常価格(税別)： 16,042円 (税込価格：17,646円)

通常出荷日：5 日目～

未確定：候補が208型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

Φ12～Φ25／MGPM,MGPL,MGPA

EE部詳細図
(Φ12~Φ25、50st以下の場合)
221006298493_001

(mm)		(mm)
チューブ内径(mm)	f	チューブ内径(mm)	f
12	4.5	20	8.5
16	4.5	25	8

XX部詳細図
221006298493_003

T溝寸法

(mm)
チューブ内径 (mm)	a	b	c	d	e
12	4.4	7.4	3.7	2	6.2
16	4.4	7.4	3.7	2.5	6.7
20	5.4	8.4	4.5	2.8	7.8
25	5.4	8.4	4.5	3	8.2

注1) 12~025の50ストローク以下の形状は、EE部をご参照ください。

※ピン穴 (XAH9深さ6)を基準とし、一方のXX部は長穴(幅XA、長さXB、深さ3)をご使用いただくことで、ピン2点間の加工精度を緩和することができます。

※標準ストローク以外の中間ストロークにつきましては、P.537の中間ストロークの製作をご参照ください。

※チューブ内径12,016はM5×0.8ポートのみです。

※チューブ内径 20以上はRcポートのみ選択可能です。

MGMP、MGPL、MGPA共通寸法表																							(mm)
チューブ内径(mm)	標準ストローク(mm)	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P
チューブ内径(mm)	標準ストローク(mm)	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	無記号	TN	TF
12	10.20,30,40,50,75,100 125,150,175,200,250	42	29	6	7	6	26	10	7	58	M4	13	13	18	M4×0.7	10	M4×0.7	4.3	8	4.5	M5×0.8	―	―
16	10.20,30,40,50,75,100 125,150,175,200,250	46	33	8	7	6	30	10.5	7.5	64	M4	15	15	22	M5×0.8	12	M5×0.8	4.3	8	4.5	M5×0.8	―	―
20	20,30,40,50,75,100,125,150 175,200,250,300,350,400	53	37	10	8	8	36	11.5	9	83	M5	18	18	24	M5×0.8	13	M5×0.8	5.4	9.5	5.5	Rc1/8	NPT1/8	G1/8
25	20,30,40,50,75,100,125,150 175,200,250,300,350,400	53.5	37.5	10	8	7	42	11.5	10	93	M5	21	21	30	M6×1.0	15	M6×1.0	5.4	9.5	5.5	Rc1/8	NPT1/8	G1/8

チューブ内径 (mm)	PA	PB	PW	Q	R	S	T	U	VA	VB	WA					WB					X	XA	VB	YY	YL	Z
チューブ内径 (mm)	PA	PB	PW	Q	R	S	T	U	VA	VB	30st以下	30stを超え 100st以下	100stを超え 200st以下	200stを超え 300st以下	300stを超える	30st以下	30stを超え 100st以下	100stを超え 200st以下	200stを超え 300st以下	300stを超える	X	XA	VB	YY	YL	Z
12	13	8	18	14	48	22	56	41	50	37	20	40	110	200	―	15	25	60	105	―	23	3	3.5	M5×0.8	10	5
16	14.5	10	19	16	54	25	62	46	56	38	24	44	110	200	―	17	27	60	105	―	24	3	3.5	M5×0.8	10	5
20	13.5	10.5	25	18	70	30	81	54	72	44	24	44	120	200	300	29	39	77	117	167	28	3	3.5	M6×1.0	12	17
25	12.5	13.5	30	26	78	38	91	64	82	50	24	44	120	200	300	29	39	77	117	167	34	4	4.5	M6×1.0	12	17

MGPM(すべり軸)/A,DB,E寸法									(mm)	MGPL(ボールブッシュ) MGPA(高精度ボールブッシュ)/A,DB,E寸法									(mm)
MGPM(すべり軸)/A,DB,E寸法									(mm)	MGPL(ボールブッシュ) MGPA(高精度ボールブッシュ)/A,DB,E寸法									(mm)
チューブ内径 (mm)	A				DB	E				チューブ内径 (mm)	A				DB	E
チューブ内径 (mm)	50st以下	50stを超え 100st以下	100stを超え 200st以下	200stを超える	DB	注1) 50st以下	50stを超え 100st以下	100stを超え 200st以下	200stを超える	チューブ内径 (mm)	50st以下	50stを超え 100st以下	100stを超え 200st以下	200stを超える	DB	注1) 50st以下	50stを超え 100st以下	100stを超え 200st以下	200stを超える
12	42	60.5	82.5	82.5	8	0	18.5	40.5	40.5	12	43	55	84.5	84.5	6	1	13	42.5	42.5
16	46	64.5	92.5	92.5	10	0	18.5	46.5	46.5	16	49	65	94.5	94.5	8	3	19	48.5	48.5
20	53	77.5	77.5	110	12	0	24.5	24.5	57	20	59	76	100	117.5	10	6	23	47	64.5
25	53.5	77.5	77.5	109.5	16	0	24	24	56	25	65.5	81.5	100.5	117.5	13	12	28	47	64

Φ32～Φ63／MGPM,MGPL,MGPA

xx部詳細図
221006298493_007

T溝寸法

(mm)
チューブ内径 (mm)	a	b	c	d	e
32	6.5	10.5	5.5	3.5	9.5
40	6.5	10.5	5.5	4	11
50	8.5	13.5	7.5	4.5	13.5
63	11	17.8	10	7	18.5

※ピン穴 (XAH9 深さXL)を基準とし、一方のXX部は長穴(幅XA、長さXB、深さXC)をご使用いただくことで、ピン2点間の加工精度を緩和することができます。
※標準ストローク以外の中間ストロークにつきましてはお取り扱いがございません。
※Rcポートのみ選択可能です。

MGMP、MGPL、MGPA共通寸法表																							(mm)
チューブ内径(mm)	標準ストローク (mm)	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P
チューブ内径(mm)	標準ストローク (mm)	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	無記号	TN	TF
32	25,50,75 100,125,150 175,200,250 300,350,400	59.5	37.5	14	10	12	48	12	9	112	M6	24	24	34	M8×1.25	20	M8×1.25	6.7	11	7.5	Rc1/8	NPT1/8	G1/8
40		66	44	14	10	12	54	15	12	120	M6	27	27	40	M8×1.25	20	M8×1.25	6.7	11	7.5	Rc1/8	NPT1/8	G1/8
50		72	44	18	12	16	64	15	12	148	M8	32	32	46	M10×1.5	22	M10×1.5	8.6	14	9	Rc1/4	NPT1/4	G1/4
63		77	49	18	12	16	78	15.5	13.5	162	M10	39	39	58	M10×1.5	22	M10×1.5	8.6	―	9	Rc1/4	NPT1/4	G1/4

チューブ内径 (mm)	PA	PB	PW	Q	R	S	T	U	VA	VB	WA					WB					X	XA	XB	XC	XL	YY	YL	Z
チューブ内径 (mm)	PA	PB	PW	Q	R	S	T	U	VA	VB	25st 以下	25stを超え 100st以下	100stを超え 200st以下	200stを超え 300st以下	300stを超える	25st 以下	30stを超え 100st以下	100stを超え 200st以下	200stを超え 300st以下	300stを超える	X	XA	XB	XC	XL	YY	YL	Z
32	6.5	16	35.5	30	96	44	110	78	98	63	24	48	124	200	300	33	45	83	121	171	42	4	4.5	3	6	M8×1.25	16	21
40	13	18	39.5	30	104	44	118	86	106	72	24	48	124	200	300	34	46	84	122	172	50	4	4.5	3	6	M8×1.25	16	22
50	9	21.5	47	40	130	60	146	110	130	92	24	48	124	200	300	36	48	86	124	174	66	5	6	4	8	M10×1.5	20	24
63	13	28	58	50	130	70	158	124	142	110	28	52	128	200	300	38	50	88	124	174	80	5	6	4	8	M10×1.5	20	24

MGPM(すべり軸)/A,DB,E寸法							(mm)	MGPL(ボールブッシュ) MGPA(高精度ボールブッシュ)/A,DB,E寸法									(mm)
MGPM(すべり軸)/A,DB,E寸法							(mm)	MGPL(ボールブッシュ) MGPA(高精度ボールブッシュ)/A,DB,E寸法									(mm)
チューブ内径 (mm)	A			DB	E			チューブ内径 (mm)	A				DB	E
チューブ内径 (mm)	50st以下	50stを超え 200st以下	200stを超える	DB	50st以下	50stを超え 200st以下	200stを超える	チューブ内径 (mm)	50st以下	50stを超え 100st以下	100stを超え 200st以下	200stを超える	DB	注1) 50st以下	50stを超え 100st以下	100stを超え 200st以下	200stを超える
32	75	93.5	129.5	20	15.5	34	70	32	79.5	96.5	116.5	138.5	16	20	37	57	79
40	75	93.5	129.5	20	9	27.5	63.5	40	79.5	96.5	116.5	138.5	16	13.5	30.5	50.5	72.5
50	88.5	109.5	150.5	25	16.5	37.5	78.5	50	91.5	112.5	132.5	159.5	20	19.5	40.5	60.5	87.5
63	88.5	109.5	150.5	25	11.5	32.5	73.5	63	91.5	112.5	132.5	159.5	20	14.5	35.5	55.5	82.5

Φ80,Φ100／MGPM,MGPL,MGPA

(mm)
チューブ内径 (mm)	a	b	c	d	e
80	13.3	20.3	12	8	22.5
100	15.3	23.3	13.5	10	30

※ピン穴 (06H9深さ10) を基準とし、一方のXX部は長穴(幅X6、長さて、深さ5)をご使用いただくことで、ピン2点間の加工精度を緩和することができます。
※標準ストローク以外の中間ストロークにつきましてはお取り扱いがございません。
※Rcポートのみ選択可能です。

MGMP、MGPL、MGPA共通寸法表																											(mm)
チューブ内径(mm)	標準ストローク (mm)	B	C	DA	FA	FB	G	GA	GB	GC	H	HA	J	JA	JB	JC	K	L	MM	ML	NN	OA	OB	OL	P
																									無記号	TN	TF
80	25,50,75,100 125,150,175,200 250,300,350,400	96.5	56.5	22	16	24	91.5	19	16.5	14.5	202	M12	45.5	38	7.5	15	46	54	M12×1.75	25	M12×1.75	10.6	17.5	3	Rc3/8	NPT3/8	G3/8
100		116	66	26	19	31	111.5	22.5	20.5	18	240	M14	55.5	45	10.5	10	56	62	M14×2.0	31	M14×2.0	12.5	20	8	Rc3/8	NPT3/8	G3/8

チューブ内径 (mm)	PA	PB	PW	Q	R	S	T	U	VA	VB	WA					WB					X	YY	YL	Z
チューブ内径 (mm)	PA	PB	PW	Q	R	S	T	U	VA	VB	25st 以下	25stを超え 100st以下	100stを超え 200st以下	200stを超え 300st以下	300stを超える	25st 以下	30stを超え 100st以下	100stを超え 200st以下	200stを超え 300st以下	300stを超える	X	YY	YL	Z
32	14.5	25.5	74	52	174	75	198	156	180	140	28	52	128	200	300	42	54	92	128	178	100	M12×1.75	24	28
40	17.5	32.5	89	64	210	90	236	188	210	166	48	72	148	220	320	35	47	85	121	171	124	M14×2.0	28	11

MGPM(すべり軸)/A,DB,E寸法							(mm)	MGPL(ボールブッシュ) MGPA(高精度ボールブッシュ)/A,DB,E寸法									(mm)
MGPM(すべり軸)/A,DB,E寸法							(mm)	MGPL(ボールブッシュ) MGPA(高精度ボールブッシュ)/A,DB,E寸法									(mm)
チューブ内径 (mm)	A			DB	E			チューブ内径 (mm)	A				DB	E
チューブ内径 (mm)	50st以下	50stを超え 200st以下	200stを超える	DB	50st以下	50stを超え 200st以下	200stを超える	チューブ内径 (mm)	50st以下	50stを超え 100st以下	100stを超え 200st以下	200stを超える	DB	注1) 50st以下	50stを超え 100st以下	100stを超え 200st以下	200stを超える
80	104.5	131.5	180.5	30	8	35	84	80	104.5	128.5	158.5	191.5	25	8	32	62	95
100	126.5	151.5	190.5	36	10.5	35.5	74.5	100	119.5	145.5	178.5	201.5	30	3.5	29.5	62.5	85.5

TOPに戻る

構造図／構成部品

MGPM12～25	MGPM32～100	MGPL12～25 MGPA12～25	MGPL32～100 MGPA32～100

構成部品
番号	名称	材質	備考
1	ボディ	アルミニウム合金	硬質アルマイト
2	ピストン	アルミニウム合金
3	ピストンロッド	ステンレス	Φ12～Φ25
3	ピストンロッド	炭素鋼	Φ32～Φ100	硬質クロームめっき
4	カラー	アルミニウム合金	クロメート
5	ヘッドカバー	アルミニウム合金	Φ12～Φ63	クロメート
5	ヘッドカバー	アルミニウム合金	Φ80～Φ100	塗装
6	ガイドロッド	炭素鋼	硬質クロームめっき
7	プレート	炭素鋼	ニッケルめっき
8	プレート取付ボルト	炭素鋼	ニッケルめっき
9	ガイド用ボルト	炭素鋼	ニッケルめっき
10	止め輪	炭素工具鋼	燐酸塩被膜
11	止め輪	炭素工具鋼	燐酸塩被膜
12	ダンパA	ウレタン
13	ダンパB	ウレタン
14	磁石	―
15	プラグ	炭素鋼	Φ12、Φ16	ニッケルめっき
15	六角穴付プラグ	炭素鋼	Φ20～Φ100	ニッケルめっき
16	すべり軸受	軸受合金
17	ボールブッシュ
18	スペーサ	アルミニウム合金
19	鋼球	炭素鋼	Φ12～Φ50
20	プラグ	炭素鋼	Φ63～Φ100	ニッケルめっき
21※	ピストンパッキン	NBR
22※	ロッドパッキン	NBR
23※	ガスケットA	NBR
24※	ガスケットB	NBR

注) すべり軸受部にフェルトは装着していません。

交換部品／パッキンセット
チューブ内径 (mm)	手配番号	内容
12	MGP12-Z-PS	上記番号㉑.㉒、㉓.㉔のセット
16	MGP16-Z-PS
20	MGP20-Z-PS
25	MGP25-Z-PS
32	MGP32-Z-PS
40	MGP40-Z-PS
50	MGP50-Z-PS
63	MGP63-Z-PS
80	MGP80-Z-PS
100	MGP100-Z-PS

※パッキンセットは21~24までが一式になっておりますので、各チューブ内径の手配番号にて手配ください。
※パッキンセットにはグリースパックは付属しませんので別途手配してください。
グリース品番：GR-S-010 (10g)

TOPに戻る

規格表

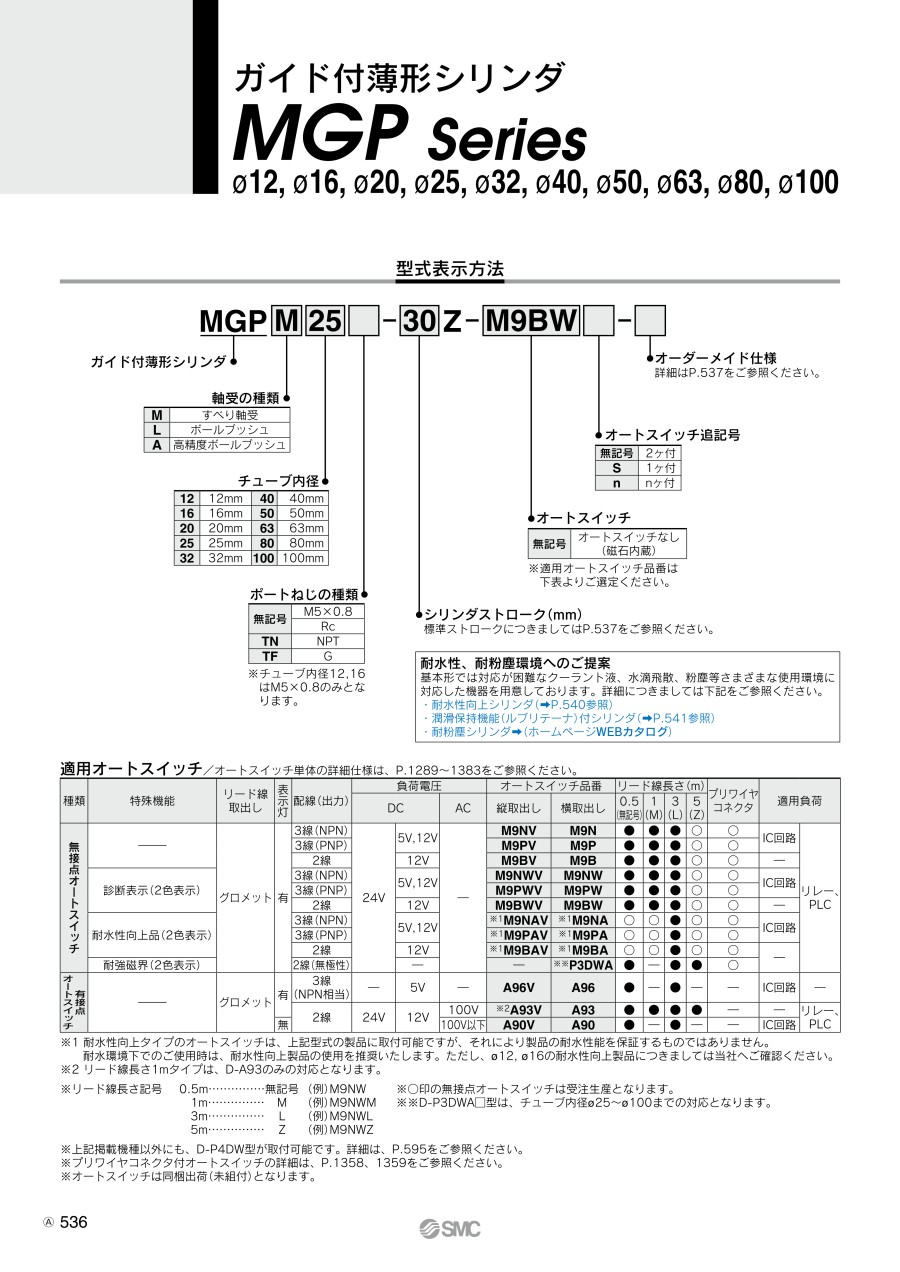

型式例

①

②

③

④

⑤

⑥

⑦

MGP

－

MGP

－

M9BW

（オートスイッチ付）

①ガイド付薄形シリンダ

②軸受の種類

③チューブ内径

④ポートのねじ種類

⑤シリンダストローク(mm)

⑥オートスイッチ

⑦オートスイッチ追記号

　すべり軸受

12mm

40mm

無記号

M5×0.8

無記号

オートスイッチなし
（磁石内蔵）

無記号

2ケ付

　ボールブッシュ

16mm

50mm

ｓ

1ケ付

　高精度ボールブッシュ

20mm

63mm

NPT

ｎ

nケ付

25mm

80mm

32mm

100

100mm

※チューブ内径12,16 はM5×0.8のみとなります。

[ ! ]オートスイッチ付きは一部のお取り扱いとなります。
　「商品情報未掲載」となりますので最上部の検索窓に型番をご入力いただき「型番見積/注文」画面にてカートに追加して確認ください。

■仕様

チューブ内径（mm）

100

作動方式

複動形

使用流体

空気

保証耐圧力

1.5MPa

最高使用圧力

1.0MPa

最低使用圧力

0.12Mpa

0.1MPa

周囲温度および使用流体温度

－10℃～60℃（凍結なきこと）

使用ピストン速度^注）

50～500mm/s

50～400mm/s

クッション

両側ラバークッション

給油

不要（無給油）

ストローク長さの許容差

+0.15、-0 mm

注）無負荷での速度です。使用条件によっては、使用ピストン速度を満足しない場合があります。
　 P.545~551のグラフより、負荷を考慮してご選定ください。

[ ! ]ラバークッション仕様です。エアクッション仕様は>>こちらをご参照ください。

■標準ストローク

チューブ内径(mm)	標準ストローク(mm)
12、16	10、20、30、40,50,75,100,125,150,175,200,250
20、25	20,30,40,50,75,100,125,150,175,200,250,300,350,400
32～100	25,50,75,100,125,150,175,200,250,300,350,400

■理論出力値 221006298493_016

　　（N）

チューブ内径(mm)	ロッド径 (mm)	作動方向	受圧面積 (mm²)	使用圧力(Mpa)
チューブ内径(mm)	ロッド径 (mm)	作動方向	受圧面積 (mm²)	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
12	6	OUT	113	23	34	45	57	68	79	90	102	113
12	6	IN	85	17	25	34	42	51	59	68	76	85
16	8	OUT	201	40	60	80	101	121	141	161	181	201
16	8	IN	151	30	45	60	75	90	106	121	136	151
20	10	OUT	314	63	94	126	157	188	220	251	283	314
20	10	IN	236	47	71	94	118	141	165	188	212	236
25	10	OUT	491	98	147	196	245	295	344	393	442	491
25	10	IN	412	82	124	165	206	247	289	330	371	412
32	14	OUT	804	161	241	322	402	483	563	643	724	804
32	14	IN	650	130	195	260	325	390	455	520	585	650
40	14	OUT	1257	251	377	503	628	754	880	1005	1131	1257
40	14	IN	1103	221	331	441	551	662	772	882	992	1103
50	18	OUT	1963	393	589	785	982	1178	1374	1571	1767	1963
50	18	IN	1709	342	513	684	855	1025	1196	1367	1538	1709
63	18	OUT	3117	623	935	1247	1559	1870	2182	2494	2806	3117
63	18	IN	2863	573	859	1145	1431	1718	2004	2290	2576	2863
80	22	OUT	5027	1005	1508	2011	2513	3016	3519	4021	4524	5027
80	22	IN	4646	929	1394	1859	2323	2778	3252	3717	4182	4646
100	26	OUT	7854	1571	2356	3142	3927	4712	5498	6283	7069	7854
100	26	IN	7323	1465	2197	2929	3662	4394	5126	5858	6591	7323

注)理論出力 (N) =圧力 (MPa) ×受圧面積(mm) となります。

TOPに戻る

オートスイッチ

■適用オートスイッチ

種類

特殊機能

リード線
取出し

表示灯

配線(出力)

負荷電圧

オートスイッチ品番

リード線長さ(m)

プリワイヤ
コネクタ

適用負荷

縦取出し

横取出し

0.5
(無記号)

1
(M)

3
(L)

5
(Z)

無接点
オートスイッチ

―

グロメット

有

3線(NPN)

24V

5V,12V

―

M9NV

M9N

●

〇

IC回路

リレー、
PLC

3線(PNP)

M9PV

M9P

●

〇

2線

12V

M9BV

M9B

●

〇

―

診断表示
(2色表示)

3線(NPN)

5V,12V

M9NWV

M9NW

●

〇

IC回路

3線(PNP)

M9PWV

M9PW

●

〇

2線

12V

M9BWV

M9BW

●

〇

―

耐水性向上品
(2色表示)

3線(NPN)

5V,12V

※1 M9NAV

※1 M9NA

〇

●

〇

IC回路

3線(PNP)

※1 M9PAV

※1 M9PA

〇

●

〇

2線

12V

※1 M9BAV

※1 M9BA

〇

●

〇

―

診断出力付(2色表示)

2線(無極性)

5V,12V

―

※※P3DWA

●

―

●

〇

有接点
オートスイッチ

―

グロメット

有

3線
(PNP相当)

―

A96V

A96

●

〇

IC回路

―

2線

24V

12V

100V

A93V

A93

●

※2〇

―

リレー、
PLC

無

100V以下

A90V

A90

●

※2〇

IC回路

[ ! ]オートスイッチは別売です。

[ ! ]オートスイッチ付き型番は一部のお取り扱いとなり「商品情報未掲載」です。

　　ページ左側の絞り込み条件では検索出来ませんが、最上部の「検索窓」にオートスイッチなし型番にオートスイッチ品番の一部をを加え検索すると表示されます。

　　検索例：MGPM32-50Z-M9N

　　表示された型番から「型番見積/注文」画面に進みご確認ください。

[ ! ]オートスイッチの詳細仕様は表中のリンクから商品ページにてご確認ください。

※1 耐水性向上タイプのオートスイッチは、上記型式の製品に取付可能ですが、それにより製品の耐水性能を保証するものではありません。

　　耐水環境下でのご使用時は、耐水性向上製品の使用を推奨いたします。

※2 使用負荷電圧はDC24Vとなります。

※リード線長さ記号 0.5m............. ·無記号 (例) M9NW

　　　　　　　　　 1m.……........ M (例) M9NWM

　　　　　　　　　 3m...…......... L (例) M9NWL

　　　　　　　　　 5m............... Z (例) M9NWZ

※○印のオートスイッチは受注生産となります。

※D-P3DWA 型は、チューブ内径25~100までの対応となります。

※上記掲載機種以外にも、D-P4DW型が取付可能です。

商品特長詳細

4種類の取付が可能

3種類の軸受が選択可能

TOPに戻る

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

使用圧力

(MPa)

ポートねじの種類

軸受の種類

オーダーメイド仕様

オプション

RoHS2（10物質）?

最小発注数量

10	12	0.12～1.0	M5×0.8	高精度ボールブッシュ	なし	標準品（オプションなし）	-	1個
20	12	0.12～1.0	M5×0.8	高精度ボールブッシュ	なし	標準品（オプションなし）	-	1個
30	12	0.12～1.0	M5×0.8	高精度ボールブッシュ	なし	標準品（オプションなし）	-	1個
10	16	0.12～1.0	M5×0.8	高精度ボールブッシュ	なし	標準品（オプションなし）	-	1個
20	16	0.12～1.0	M5×0.8	高精度ボールブッシュ	なし	標準品（オプションなし）	-	1個
30	16	0.12～1.0	M5×0.8	高精度ボールブッシュ	なし	標準品（オプションなし）	-	1個
75	16	0.12～1.0	M5×0.8	高精度ボールブッシュ	なし	標準品（オプションなし）	-	1個
20	20	0.1～1.0	Rc	高精度ボールブッシュ	なし	標準品（オプションなし）	-	1個
20	25	0.1～1.0	Rc	高精度ボールブッシュ	なし	標準品（オプションなし）	-	1個
25	32	0.1～1.0	Rc	高精度ボールブッシュ	なし	標準品（オプションなし）	-	1個
50	32	0.1～1.0	Rc	高精度ボールブッシュ	なし	標準品（オプションなし）	-	1個
25	40	0.1～1.0	Rc	高精度ボールブッシュ	なし	標準品（オプションなし）	-	1個
10	12	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
20	12	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
30	12	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
40	12	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
50	12	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
75	12	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	-	1個
100	12	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	-	1個
125	12	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	-	1個
150	12	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	-	1個
175	12	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	-	1個
200	12	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	-	1個
250	12	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	-	1個
10	16	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
20	16	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
30	16	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
40	16	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
50	16	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
75	16	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	-	1個
100	16	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	-	1個
125	16	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	-	1個
150	16	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	-	1個
175	16	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	-	1個
200	16	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	-	1個
250	16	0.12～1.0	M5×0.8	ボールブッシュ	なし	標準品（オプションなし）	-	1個
20	20	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
30	20	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
40	20	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
50	20	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
75	20	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	-	1個
100	20	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	-	1個
125	20	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	-	1個
150	20	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	-	1個
175	20	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	-	1個
200	20	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	-	1個
250	20	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	-	1個
300	20	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	-	1個
10	25	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	-	1個
20	25	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
30	25	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
40	25	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
50	25	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	非対応	1個
75	25	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	-	1個
100	25	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	-	1個
125	25	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	-	1個
150	25	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	-	1個
175	25	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	-	1個
200	25	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	-	1個
250	25	0.1～1.0	Rc	ボールブッシュ	なし	標準品（オプションなし）	-	1個

通常単価(税別) (税込単価)	通常出荷日

20,316円 ( 22,348円 )	6日目
20,268円 ( 22,295円 )	6日目
21,392円 ( 23,531円 )	在庫品1日目当日出荷可能
19,828円 ( 21,811円 )	6日目
21,623円 ( 23,785円 )	在庫品1日目当日出荷可能
21,015円 ( 23,117円 )	6日目
27,321円 ( 30,053円 )	6日目
23,209円 ( 25,530円 )	6日目
25,584円 ( 28,142円 )	在庫品1日目当日出荷可能
32,259円 ( 35,485円 )	6日目
35,865円 ( 39,452円 )	6日目
33,677円 ( 37,045円 )	6日目
18,167円 ( 19,984円 )	在庫品1日目当日出荷可能
18,107円 ( 19,918円 )	在庫品1日目当日出荷可能
18,680円 ( 20,548円 )	在庫品1日目当日出荷可能
19,256円 ( 21,182円 )	在庫品1日目当日出荷可能
20,317円 ( 22,349円 )	在庫品1日目当日出荷可能
21,268円 ( 23,395円 )	在庫品1日目当日出荷可能
23,542円 ( 25,896円 )	在庫品1日目当日出荷可能
24,142円 ( 26,556円 )	在庫品1日目当日出荷可能
25,578円 ( 28,136円 )	在庫品1日目当日出荷可能
25,767円 ( 28,344円 )	6日目
28,453円 ( 31,298円 )	6日目
29,879円 ( 32,867円 )	6日目
19,242円 ( 21,166円 )	在庫品1日目当日出荷可能
20,317円 ( 22,349円 )	在庫品1日目当日出荷可能
20,022円 ( 22,024円 )	在庫品1日目当日出荷可能
21,392円 ( 23,531円 )	在庫品1日目当日出荷可能
21,172円 ( 23,289円 )	在庫品1日目当日出荷可能
23,542円 ( 25,896円 )	在庫品1日目当日出荷可能
24,617円 ( 27,079円 )	在庫品1日目当日出荷可能
24,305円 ( 26,736円 )	6日目
27,965円 ( 30,762円 )	在庫品1日目当日出荷可能
27,047円 ( 29,752円 )	6日目
28,417円 ( 31,259円 )	6日目
31,158円 ( 34,274円 )	6日目
23,542円 ( 25,896円 )	在庫品1日目当日出荷可能
22,992円 ( 25,291円 )	在庫品1日目当日出荷可能
23,800円 ( 26,180円 )	在庫品1日目当日出荷可能
24,617円 ( 27,079円 )	在庫品1日目当日出荷可能
25,577円 ( 28,135円 )	在庫品1日目当日出荷可能
27,842円 ( 30,626円 )	在庫品1日目当日出荷可能
28,452円 ( 31,297円 )	在庫品1日目当日出荷可能
29,889円 ( 32,878円 )	在庫品1日目当日出荷可能
29,879円 ( 32,867円 )	6日目
32,763円 ( 36,039円 )	在庫品1日目当日出荷可能
33,990円 ( 37,389円 )	6日目
38,510円 ( 42,361円 )	在庫品1日目当日出荷可能
24,803円 ( 27,283円 )	在庫品1日目当日出荷可能
24,764円 ( 27,240円 )	在庫品1日目当日出荷可能
25,340円 ( 27,874円 )	在庫品1日目当日出荷可能
25,914円 ( 28,505円 )	在庫品1日目当日出荷可能
26,489円 ( 29,138円 )	在庫品1日目当日出荷可能
27,926円 ( 30,719円 )	6日目
29,363円 ( 32,299円 )	在庫品1日目当日出荷可能
30,799円 ( 33,879円 )	6日目
30,748円 ( 33,823円 )	在庫品1日目当日出荷可能
32,118円 ( 35,330円 )	6日目
35,110円 ( 38,621円 )	在庫品1日目当日出荷可能
36,230円 ( 39,853円 )	6日目

基本情報

基本情報

ガイド付薄形シリンダ。
【特長】
・ガイドロッド短縮、プレート厚み変更により、質量削減！省スペース化を実現しました
・ガイドロッド最大22mm短縮により、シリンダ取付時の逃がし加工量を削減します
・2面に小型オートスイッチ、耐強磁界オートスイッチ直接取付可能
・4種類の取付が可能。2方向からの配管が可能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。
型番が決まっている方はこちらから、お見積/ご注文下さい。
オートスイッチの詳細につきましては、カタログp486～p490をご参照下さい。スペック、材質の詳細はカタログをご参照ください。商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ガイド付薄形シリンダエアクッション付 MGPシリーズ
同商品タイプのエアクッション付となります。用途にあわせて比較検討可能です。
SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品に適合するポリウレタンチューブとなります。シリンダとあわせて検討可能です。
SMC
ワンタッチ管継手 KQ2シリーズストレート KQ2H
本商品に適合する継手（ストレート：KQ2H）です。シリンダとあわせて検討可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ガイド付薄形シリンダ MGPシリーズのレビュー

4.5平均満足度：4.516件のレビュー

星5
63%
星4
31%
星3
6%
星2
0%
星1
0%

設備に使用

満足度：4.02018/12/26

エアゾール製品を缶に充填するための設備にてポンプ部やキャップの打ち込みに利用しています。性能に満足しており、以前からリピ...もっと読む

2人が参考にしています。

エアシリンダーを使用している機器の整備

満足度：5.02023/06/30

以前は、リニアブッシュと一般形シリンダーの組み合わせを使用していた箇所を、ガイド一体のシリンダーに置き換えました。この...もっと読む

1人が参考にしています。

パレットの上げ下げ

満足度：5.02023/05/29

やや重い部材を持ち上げる機構に使用。ガイドがついているので、取り付けるだけで設計が済むので作業が楽になりました。

1人が参考にしています。

装置の流動部分の一部

満足度：4.02020/05/13

以前設置したシリンダーが破損して急いで探していました。早く納入したので交換もすぐできたので助かりました。金額がもう少...もっと読む

1人が参考にしています。

コンベアのストッパーとして使用しています。

満足度：4.02019/01/08

横方向からの力が加わる際はガイドロッドを取り付けていましたが、本製品はガイドロッド一体型なのでコスト削減ができます。

1人が参考にしています。

16件全て見る

よくあるご質問（FAQ）

Qリニアガイド付薄型シリンダ：MXZシリーズの特徴と、他のガイド付シリンダ（MXH、MGP）との使い分けについて知りたい。

リニアガイド付のコンパクトなユニット製品（JCQシリンダがベース）であり、お客様の設計工数やシリンダ・ガイド・ブラケットに関係する工数が削減されます。
MXZシリーズは、MXHよりもコンパクトな設計となっています。
また、ストッパとしての使用が可能です（ワークの方向は限定あり）。始めからある先端振れ量は、 MXZとMXHの方がMGPより高精度です。荷重を加えた場合の剛性ではMGPが優れています。

QMGPシリーズの旧タイプとZ付き現行品の違いは、なんですか？

MGPシリーズは2012年4月に生産終了し、ＭＧＰ-Zシリーズにリフレッシュしました。Z付き新タイプは、軽量化や小型オートスイッチ対応など、より使いやすくした製品です。
取付け等の互換性は確保されていますが、下記の点が変更されています。
１）オートスイッチが丸溝タイプのみに変更になります。（既存のD-Ｙ∗/D-Ｚ∗は取付けできません）
　　旧製品から交換する場合は、オートスイッチを含めて手配して頂けますようお願いいたします。
２）プレート肉厚を適正化しました。
３）ガイドロッド長さを適正化しました。

QMGPシリーズで、中間ストロークは製作可能ですか？

一般的な中間ストロークは、1つ上のストロークのボディにスペーサを入れて対応します。
MGPのチューブ内径により、1mmあるいは5mm単位でストロークを指定できます。
専用ボディが必要な場合は、オーダーメイド：-XB10で対応できます。

その他のよくあるご質問（3件）を見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ガイド付薄形シリンダ MGPシリーズ	ガイド付薄形シリンダ MGPシリーズフランジ付	ガイド付薄形シリンダエアクッション付 MGPシリーズ	ガイド付薄形シリンダ MGPシリーズガイド部ルブリテーナ付	潤滑保持機能（ルブリテーナ）付ガイド付薄形シリンダ MGPシリーズ	ガイド付薄形シリンダ MGPシリーズ耐水性向上タイプ
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	13,126円-	15,849円 -	17,316円 -	19,138円 -	19,588円 -	20,473円 -
通常出荷日	在庫品1日目〜	19日目	在庫品1日目〜	6日目〜	6日目〜	在庫品1日目〜
種類	ガイド付シリンダ	ガイド付シリンダ	ガイド付シリンダ	ガイド付シリンダ	ガイド付シリンダ	ガイド付シリンダ
シリンダ作動方式	複動	複動	複動	複動	複動	複動
ロッド作動方式	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド
本体形状	ガイド付	ガイド付	ガイド付	ガイド付	ガイド付	ガイド付
付加機能	標準 / ロッド回り止め機能付	標準	標準 / ロッド回り止め機能付	標準	標準 / ロッド回り止め機能付	標準
