ガイド付薄形シリンダエアクッション付 MGPシリーズ

ガイド付薄形シリンダエアクッション付 MGPシリーズ
通常単価:
-
通常出荷日:
8日目~

省スペース化を実現したガイド付薄形シリンダ。
【特長】
・ガイドロッド短縮、プレート厚み変更により、質量最大24%削減!
・ガイドロッド最大22mm短縮により、シリンダ取付時の逃がし加工量を削減します。
・2面に小型オートスイッチ、耐強磁界オートスイッチ直接取付可能。
・4種類の取付が可能。2方向からの配管が可能。
・エアクッション付。

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • オートスイッチの詳細につきましては、カタログp486~p490をご参照下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

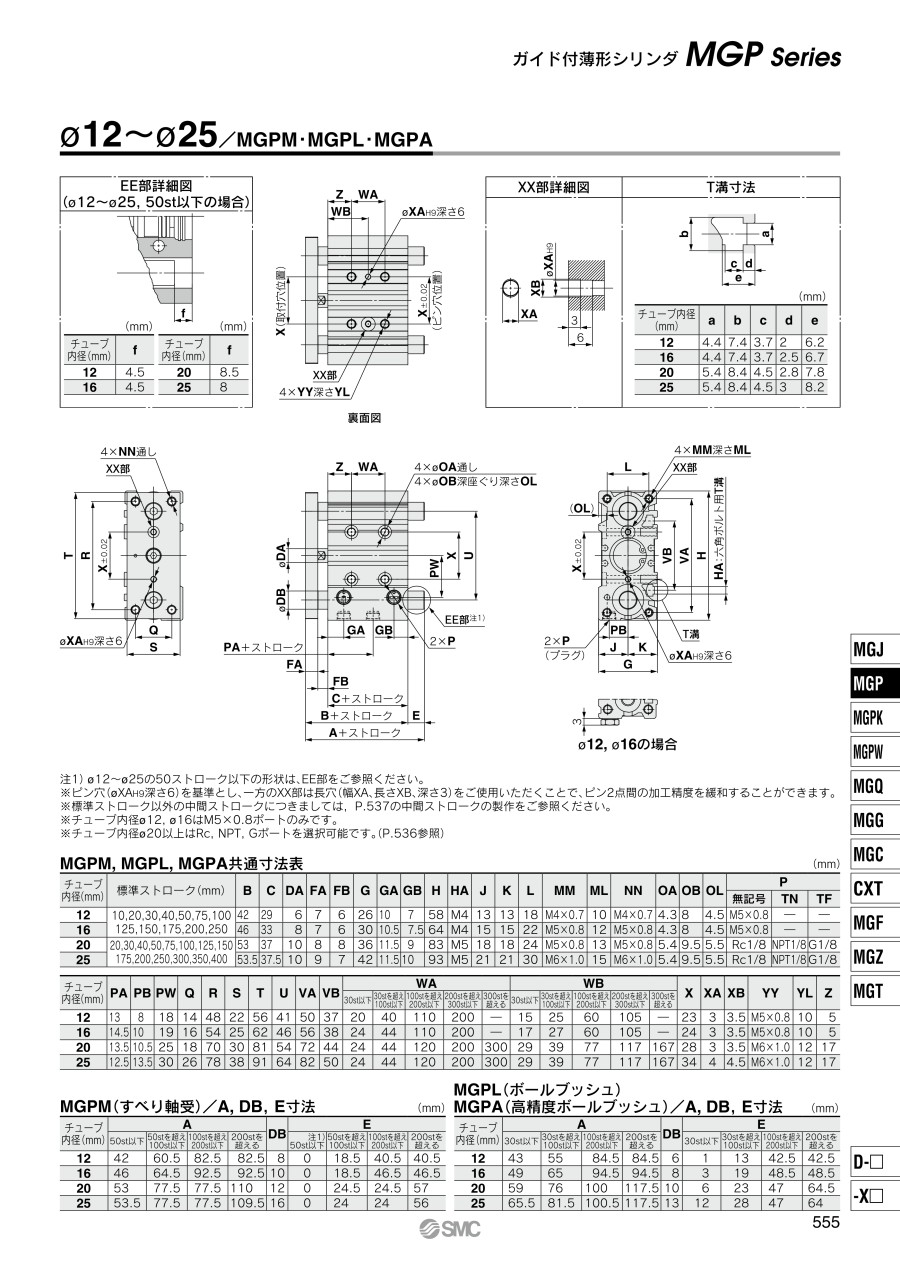

ガイド付薄形シリンダ/エアクッション付 MGPシリーズの仕様

4種類の取付が可能、2方向からの配管が可能

4種類の取付/2方向からの配管

4種類の取付/2方向からの配管

3種類の軸受が選択可能

すべり軸受/ボールブッシュ/高精度ボールブッシュ

すべり軸受/ボールブッシュ/高精度ボールブッシュ

エアクッション付

チューブ内径(mm)削減率(%)質量(kg)
φ16121.28
φ20181.91
φ25222.52
φ32243.57
φ40234.13
φ50236.56
φ63228.04
φ802111.35
φ1001917.72

従来品MGPMエアクッション200ストロークと比較。

  • 質量最大24%削減。
  • 性能・強度は従来品MGPエアクッションシリーズと同等。
  • 取付寸法は従来品MGPエアクッションシリーズと同等。
ガイドロッド最大35.5mm短縮

ガイドロッド最大35.5mm短縮

チューブ内径ガイドロッド
短縮寸法New寸法
φ3233.59
φ4033.52.5
φ502212.5
φ63227.5
φ8035.510
φ10035.510.5

(単位:mm)

従来品MGPMエアクッション50ストロークと比較。

仕様

チューブ内径(mm)1620253240506380100
作動方式複動形
使用流体空気
保証耐圧力1.5MPa
最高使用圧力1.0MPa
最低使用圧力0.15MPa0.12MPa
周囲温度および使用流体温度-10~60℃(ただし、凍結なきこと)
使用ピストン速度注)50~500mm/s50~400mm/s
クッション両側エアクッション(ダンパなし)
給油不要(無給油)
ストローク長さの許容値0~+1.5mm

無負荷での速度。使用条件によっては、使用ピストン速度を満足しない場合あり。

標準ストローク表

表示記号 エアクッショ

表示記号
エアクッション

チューブ内径(mm)標準ストローク(mm)
1625, 50, 75, 100, 125, 150, 175, 200, 250
20~6325, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400
80, 10050, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400
型番
MGPA16-25AZ
MGPA16-50AZ
MGPA16-75AZ
MGPA16-100AZ
MGPA16-125AZ
MGPA16-150AZ
MGPA16-175AZ
MGPA16-200AZ
MGPA16-250AZ
MGPA20-25AZ
MGPA20-50AZ
MGPA20-75AZ
MGPA20-100AZ
MGPA20-125AZ
MGPA20-150AZ
MGPA20-175AZ
MGPA20-200AZ
MGPA20-250AZ
MGPA20-300AZ
MGPA20-350AZ
MGPA20-400AZ
MGPA20TF-25AZ
MGPA20TF-50AZ
MGPA20TF-75AZ
MGPA20TF-100AZ
MGPA20TF-125AZ
MGPA20TF-150AZ
MGPA20TF-175AZ
MGPA20TF-200AZ
MGPA20TF-250AZ
MGPA20TF-300AZ
MGPA20TF-350AZ
MGPA20TF-400AZ
MGPA20TN-25AZ
MGPA20TN-50AZ
MGPA20TN-75AZ
MGPA20TN-100AZ
MGPA20TN-125AZ
MGPA20TN-150AZ
MGPA20TN-175AZ
MGPA20TN-200AZ
MGPA20TN-250AZ
MGPA20TN-300AZ
MGPA20TN-350AZ
MGPA20TN-400AZ
MGPA25-25AZ
MGPA25-50AZ
MGPA25-75AZ
MGPA25-100AZ
MGPA25-125AZ
MGPA25-150AZ
MGPA25-175AZ
MGPA25-200AZ
MGPA25-250AZ
MGPA25-300AZ
MGPA25-350AZ
MGPA25-400AZ
MGPA25TF-25AZ
MGPA25TF-50AZ
MGPA25TF-75AZ
型番通常単価最小発注数量スライド値引通常
出荷日
シリンダ(チューブ)内径
(φ)
ストローク
(mm)
周囲温度
(℃)
使用圧力
(MPa)
ポートねじの種類 軸受の種類

-

1個

8日目

1625-10~600.15~1M5x0.8高精度ボールブッシュ

-

1個

8日目

1650-10~600.15~1M5x0.8高精度ボールブッシュ

-

1個

8日目

1675-10~600.15~1M5x0.8高精度ボールブッシュ

-

1個

8日目

16100-10~600.15~1M5x0.8高精度ボールブッシュ

-

1個

8日目

16125-10~600.15~1M5x0.8高精度ボールブッシュ

-

1個

8日目

16150-10~600.15~1M5x0.8高精度ボールブッシュ

-

1個

8日目

16175-10~600.15~1M5x0.8高精度ボールブッシュ

-

1個

8日目

16200-10~600.15~1M5x0.8高精度ボールブッシュ

-

1個

15日目

16250-10~600.15~1M5x0.8高精度ボールブッシュ

-

1個

8日目

2025-10~600.12~1Rc高精度ボールブッシュ

-

1個

8日目

2050-10~600.12~1Rc高精度ボールブッシュ

-

1個

8日目

2075-10~600.12~1Rc高精度ボールブッシュ

-

1個

8日目

20100-10~600.12~1Rc高精度ボールブッシュ

-

1個

8日目

20125-10~600.12~1Rc高精度ボールブッシュ

-

1個

8日目

20150-10~600.12~1Rc高精度ボールブッシュ

-

1個

8日目

20175-10~600.12~1Rc高精度ボールブッシュ

-

1個

8日目

20200-10~600.12~1Rc高精度ボールブッシュ

-

1個

15日目

20250-10~600.12~1Rc高精度ボールブッシュ

-

1個

15日目

20300-10~600.12~1Rc高精度ボールブッシュ

-

1個

15日目

20350-10~600.12~1Rc高精度ボールブッシュ

-

1個

15日目

20400-10~600.12~1Rc高精度ボールブッシュ

-

1個

21日目

2025-10~600.12~1G高精度ボールブッシュ

-

1個

21日目

2050-10~600.12~1G高精度ボールブッシュ

-

1個

21日目

2075-10~600.12~1G高精度ボールブッシュ

-

1個

21日目

20100-10~600.12~1G高精度ボールブッシュ

-

1個

21日目

20125-10~600.12~1G高精度ボールブッシュ

-

1個

21日目

20150-10~600.12~1G高精度ボールブッシュ

-

1個

21日目

20175-10~600.12~1G高精度ボールブッシュ

-

1個

21日目

20200-10~600.12~1G高精度ボールブッシュ

-

1個

21日目

20250-10~600.12~1G高精度ボールブッシュ

-

1個

21日目

20300-10~600.12~1G高精度ボールブッシュ

-

1個

21日目

20350-10~600.12~1G高精度ボールブッシュ

-

1個

21日目

20400-10~600.12~1G高精度ボールブッシュ

-

1個

8日目

2025-10~600.12~1NPT高精度ボールブッシュ

-

1個

8日目

2050-10~600.12~1NPT高精度ボールブッシュ

-

1個

8日目

2075-10~600.12~1NPT高精度ボールブッシュ

-

1個

8日目

20100-10~600.12~1NPT高精度ボールブッシュ

-

1個

8日目

20125-10~600.12~1NPT高精度ボールブッシュ

-

1個

8日目

20150-10~600.12~1NPT高精度ボールブッシュ

-

1個

8日目

20175-10~600.12~1NPT高精度ボールブッシュ

-

1個

8日目

20200-10~600.12~1NPT高精度ボールブッシュ

-

1個

15日目

20250-10~600.12~1NPT高精度ボールブッシュ

-

1個

15日目

20300-10~600.12~1NPT高精度ボールブッシュ

-

1個

15日目

20350-10~600.12~1NPT高精度ボールブッシュ

-

1個

15日目

20400-10~600.12~1NPT高精度ボールブッシュ

-

1個

8日目

2525-10~600.12~1Rc高精度ボールブッシュ

-

1個

8日目

2550-10~600.12~1Rc高精度ボールブッシュ

-

1個

8日目

2575-10~600.12~1Rc高精度ボールブッシュ

-

1個

8日目

25100-10~600.12~1Rc高精度ボールブッシュ

-

1個

8日目

25125-10~600.12~1Rc高精度ボールブッシュ

-

1個

8日目

25150-10~600.12~1Rc高精度ボールブッシュ

-

1個

8日目

25175-10~600.12~1Rc高精度ボールブッシュ

-

1個

8日目

25200-10~600.12~1Rc高精度ボールブッシュ

-

1個

15日目

25250-10~600.12~1Rc高精度ボールブッシュ

-

1個

15日目

25300-10~600.12~1Rc高精度ボールブッシュ

-

1個

15日目

25350-10~600.12~1Rc高精度ボールブッシュ

-

1個

15日目

25400-10~600.12~1Rc高精度ボールブッシュ

-

1個

21日目

2525-10~600.12~1G高精度ボールブッシュ

-

1個

21日目

2550-10~600.12~1G高精度ボールブッシュ

-

1個

21日目

2575-10~600.12~1G高精度ボールブッシュ

Loading...

商品担当おすすめ

ガイド付薄形シリンダ MGPシリーズ 画像

ガイド付薄形シリンダ MGPシリーズ

SMC

同商品タイプのエアクッション付でない商品となります。用途にあわせて比較検討可能です。

ポリウレタンチューブ TU・TIUBシリーズ 画像

ポリウレタンチューブ TU・TIUBシリーズ

SMC

本商品に適合するポリウレタンチューブとなります。シリンダとあわせて検討可能です。

ワンタッチ管継手 KQ2シリーズ ストレート KQ2H 画像

ワンタッチ管継手 KQ2シリーズ ストレート KQ2H

SMC

本商品に適合する継手(ストレート:KQ2H)です。シリンダとあわせて検討可能です。

基本情報

シリンダ作動方式 複動 ロッド作動方式 片ロッド 本体形状 ガイド付
付加機能 標準 / ロッド回り止め機能付 環境・用途 標準 クッション 両側エアクッション(ダンパなし)

ガイド付薄形シリンダエアクッション付 MGPシリーズのレビュー

この商品のレビューはありません レビューを書く

よくあるご質問(FAQ)

質問: MGP-AZ(エアクッション付)シリーズで、中間ストロークは制作可能ですか?
回答: オーダーメイド:-XC19で、1つ上のボディに中間ストローク用カラーを入れて対応できます。
1mm単位でストロークを指定できます。専用ボディが必要な場合は、個別対応になります。
質問: MGPM20-50の繰り返し停止精度は?
回答: MGPシリーズはラバークッションを装着していますので、±0.2㎜程度になります。
繰り返し精度が必要な場合は、エアクッション付やショックアブソーバ付をご検討ください。
