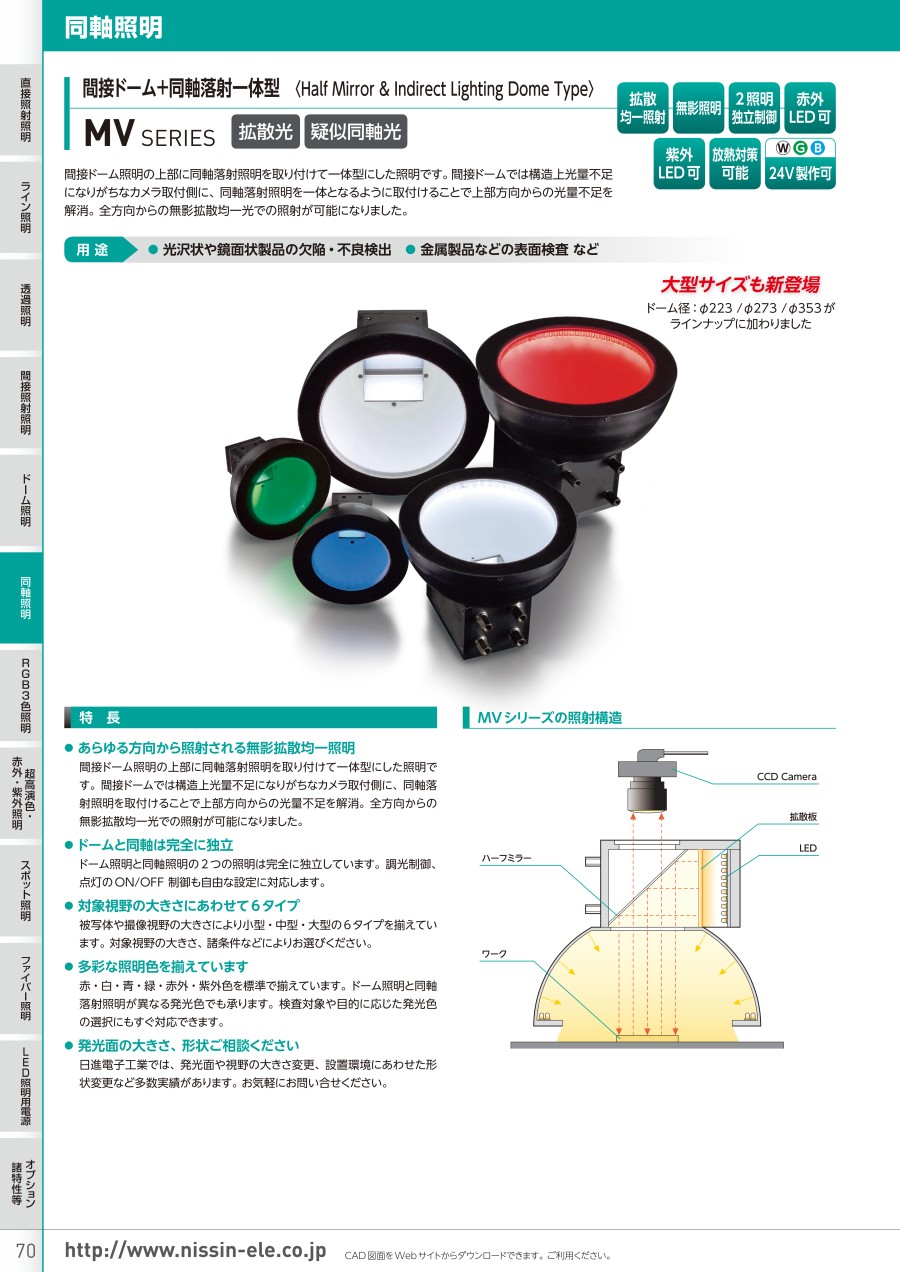

同軸照明 間接ドーム+同軸落射一体型 MVシリーズ
- 通常単価(税別)
- 223,546円～561,113円
- 税込単価
- 245,901円～617,224円
【特長】・間接ドーム照明の上部に同軸落射照明を取り付けて一体型にした照明です。・間接ドームでは構造上光...
詳細を確認- カタログの発光色 赤を表す文字を訂正いたします。
正)赤→R
誤)赤→L
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
同軸照明 間接ドーム＋同軸落射一体型 MVシリーズの仕様
同軸照明 間接ドーム＋同軸落射一体型 MVシリーズの外観
MVシリーズの照射構造
- あらゆる方向から照射される無影拡散均一照明。
間接ドーム照明の上部に同軸落射照明を取り付けて一体型にしたコラボレート照明。間接ドームでは構造上光量不足になりがちなカメラ取付側に、同軸落射照明を取付けることで上部方向からの光量不足を解消。全方向からの無影拡散均一光での照射が可能になった。 - 多彩な照明色を揃えている。
赤、白、青、緑、赤外、紫外色を標準で揃えている。ドーム照明と同軸落射照明が異なる発光色でも承っている。検査対象や目的に応じた発光色の選択にもすぐ対応可能。 - 大型サイズも新登場。
ドーム径：φ223／φ273／φ353がラインナップに加わった。
MV-8020の寸法図
MV-12040の寸法図
MV-15050の寸法図
MV-H22350の寸法図
MV-H27350の寸法図
MV-H35350の寸法図
小～中型サイズ：白（W）／緑（G）／青（B）／赤（R）／赤外（IR）／紫外（UV）
| 発光色 | 型式 | 対象視野 | LED数（個） （ドーム＋落射） | 消費電力（W） （ドーム＋落射） |
|---|---|---|---|---|
| （W）白色 （G）緑色 （B）青色 （UV）紫外 （365 or 375 or 400nm） | □MV-8020 | 約15mm角 | 72+16 | 7.7（5.8+1.9） |
| □MV-12040 | 約35mm角 | 120+72 | 15.4（9.6+5.8） | |
| □MV-15050 | 45～50mm角 | 234+81 | 25.3（18.8+6.5） | |
| （R）赤色 （IR）赤外 （850 or 940nm） | □MV-8020 | 約15mm角 | 96+16 | 4.9（3.9+1.0） |
| □MV-12040 | 約35mm角 | 156+72 | 9.2（6.3+2.9） | |
| □MV-15050 | 45～50mm角 | 288+100 | 15.7（11.6+4.1） |
- ※ コネクタは、すべて「SM型」となります。
大型サイズ：白（W）／赤（R）／赤外（IR）
| 発光色 | 型式 | 対象視野 | LED数（個） （ドーム＋落射） | 消費電力（W） （ドーム＋落射） |
|---|---|---|---|---|
| （W）白色 | WMV-H22350 | 約100mm角 | 60+80 | 30.5（24.0+6.5） |
| WMV-H27350 | 約150mm角 | 72+81 | 35.3（28.8+6.5） | |
| WMV-H35350 | 約200mm角 | 90+81 | 42.5（36.0+6.5） | |
| （R）赤色 | LMV-H22350 | 約100mm角 | 60+100 | 24.3（20.2+4.1） |
| LMV-H27350 | 約150mm角 | 72+100 | 28.3（24.2+4.1） | |
| LMV-H35350 | 約200mm角 | 90+100 | 34.6（30.5+4.1） | |
| （IR）赤外 （850nm） | IRMV-H22350 | 約100mm角 | 60+100 | 20.9（16.8+4.1） |
| IRMV-H27350 | 約150mm角 | 72+100 | 24.3（20.2+4.1） | |
| IRMV-H35350 | 約200mm角 | 90+100 | 29.6（25.5+4.1） |
- ※ コネクタは、すべて「SM型」となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
303,266円 ( 333,593円 ) | 19日目 |
375,914円 ( 413,505円 ) | 19日目 |
223,546円 ( 245,901円 ) | 19日目 |
303,266円 ( 333,593円 ) | 19日目 |
375,914円 ( 413,505円 ) | 19日目 |
223,546円 ( 245,901円 ) | 19日目 |
303,266円 ( 333,593円 ) | 19日目 |
303,266円 ( 333,593円 ) | 19日目 |
375,914円 ( 413,505円 ) | 19日目 |
375,914円 ( 413,505円 ) | 19日目 |
223,546円 ( 245,901円 ) | 19日目 |
223,546円 ( 245,901円 ) | 19日目 |
561,113円 ( 617,224円 ) | 19日目 |
303,266円 ( 333,593円 ) | 19日目 |
375,914円 ( 413,505円 ) | 19日目 |
223,546円 ( 245,901円 ) | 19日目 |
561,113円 ( 617,224円 ) | 19日目 |
303,266円 ( 333,593円 ) | 19日目 |
375,914円 ( 413,505円 ) | 19日目 |
223,546円 ( 245,901円 ) | 19日目 |
561,113円 ( 617,224円 ) | 19日目 |
詳細情報
基本情報
【特長】
・間接ドーム照明の上部に同軸落射照明を取り付けて一体型にした照明です。
・間接ドームでは構造上光量不足になりがちなカメラ取付側に、同軸落射照明を一体となるように取付けることで上部方向からの光量不足を解消。
・全方向からの無影拡散均一光での照射が可能になりました。
・ドーム照明と同軸照明の2つの照明は完全に独立しています。
・調光制御、点灯のON／OFF制御も自由な設定に対応します。
・被写体や撮像視野の大きさにより小型、中型、大型の3タイプを揃えています。
・対象視野の大きさ、諸条件などにより選択ください。
・赤・白・青・緑・赤外・紫外色を標準で揃えています。ドーム照明と同軸落射照明が異なる発光色でも承ります。検査対象や目的に応じた発光色の選択にもすぐ対応できます。
【用途】
・光沢状や鏡面状製品の欠陥、不良検出。
・金属製品などの表面検査など。
ご注意
- カタログの発光色 赤を表す文字を訂正いたします。
正)赤→R
誤)赤→L
