透過照明直下式透過照明スクエア型 TDシリーズ

カタログ |

通常単価(税別): 52,855円～616,667円

税込単価: 58,141円～678,334円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：19 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日進電子工業

通常出荷日：14 日目～

発光面の真下に砲弾型LED素子を実装した検査用照明。【特長】・高輝度、透過照明...

本体種類
バックライト形
照射方向
垂直投光
光源
自光式
照射光種類
面発光

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

未確定：候補が87型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

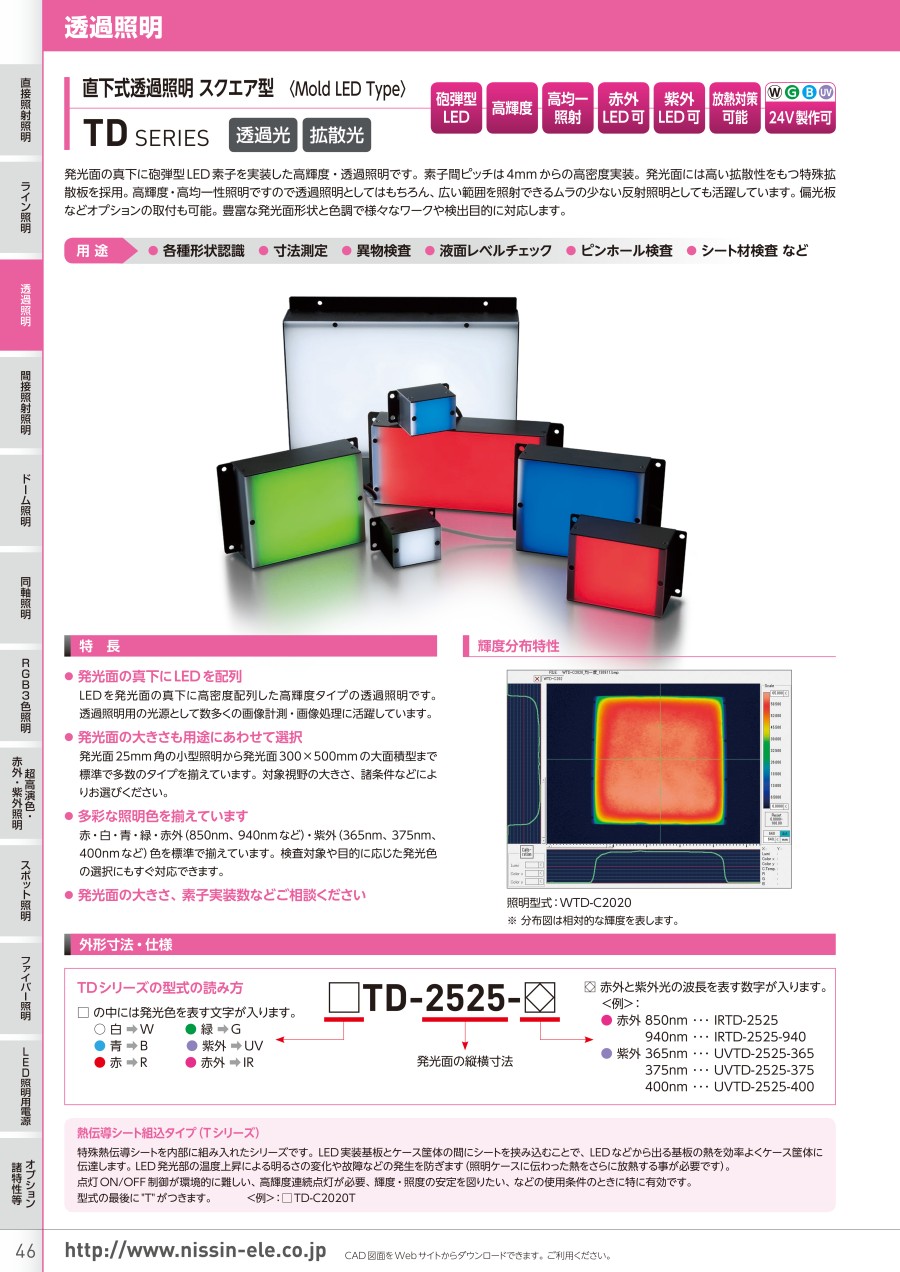

透過照明直下式透過照明スクエア型 TDシリーズの仕様

透過照明直下式透過照明スクエア型 TDシリーズの外観

輝度分布特性
照明型式：WTD-C2020

※ 分布図は相対的な輝度を表します。

発光面の真下にLEDを配列。
透過照明用の光源として数多くの画像計測、画像処理に活躍している。
発光面の大きさも用途にあわせて選択。
発光面25mm角の小型照明から発光面300×500mmの大面積型まで標準で多数のタイプを揃えている。対象視野の大きさ、諸条件などにより選択可能。
多彩な照明色を揃えている。
赤、白、青、緑、赤外（850nm、940nm）、紫外（365nm、375nm、400nm）色を標準で揃えている。検査対象や目的に応じた発光色の選択にもすぐ対応可能。

スクエア型イメージ

透過照明直下式透過照明スクエア型 TDシリーズの寸法図1

透過照明直下式透過照明スクエア型 TDシリーズの寸法図2

直下式透過照明スクエア型：白（W）／緑（G）／青（B）／紫外（UV）

発光色	型式	図	コネクタ	A （mm）	B （mm）	C （mm）	D （mm）	E （mm）	F （mm）	G （mm）	H （mm）	発光面（mm）	LED数	消費電力（W）
（W）白色（G）緑色（B）青色（UV）紫外（365 or 375 or 400nm）	□TD-2525	1	SM	49	35	25	17	27	42	30	25	25×25	36	2.9
	□TD-5050	1	SM	76	62	52	40	50	70	30	48	48×52	90	7.2
	□TD-7075	1	SM	105	85	75	60	70	95	30	68	68×75	168	13.5
	□TD-7095	1	SM	125	105	95	60	70	115	30	68	68×95	216	17.3
	□TD-60120	1	SM	150	130	120	50	65	140	30	63	63×120	276	22.1
	□TD-60150	1	SM	180	160	150	50	65	170	30	63	63×150	348	28.0
	□TD-8080	1	SM	112	92	82	60	80	102	35	78	78×82	240	19.4
	□TD-C0812	1	SM	152	132	122	60	80	142	35	78	78×122	360	29.0
	□TD-C1012	1	SM	132	112	102	70	120	122	35	118	102×118	440	35.4

※ 上記以外の型番についてはカタログをご参照ください。

直下式透過照明スクエア型：赤（R）／赤外（IR）

発光色	型式	図	コネクタ	A （mm）	B （mm）	C （mm）	D （mm）	E （mm）	F （mm）	G （mm）	H （mm）	発光面（mm）	LED数	消費電力（W）
（R）赤色（IR）赤外（850 or 940nm）	□TD-2525	1	SM	49	35	25	17	27	42	30	25	25×25	36	1.5
	□TD-5050	1	SM	76	62	52	40	50	70	30	48	48×52	144	5.8
	□TD-7075	1	SM	105	85	75	60	70	95	30	68	68×75	168	6.8
	□TD-7095	1	SM	125	105	95	60	70	115	30	68	68×95	216	8.7
	□TD-60120	1	SM	150	130	120	50	65	140	30	63	63×120	276	11.2
	□TD-60150	1	SM	180	160	150	50	65	170	30	63	63×150	348	14.0
	□TD-8080	1	SM	112	92	82	60	80	102	35	78	78×82	240	9.7
	□TD-C0812	1	SM	152	132	122	60	80	142	35	78	78×122	360	14.5
	□TD-C1012	1	SM	132	112	102	70	120	122	35	118	102×118	440	17.7

※ 上記以外の型番についてはカタログをご参照ください。

型番リスト

表示件数

型番

光種類

発光色

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

波長

(nm)

発光部サイズ

(mm)

最小発注数量

可視光	ブルー	25.1～40	27	30.1～50	49	2.1～3	2.9	20.1～30	30	-	L25×W25	1個
可視光	ブルー	40.1～60	50	50.1～80	76	6.1～8	7.2	20.1～30	30	-	L52×W48	1個
可視光	ブルー	60.1～80	65	100.1～150	150	20.1～30	22.1	20.1～30	30	-	L120×W63	1個
可視光	ブルー	60.1～80	65	150.1～200	180	20.1～30	28	20.1～30	30	-	L150×W63	1個
可視光	ブルー	60.1～80	70	100.1～150	105	10.1～20	13.5	20.1～30	30	-	L75×W68	1個
可視光	ブルー	60.1～80	70	100.1～150	125	10.1～20	17.3	20.1～30	30	-	L95×W68	1個
可視光	ブルー	60.1～80	80	100.1～150	112	10.1～20	19.4	30.1～40	35	-	L82×W78	1個
可視光	ブルー	60.1～80	80	150.1～200	152	20.1～30	29	30.1～40	35	-	L122×W78	1個
可視光	ブルー	100.1～150	120	100.1～150	132	30.1～40	35.4	30.1～40	35	-	L102×W118	1個
可視光	ブルー	150.1～200	180	100.1～150	132	50.1～80	54.8	30.1～40	35	-	L102×W178	1個
可視光	ブルー	100.1～150	120	150.1～200	152	40.1～50	44.2	30.1～40	35	-	L122×W118	1個
可視光	グリーン	25.1～40	27	30.1～50	49	2.1～3	2.9	20.1～30	30	-	L25×W25	1個
可視光	グリーン	40.1～60	50	50.1～80	76	6.1～8	7.2	20.1～30	30	-	L52×W48	1個
可視光	グリーン	60.1～80	65	100.1～150	150	20.1～30	22.1	20.1～30	30	-	L120×W63	1個
可視光	グリーン	60.1～80	65	150.1～200	180	20.1～30	28	20.1～30	30	-	L150×W63	1個
可視光	グリーン	60.1～80	70	100.1～150	105	10.1～20	13.5	20.1～30	30	-	L75×W68	1個
可視光	グリーン	60.1～80	70	100.1～150	125	10.1～20	17.3	20.1～30	30	-	L95×W68	1個
可視光	グリーン	60.1～80	80	100.1～150	112	10.1～20	19.4	30.1～40	35	-	L82×W78	1個
可視光	グリーン	60.1～80	80	150.1～200	152	20.1～30	29	30.1～40	35	-	L122×W78	1個
可視光	グリーン	100.1～150	120	100.1～150	132	30.1～40	35.4	30.1～40	35	-	L102×W118	1個
可視光	グリーン	150.1～200	180	100.1～150	132	50.1～80	54.8	30.1～40	35	-	L102×W178	1個
可視光	グリーン	100.1～150	120	150.1～200	152	40.1～50	44.2	30.1～40	35	-	L122×W118	1個
赤外線	-	25.1～40	27	30.1～50	49	1.1～2	1.5	20.1～30	30	850	L25×W25	1個
赤外線	-	25.1～40	27	30.1～50	49	1.1～2	1.5	20.1～30	30	940	L25×W25	1個
赤外線	-	40.1～60	50	50.1～80	76	5.1～6	5.8	20.1～30	30	850	L52×W48	1個
赤外線	-	40.1～60	50	50.1～80	76	5.1～6	5.8	20.1～30	30	940	L52×W48	1個
赤外線	-	60.1～80	65	100.1～150	150	10.1～20	11.2	20.1～30	30	850	L120×W63	1個
赤外線	-	60.1～80	65	100.1～150	150	10.1～20	11.2	20.1～30	30	940	L120×W63	1個
赤外線	-	60.1～80	65	150.1～200	180	10.1～20	14	20.1～30	30	850	L150×W63	1個
赤外線	-	60.1～80	65	150.1～200	180	10.1～20	14	20.1～30	30	940	L150×W63	1個
赤外線	-	60.1～80	70	100.1～150	105	6.1～8	6.8	20.1～30	30	850	L75×W68	1個
赤外線	-	60.1～80	70	100.1～150	105	6.1～8	6.8	20.1～30	30	940	L75×W68	1個
赤外線	-	60.1～80	70	100.1～150	125	8.1～10	8.7	20.1～30	30	850	L95×W68	1個
赤外線	-	60.1～80	70	100.1～150	125	8.1～10	8.7	20.1～30	30	940	L95×W68	1個
赤外線	-	60.1～80	80	100.1～150	112	8.1～10	9.7	30.1～40	35	850	L82×W78	1個
赤外線	-	60.1～80	80	100.1～150	112	8.1～10	9.7	30.1～40	35	940	L82×W78	1個
赤外線	-	60.1～80	80	150.1～200	152	10.1～20	14.5	30.1～40	35	850	L122×W78	1個
赤外線	-	60.1～80	80	150.1～200	152	10.1～20	14.5	30.1～40	35	940	L122×W78	1個
赤外線	-	100.1～150	120	100.1～150	132	10.1～20	17.7	30.1～40	35	850	L102×W118	1個
赤外線	-	100.1～150	120	100.1～150	132	10.1～20	17.7	30.1～40	35	940	L102×W118	1個
赤外線	-	150.1～200	180	100.1～150	132	20.1～30	27.4	30.1～40	35	850	L102×W178	1個
赤外線	-	150.1～200	180	100.1～150	132	20.1～30	27.4	30.1～40	35	940	L102×W178	1個
赤外線	-	100.1～150	120	150.1～200	152	20.1～30	22.1	30.1～40	35	850	L122×W118	1個
赤外線	-	100.1～150	120	150.1～200	152	20.1～30	22.1	30.1～40	35	940	L122×W118	1個
可視光	レッド	25.1～40	27	30.1～50	49	1.1～2	1.5	20.1～30	30	-	L25×W25	1個
可視光	レッド	40.1～60	50	50.1～80	76	5.1～6	5.8	20.1～30	30	-	L52×W48	1個
可視光	レッド	60.1～80	65	100.1～150	150	10.1～20	11.2	20.1～30	30	-	L120×W63	1個
可視光	レッド	60.1～80	65	150.1～200	180	10.1～20	14	20.1～30	30	-	L150×W63	1個
可視光	レッド	60.1～80	70	100.1～150	105	6.1～8	6.8	20.1～30	30	-	L75×W68	1個
可視光	レッド	60.1～80	70	100.1～150	125	8.1～10	8.7	20.1～30	30	-	L95×W68	1個
可視光	レッド	60.1～80	80	100.1～150	112	8.1～10	9.7	30.1～40	35	-	L82×W78	1個
可視光	レッド	60.1～80	80	150.1～200	152	10.1～20	14.5	30.1～40	35	-	L122×W78	1個
可視光	レッド	100.1～150	120	100.1～150	132	10.1～20	17.7	30.1～40	35	-	L102×W118	1個
可視光	レッド	150.1～200	180	100.1～150	132	20.1～30	27.4	30.1～40	35	-	L102×W178	1個
可視光	レッド	100.1～150	120	150.1～200	152	20.1～30	22.1	30.1～40	35	-	L122×W118	1個
紫外線	-	25.1～40	27	30.1～50	49	2.1～3	2.9	20.1～30	30	365	L25×W25	1個
紫外線	-	25.1～40	27	30.1～50	49	2.1～3	2.9	20.1～30	30	375	L25×W25	1個
紫外線	-	25.1～40	27	30.1～50	49	2.1～3	2.9	20.1～30	30	400	L25×W25	1個
紫外線	-	40.1～60	50	50.1～80	76	6.1～8	7.2	20.1～30	30	365	L52×W48	1個
紫外線	-	40.1～60	50	50.1～80	76	6.1～8	7.2	20.1～30	30	375	L52×W48	1個

通常単価(税別) (税込単価)	通常出荷日

56,736円 ( 62,410円 )	19日目
96,975円 ( 106,673円 )	19日目
201,344円 ( 221,478円 )	19日目
264,893円 ( 291,382円 )	19日目
117,195円 ( 128,915円 )	19日目
163,781円 ( 180,159円 )	19日目
187,964円 ( 206,760円 )	19日目
268,484円 ( 295,332円 )	19日目
289,096円 ( 318,006円 )	19日目
341,020円 ( 375,122円 )	19日目
308,798円 ( 339,678円 )	19日目
56,736円 ( 62,410円 )	19日目
96,975円 ( 106,673円 )	19日目
201,344円 ( 221,478円 )	19日目
264,893円 ( 291,382円 )	19日目
117,195円 ( 128,915円 )	19日目
163,781円 ( 180,159円 )	19日目
187,964円 ( 206,760円 )	19日目
268,484円 ( 295,332円 )	19日目
289,096円 ( 318,006円 )	19日目
341,020円 ( 375,122円 )	19日目
308,798円 ( 339,678円 )	19日目
56,736円 ( 62,410円 )	19日目
56,736円 ( 62,410円 )	19日目
96,975円 ( 106,673円 )	19日目
96,975円 ( 106,673円 )	19日目
201,344円 ( 221,478円 )	19日目
201,344円 ( 221,478円 )	19日目
264,893円 ( 291,382円 )	19日目
264,893円 ( 291,382円 )	19日目
117,195円 ( 128,915円 )	19日目
117,195円 ( 128,915円 )	19日目
163,781円 ( 180,159円 )	19日目
163,781円 ( 180,159円 )	19日目
187,964円 ( 206,760円 )	19日目
187,964円 ( 206,760円 )	19日目
268,484円 ( 295,332円 )	19日目
268,484円 ( 295,332円 )	19日目
289,096円 ( 318,006円 )	19日目
289,096円 ( 318,006円 )	19日目
341,020円 ( 375,122円 )	19日目
341,020円 ( 375,122円 )	19日目
308,798円 ( 339,678円 )	19日目
308,798円 ( 339,678円 )	19日目
52,855円 ( 58,141円 )	19日目
90,287円 ( 99,316円 )	19日目
187,502円 ( 206,252円 )	14日目
246,668円 ( 271,335円 )	14日目
109,168円 ( 120,085円 )	14日目
152,501円 ( 167,751円 )	14日目
175,001円 ( 192,501円 )	14日目
250,002円 ( 275,002円 )	14日目
269,168円 ( 296,085円 )	14日目
317,501円 ( 349,251円 )	14日目
287,501円 ( 316,251円 )	14日目
118,751円 ( 130,626円 )	19日目
118,751円 ( 130,626円 )	19日目
118,751円 ( 130,626円 )	19日目
218,751円 ( 240,626円 )	19日目
218,751円 ( 240,626円 )	19日目

基本情報

基本情報

発光面の真下に砲弾型LED素子を実装した検査用照明。
【特長】
・高輝度、透過照明。
・素子間ピッチは4mmからの高密度実装。
・発光面には高い拡散性をもつ特殊拡散板を採用。
・高輝度、高均一性照明のため透過照明として最適。
・広い範囲を照射できるムラの少ない反射照明としても活躍。
・偏光板などオプションの取付も可能。
・豊富な発光面形状と色調で様々なワークや検出目的に対応可能。
【用途】
・各種形状認識、寸法測定、異物検査、液面レベルチェック、ピンホール検査、シート材検査など。

ご注意

カタログの発光色赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L

カタログ

カタログ (見開き版)

商品担当おすすめ

日進電子工業
透過照明大型面発光透過型 TYシリーズ・THシリーズ
パワーLEDを使用しています。また、大型ながら高均一性を確保しています。省電力設計です。
日進電子工業
透過照明薄型面発光透過型 TU／TTシリーズ
チップ型LEDを実装した、厚み8mmからの面発光型照明です。
日進電子工業
透過照明エッジライト式透過型 TEシリーズ
導光拡散板サイドにLEDを実装しています。厚さ8mmからの薄型設計です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
