ロームヘルドハルダー

パーム・グリップ DIN6335、アルミニウム

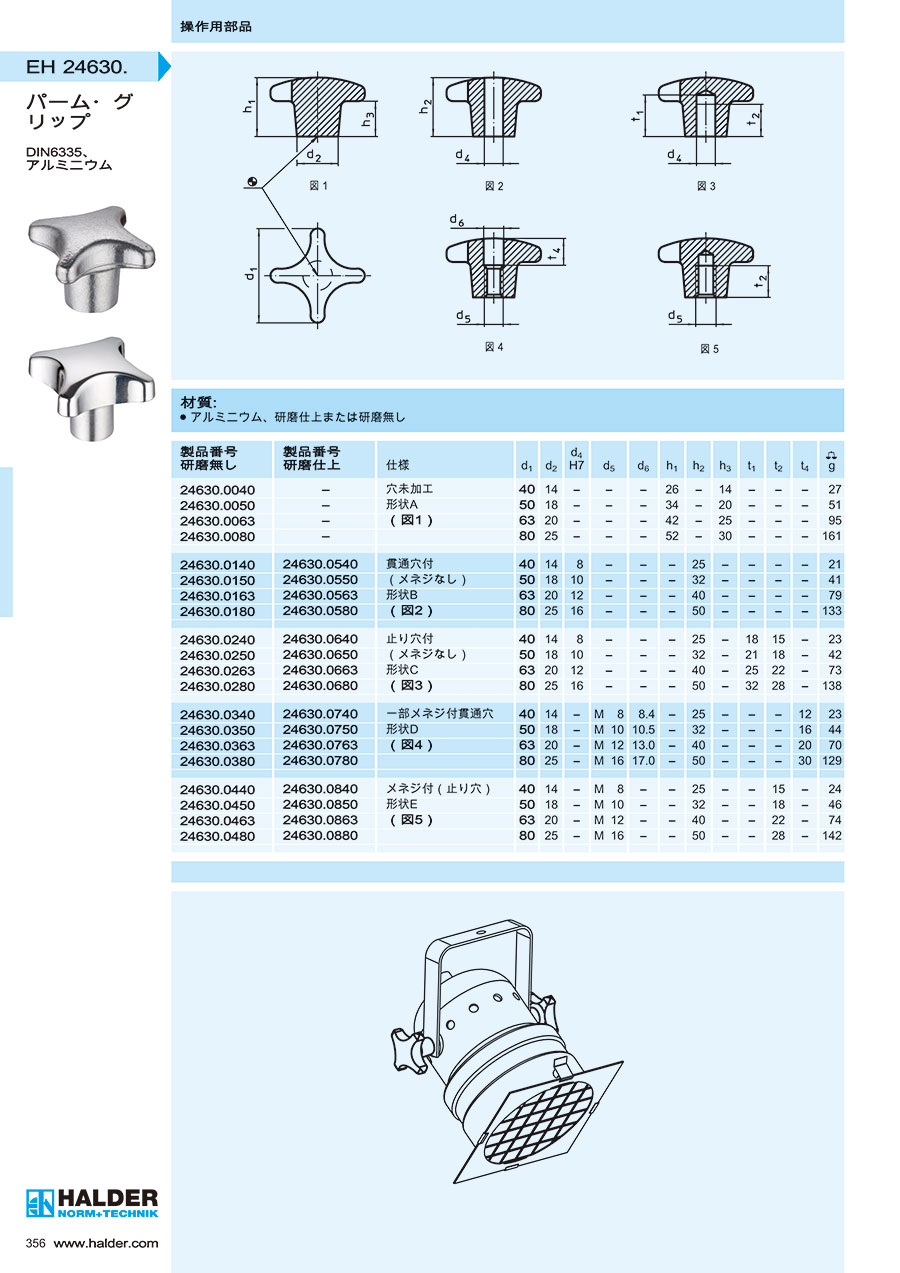

カタログ

通常単価(税別): 1,515円～5,956円

税込単価: 1,667円～6,552円

通常出荷日：9日目

【特長】・握りやすい十字形状のノブです。【材質】・アルミニウムです。

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

未確定：候補が28型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

図1

図2

図3

図4

図5

製品仕様

材質：アルミニウム、研磨仕上または研磨無し

規格表

使用例

応用例

型番リスト

表示件数

型番

取付部の種類

取付部サイズ

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ t

(mm)

めねじ・丸穴加工

本体表面処理

RoHS2（10物質）?

最小発注数量

穴未加工	-	30.1～40	40	26	-	なし	対応	4個
穴未加工	-	40.1～50	50	34	-	なし	対応	3個
穴未加工	-	50.1～70	63	42	-	なし	対応	2個
穴未加工	-	70.1～	80	52	-	なし	対応	2個
丸穴	8	30.1～40	40	25	止まり穴	なし	対応	2個
丸穴	10	40.1～50	50	32	止まり穴	なし	対応	2個
丸穴	12	50.1～70	63	40	止まり穴	なし	対応	2個
丸穴	16	70.1～	80	50	止まり穴	なし	対応	1個
めねじ(段付)	M8	30.1～40	40	25	貫通	なし	対応	2個
めねじ(段付)	M10	40.1～50	50	32	貫通	なし	対応	2個
めねじ(段付)	M12	50.1～70	63	40	貫通	なし	対応	2個
めねじ(段付)	M16	70.1～	80	50	貫通	なし	対応	1個
めねじ	M8	30.1～40	40	25	止まり穴	なし	対応	2個
めねじ	M10	40.1～50	50	32	止まり穴	なし	対応	2個
めねじ	M12	50.1～70	63	40	止まり穴	なし	対応	2個
めねじ	M16	70.1～	80	50	止まり穴	なし	対応	1個
丸穴	8	30.1～40	40	25	止まり穴	バフ研磨	対応	2個
丸穴	10	40.1～50	50	32	止まり穴	バフ研磨	対応	1個
丸穴	12	50.1～70	63	40	止まり穴	バフ研磨	対応	1個
丸穴	16	70.1～	80	50	止まり穴	バフ研磨	対応	1個
めねじ(段付)	M8	30.1～40	40	25	貫通	バフ研磨	対応	2個
めねじ(段付)	M10	40.1～50	50	32	貫通	バフ研磨	対応	1個
めねじ(段付)	M12	50.1～70	63	40	貫通	バフ研磨	対応	1個
めねじ(段付)	M16	70.1～	80	50	貫通	バフ研磨	対応	1個
めねじ	M8	30.1～40	40	25	止まり穴	バフ研磨	対応	2個
めねじ	M10	40.1～50	50	32	止まり穴	バフ研磨	対応	1個
めねじ	M12	50.1～70	63	40	止まり穴	バフ研磨	対応	1個
めねじ	M16	70.1～	80	50	止まり穴	バフ研磨	対応	1個

通常単価(税別) (税込単価)	通常出荷日

1,515円 ( 1,667円 )	9日目
1,889円 ( 2,078円 )	9日目
2,506円 ( 2,757円 )	9日目
3,056円 ( 3,362円 )	9日目
2,511円 ( 2,762円 )	9日目
2,786円 ( 3,065円 )	9日目
3,358円 ( 3,694円 )	9日目
4,206円 ( 4,627円 )	9日目
2,511円 ( 2,762円 )	9日目
2,786円 ( 3,065円 )	9日目
3,398円 ( 3,738円 )	9日目
4,206円 ( 4,627円 )	9日目
2,511円 ( 2,762円 )	9日目
2,786円 ( 3,065円 )	9日目
3,215円 ( 3,537円 )	9日目
4,206円 ( 4,627円 )	9日目
3,197円 ( 3,517円 )	9日目
3,641円 ( 4,005円 )	9日目
4,364円 ( 4,800円 )	9日目
5,956円 ( 6,552円 )	9日目
3,165円 ( 3,482円 )	9日目
3,660円 ( 4,026円 )	9日目
4,364円 ( 4,800円 )	9日目
5,739円 ( 6,313円 )	9日目
3,271円 ( 3,598円 )	9日目
3,659円 ( 4,025円 )	9日目
4,364円 ( 4,800円 )	9日目
5,544円 ( 6,098円 )	9日目

詳細情報

基本情報

基本情報

【特長】・握りやすい十字形状のノブです。【材質】・アルミニウムです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
