ロータリエンコーダ E40シリーズ
- 通常単価(税別)
- 11,743円～33,980円
- 税込単価
- 12,917円～37,378円
外径Φ40mm軸型のインクリメンタル ロータリエンコーダE40Sシリーズのラインドライバ出力タイプに、...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
一般型
●軸型
| A | 公差 |
|---|---|
| φ6 | -0.01 -0.015 |
| φ8 | -0.01 -0.02 |
標準タイプの配線仕様
・φ5.5P（ラインドライバ出力：8P）, 長さ：2000, シールドケーブル
●中空軸型/中空軸ビルトイン型
| A | B | 公差 |
|---|---|---|
| φ6 | φ15 | +0.015 -0 |
| φ8 | ||
| φ10 | φ17 | |
| φ12 |
標準タイプの配線仕様
・φ5.5P（ラインドライバ出力：8P）, 長さ：2000, シールドケーブル
配線引出コネクタ型
付属品
※カップリング・ブラケット単品でのお取り扱いはありません。
コネクタ配線は別売です。（下記関連部品参照。）
接続図
使用方法・使用事例
※Incremental encoder

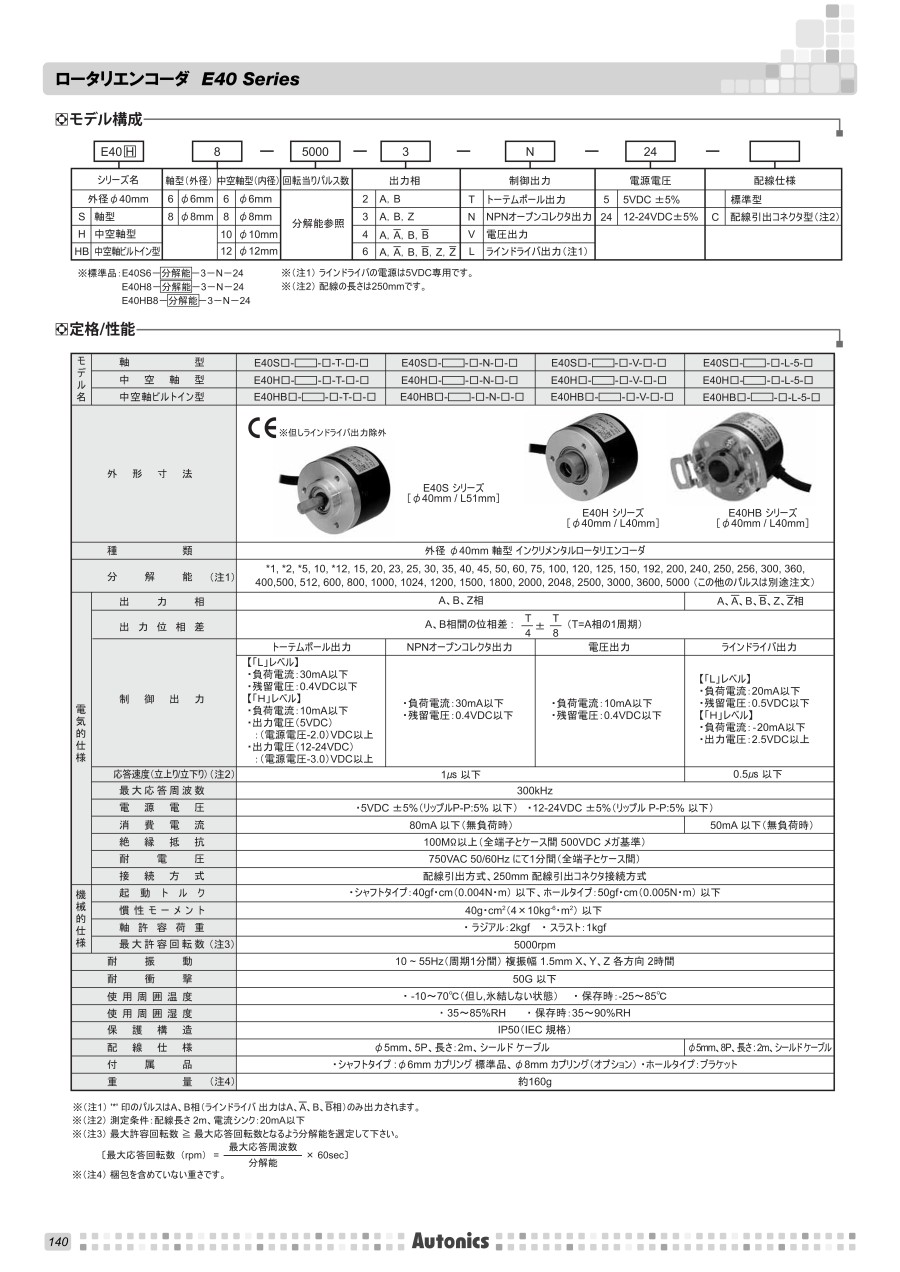

商品特長詳細
| モ デ ル 名 | 軸型 | E40S□-□-□-T-□-□ | E40S□-□-□-N-□-□ | E40S□-□-□-V-□-□ | E40S□-□-□-L-5-□ |
|---|---|---|---|---|---|
| 中空軸型 | E40H□-□-□-T-□-□ | E40H□-□-□-N-□-□ | E40H□-□-□-V-□-□ | E40H□-□-□-L-5-□ | |
| 中空軸ビルトイン型 | E40HB□-□-□-T-□-□ | E40HB□-□-□-N-□-□ | E40HB□-□-□-V-□-□ | E40HB□-□-□-L-5-□ | |
| 外形寸法 |  | ||||
| 種類 | 外径φ40mm 軸型 インクリメンタルロータリエンコーダ | ||||
| 分解能（注1） | *1, *2, *5, 10, *12, 15, 20, 23, 25, 30, 35, 40, 45, 50, 60, 75, 100, 120, 125, 150, 192, 200, 240, 250, 256, 300, 360, 400, 500, 512, 600, 800, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3000, 3600, 5000（この他のパルスは別途注文） | ||||
| 電 気 的 仕 様 | 出力相 | A、B、Z相 |  | ||
| 出力位相差 |  | ||||
| 制御出力 | トーテムポール出力 | NPNオープンコレクタ出力 | 電圧出力 | ラインドライバ出力 | |
| 【「L」レベル】 ・負荷電流：30mA以下 ・残留電圧：0.4VDC以下 【「H」レベル】 ・負荷電流：10mA以下 ・出力電圧（5VDC）： （電源電圧-2.0）VDC以上 ・出力電圧（12-24VDC）： （電源電圧-3.0）VDC以上 | ・負荷電流：30mA以下 ・残留電圧：0.4VDC以下 | ・負荷電流：30mA以下 ・残留電圧：0.4VDC以下 | 【「L」レベル】 ・負荷電流：20mA以下 ・残留電圧：0.5VDC以下 【「H」レベル】 ・負荷電流：-20mA以下 ・出力電圧：2.5VDC以上 | ||
| 応答速度 （立上り/立下り） （注2） | 1μs以下 | 0.5μs以下 | |||
| 最大応答周波数 | 300kHz | ||||
| 電源電圧 | ・5VDC±5%（リップルP-P：5%以下） ・12-24VDC±5%（リップルP-P：5%以下） | ||||
| 消費電流 | 80mA以下（無負荷時） | 50mA以下（無負荷時） | |||
| 絶縁抵抗 | 100MΩ以上（全端子とケーズ間 500VDC メガ基準） | ||||
| 耐電圧 | 750VAC 50/60Hzにて1分間（全端子とケーズ間） | ||||
| 接続方式 | 配線引出方式、250mm配線引出コネクタ接続方式 | ||||
| 機 械 的 仕 様 | 起動トルク | ・シャフトタイプ：40gf・cm（0.004N・m）以下 ・ホールタイプ：50gf・cm（0.005N・m）以下 | |||
| 慣性モーメント | 40g・cm2（4×10kg-6・m2）以下 | ||||
| 軸許容荷重 | ・ラジアル：2kgf ・スラスト：1kgf | ||||
| 最大許容回転数（注3） | 5000rpm | ||||
| 耐振動 | 10～55Hz（周期1分間）複振幅1.5mm X,Y,Z各方向2時間 | ||||
| 耐衝撃 | 50G以下 | ||||
| 使用周囲温度 | ・-10～70℃（但し、氷結しない状態） ・保存時：-25～85℃ | ||||
| 使用周囲湿度 | ・35～85%RH ・保存時：35～90%RH | ||||
| 保護構造 | IP50（IEC規格） | ||||
| 配線仕様 | φ5mm、5P、長さ：2m、シールドケーブル | φ5mm、8P、長さ：2m、 シールドケーブル | |||
| 付属品 | ・シャフトタイプ：Φ6mmカップリング、またはφ8mmカップリング ・ホールタイプ：ブラケット | ||||
| 重量（注4） | 約160g | ||||
注1 *印のパルスはA、B相（ラインドライバ出力は
）のみ出力される
注2 測定条件：配線長さ2m、電流ランク：20mA以下
注3 最大許容回転数≧最大応答回転数となるよう分解能を選定してください
注4 梱包を含めていない重さ
選定サポート情報
注文例
関連部品
| エンコーダコネクタケーブル | ||
|---|---|---|
| カテゴリページ | AUTONICS（オートニクス） 近接センサ用関連部品 | |
| 代表商品 | エンコーダコネクタケーブル 一般型 （ソケットタイプ） | エンコーダコネクタケーブル コネクタ連結配線 （プラグ・ソケットタイプ） |
| 画像 |  |  |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,486円 ( 18,135円 ) | 25日目 |
17,695円 ( 19,465円 ) | 25日目 |
25,222円 ( 27,744円 ) | 9日目 |
17,100円 ( 18,810円 ) | 15日目 |
15,261円 ( 16,787円 ) | 15日目 |
17,041円 ( 18,745円 ) | 15日目 |
17,695円 ( 19,465円 ) | 15日目 |
15,261円 ( 16,787円 ) | 15日目 |
15,260円 ( 16,786円 ) | 3日目 |
16,484円 ( 18,132円 ) | 15日目 |
17,695円 ( 19,465円 ) | 25日目 |
17,101円 ( 18,811円 ) | 25日目 |
18,323円 ( 20,155円 ) | 15日目 |
17,100円 ( 18,810円 ) | 25日目 |
16,484円 ( 18,132円 ) | 25日目 |
23,227円 ( 25,550円 ) | 15日目 |
16,484円 ( 18,132円 ) | 15日目 |
16,484円 ( 18,132円 ) | 15日目 |
16,486円 ( 18,135円 ) | 25日目 |
17,097円 ( 18,807円 ) | 15日目 |
17,100円 ( 18,810円 ) | 25日目 |
17,945円 ( 19,740円 ) | 3日目 |
17,333円 ( 19,066円 ) | 在庫品1日目当日出荷可能 |
17,100円 ( 18,810円 ) | 15日目 |
16,486円 ( 18,135円 ) | 15日目 |
17,097円 ( 18,807円 ) | 15日目 |
17,695円 ( 19,465円 ) | 25日目 |
18,922円 ( 20,814円 ) | 15日目 |
18,920円 ( 20,812円 ) | 25日目 |
17,695円 ( 19,465円 ) | 25日目 |
18,922円 ( 20,814円 ) | 25日目 |
17,097円 ( 18,807円 ) | 25日目 |
25,222円 ( 27,744円 ) | 25日目 |
17,100円 ( 18,810円 ) | 15日目 |
17,097円 ( 18,807円 ) | 25日目 |
18,920円 ( 20,812円 ) | 3日目 |
17,100円 ( 18,810円 ) | 25日目 |
15,261円 ( 16,787円 ) | 25日目 |
15,910円 ( 17,501円 ) | 3日目 |
17,695円 ( 19,465円 ) | 25日目 |
17,100円 ( 18,810円 ) | 25日目 |
18,340円 ( 20,174円 ) | 25日目 |
15,910円 ( 17,501円 ) | 3日目 |
16,720円 ( 18,392円 ) | 25日目 |
33,980円 ( 37,378円 ) | 在庫品1日目当日出荷可能 |
16,486円 ( 18,135円 ) | 25日目 |
17,097円 ( 18,807円 ) | 25日目 |
16,486円 ( 18,135円 ) | 25日目 |
17,100円 ( 18,810円 ) | 25日目 |
18,324円 ( 20,156円 ) | 25日目 |
28,995円 ( 31,895円 ) | 25日目 |
12,703円 ( 13,973円 ) | 在庫品1日目当日出荷可能 |
12,051円 ( 13,256円 ) | 在庫品1日目当日出荷可能 |
12,051円 ( 13,256円 ) | 在庫品1日目当日出荷可能 |
11,745円 ( 12,920円 ) | 在庫品1日目当日出荷可能 |
16,942円 ( 18,636円 ) | 15日目 |
18,030円 ( 19,833円 ) | 在庫品1日目当日出荷可能 |
15,386円 ( 16,925円 ) | 3日目 |
16,786円 ( 18,465円 ) | 3日目 |
12,051円 ( 13,256円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
外径Φ40mm軸型のインクリメンタル ロータリエンコーダE40Sシリーズのラインドライバ出力タイプに、電源電圧12-24VDCを追加することで、選択の幅が広くなりました。
E40Sシリーズは、狭いスペースでの設置が可能で、軸の慣性モーメントが小さいため、使いやすさを提供致します。
【特長】
・ラインドライバ出力12-24VDC 電源電圧をラインナップ。
・狭いスペースでの設置が便利。
・軸の慣性モーメントが小さい。
・電源電圧：5VDC, 12-24VDC ±5%。
・多様な出力方式。
