高真空アングルバルブ(手動型)

高真空アングルバルブ(手動型)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 高真空アングルバルブ(手動型)
  • 高真空アングルバルブ(手動型)
  • 高真空アングルバルブ(手動型)
  • 高真空アングルバルブ(手動型)

全てステンレスを使用しているため高い耐食性をもつ手動型アングルバルブ。
【特長】
・真空バルブの開閉が手動で出来るためスローに開放したりすることが出来る。
・全体がコンパクト設計で小型、軽量化。
・正圧、逆圧、どちらも0.15MPaの差圧でも漏れない。
・取り付け姿勢が自由(特に指定のない場合は、圧力変動の大きい方に弁座が向く取り付け姿勢を推奨)。
・機能設計により大きなコンダクタンスが得られる。
・片側回転フランジのため、取付けが容易(コンフラットフランジ)。
【用途】
・汎用の試験機など手動で動かす装置に利用可能。

PDF

型番

4 の型番候補があります候補を表示

全体がコンパクト設計により小型、軽量化されている真空バルブ

ステンレス製で耐食性に優れ、取付けが容易

ステンレス製で耐食性に優れ、取付けが容易

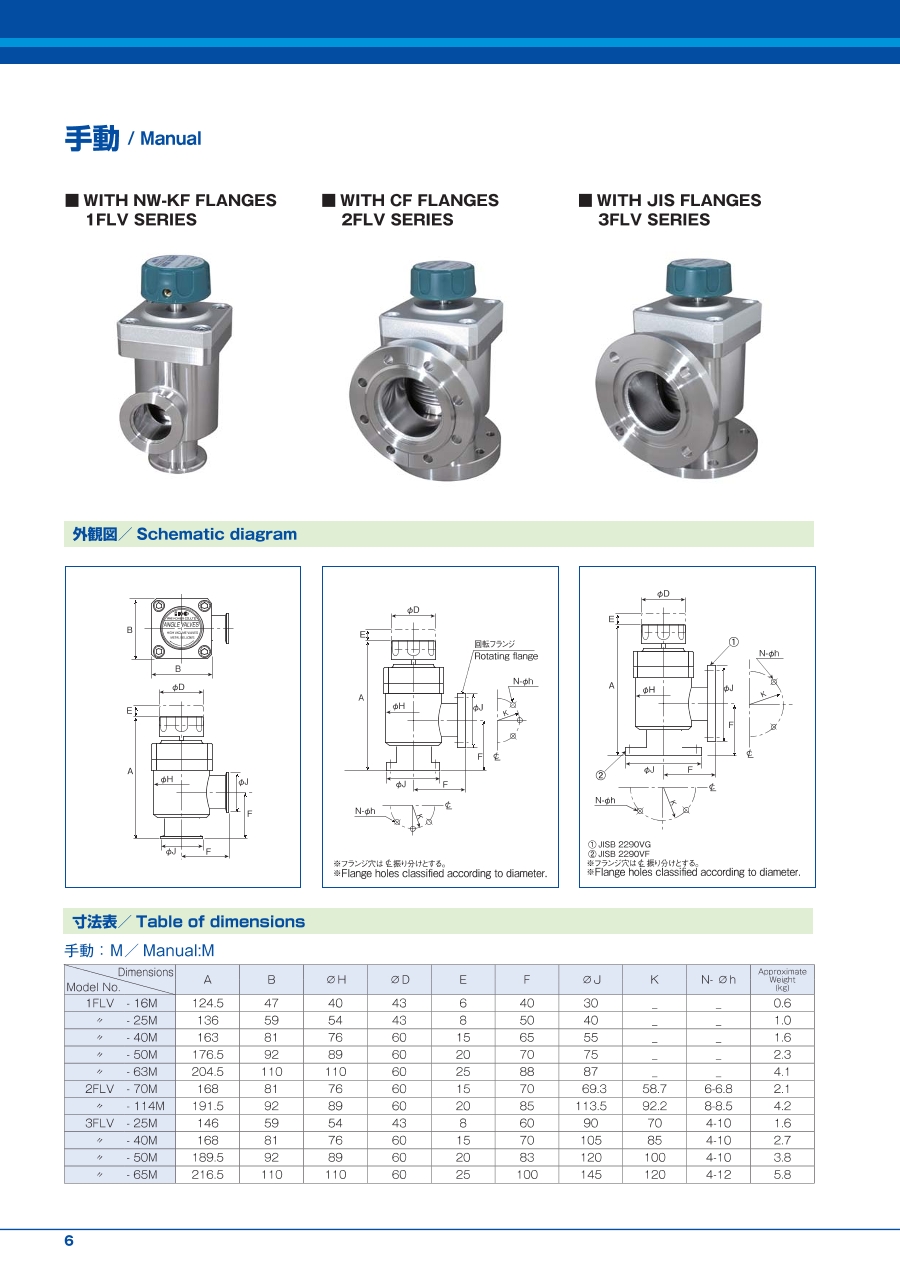

高真空アングルバルブ(手動型)の外形図と寸法

高真空アングルバルブ(手動型)の寸法図

高真空アングルバルブ(手動型)の寸法図

上面図

上面図

Model No.ABφHφDEFφJKN-φhweight
(kg)
1FLV -16M 124.547404364030--0.6
1FLV -25M 13659544385040--1.0
1FLV -40M 163817660156555--1.6
1FLV -50M 176.5928960207075--2.5

開発秘話



溶接ベローズから成形ベローズに変更し、コストダウンを図りました。

関連商品

VPシリーズ ワンタッチカップリング

VPシリーズ ワンタッチカップリング

ISO-KF配管接続に使用するクランプとして必ず必要となる脱着が容易なワンタッチカップリングです。

VPシリーズ センターリング

VPシリーズ センターリング

ISO-KF配管接続に使用するシール材として必ず必要となります。

高真空アングルバルブ(複動・単動)

高真空アングルバルブ(複動・単動)

排気系の開閉に使用する高真空のバルブです。SUSボディにより耐食性にも優れています。

型番
1FLV-16M
1FLV-25M
1FLV-40M
1FLV-50M
型番通常単価最小発注数量スライド値引通常
出荷日
フランジ呼び

30,870円

1個 在庫品1日目(当日可能) 16

35,815円

1個 在庫品1日目(当日可能) 25

45,425円

1個 在庫品1日目(当日可能) 40

54,885円

1個 在庫品1日目(当日可能) 50

Loading...

  1. 1

基本情報

種類 手動真空弁 用途 単体使用 設置方法 ダイレクト
配管口の種類 フランジ フランジ種類 NW 寿命回数 5万回
仕様 付属品なし

高真空アングルバルブ(手動型)のレビュー

この商品のレビューはありません レビューを書く

よくあるご質問(FAQ)

質問: 耐食性はありますか。
回答: はい。SUSボディーを採用していますので、耐食性に優れています。
質問: 取り付け姿勢は制約はありますか。
回答: 取り付け姿勢は自由です。基本的には圧力変動の大きい方に弁座が向くように推奨しています。
