入江工研

高真空アングルバルブ（複動・単動）

高真空アングルバルブ（複動・単動）
  • 高真空アングルバルブ（複動・単動）
  • 高真空アングルバルブ（複動・単動）
  • 高真空アングルバルブ（複動・単動）
  • 高真空アングルバルブ（複動・単動）
  • 高真空アングルバルブ（複動・単動）
通常単価(税別)
38,221円～125,778円特別価格
税込単価
42,043円～138,356円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目～6日目一部当日出荷可能

ALLステンレス使用で高い耐食性をもつアングル真空バルブ。【特長】・バルブ材質の真空側は全てステンレス...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

高真空アングルバルブ（手動型）

入江工研

高真空アングルバルブ（手動型）
通常価格(税別)： 69,712円 (税込価格：76,683円)

通常出荷日：在庫品1日目

よく一緒に見られています

高真空L型バルブ（自動）2FLV

入江工研

高真空L型バルブ（自動）2FLV
通常価格(税別)： 110,810円 (税込価格：121,891円)

通常出荷日：6 日目

未確定：候補が7型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

コンパクト設計により小型・軽量化、エアー駆動で自動開閉する真空バルブ

高真空アングルバルブ（複動・単動）:関連画像

複動型と単動型（2位置ノーマルクローズ、2位置複動タイプ、2位置ノーマルオープン）の3種類

高真空アングルバルブ（複動・単動）の主要部の名称について

高真空アングルバルブ（複動・単動）:関連画像

高真空アングルバルブ（複動・単動）主要部の名称

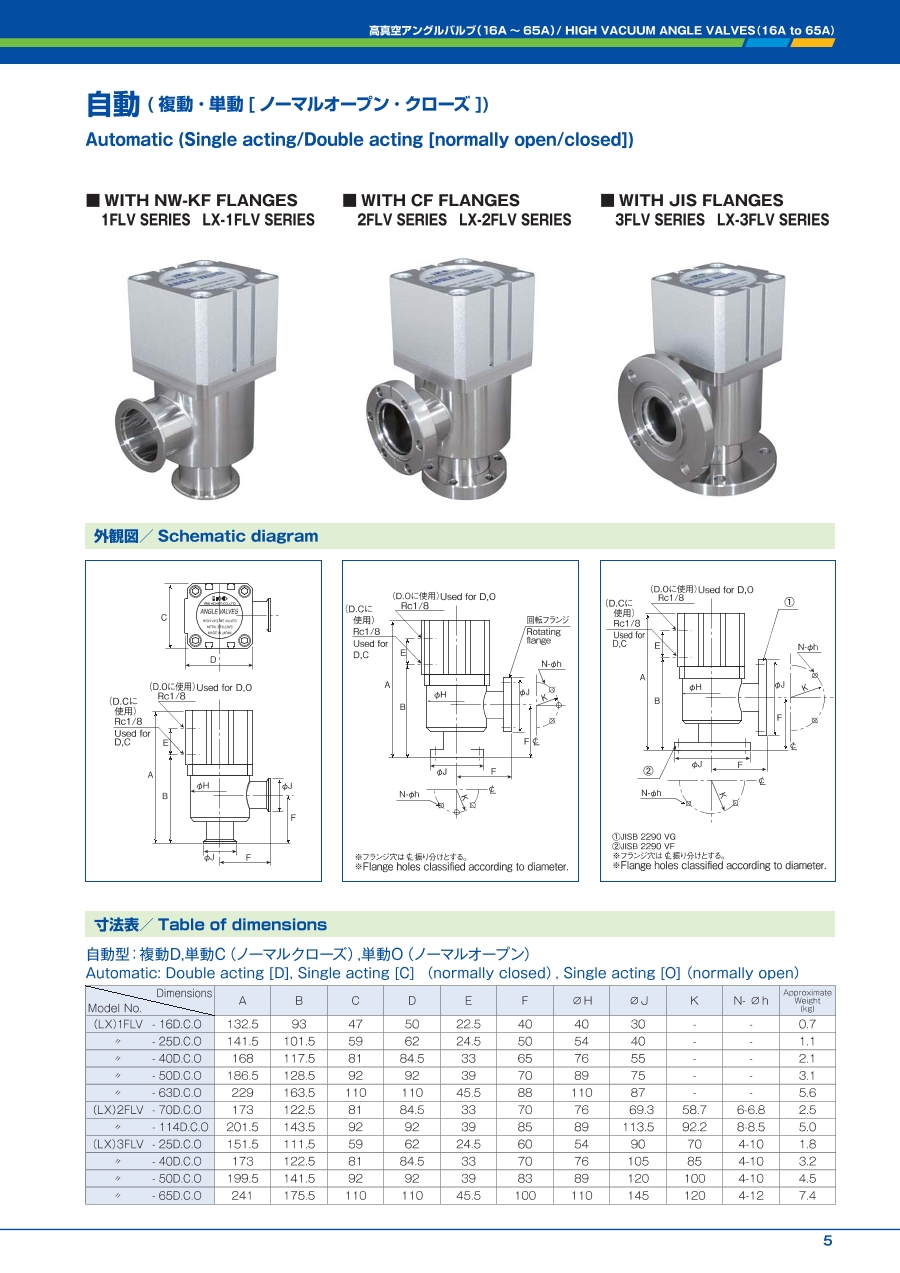

この商品の外形図と寸法

高真空アングルバルブ（複動・単動）:関連画像

高真空アングルバルブ（複動・単動）の寸法図

Model No. A B C D E F φH φJ weight
(kg)
(LX)1FLV -16D.C.O 132.5 93 47 50 22.5 40 40 30 0.7
(LX)1FLV -25D.C.O 141.5 101.5 59 62 24.5 50 54 40 1.1
(LX)1FLV -40D.C.O 168 117.5 81 84.5 33 65 76 55 2.1
(LX)1FLV -50D.C.O 186.5 128.5 92 92 39 70 89 75 3.3
(LX)1FLV -63D.C.O 229 163.5 110 110 45.5 88 110 87 8.4

製品仕様

使用圧力
Working pressure		 大気圧～1×10-6Pa Atmospheric temperature to 1×10(-6)Pa
リーク量
Leak volume		 ＜1×10-10Pa･m3/s Below 1×10(-10)Pa・m3/s
寿命回数
Repetition life		 □FLV(自動)10万回
□FLV(手動)5万回		 FLV(automatic)100,000 repetitions
FLV(manual)50,000 repetitions
操作圧力
Operating pressure		 0.5～0.6MPa(自動) 0.5 to 0.6 MPa(automatic)
ベークアウト温度
(耐熱温度)
Bake-out temperature
(heat endurance limit)		 バルブボディ 120℃(MAX)
ニューマチックアクチュエータ65℃(MAX)
電磁弁付きの場合 50℃(MAX)		 Valve body 120℃(MAX)
Pneumatic actuator 65℃(MAX)
In the case of those with solenoid valve50℃(MAX)
主要構成材料
Main materials		 バルブボディ：SUS304
ベローズ：SUS316L(□FLV)
シリンダ：アルミニウム
弁座シール：FKM(バイトンⓇ)
ボンネットシール：FKM(バイトンⓇ)		 Valve body:SUS304
Bellows:SUS316L(□FLV)
Cylinder:Aluminum
Valve seat seal:FKM(VitonⓇ)
Bonnet seal:FKM(VitonⓇ)

技術情報

  型式
type		 16A 25A 40A 50A (63A)
65A
コンダクタンス
conductance		 □FLV 4l/sec 10l/sec 32l/sec 70l/sec 107l/sec

型式表示方法

高真空アングルバルブ（複動・単動）:関連画像

型式表示方法

  • ※ 1:手動型は5万回。
  • ※ 2:LXシリーズに手動型は含みません。
  • ※ 片側固定、片側回転

ベローズメーカーが造ったからできた、“6つ”のここがすごい！

ここがすごい（1）：高い耐食性

SUS材を採用しているため、アルミニウム材に比べ、高い耐腐食性を確保しています。

バルブボディー：SUS304
ベローズ：SUS316L
高真空アングルバルブ（複動・単動）:関連画像
高真空アングルバルブ（複動・単動）:関連画像

【酸への強さ】 代表的ステンレスと他の素材の脱不動態化PH

ここがすごい（2）：長寿命で高いコストパフォーマンス

SUS材の採用、豊富な実績をもつ成形・溶接ベローズ内蔵で、自信の長寿命保証。
寿命を明示しているメーカーは非常に少ない中、入江工研は、長寿命でハイレベルな品質をご提供。長く使えるからお得です！

高真空アングルバルブ（複動・単動）:関連画像
高真空アングルバルブ（複動・単動）:関連画像

さらに、特注で保証回数100万回！
内蔵している成形ベローズの材質をハステロイに変更すれば、100万回を保証！特注のご要望がありましたら、当社相談窓口までご相談ください。

ここがすごい（3）：高真空対応

大気圧から10-6Paまで対応しているので、高真空でも安心です。

ここがすごい（4）：Oリンク脱落防止

弁座Ｏリングが粘着して脱落しないように、弁座のOリング溝（蟻溝形状）を改良しました。

ここがすごい（5）：洗浄して再利用

成形ベローズ、ボディー等を洗浄、Oリングのみのお取替えで再度利用できます。

ここがすごい（6）：ISO規格フランジ

取扱いが非常に便利なISO規格のNW-KFフランジ付を採用しています。

開発秘話



溶接ベローズから成形ベローズに変更し、コストダウンを図りました。

型番リスト

表示件数
  • 1
    • 型番
    1FLV-16D0
    1FLV-16O0
    1FLV-25C0
    1FLV-40C0
    1FLV-40O0
    1FLV-50C3
    1FLV-50D0

    切換の種類

    フランジ呼び

    電圧

    音速コンダクタンス

    電磁弁

    近接スイッチ

    		RoHS?最小発注数量
    2位置複動タイプ
    16
    -
    4ℓ/sec
    なし
    なし
    -
    1個
    2位置ノーマルオープン
    16
    -
    4ℓ/sec
    なし
    なし
    -
    1個
    2位置ノーマルクローズ
    25
    -
    10ℓ/sec
    なし
    なし
    -
    1個
    2位置ノーマルクローズ
    40
    -
    32ℓ/sec
    なし
    なし
    -
    1個
    2位置ノーマルオープン
    40
    -
    32ℓ/sec
    なし
    なし
    -
    1個
    2位置ノーマルクローズ
    50
    -
    70ℓ/sec
    なし
    付き
    10
    1個
    2位置複動タイプ
    50
    -
    70ℓ/sec
    なし
    なし
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    39,899円15,959円
    ( 17,555円 )
    在庫品1日目当日出荷可能
    38,221円21,021円
    ( 23,123円 )
    在庫品1日目当日出荷可能
    78,805円
    ( 86,686円 )
    在庫品1日目当日出荷可能
    104,663円50,520円
    ( 55,572円 )
    在庫品1日目当日出荷可能
    59,899円23,959円
    ( 26,355円 )
    在庫品1日目当日出荷可能
    125,778円
    ( 138,356円 )
    6日目
    74,899円33,704円
    ( 37,074円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ALLステンレス使用で高い耐食性をもつアングル真空バルブ。
    【特長】
    ・バルブ材質の真空側は全てステンレス（SUS）で構成されている。
    ・正圧、逆圧、どちらも0.15MPaの差圧でも漏れない。
    ・機能設計により大きなコンダクタンスが得られる。
    ・片側回転フランジのため、取付けが容易（コンフラットフランジ）。
    ・取り付け姿勢が自由（特に指定のない場合は、圧力変動の大きい方に弁座が向く取り付け姿勢を推奨）。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    高真空アングルバルブ（複動・単動）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    QOﾘﾝｸﾞの材質変更は可能ですか。
    A
    ご指定により対応可能です。
    Q寿命はどのくらいですか。
    A
    標準品は１０万回ですが、オプションで１００万回まで対応可能です。
