HANSHIN（ハンシン）

ケーブルキャリア一般FA用 HSP0450-1BNシリーズ

カタログ

通常単価(税別): 7,279円～17,739円

税込単価: 8,007円～19,513円

通常出荷日：9日目～99日目

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱ってお...

よく一緒に見られています

HANSHIN（ハンシン）

ケーブルキャリア一般FA用 HSP0450-2BNシリーズ［HSP0450-BN］

通常出荷日：9 日目～

よく一緒に見られています

HANSHIN（ハンシン）

ケーブルキャリア一般FA用アッパーカバー全密閉タイプ HSP0450-3BNCシリーズ

通常出荷日：8 日目～

未確定：候補が670型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

収納物最大径24mmシリーズ

材質

-	材質	使用温度
リンク、ブラケット	エンプラ	-25℃～+100℃
両側リンク	エンプラ、スチール	-25℃～+100℃

製品仕様

-	数値
フリースパン長さF（m）	1.5
移動ストローク（m）	2.8
収納物の最大径（mm）	24
収納物の最大質量（kg/m）	3.2
移動速度（m/min）	180
リンクピッチ（mm）	45

規格表

型番リスト

表示件数

...

型番

曲げ半径 R

(mm)

リンク数

必要空間高さ H

(mm)

RoHS2（10物質）?

最小発注数量

50	23	140	対応	1個
50	24	140	対応	1個
50	25	140	対応	1個
50	26	140	対応	1個
50	27	140	対応	1個
50	28	140	対応	1個
50	29	140	対応	1個
50	30	140	対応	1個
50	31	140	対応	1個
50	32	140	対応	1個
50	33	140	対応	1個
50	34	140	対応	1個
50	35	140	対応	1個
50	36	140	対応	1個
50	37	140	対応	1個
50	38	140	対応	1個
50	39	140	対応	1個
50	40	140	対応	1個
50	41	140	対応	1個
50	42	140	対応	1個
50	43	140	対応	1個
50	44	140	対応	1個
50	45	140	対応	1個
50	46	140	対応	1個
50	47	140	対応	1個
50	48	140	対応	1個
50	49	140	対応	1個
50	50	140	対応	1個
50	51	140	対応	1個
50	52	140	対応	1個
50	53	140	対応	1個
50	54	140	対応	1個
50	55	140	対応	1個
50	56	140	対応	1個
50	57	140	対応	1個
50	58	140	対応	1個
50	59	140	対応	1個
50	60	140	対応	1個
50	61	140	対応	1個
50	62	140	対応	1個
50	63	140	対応	1個
50	64	140	対応	1個
50	65	140	対応	1個
50	66	140	対応	1個
50	67	140	対応	1個
50	68	140	対応	1個
50	69	140	対応	1個
50	70	140	対応	1個
50	71	140	対応	1個
50	72	140	対応	1個
50	73	140	対応	1個
50	74	140	対応	1個
50	75	140	対応	1個
50	76	140	対応	1個
50	77	140	対応	1個
50	78	140	対応	1個
50	79	140	対応	1個
50	80	140	対応	1個
50	81	140	対応	1個
50	82	140	対応	1個

通常単価(税別) (税込単価)	通常出荷日

7,279円 ( 8,007円 )	9日目〜
7,406円 ( 8,147円 )	9日目〜
7,533円 ( 8,286円 )	9日目〜
7,660円 ( 8,426円 )	9日目〜
7,787円 ( 8,566円 )	9日目〜
7,914円 ( 8,705円 )	9日目〜
8,041円 ( 8,845円 )	9日目〜
8,168円 ( 8,985円 )	9日目〜
8,296円 ( 9,126円 )	9日目〜
8,423円 ( 9,265円 )	9日目〜
8,550円 ( 9,405円 )	9日目〜
8,677円 ( 9,545円 )	9日目〜
8,804円 ( 9,684円 )	9日目〜
8,931円 ( 9,824円 )	9日目〜
9,059円 ( 9,965円 )	9日目〜
8,420円 ( 9,262円 )	9日目〜
8,537円 ( 9,391円 )	9日目〜
8,653円 ( 9,518円 )	9日目〜
8,770円 ( 9,647円 )	9日目〜
8,887円 ( 9,776円 )	9日目〜
9,003円 ( 9,903円 )	9日目〜
9,120円 ( 10,032円 )	9日目〜
9,236円 ( 10,160円 )	9日目〜
9,353円 ( 10,288円 )	9日目〜
9,469円 ( 10,416円 )	9日目〜
9,586円 ( 10,545円 )	9日目〜
9,702円 ( 10,672円 )	9日目〜
10,101円 ( 11,111円 )	9日目〜
9,935円 ( 10,929円 )	9日目〜
10,052円 ( 11,057円 )	9日目〜
10,169円 ( 11,186円 )	9日目〜
10,285円 ( 11,314円 )	9日目〜
10,402円 ( 11,442円 )	9日目〜
10,518円 ( 11,570円 )	9日目〜
10,635円 ( 11,699円 )	9日目〜
10,751円 ( 11,826円 )	9日目〜
10,868円 ( 11,955円 )	9日目〜
10,984円 ( 12,082円 )	9日目〜
11,101円 ( 12,211円 )	9日目〜
11,217円 ( 12,339円 )	9日目〜
11,334円 ( 12,467円 )	9日目〜
11,451円 ( 12,596円 )	9日目〜
11,567円 ( 12,724円 )	9日目〜
11,684円 ( 12,852円 )	9日目〜
11,800円 ( 12,980円 )	9日目〜
11,917円 ( 13,109円 )	9日目〜
12,033円 ( 13,236円 )	9日目〜
12,150円 ( 13,365円 )	9日目〜
12,266円 ( 13,493円 )	9日目〜
12,383円 ( 13,621円 )	9日目〜
12,499円 ( 13,749円 )	9日目〜
12,616円 ( 13,878円 )	9日目〜
12,733円 ( 14,006円 )	9日目〜
12,849円 ( 14,134円 )	9日目〜
12,966円 ( 14,263円 )	9日目〜
13,082円 ( 14,390円 )	9日目〜
13,199円 ( 14,519円 )	9日目〜
13,315円 ( 14,647円 )	9日目〜
13,432円 ( 14,775円 )	9日目〜
13,549円 ( 14,904円 )	9日目〜

...

基本情報

基本情報

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1987年設立の韓国メーカー。1リンク単位で選定頂けますので、設計の無駄がありません。
【特長】
・一般用FA用シリーズ・収納物最大直径24mm。
・インシュロックでケーブルをくし歯に固定できます。
・ブラケットは固定端と移動端に1個ずつ付属します。ブラケットは外側・内側両方取付可能です。

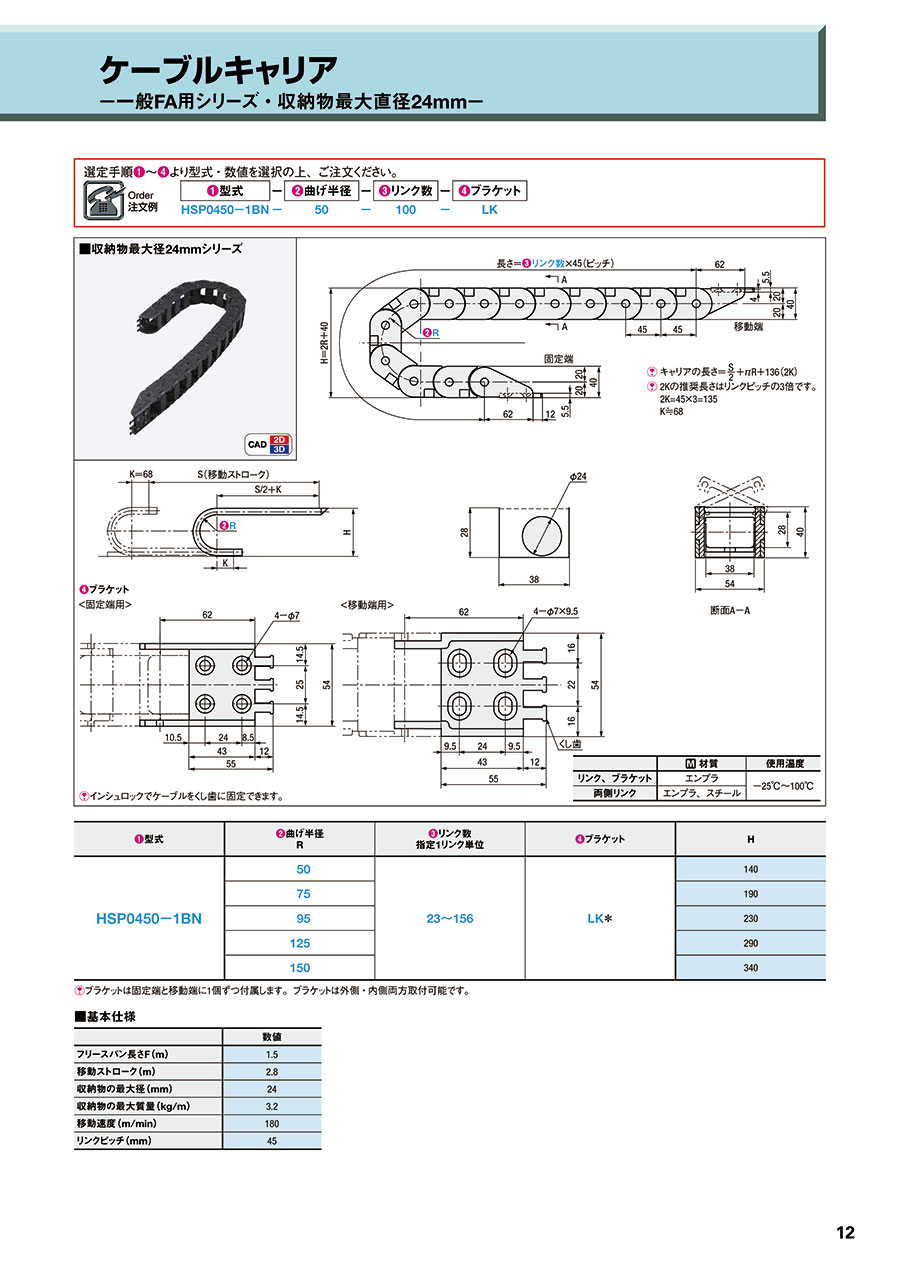

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
