ケーブルキャリア 一般FA用 HSC0665シリーズ
- 通常単価(税別)
- 15,735円～118,886円
- 税込単価
- 17,309円～130,775円
通常出荷日：8日目～99日目
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱ってお...
詳細を確認
未確定：候補が1,680型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

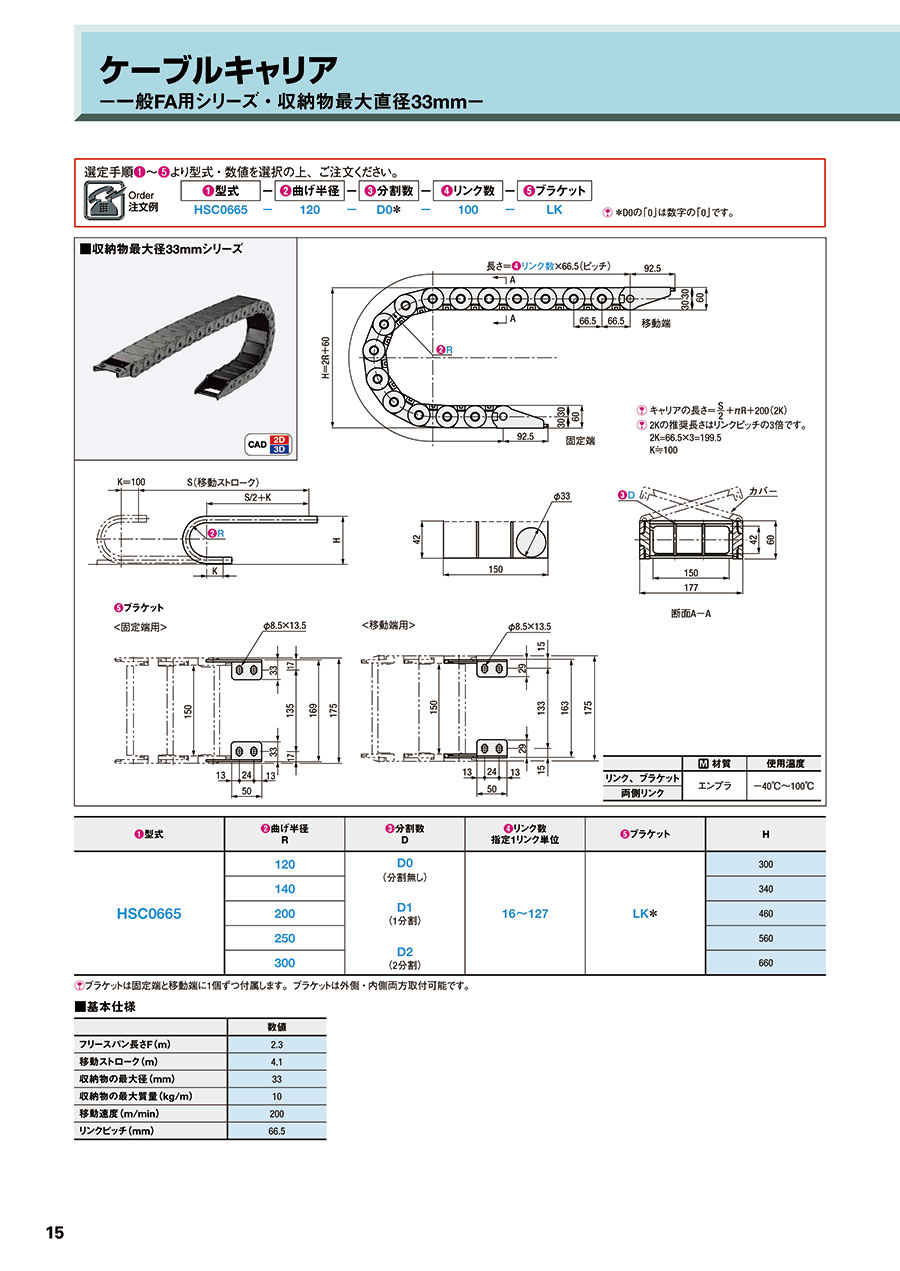

外形図
製品仕様
材質
| - | 材質 | 使用温度 |
|---|---|---|
| リンク、ブラケット | エンプラ | -40℃～+100℃ |
| 両側リンク |
製品仕様
| - | 数値 |
|---|---|
| フリースパン長さF（m） | 2.3 |
| 移動ストローク（m） | 4.1 |
| 収納物の最大径（mm） | 33 |
| 収納物の最大質量（kg/m） | 10 |
| 移動速度（m/min） | 200 |
| リンクピッチ（mm） | 66.5 |
規格表
* ブラケットは固定端と移動端に1個ずつ付属します。ブラケットは外側・内側両方取付可能です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,735円 ( 17,309円 ) | 8日目〜 |
16,397円 ( 18,037円 ) | 8日目〜 |
17,059円 ( 18,765円 ) | 8日目〜 |
17,721円 ( 19,493円 ) | 8日目〜 |
18,382円 ( 20,220円 ) | 8日目〜 |
19,044円 ( 20,948円 ) | 8日目〜 |
19,706円 ( 21,677円 ) | 8日目〜 |
20,367円 ( 22,404円 ) | 8日目〜 |
21,029円 ( 23,132円 ) | 8日目〜 |
21,691円 ( 23,860円 ) | 8日目〜 |
22,352円 ( 24,587円 ) | 8日目〜 |
23,014円 ( 25,315円 ) | 8日目〜 |
23,676円 ( 26,044円 ) | 8日目〜 |
24,338円 ( 26,772円 ) | 8日目〜 |
24,999円 ( 27,499円 ) | 8日目〜 |
25,661円 ( 28,227円 ) | 8日目〜 |
26,323円 ( 28,955円 ) | 8日目〜 |
26,984円 ( 29,682円 ) | 8日目〜 |
27,646円 ( 30,411円 ) | 8日目〜 |
28,308円 ( 31,139円 ) | 8日目〜 |
28,970円 ( 31,867円 ) | 8日目〜 |
29,631円 ( 32,594円 ) | 8日目〜 |
30,293円 ( 33,322円 ) | 8日目〜 |
30,955円 ( 34,051円 ) | 8日目〜 |
31,616円 ( 34,778円 ) | 8日目〜 |
32,278円 ( 35,506円 ) | 8日目〜 |
32,940円 ( 36,234円 ) | 8日目〜 |
33,602円 ( 36,962円 ) | 8日目〜 |
34,263円 ( 37,689円 ) | 8日目〜 |
34,925円 ( 38,418円 ) | 8日目〜 |
35,587円 ( 39,146円 ) | 8日目〜 |
36,248円 ( 39,873円 ) | 8日目〜 |
36,910円 ( 40,601円 ) | 8日目〜 |
37,572円 ( 41,329円 ) | 8日目〜 |
38,233円 ( 42,056円 ) | 8日目〜 |
38,895円 ( 42,785円 ) | 8日目〜 |
39,557円 ( 43,513円 ) | 8日目〜 |
37,705円 ( 41,476円 ) | 8日目〜 |
38,325円 ( 42,158円 ) | 8日目〜 |
38,946円 ( 42,841円 ) | 8日目〜 |
39,566円 ( 43,523円 ) | 8日目〜 |
40,186円 ( 44,205円 ) | 8日目〜 |
40,807円 ( 44,888円 ) | 8日目〜 |
41,427円 ( 45,570円 ) | 8日目〜 |
42,047円 ( 46,252円 ) | 8日目〜 |
42,668円 ( 46,935円 ) | 8日目〜 |
43,288円 ( 47,617円 ) | 8日目〜 |
43,908円 ( 48,299円 ) | 8日目〜 |
44,529円 ( 48,982円 ) | 8日目〜 |
45,149円 ( 49,664円 ) | 8日目〜 |
45,769円 ( 50,346円 ) | 8日目〜 |
46,390円 ( 51,029円 ) | 8日目〜 |
47,010円 ( 51,711円 ) | 8日目〜 |
47,631円 ( 52,394円 ) | 8日目〜 |
48,251円 ( 53,076円 ) | 8日目〜 |
48,871円 ( 53,758円 ) | 8日目〜 |
49,492円 ( 54,441円 ) | 8日目〜 |
50,112円 ( 55,123円 ) | 8日目〜 |
50,732円 ( 55,805円 ) | 8日目〜 |
51,353円 ( 56,488円 ) | 8日目〜 |
詳細情報
基本情報
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1987年設立の韓国メーカー。ケーブルキャリアのバリエーションに優れています。1リンク単位で選定頂けますので、設計の無駄がありません。
