ケーブルキャリア 一般FA用 HSC0555シリーズ
- 通常単価(税別)
- 13,720円～72,642円
- 税込単価
- 15,092円～79,906円
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱ってお...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

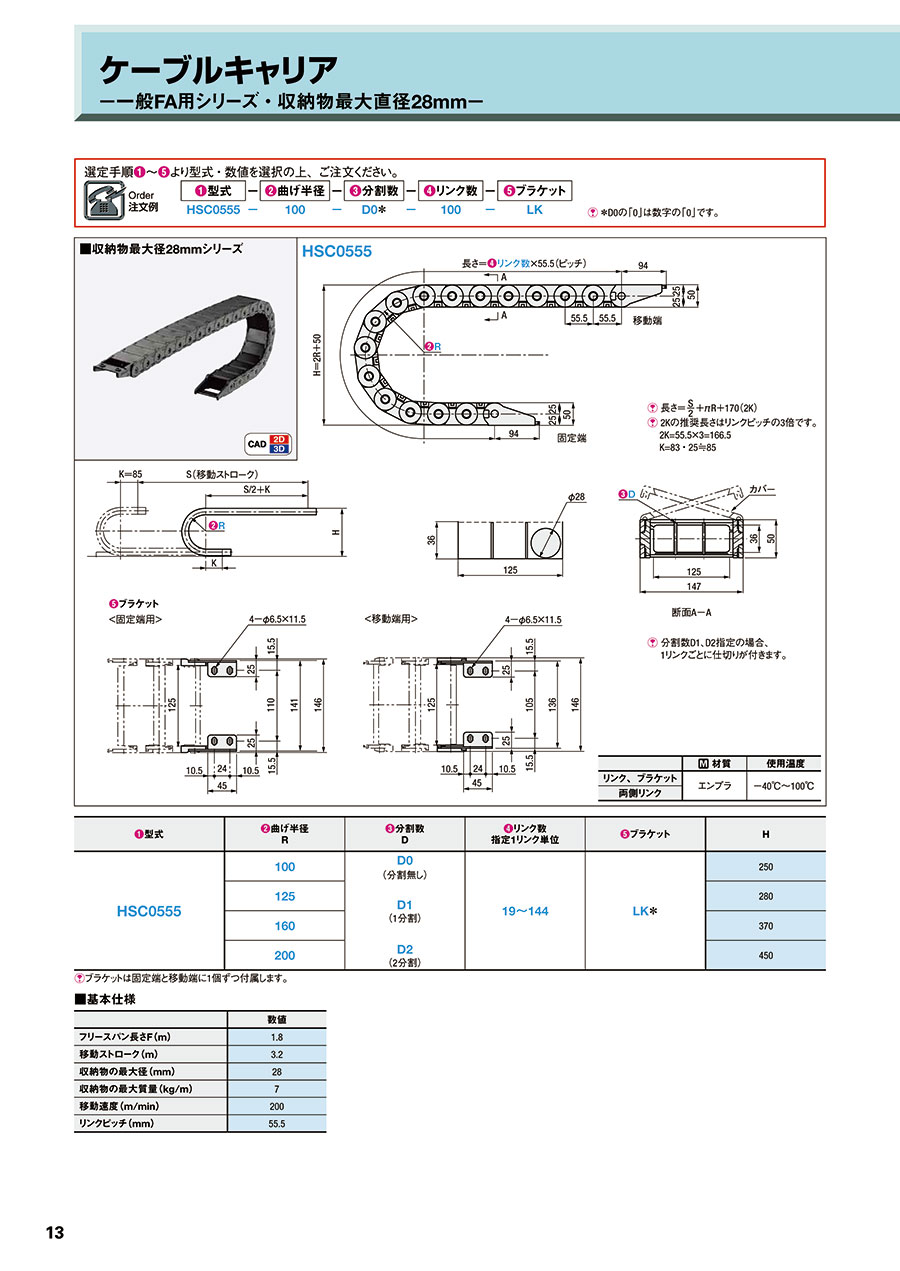

外形図
長さ=S/2+πR+170（2K）
2Kの推奨長さはリンクピッチの3倍です。
2K=55.5×3=166.5
K=83・25≒85
断面A-A
分割数D1、D2指定の場合、1リンクごとに仕切りが付きます。
＜固定端用＞
＜移動端用＞
製品仕様
リンク、ブラケット／両側リンク
- 材質：エンプラ
- 使用温度：-40℃～+100℃
| フリースパン長さF（m） | 移動ストローク（m） | 収納物の最大径（mm） | 収納物の最大質量（kg/m） | 移動速度（m/min） | リンクピッチ（mm） |
|---|---|---|---|---|---|
| 1.8 | 3.2 | 28 | 7 | 200 | 55.5 |
選定サポート情報
注文例
選定手順（1）～（5）より型式・数値を選択の上、ご注文ください。
*D0の「0」は数字の「0」です。
| （1）型式 | （2）曲げ半径 R | （3）分割数 D | （4）リンク数 指定1リンク単位 | （5）ブラケット | H |
|---|---|---|---|---|---|
| HSC0555 | 100 | D0（分割無し） D1（1分割） D2（2分割） | 19～144 | LK※ | 250 |
| 125 | 280 | ||||
| 160 | 370 | ||||
| 200 | 450 |
※ブラケットは固定端と移動端に1個ずつ付属します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,720円 ( 15,092円 ) | 8日目〜 |
14,171円 ( 15,588円 ) | 8日目〜 |
14,623円 ( 16,085円 ) | 8日目〜 |
15,074円 ( 16,581円 ) | 8日目〜 |
15,525円 ( 17,078円 ) | 8日目〜 |
15,976円 ( 17,574円 ) | 8日目〜 |
16,427円 ( 18,070円 ) | 8日目〜 |
16,878円 ( 18,566円 ) | 8日目〜 |
17,330円 ( 19,063円 ) | 8日目〜 |
17,781円 ( 19,559円 ) | 8日目〜 |
18,232円 ( 20,055円 ) | 8日目〜 |
18,683円 ( 20,551円 ) | 8日目〜 |
19,134円 ( 21,047円 ) | 8日目〜 |
19,585円 ( 21,544円 ) | 8日目〜 |
20,037円 ( 22,041円 ) | 8日目〜 |
20,488円 ( 22,537円 ) | 8日目〜 |
20,939円 ( 23,033円 ) | 8日目〜 |
21,390円 ( 23,529円 ) | 8日目〜 |
21,841円 ( 24,025円 ) | 8日目〜 |
22,292円 ( 24,521円 ) | 8日目〜 |
22,744円 ( 25,018円 ) | 8日目〜 |
23,195円 ( 25,515円 ) | 8日目〜 |
23,646円 ( 26,011円 ) | 8日目〜 |
24,097円 ( 26,507円 ) | 8日目〜 |
24,548円 ( 27,003円 ) | 8日目〜 |
24,999円 ( 27,499円 ) | 8日目〜 |
25,450円 ( 27,995円 ) | 8日目〜 |
25,902円 ( 28,492円 ) | 8日目〜 |
26,353円 ( 28,988円 ) | 8日目〜 |
26,804円 ( 29,484円 ) | 8日目〜 |
27,255円 ( 29,981円 ) | 8日目〜 |
27,706円 ( 30,477円 ) | 8日目〜 |
28,158円 ( 30,974円 ) | 8日目〜 |
28,609円 ( 31,470円 ) | 8日目〜 |
29,060円 ( 31,966円 ) | 8日目〜 |
29,511円 ( 32,462円 ) | 8日目〜 |
29,962円 ( 32,958円 ) | 8日目〜 |
30,413円 ( 33,454円 ) | 8日目〜 |
30,864円 ( 33,950円 ) | 8日目〜 |
31,316円 ( 34,448円 ) | 8日目〜 |
31,767円 ( 34,944円 ) | 8日目〜 |
32,218円 ( 35,440円 ) | 8日目〜 |
32,669円 ( 35,936円 ) | 8日目〜 |
33,120円 ( 36,432円 ) | 8日目〜 |
33,571円 ( 36,928円 ) | 8日目〜 |
34,023円 ( 37,425円 ) | 8日目〜 |
34,474円 ( 37,921円 ) | 8日目〜 |
34,925円 ( 38,418円 ) | 8日目〜 |
35,376円 ( 38,914円 ) | 8日目〜 |
35,827円 ( 39,410円 ) | 8日目〜 |
36,278円 ( 39,906円 ) | 8日目〜 |
36,730円 ( 40,403円 ) | 8日目〜 |
37,181円 ( 40,899円 ) | 8日目〜 |
37,632円 ( 41,395円 ) | 8日目〜 |
38,083円 ( 41,891円 ) | 8日目〜 |
38,534円 ( 42,387円 ) | 8日目〜 |
38,985円 ( 42,884円 ) | 8日目〜 |
39,437円 ( 43,381円 ) | 8日目〜 |
39,888円 ( 43,877円 ) | 8日目〜 |
37,818円 ( 41,600円 ) | 8日目〜 |
詳細情報
基本情報
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1987年設立の韓国メーカー。ケーブルキャリアのバリエーションに優れています。1リンク単位で選定頂けますので、設計の無駄がありません。
