ロータリエンコーダ インクリメンタル形 外径Φ25 小型タイプ E6A2-C
- 通常単価(税別)
- 10,657円～17,065円
- 税込単価
- 11,723円～18,772円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
小型タイプ（外径Φ25）。【特長】・インクリメンタル形・分解能（最大）：500P/R
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が32型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
*ビニル絶縁丸形コードφ4、5芯（導体断面積:0.14mm2、絶縁体径:φ0.9mm）標準500mm
製品仕様
定格/性能

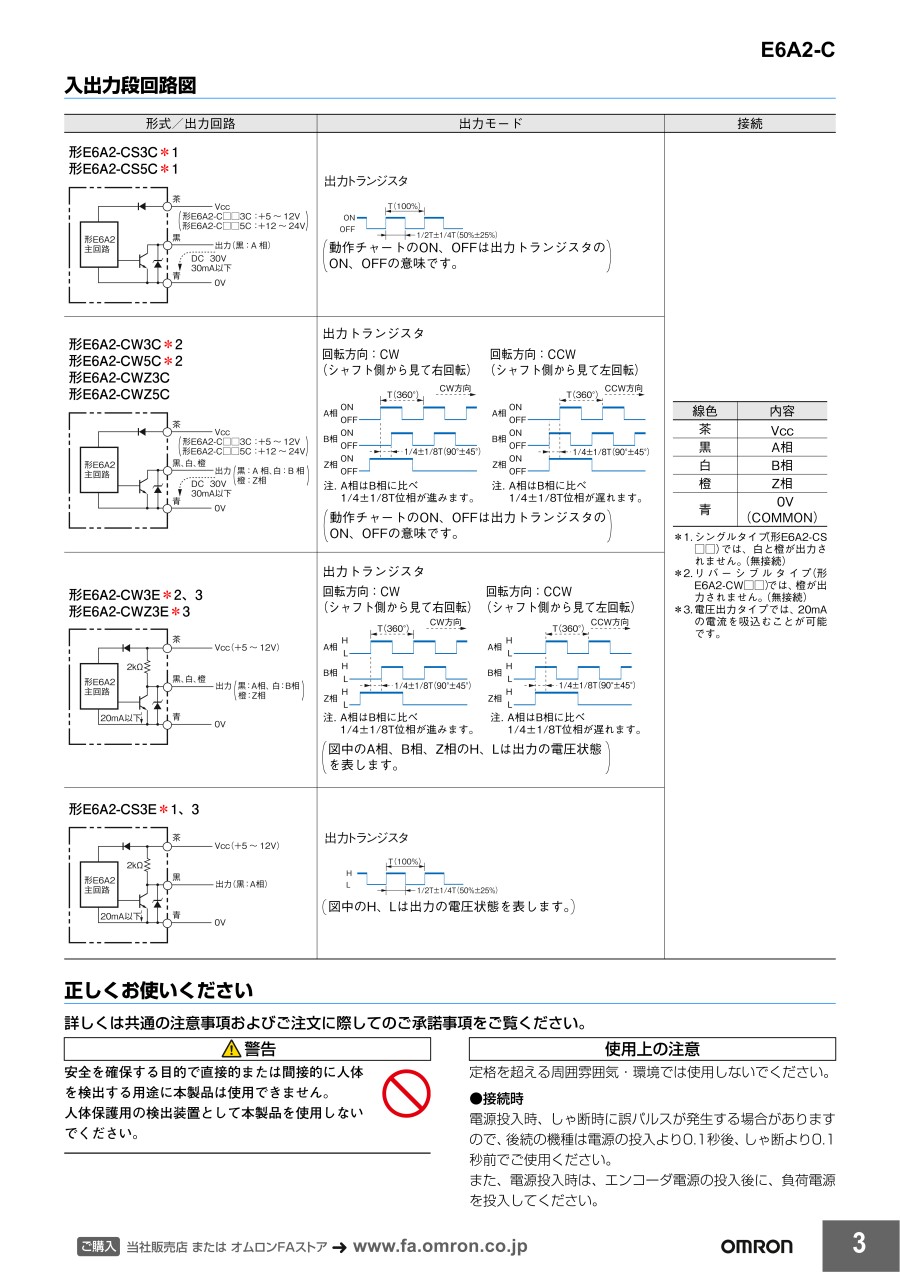

| 項目 | 型番 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 形E6A2-CWZ3E | 形E6A2-CWZ3C | 形E6A2-CWZ5C | 形E6A2-CW3E | 形E6A2-CW3C | 形E6A2-CW5C | 形E6A2-CS3E | 形E6A2-CS3C | 形E6A2-CS5C | ||
| 電源電圧 | DC5V-5%～12V+10% リップル（p-p）5%以下 | DC12V-10% ～24V+15% リップル （P-P） 5%以下 | DC5V-5%～12V+10% リップル（p-p）5%以下 | DC12V-10% ～24V+15% リップル （P-P） 5%以下 | DC5V-5%～12V+10% リップル（p-p）5%以下 | DC12V-10% ～24V+15% リップル （P-P）5%以下 | ||||
| 消費電流*1 | 50mA以下 | 30mA以下 | 30mA以下 | 20mA以下 | 30mA以下 | 20mA以下 | ||||
| 分解能 （パルス/回転） | 100、200、360、500 | 10、20、60、100、200、300、360、500 | ||||||||
| 出力相 | A相、B相、Z相 | A相、B相 | A相 | |||||||
| 出力形式 | 電圧出力 | NPNオープンコレクタ出力 | 電圧出力 | NPNオープンコレクタ出力 | 電圧出力 | NPNオープンコレクタ出力 | ||||
| 出力容量 | 出力抵抗: 2kΩ 出力電流: 20mA以下 残留電圧: 0.4V以下 （出力電流 20mA時） | 印加電圧:DC30V以下 シンク電流:30mA以下 残留電圧:0.4V以下 （シンク電流30mA時） | 出力抵抗: 2kΩ 出力電流: 20mA以下 残留電圧: 0.4V以下 （出力電流 20mA時） | 印加電圧:DC30V以下 シンク電流:30mA以下 残留電圧:0.4V以下 （シンク電流30mA時） | 出力抵抗: 2kΩ 出力電流: 20mA以下 残留電圧: 0.4V以下 （出力電流 20mA時） | 印加電圧:DC30V以下 シンク電流:30mA以下 残留電圧:0.4V以下 （シンク電流30mA時） | ||||
| 最高応答周波数*2 | 30kHz | |||||||||
| 出力位相差 | A相、B相の位相差 90°±45° | - | ||||||||
| 出力 デューティ比 | - | 50±25% | ||||||||
| 出力立ち上がり・ 立ち下がり時間 | 1.0μs以下 （コード長 500mm、 シンク電流 10mA） | 1.0μs以下 （コード長500mm、 制御出力電圧5V、 負荷抵抗1kΩ） | 1.0μs以下 （コード長 500mm、 シンク電流 10mA） | 1.0μs以下 （コード長500mm、 制御出力電圧5V、 負荷抵抗1kΩ） | 1.0μs以下 （コード長500mm、 シンク電流10mA） | 1.0μs以下 （コード長500mm、 制御出力電圧5V、 負荷抵抗1kΩ） | ||||
| 起動トルク | 1mN・m以下 | |||||||||
| 慣性モーメント | 1×10-7kg・m2以下 | |||||||||
| 軸許容力 | ラジアル | 10N | ||||||||
| スラスト | 5N | |||||||||
| 許容最高回転数 | 5,000r/min | |||||||||
| 周囲温度範囲 | 動作時:-10～+55℃ 保存時:-25～+80℃（ただし、氷結しないこと） | |||||||||
| 周囲湿度範囲 | 動作時、保存時:各35～85%RH（ただし、結露しないこと） | |||||||||
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて）充電部一括とケース間 | |||||||||
| 耐電圧 | AC500V 50/60Hz 1min 充電部一括とケース間 | |||||||||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h | |||||||||
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向 3回 | |||||||||
| 保護構造*3 | IEC規格 IP50 | |||||||||
| 接続方式 | コード引き出しタイプ（標準コード長500mm） | |||||||||
| 材質 | ケース | アルミニウム合金 | ||||||||
| 本体 金属部 | アルミニウム | |||||||||
| シャフト | SUS420J2 | |||||||||
| 取付金具 | 鉄 亜鉛メッキ | |||||||||
| 質量（梱包状態） | 約35g | |||||||||
| 付属品 | カプリング、サーボマウント用取りつけ金具（形E6A2-CWZ□に付属）、六角スパナ、取扱説明書 | |||||||||
*1.電源投入時、約9Aの突入電流が流れます。（時間:約0.3ms）
*2.電気的最高応答回転数は、分解能および最高応答周波数から規定されます。
そのため、最高応答回転数以上に回転させますと電気的に信号が追従しません。
*3.水、油に対する保護はありません。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,657円 ( 11,723円 ) | 在庫品1日目当日出荷可能 |
11,004円 ( 12,104円 ) | 1日目 |
12,216円 ( 13,438円 ) | 在庫品1日目当日出荷可能 |
13,437円 ( 14,781円 ) | 1日目 |
13,008円 ( 14,309円 ) | 1日目 |
11,406円 ( 12,547円 ) | 1日目 |
13,452円 ( 14,797円 ) | 1日目 |
10,880円 ( 11,968円 ) | 1日目 |
12,740円 ( 14,014円 ) | 在庫品1日目当日出荷可能 |
11,173円 ( 12,290円 ) | 1日目 |
13,237円 ( 14,561円 ) | 1日目 |
11,150円 ( 12,265円 ) | 在庫品1日目当日出荷可能 |
12,202円 ( 13,422円 ) | 在庫品1日目当日出荷可能 |
14,823円 ( 16,305円 ) | 1日目 |
13,047円 ( 14,352円 ) | 在庫品1日目当日出荷可能 |
12,414円 ( 13,655円 ) | 在庫品1日目当日出荷可能 |
12,414円 ( 13,655円 ) | 在庫品1日目当日出荷可能 |
14,044円 ( 15,448円 ) | 在庫品1日目当日出荷可能 |
12,414円 ( 13,655円 ) | 在庫品1日目当日出荷可能 |
12,719円 ( 13,991円 ) | 在庫品1日目当日出荷可能 |
11,518円 ( 12,670円 ) | 在庫品1日目当日出荷可能 |
12,719円 ( 13,991円 ) | 在庫品1日目当日出荷可能 |
12,414円 ( 13,655円 ) | 在庫品1日目当日出荷可能 |
14,526円 ( 15,979円 ) | 在庫品1日目当日出荷可能 |
14,044円 ( 15,448円 ) | 在庫品1日目当日出荷可能 |
14,045円 ( 15,450円 ) | 在庫品1日目当日出荷可能 |
15,853円 ( 17,438円 ) | 在庫品1日目当日出荷可能 |
16,576円 ( 18,234円 ) | 在庫品1日目当日出荷可能 |
15,298円 ( 16,828円 ) | 在庫品1日目当日出荷可能 |
16,680円 ( 18,348円 ) | 在庫品1日目当日出荷可能 |
15,298円 ( 16,828円 ) | 在庫品1日目当日出荷可能 |
17,065円 ( 18,772円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
小型タイプ（外径Φ25）。
【特長】
・インクリメンタル形
・分解能（最大）：500P/R
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
ロータリエンコーダ インクリメンタル形 外径Φ25 小型タイプ E6A2-Cのレビュー
移動量数値カウント用
5
5.02019/12/01
オムロンのこのシリーズのエンコーダーは小型なので場所を取らず助かります。電源電圧範囲が広いのもいいです。１２−２４Ｖまで...もっと読む
1人が参考にしています。
旋回角度判断用
5
5.02023/02/28
機器の旋回位置を判断するのに使用しました。分解能が豊富に選べるので、用途に応じて使い分けることができます。また、信頼でき...もっと読む
0人が参考にしています。
装置の移動量測定
5
5.02022/01/31
半導体部品が不足している中、仕様にあったロータリエンコーダを見つけ購入しました。
使用できる電圧の幅、サイズ、価格の面で...もっと読む
0人が参考にしています。
デモ機のアームの角度検出用
5
5.02020/12/25
デモ機のアームの角度検出用に購入しました。
小型、軽量で価格も手頃です。
アルディーノに2相の信号を入力し、アルディーノ...もっと読む
0人が参考にしています。
