方向規制キャスター 420FOS・413FOS 車輪径100～150mm
- 通常単価(税別)
- 2,494円～10,857円
- 税込単価
- 2,743円～11,943円
通常出荷日：6日目～8日目
レバーとペダルにより、旋回式と固定式を切り替える事ができる方向規制キャスターです。【特長】・組合わせて...
詳細を確認
未確定：候補が72型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
代表的な大型キャスターで工場、事業所などさまざまな環境で幅広く使用
420 F0S(旋回式)
420 F0S 外形図
413F0S(旋回式・ストッパー付)
413F0S 外形図
使用方法
- Aのロックレバーを押し下げると一定の箇所で旋回がロックされ方向規制。
- Bのアンロックペダルを押し下げると方向規制が解除。
- Cは車輪の回転を止めるストッパーハンドル。
キャスター寸法表
| 品番・品種 | 車輪径 Dmm | 取付高 Hmm | 取付座 A×Bmm | 取付寸法 X×Ymm(X'×Y')mm | 取付穴径 Pmm | 偏心 Emm | 旋回半径 mm |
|---|---|---|---|---|---|---|---|
| 420F0S | 100 | 132 | 90×90 | 68×68(71×71) | 11 | 35.0 | 86 |
| 125 | 168 | 102×102 | 75×75(80×80) | 11 | 38.0 | 102 | |
| 150 | 190 | 102×102 | 75×75(80×80) | 11 | 41.0 | 118 | |
| 413F0S | 100 | 132 | 90×90 | 68×68(71×71) | 11 | 35.0 | 91 |
| 125 | 168 | 102×102 | 75×75(80×80) | 11 | 38.0 | 104 | |
| 150 | 190 | 102×102 | 75×75(80×80) | 11 | 41.0 | 118 |

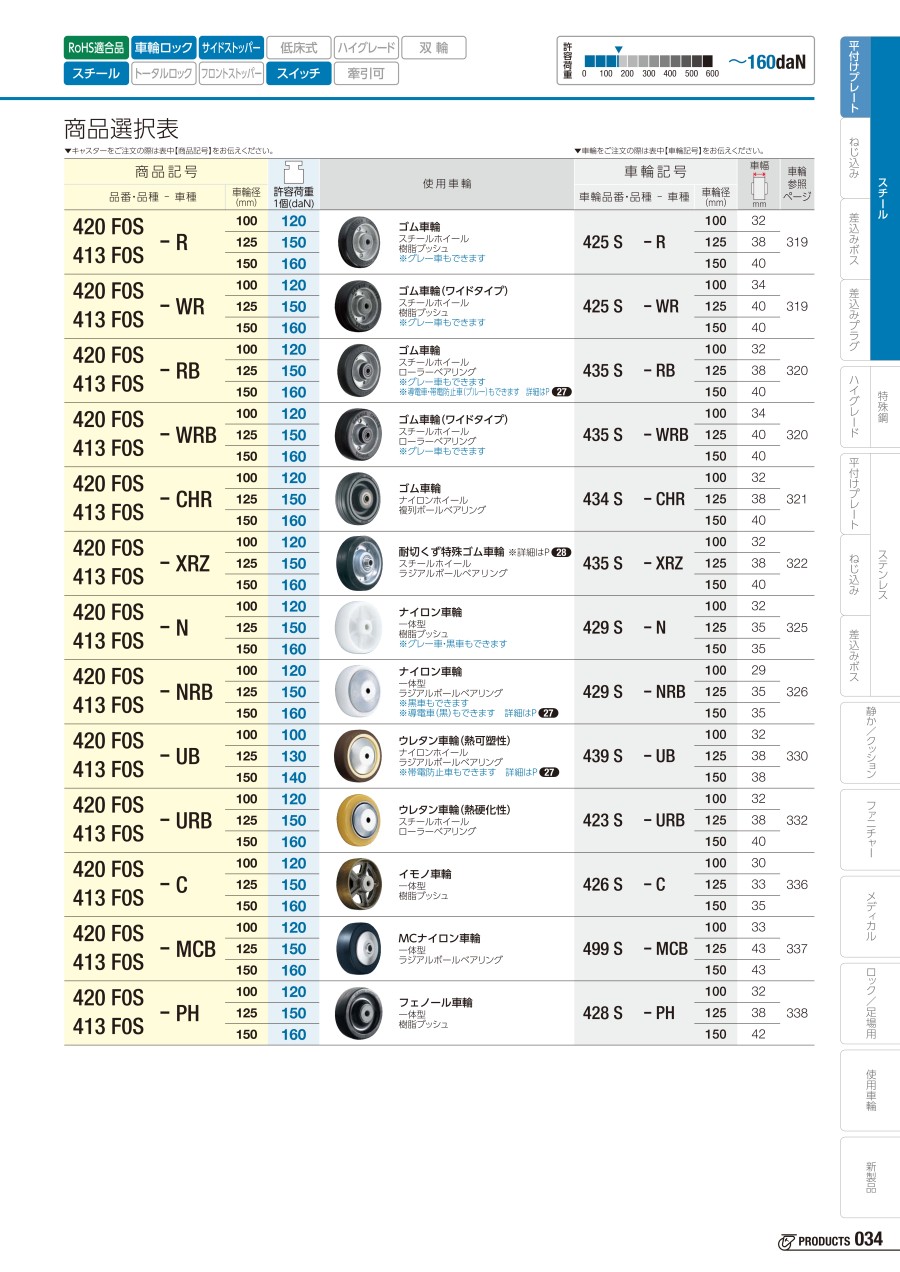

商品選択表
| 商品記号 | 許容荷重 1個(daN) | 車輪構成 | 車輪記号 | 車輪幅 (mm) | |||
|---|---|---|---|---|---|---|---|
| 品番・品種 | 車種 | 車輪径(mm) | |||||
| 420F0S 413F0S | -R | 100 | 120 | 鉄板ホイールゴム巻車輪 樹脂ブッシュ入 ※グレー車もできます | 425S-R | 100 | 32 |
| 125 | 150 | 125 | 38 | ||||
| 150 | 160 | 150 | 40 | ||||
| 420F0S 413F0S | -WR | 100 | 120 | 鉄板ホイール巾広ゴム巻車輪 樹脂ブッシュ入 ※グレー車もできます | 425S-WR | 100 | 34 |
| 125 | 150 | 125 | 40 | ||||
| 150 | 160 | 150 | 40 | ||||
| 420F0S 413F0S | -RD | 100 | 100 | ゴム一体車輪 樹脂ブッシュ入 | 427S-RD | 100 | 32 |
| 125 | 120 | 125 | 40 | ||||
| 150 | 120 | 150 | 40 | ||||
| 420F0S 413F0S | -RDB | 100 | 100 | ゴム一体車輪 ローラーベアリング入 | 437S-RDB | 100 | 32 |
| 125 | 120 | 125 | 40 | ||||
| 150 | 120 | 150 | 40 | ||||
| 420F0S 413F0S | -RB | 100 | 120 | 鉄板ホイールゴム巻車輪 ローラーベアリング入 ※グレー車もできます | 435S-RB | 100 | 32 |
| 125 | 150 | 125 | 38 | ||||
| 150 | 160 | 150 | 40 | ||||
| 420F0S 413F0S | -WRB | 100 | 120 | 鉄板ホイール巾広ゴム巻車輪 ローラーベアリング入 ※グレー車もできます | 435S-WRB | 100 | 34 |
| 125 | 150 | 125 | 40 | ||||
| 150 | 160 | 150 | 40 | ||||
| 420F0S 413F0S | -CHR | 100 | 120 | ナイロンホイールゴム巻車輪 複列ボールベアリング入 | 434S-CHR | 100 | 32 |
| 125 | 150 | 125 | 38 | ||||
| 150 | 160 | 150 | 40 | ||||
| 420F0S 413F0S | -N | 100 | 120 | ナイロン一体車輪 樹脂ブッシュ入 ※グレー車・黒車もできます | 429S-N | 100 | 32 |
| 125 | 150 | 125 | 35 | ||||
| 150 | 160 | 150 | 35 | ||||
| 420F0S 413F0S | -NRB | 100 | 120 | ナイロン一体車輪 ラジアルボールベアリング入 ※黒車もできます | 429S-NRB | 100 | 29 |
| 125 | 150 | 125 | 35 | ||||
| 150 | 160 | 150 | 35 | ||||
| 420F0S 413F0S | -UB | 100 | 100 | ナイロンホイール 熱可塑性ウレタン巻車輪 ラジアルボールベアリング入 | 439S-UB | 100 | 32 |
| 125 | 130 | 125 | 38 | ||||
| 150 | 140 | 150 | 38 | ||||
| 420F0S 413F0S | -URB | 100 | 120 | 鉄板ホイール 熱硬化性ウレタン巻車輪 ローラーベアリング入 | 423S-URB | 100 | 32 |
| 125 | 150 | 125 | 38 | ||||
| 150 | 160 | 150 | 40 | ||||
| 420F0S 413F0S | -C | 100 | 120 | イモノ一体車輪 樹脂ブッシュ入 | 426S-C | 100 | 30 |
| 125 | 150 | 125 | 33 | ||||
| 150 | 160 | 150 | 35 | ||||
| 420F0S 413F0S | -MCB | 100 | 120 | MCナイロン一体車輪 ラジアルボールベアリング入 | 499S-MCB | 100 | 33 |
| 125 | 150 | 125 | 43 | ||||
| 150 | 160 | 150 | 43 | ||||
| 420F0S 413F0S | -PH | 100 | 120 | フェノール一体車輪 樹脂ブッシュ入 | 428S-PH | 100 | 32 |
| 125 | 150 | 125 | 38 | ||||
| 150 | 160 | 150 | 42 | ||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,125円 ( 4,538円 ) | 6日目 |
5,479円 ( 6,027円 ) | 6日目 |
6,709円 ( 7,380円 ) | 6日目 |
3,977円 ( 4,375円 ) | 6日目 |
4,954円 ( 5,449円 ) | 6日目 |
6,908円 ( 7,599円 ) | 6日目 |
6,384円 ( 7,022円 ) | 6日目 |
7,388円 ( 8,127円 ) | 6日目 |
10,857円 ( 11,943円 ) | 6日目 |
3,655円 ( 4,021円 ) | 6日目 |
4,520円 ( 4,972円 ) | 6日目 |
4,863円 ( 5,349円 ) | 6日目 |
2,956円 ( 3,252円 ) | 6日目 |
4,503円 ( 4,953円 ) | 6日目 |
4,364円 ( 4,800円 ) | 6日目 |
3,798円 ( 4,178円 ) | 6日目 |
5,602円 ( 6,162円 ) | 6日目 |
8,657円 ( 9,523円 ) | 6日目 |
3,725円 ( 4,098円 ) | 8日目 |
3,584円 ( 3,942円 ) | 6日目 |
3,981円 ( 4,379円 ) | 6日目 |
3,654円 ( 4,019円 ) | 6日目 |
5,053円 ( 5,558円 ) | 6日目 |
5,187円 ( 5,706円 ) | 6日目 |
3,867円 ( 4,254円 ) | 6日目 |
5,555円 ( 6,111円 ) | 6日目 |
6,179円 ( 6,797円 ) | 6日目 |
4,824円 ( 5,306円 ) | 6日目 |
6,713円 ( 7,384円 ) | 6日目 |
7,566円 ( 8,323円 ) | 6日目 |
2,751円 ( 3,026円 ) | 6日目 |
3,771円 ( 4,148円 ) | 6日目 |
4,122円 ( 4,534円 ) | 6日目 |
2,967円 ( 3,264円 ) | 6日目 |
4,106円 ( 4,517円 ) | 6日目 |
5,635円 ( 6,199円 ) | 6日目 |
3,755円 ( 4,131円 ) | 6日目 |
4,894円 ( 5,383円 ) | 6日目 |
5,927円 ( 6,520円 ) | 6日目 |
3,159円 ( 3,475円 ) | 6日目 |
4,156円 ( 4,572円 ) | 6日目 |
4,854円 ( 5,339円 ) | 6日目 |
4,816円 ( 5,298円 ) | 6日目 |
6,978円 ( 7,676円 ) | 6日目 |
8,091円 ( 8,900円 ) | 6日目 |
2,734円 ( 3,007円 ) | 6日目 |
3,197円 ( 3,517円 ) | 6日目 |
3,320円 ( 3,652円 ) | 6日目 |
3,228円 ( 3,551円 ) | 6日目 |
3,208円 ( 3,529円 ) | 6日目 |
3,847円 ( 4,232円 ) | 6日目 |
3,338円 ( 3,672円 ) | 6日目 |
5,020円 ( 5,522円 ) | 6日目 |
8,148円 ( 8,963円 ) | 6日目 |
3,179円 ( 3,497円 ) | 6日目 |
4,164円 ( 4,580円 ) | 6日目 |
4,653円 ( 5,118円 ) | 6日目 |
2,632円 ( 2,895円 ) | 6日目 |
3,652円 ( 4,017円 ) | 6日目 |
4,891円 ( 5,380円 ) | 6日目 |
詳細情報
基本情報
レバーとペダルにより、旋回式と固定式を切り替える事ができる方向規制キャスターです。
【特長】
・組合わせて使用可能。
・用途に合わせ車輪の材質及び車径、ストッパーの有無が選択可能。
・金具：ユニクロームメッキ仕上。
【用途】
・代表的な大型キャスターで工場、事業所などさまざまな環境で幅広く使用されています。
商品担当おすすめ
方向規制キャスター 420FOS・413FOS 車輪径100～150mmのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qどのように選べば良いですか？
A
通常キャスターは4ヶの使用でも路面状況等により、3点支持になることがあります。積載される総荷重を見積もり、十分に余裕を持たせて選定してください。
総荷重÷3が1ヶあたりの許容荷重を満たすようにしてください。
総荷重÷3が1ヶあたりの許容荷重を満たすようにしてください。
