差込みプラグタイプキャスター 420EN・415EN 車輪径40-75mm
- 通常単価(税別)
- 638円～2,847円
- 税込単価
- 702円～3,132円
通常出荷日：4日目～8日目
専用スパナを使用することにより脱着が簡単にできるパイプ取付用キャスターです。ワゴン・ラック・台車等、軽...
詳細を確認
未確定：候補が170型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
420EN
415EN
製品仕様
| 型番 | 許容荷重 1個（daN） | 使用車輪 | 車輪記号 | 車幅 （mm） | |||
|---|---|---|---|---|---|---|---|
| 品番 プラグNo. 品種-車種 | 車輪径 （mm） | 車輪品番・品種-車種 | 車輪径 （mm） | ||||
| 420□EN 415□EN | -R | 40 | 25 | ゴム車輪 一体型 樹脂ブッシュ | 425G-R | 40 | 17 |
| 420□EN 415□EN | -R | 50 | 30 | ゴム車輪 一体型 樹脂ブッシュ | 425E-R | 50 | 20 |
| 65 | 30 | 65 | 21 | ||||
| 75 | 40 | 75 | 21 | ||||
| 420□EN 415□EN | -PR | 65 | 30 | ゴム車輪 スチールホイール 樹脂ブッシュ | 430E-PR | 65 | 20 |
| 75 | 40 | 75 | 21 | ||||
| 420□EN 415□EN | -N | 40 | 30 | ナイロン車輪 一体型 | 429G-N | 40 | 16 |
| 420□EN 415□EN | -N | 50 | 40 | ナイロン車輪 一体型 | 429G-N | 50 | 21 |
| 420□EN 415□EN | -N | 65 | 40 | ナイロン車輪 一体型 | 429E-N | 65 | 21 |
| 75 | 50 | 75 | 21 | ||||
| 420□EN 415□EN | -UR | 40 | 30 | ウレタン車輪（熱可塑性） ナイロンホイール | 439G-UR | 38 | 16 |
| 50 | 40 | 50 | 21 | ||||
| 420□EN 415□EN | -UR | 65 | 40 | ウレタン車輪（熱可塑性） ナイロンホイール | 439E-UR | 65 | 21 |
| 75 | 50 | 75 | 21 | ||||
| 420□EN | -LB | 50 | 30 | エラストマー車輪 PPホイール ローラーベアリング | 429E-LB | 50 | 20 |
| 420□EN | -LB | 65 | 30 | エラストマー車輪 PPホイール ラジアルボールベアリング | 429E-LB | 65 | 21 |
| 75 | 40 | 75 | 21 | ||||
| 420□EN 415□EN | -MC | 40 | 30 | MCナイロン車輪 一体型 | 499G-MC | 38 | 17 |
| 50 | 40 | 50 | 20 | ||||
| 420□EN 415□EN | -MC | 65 | 40 | MCナイロン車輪 一体型 | 499E-MC | 65 | 20 |
| 75 | 50 | 75 | 20 | ||||
| プラグNo. | プラグ表示 | パイプ外径 | パイプ受金具 板厚（t） | パイプ肉厚 |
|---|---|---|---|---|
| 1 | φ32（1EN） | φ32 | 2.3 | 1.8まで取付け可能 |
| 2 | φ38（2EN） | φ38 | 2.3 | 1.8まで取付け可能 |
| 3 | φ25（3EN） | φ25 | 1.6 | 1.8まで取付け可能 |
| 4 | □25（4EN） | □25 | 1.6 | 1.8まで取付け可能 |
| 5 | □32（5EN） | □32 | 1.6 | 1.8まで取付け可能 |
- 本体:クロームメッキ仕上

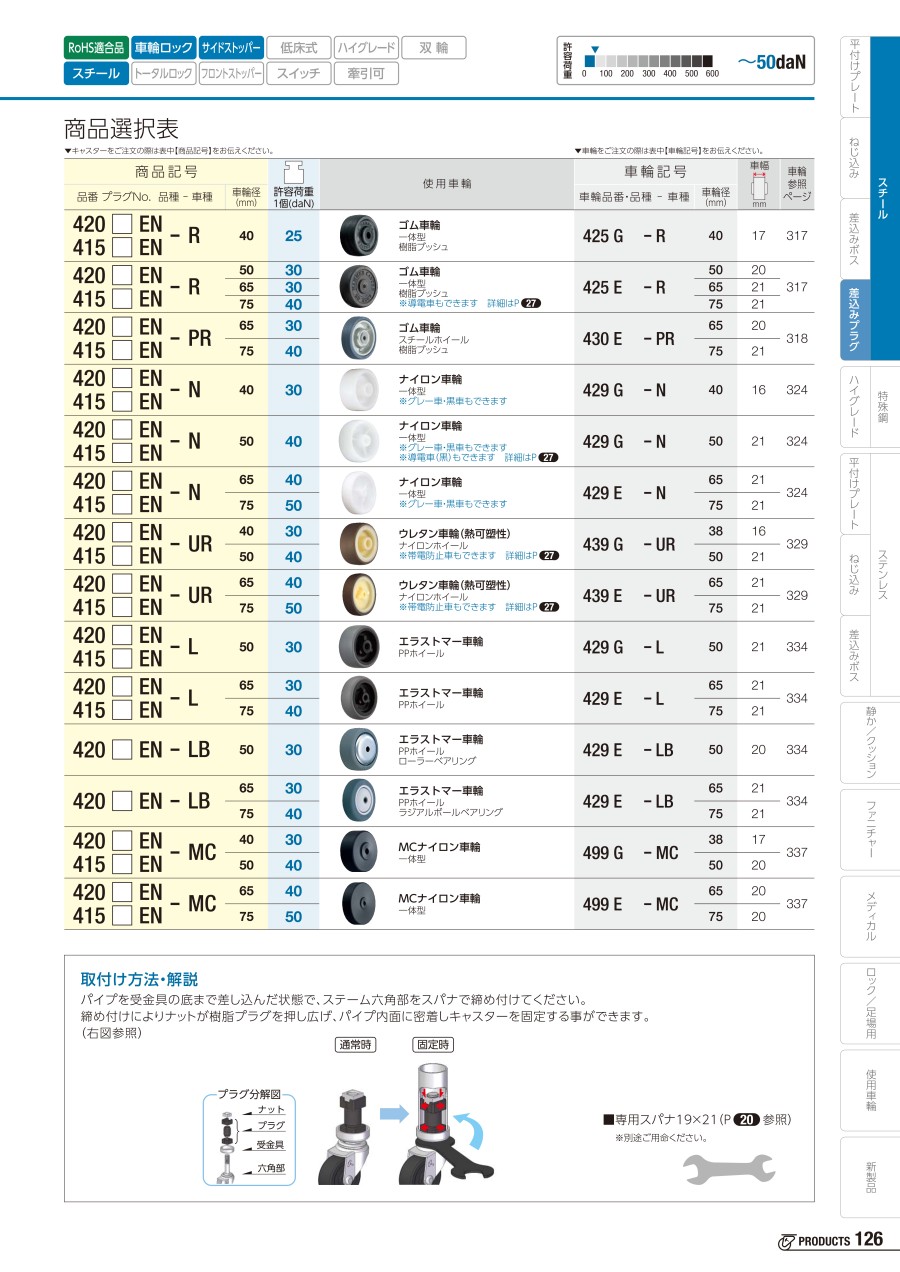

規格表
※ 取付けパイプ外径、丸パイプ用は25mm/32mm/38mm、角パイプ用は25mm/32mmです。
※ パイプ取付け時は、適正トルク5～10N・m（51～102kg・f・cm）が維持できるような作業方法を設定してください。
※ 420EN/415EN-UR・MC40mmは車輪径38mmを使用の為、取付け高さ（Hmm）は59mmとなります。
※ LB車のストッパー付きは製作できません。
注）プラグはナイロン製ですので吸水するような環境でのご使用にはご注意ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,827円 ( 2,010円 ) | 6日目 |
2,030円 ( 2,233円 ) | 6日目 |
2,394円 ( 2,633円 ) | 6日目 |
2,847円 ( 3,132円 ) | 6日目 |
720円 ( 792円 ) | 6日目 |
966円 ( 1,063円 ) | 6日目 |
875円 ( 963円 ) | 6日目 |
1,136円 ( 1,250円 ) | 6日目 |
1,525円 ( 1,678円 ) | 6日目 |
1,605円 ( 1,766円 ) | 6日目 |
1,078円 ( 1,186円 ) | 6日目 |
1,238円 ( 1,362円 ) | 6日目 |
1,300円 ( 1,430円 ) | 6日目 |
822円 ( 904円 ) | 6日目 |
969円 ( 1,066円 ) | 6日目 |
1,456円 ( 1,602円 ) | 6日目 |
1,543円 ( 1,697円 ) | 6日目 |
1,827円 ( 2,010円 ) | 6日目 |
2,010円 ( 2,211円 ) | 6日目 |
2,394円 ( 2,633円 ) | 6日目 |
2,847円 ( 3,132円 ) | 6日目 |
869円 ( 956円 ) | 6日目 |
947円 ( 1,042円 ) | 6日目 |
1,049円 ( 1,154円 ) | 6日目 |
1,117円 ( 1,229円 ) | 6日目 |
1,518円 ( 1,670円 ) | 6日目 |
1,609円 ( 1,770円 ) | 6日目 |
1,114円 ( 1,225円 ) | 6日目 |
1,235円 ( 1,359円 ) | 6日目 |
1,272円 ( 1,399円 ) | 6日目 |
843円 ( 927円 ) | 6日目 |
960円 ( 1,056円 ) | 6日目 |
1,273円 ( 1,400円 ) | 6日目 |
1,362円 ( 1,498円 ) | 6日目 |
1,847円 ( 2,032円 ) | 6日目 |
2,011円 ( 2,212円 ) | 6日目 |
2,394円 ( 2,633円 ) | 6日目 |
2,814円 ( 3,095円 ) | 6日目 |
885円 ( 974円 ) | 6日目 |
783円 ( 861円 ) | 6日目 |
1,064円 ( 1,170円 ) | 6日目 |
1,134円 ( 1,247円 ) | 6日目 |
1,587円 ( 1,746円 ) | 6日目 |
2,116円 ( 2,328円 ) | 6日目 |
1,078円 ( 1,186円 ) | 6日目 |
1,191円 ( 1,310円 ) | 6日目 |
1,306円 ( 1,437円 ) | 6日目 |
965円 ( 1,062円 ) | 6日目 |
1,094円 ( 1,203円 ) | 6日目 |
1,459円 ( 1,605円 ) | 6日目 |
1,380円 ( 1,518円 ) | 6日目 |
1,847円 ( 2,032円 ) | 6日目 |
2,030円 ( 2,233円 ) | 6日目 |
2,394円 ( 2,633円 ) | 6日目 |
2,814円 ( 3,095円 ) | 6日目 |
869円 ( 956円 ) | 6日目 |
841円 ( 925円 ) | 6日目 |
1,048円 ( 1,153円 ) | 6日目 |
1,118円 ( 1,230円 ) | 6日目 |
1,525円 ( 1,678円 ) | 6日目 |
