差込みプラグタイプキャスター 420EU・415EU 車輪径85-150mm
- 通常単価(税別)
- 1,278円～8,086円
- 税込単価
- 1,406円～8,895円
通常出荷日：4日目～6日目
【特長】・専用スパナを使用することにより脱着が簡単にできるパイプ取付用キャスターです。・ワゴン・ラック...
詳細を確認
未確定：候補が125型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
420 4EU-PR
420 5EU-N
415 4EU-UR
製品仕様
| 型番 | 車輪径（mm） | 許容荷重1個（daN） | 車輪構成 | 車輪記号 | 車巾（mm） |
|---|---|---|---|---|---|
| 420□EU-R85 | 85 | 50 | ゴム一体車輪 樹脂ブッシュ入 | 425E-R85 | 27 |
| 420□EU-R100 | 100 | 50 | ゴム一体車輪 樹脂ブッシュ入 | 425E-R100 | 27 |
| 415□EU-R85 | 85 | 50 | ゴム一体車輪 樹脂ブッシュ入 | 425E-R85 | 27 |
| 415□EU-R100 | 100 | 50 | ゴム一体車輪 樹脂ブッシュ入 | 425E-R100 | 27 |
| 420□EU-R125 | 125 | 60 | ゴム一体車輪 樹脂ブッシュ入 | 425E-R125 | 27 |
| 420□EU-R150 | 150 | 60 | ゴム一体車輪 樹脂ブッシュ入 | 425E-R150 | 27 |
| 415□EU-R125 | 125 | 60 | ゴム一体車輪 樹脂ブッシュ入 | 425E-R125 | 27 |
| 415□EU-R150 | 150 | 60 | ゴム一体車輪 樹脂ブッシュ入 | 425E-R150 | 27 |
| 420□EU-NB100 | 100 | 50 | ゴム一体車輪 ローラーベアリング入 | 437E-NB100 | 27 |
| 420□EU-NB125 | 125 | 60 | ゴム一体車輪 ローラーベアリング入 | 437E-NB125 | 26 |
| 420□EU-NB150 | 150 | 60 | ゴム一体車輪 ローラーベアリング入 | 437E-NB150 | 26 |
| 415□EU-NB100 | 100 | 50 | ゴム一体車輪 ローラーベアリング入 | 437E-NB100 | 27 |
| 415□EU-NB125 | 125 | 60 | ゴム一体車輪 ローラーベアリング入 | 437E-NB125 | 26 |
| 415□EU-NB150 | 150 | 60 | ゴム一体車輪 ローラーベアリング入 | 437E-NB150 | 26 |
| 420□EU-RN85 | 85 | 50 | ナイロンホイール ゴム巻車輪 | 425E-RN85 | 27 |
| 420□EU-RN100 | 100 | 50 | ナイロンホイール ゴム巻車輪 | 425E-RN100 | 27 |
| 415□EU-RN85 | 85 | 50 | ナイロンホイール ゴム巻車輪 | 425E-RN85 | 27 |
| 415□EU-RN100 | 100 | 50 | ナイロンホイール ゴム巻車輪 | 425E-RN100 | 27 |
| 420□EU-PR100 | 100 | 50 | 鉄板ホイールゴム巻車輪 樹脂ブッシュ入 | 430E-PR100 | 22 |
| 420□EU-PR125 | 125 | 60 | 鉄板ホイールゴム巻車輪 樹脂ブッシュ入 | 430E-PR125 | 22 |
| 420□EU-PR150 | 150 | 60 | 鉄板ホイールゴム巻車輪 樹脂ブッシュ入 | 430E-PR150 | 22 |
| 415□EU-PR100 | 100 | 50 | 鉄板ホイールゴム巻車輪 樹脂ブッシュ入 | 430E-PR100 | 22 |
| 415□EU-PR125 | 125 | 60 | 鉄板ホイールゴム巻車輪 樹脂ブッシュ入 | 430E-PR125 | 22 |
| 415□EU-PR150 | 150 | 60 | 鉄板ホイールゴム巻車輪 樹脂ブッシュ入 | 430E-PR150 | 22 |
| 420□EU-N85 | 85 | 60 | ナイロン一体車輪 | 429E-N85 | 25 |
| 420□EU-N100 | 100 | 60 | ナイロン一体車輪 | 429E-N100 | 25 |
| 420□EU-N125 | 125 | 70 | ナイロン一体車輪 | 429E-N125 | 25 |
| 415□EU-N85 | 85 | 60 | ナイロン一体車輪 | 429E-N85 | 25 |
| 415□EU-N100 | 100 | 60 | ナイロン一体車輪 | 429E-N100 | 25 |
| 415□EU-N125 | 125 | 70 | ナイロン一体車輪 | 429E-N125 | 25 |
| 420□EU-UR85 | 85 | 60 | ナイロンホイール 熱可塑性ウレタン巻車輪 樹脂ブッシュ入 | 439E-UR85 | 27 |
| 420□EU-UR100 | 100 | 60 | ナイロンホイール 熱可塑性ウレタン巻車輪 樹脂ブッシュ入 | 439E-UR100 | 27 |
| 420□EU-UR125 | 125 | 70 | ナイロンホイール 熱可塑性ウレタン巻車輪 樹脂ブッシュ入 | 439E-UR125 | 27 |
| 415□EU-UR85 | 85 | 60 | ナイロンホイール 熱可塑性ウレタン巻車輪 樹脂ブッシュ入 | 439E-UR85 | 27 |
| 415□EU-UR100 | 100 | 60 | ナイロンホイール 熱可塑性ウレタン巻車輪 樹脂ブッシュ入 | 439E-UR100 | 27 |
| 415□EU-UR125 | 125 | 70 | ナイロンホイール 熱可塑性ウレタン巻車輪 樹脂ブッシュ入 | 439E-UR125 | 27 |
| 420□EU-UB85 | 85 | 60 | ナイロンホイール 熱可塑性ウレタン巻車輪 ローラーベアリング入 | 439E-UB85 | 27 |
| 420□EU-UB100 | 100 | 60 | ナイロンホイール 熱可塑性ウレタン巻車輪 ローラーベアリング入 | 439E-UB100 | 27 |
| 420□EU-UB125 | 125 | 70 | ナイロンホイール 熱可塑性ウレタン巻車輪 ローラーベアリング入 | 439E-UB125 | 27 |
| 415□EU-UB85 | 85 | 60 | ナイロンホイール 熱可塑性ウレタン巻車輪 ローラーベアリング入 | 439E-UB85 | 27 |
| 415□EU-UB100 | 100 | 60 | ナイロンホイール 熱可塑性ウレタン巻車輪 ローラーベアリング入 | 439E-UB100 | 27 |
| 415□EU-UB125 | 125 | 70 | ナイロンホイール 熱可塑性ウレタン巻車輪 ローラーベアリング入 | 439E-UB125 | 27 |
| 420□EU-LB100 | 100 | 50 | PPホイールエラストマー巻車輪 ラジアルボールベアリング入 | 429E-LB100 | 27 |
| 420□EU-MC100 | 100 | 60 | MCナイロン一体車輪 | 499E-MC100 | 25 |
| 420□EU-MC125 | 125 | 70 | MCナイロン一体車輪 | 499E-MC125 | 25 |
| 420□EU-MC150 | 150 | 70 | MCナイロン一体車輪 | 499E-MC150 | 25 |
| 415□EU-MC100 | 100 | 60 | MCナイロン一体車輪 | 499E-MC100 | 25 |
| 415□EU-MC125 | 125 | 70 | MCナイロン一体車輪 | 499E-MC125 | 25 |
| 415□EU-MC150 | 150 | 70 | MCナイロン一体車輪 | 499E-MC150 | 25 |
| プラグNo. | プラグ表示 | 使用範囲 | パイプ外径 | パイプ肉厚 |
|---|---|---|---|---|
| 4 | 18～20（4EU） | φ18～φ20まで | 7/8"（22.2φ） | 1.2～2.0 |
| 5 | 21～23（5EU） | φ21～φ23まで | 1"（25.4φ） | 1.2～2.0 |
| 6 | 24～26（6EU） | φ24～φ26まで | 11/8"（28.6φ） | 1.2～2.0 |

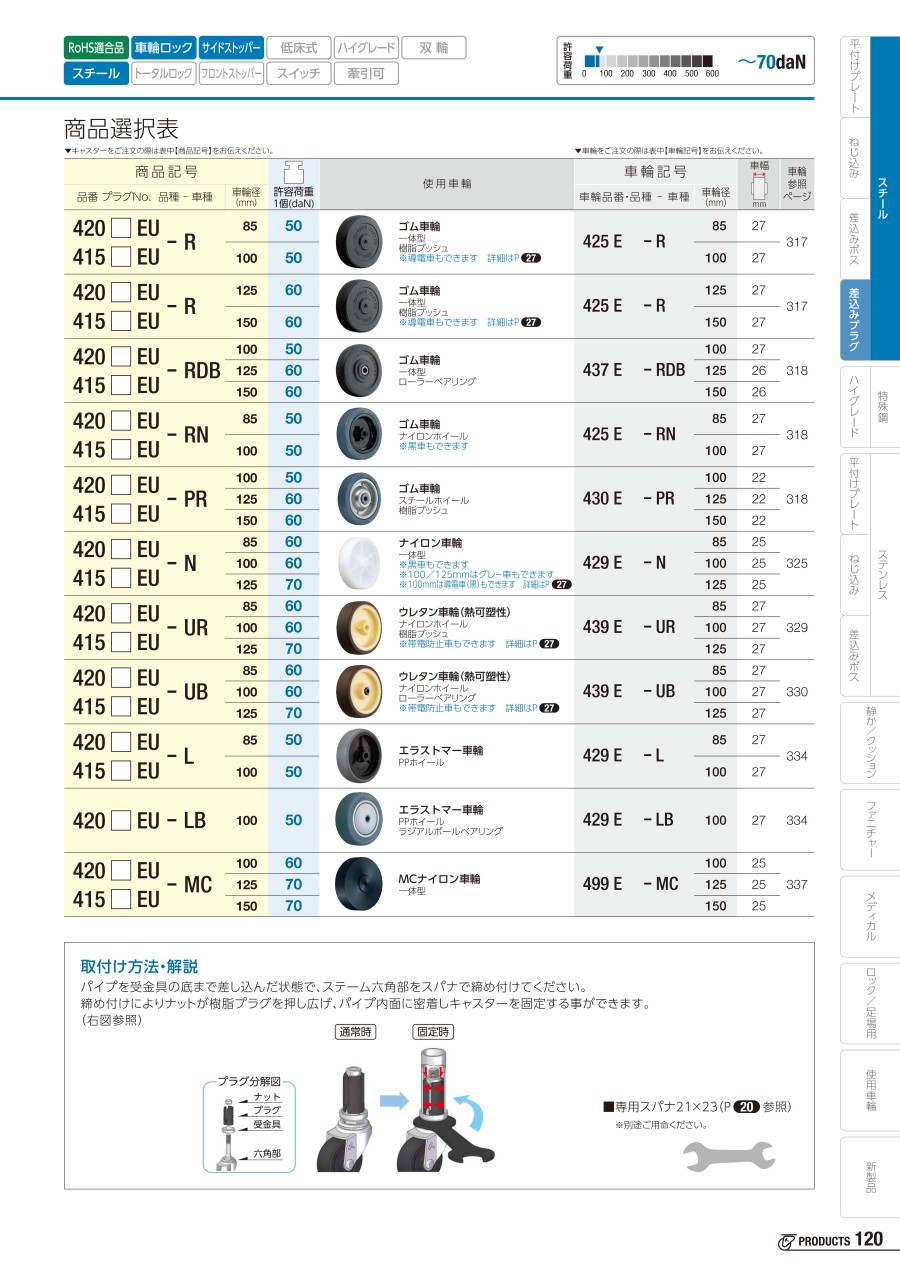

規格表
- パイプ取付時は、適正トルク5～10N・m（51～102kg・f・cm）が維持できるような作業方法を設定して下さい。
- LB車のストッパー付は製作できません。
- 5EUのプラグは三ツ又形状です。
注）プラグはナイロン製ですので吸水するような環境でのご使用にはご注意下さい。
パイプ丸受金具の板厚（t）は1.6mmです。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,968円 ( 4,365円 ) | 6日目 |
5,321円 ( 5,853円 ) | 6日目 |
6,612円 ( 7,273円 ) | 6日目 |
1,278円 ( 1,406円 ) | 6日目 |
1,708円 ( 1,879円 ) | 6日目 |
2,278円 ( 2,506円 ) | 6日目 |
2,219円 ( 2,441円 ) | 6日目 |
2,631円 ( 2,894円 ) | 6日目 |
2,898円 ( 3,188円 ) | 6日目 |
1,732円 ( 1,905円 ) | 6日目 |
2,067円 ( 2,274円 ) | 6日目 |
2,723円 ( 2,995円 ) | 6日目 |
3,532円 ( 3,885円 ) | 6日目 |
1,623円 ( 1,785円 ) | 6日目 |
1,732円 ( 1,905円 ) | 6日目 |
2,012円 ( 2,213円 ) | 6日目 |
2,619円 ( 2,881円 ) | 6日目 |
3,050円 ( 3,355円 ) | 6日目 |
1,788円 ( 1,967円 ) | 6日目 |
2,313円 ( 2,544円 ) | 6日目 |
2,665円 ( 2,932円 ) | 6日目 |
3,968円 ( 4,365円 ) | 6日目 |
5,321円 ( 5,853円 ) | 6日目 |
8,086円 ( 8,895円 ) | 6日目 |
1,620円 ( 1,782円 ) | 6日目 |
1,708円 ( 1,879円 ) | 6日目 |
2,278円 ( 2,506円 ) | 6日目 |
2,741円 ( 3,015円 ) | 6日目 |
3,054円 ( 3,359円 ) | 6日目 |
3,042円 ( 3,346円 ) | 6日目 |
1,707円 ( 1,878円 ) | 6日目 |
2,021円 ( 2,223円 ) | 6日目 |
2,683円 ( 2,951円 ) | 6日目 |
3,476円 ( 3,824円 ) | 6日目 |
1,914円 ( 2,105円 ) | 6日目 |
1,732円 ( 1,905円 ) | 6日目 |
2,447円 ( 2,692円 ) | 6日目 |
2,619円 ( 2,881円 ) | 6日目 |
3,050円 ( 3,355円 ) | 6日目 |
2,192円 ( 2,411円 ) | 6日目 |
2,317円 ( 2,549円 ) | 6日目 |
2,663円 ( 2,929円 ) | 6日目 |
4,060円 ( 4,466円 ) | 6日目 |
5,321円 ( 5,853円 ) | 6日目 |
6,611円 ( 7,272円 ) | 6日目 |
1,642円 ( 1,806円 ) | 6日目 |
1,683円 ( 1,851円 ) | 6日目 |
2,244円 ( 2,468円 ) | 6日目 |
2,219円 ( 2,441円 ) | 6日目 |
2,685円 ( 2,954円 ) | 6日目 |
3,154円 ( 3,469円 ) | 6日目 |
1,766円 ( 1,943円 ) | 6日目 |
2,050円 ( 2,255円 ) | 6日目 |
2,723円 ( 2,995円 ) | 6日目 |
3,534円 ( 3,887円 ) | 6日目 |
1,623円 ( 1,785円 ) | 6日目 |
1,732円 ( 1,905円 ) | 6日目 |
2,370円 ( 2,607円 ) | 6日目 |
2,625円 ( 2,888円 ) | 6日目 |
3,050円 ( 3,355円 ) | 6日目 |
詳細情報
基本情報
【特長】
・専用スパナを使用することにより脱着が簡単にできるパイプ取付用キャスターです。
・ワゴン・ラック・台車等、軽量運搬機器に最適です。
・パイプ取付時は、適正トルク5～10N・m（51～102kg・f・cm）が維持できるような作業方法を設定して下さい。
・5EUのプラグは三ツ又形状です。
