差込みプラグタイプキャスター 420EU・415EU 車輪径40-75mm
- 通常単価(税別)
- 688円～3,287円
- 税込単価
- 757円～3,616円
通常出荷日：在庫品1日目～8日目一部当日出荷可能
【特長】・専用スパナを使用することにより脱着が簡単にできるパイプ取付用キャスターです。・ワゴン・ラック...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が102型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
420 2EU-R 75mm（三ツ又形状）
420 3EU-R 75mm （三ツ又形状）
415 1EU-N 75mm （三ツ又形状）

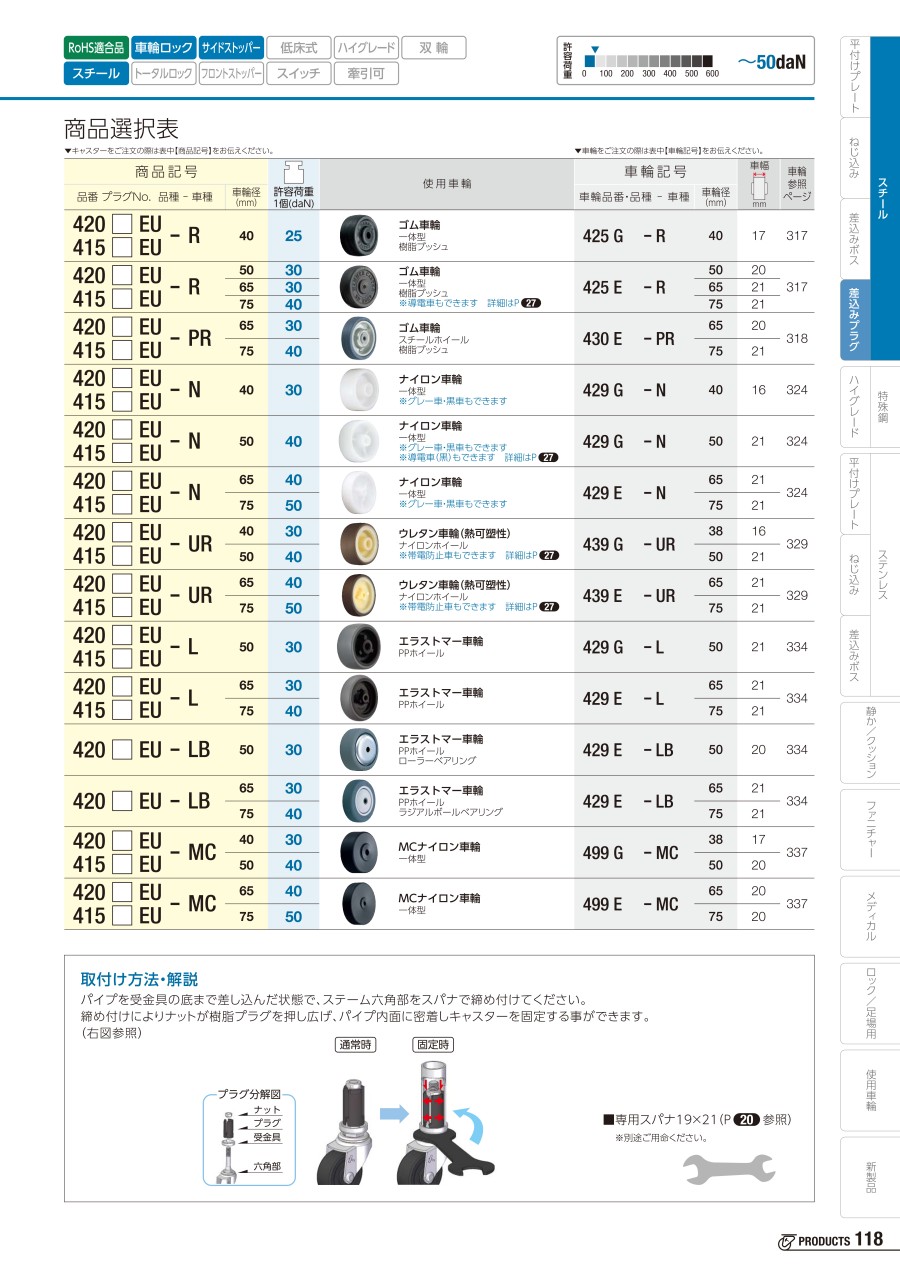

製品仕様
| 型番 | 車輪径 （mm） | 許容荷重 1個（daN） | 使用車輪 | 車輪型番 | 車幅 （mm） |
|---|---|---|---|---|---|
| 420□EU-R 415□EU-R | 40 | 25 | ゴム車輪 一体型 樹脂ブッシュ | 425G-R40 | 17 |
| 420□EU-R 415□EU-R | 50 | 30 | ゴム車輪 一体型 樹脂ブッシュ | 425E-R50 | 20 |
| 65 | 30 | 425E-R65 | 21 | ||
| 75 | 40 | 425E-R75 | 21 | ||
| 420□EU-PR 415□EU-PR | 65 | 30 | ゴム車輪 スチールホイール 樹脂ブッシュ | 430E-PR65 | 20 |
| 75 | 40 | 430E-PR75 | 21 | ||
| 420□EU-N 415□EU-N | 40 | 30 | ナイロン車輪 一体型 | 429G-N40 | 16 |
| 420□EU-N 415□EU-N | 50 | 40 | ナイロン車輪 一体型 | 429G-N50 | 21 |
| 420□EU-N 415□EU-N | 65 | 40 | ナイロン車輪 一体型 | 429E-N65 | 21 |
| 75 | 50 | 429E-N75 | 21 | ||
| 420□EU-UR 415□EU-UR | 40 | 30 | ウレタン車輪(熱可塑性) ナイロンホイール | 439G-UR38 | 16 |
| 50 | 40 | 439G-UR50 | 21 | ||
| 420□EU-UR 415□EU-UR | 65 | 40 | ウレタン車輪(熱可塑性) ナイロンホイール | 439E-UR65 | 21 |
| 75 | 50 | 439E-UR75 | 21 | ||
| 420□EU-LB | 50 | 30 | エラストマー車輪 PPホイール ローラーベアリング | 429E-LB50 | 20 |
| 420□EU-LB | 65 | 30 | エラストマー車輪 PPホイール ラジアルボールベアリング | 429E-LB65 | 21 |
| 75 | 40 | 429E-LB75 | 21 | ||
| 420□EU-MC 415□EU-MC | 40 | 30 | MCナイロン車輪 一体型 | 499G-MC38 | 17 |
| 50 | 40 | 499G-MC50 | 20 | ||
| 420□EU-MC 415□EU-MC | 65 | 40 | MCナイロン車輪 一体型 | 499E-MC65 | 20 |
| 75 | 50 | 499E-MC75 | 20 |
| プラグNo. | プラグ表示 | 使用範囲 | パイプ外径 | パイプ肉厚 |
|---|---|---|---|---|
| 1 | 16～18（1EU） | φ16～φ18まで | 3/4”（19.1φ） | 1.0～1.5 |
| 2 | 19～21（2EU） | φ19～φ21まで | 7/8”（22.2φ） | 1.0～1.6 |
| 3 | 22～24（3EU） | φ22～φ24まで | 1” （25.4φ） | 1.0～1.6 |
- 許容荷重：25～50daN
- 420EU：旋回式/本体 クロームメッキ仕上
- 415EU：旋回式/ストッパー付/本体 クロームメッキ仕上
規格表
- パイプ取付け時は、適正トルク5～10N・m（51～102kg・f・cm）が維持できるような作業方法を設定してください。
- 420EU / 415EU-UR・MC40mmは車輪径38mmを使用の為、取付け高さ（Hmm）は59mmとなります。
- LB車のストッパー付は製作できません。
- 1EU / 2EU / 3EUのプラグは三ツ又形状です。
注）プラグはナイロン製ですので吸水するような環境でのご使用にはご注意ください。
パイプ丸受金具の板厚（t）は1.6mmです。
技術情報・設計アイデア
取付方法・解説
パイプを受金具の底まで差し込んだ状態で、ステーム六角部をスパナで締め付けてください。
締め付けによりナットが樹脂プラグを押し広げ、パイプ内面に密着しキャスターを固定する事ができます。
（下図参照）
専用スパナ 19×21（※別途ご用命下さい。）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,832円 ( 2,015円 ) | 6日目 |
2,355円 ( 2,591円 ) | 6日目 |
2,357円 ( 2,593円 ) | 6日目 |
2,784円 ( 3,062円 ) | 6日目 |
837円 ( 921円 ) | 6日目 |
883円 ( 971円 ) | 6日目 |
1,017円 ( 1,119円 ) | 6日目 |
1,073円 ( 1,180円 ) | 6日目 |
1,532円 ( 1,685円 ) | 6日目 |
1,648円 ( 1,813円 ) | 6日目 |
1,111円 ( 1,222円 ) | 6日目 |
1,195円 ( 1,315円 ) | 6日目 |
1,374円 ( 1,511円 ) | 6日目 |
755円 ( 831円 ) | 6日目 |
1,059円 ( 1,165円 ) | 6日目 |
1,400円 ( 1,540円 ) | 6日目 |
1,536円 ( 1,690円 ) | 6日目 |
1,815円 ( 1,997円 ) | 6日目 |
1,997円 ( 2,197円 ) | 6日目 |
2,360円 ( 2,596円 ) | 6日目 |
2,784円 ( 3,062円 ) | 6日目 |
837円 ( 921円 ) | 6日目 |
883円 ( 971円 ) | 6日目 |
1,019円 ( 1,121円 ) | 6日目 |
1,070円 ( 1,177円 ) | 6日目 |
1,254円 ( 1,379円 ) | 6日目 |
1,617円 ( 1,779円 ) | 6日目 |
1,045円 ( 1,150円 ) | 6日目 |
1,170円 ( 1,287円 ) | 6日目 |
1,378円 ( 1,516円 ) | 6日目 |
922円 ( 1,014円 ) | 6日目 |
1,061円 ( 1,167円 ) | 6日目 |
1,404円 ( 1,544円 ) | 6日目 |
1,533円 ( 1,686円 ) | 6日目 |
1,857円 ( 2,043円 ) | 6日目 |
1,997円 ( 2,197円 ) | 6日目 |
2,357円 ( 2,593円 ) | 6日目 |
2,784円 ( 3,062円 ) | 6日目 |
837円 ( 921円 ) | 6日目 |
882円 ( 970円 ) | 6日目 |
1,017円 ( 1,119円 ) | 6日目 |
1,143円 ( 1,257円 ) | 6日目 |
1,532円 ( 1,685円 ) | 6日目 |
1,700円 ( 1,870円 ) | 8日目 |
961円 ( 1,057円 ) | 6日目 |
1,168円 ( 1,285円 ) | 6日目 |
1,425円 ( 1,568円 ) | 6日目 |
922円 ( 1,014円 ) | 6日目 |
1,183円 ( 1,301円 ) | 6日目 |
1,492円 ( 1,641円 ) | 6日目 |
1,666円 ( 1,833円 ) | 6日目 |
1,668円 ( 1,835円 ) | 6日目 |
2,285円 ( 2,514円 ) | 6日目 |
2,358円 ( 2,594円 ) | 6日目 |
3,287円 ( 3,616円 ) | 6日目 |
718円 ( 790円 ) | 6日目 |
808円 ( 889円 ) | 6日目 |
878円 ( 966円 ) | 6日目 |
958円 ( 1,054円 ) | 6日目 |
1,385円 ( 1,524円 ) | 6日目 |
詳細情報
基本情報
【特長】
・専用スパナを使用することにより脱着が簡単にできるパイプ取付用キャスターです。
・ワゴン・ラック・台車等、軽量運搬機器に最適です。
・1EU・2EU・3EUのプラグは三ツ又形状です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
差込みプラグタイプキャスター 420EU・415EU 車輪径40-75mmのレビュー
