ハンマーキャスター

平付けプレートタイプキャスター 520M・513M 車輪径125・150mm

カタログ

通常単価(税別): 3,421円～10,361円

税込単価: 3,763円～11,397円

通常出荷日：6日目～10日目

【特長】・従来と異なる旋回部の組付け方式を採用し、軽量化を図ったキャスターです。・工場や店舗、事業所な...

よく一緒に見られています

ハンマーキャスター

平付けプレートタイプキャスター 420SR・420SRP 車輪径100～150mm

通常出荷日：在庫品1日目

よく一緒に見られています

ハンマーキャスター

通常出荷日：在庫品1日目

未確定：候補が48型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

520M

513M

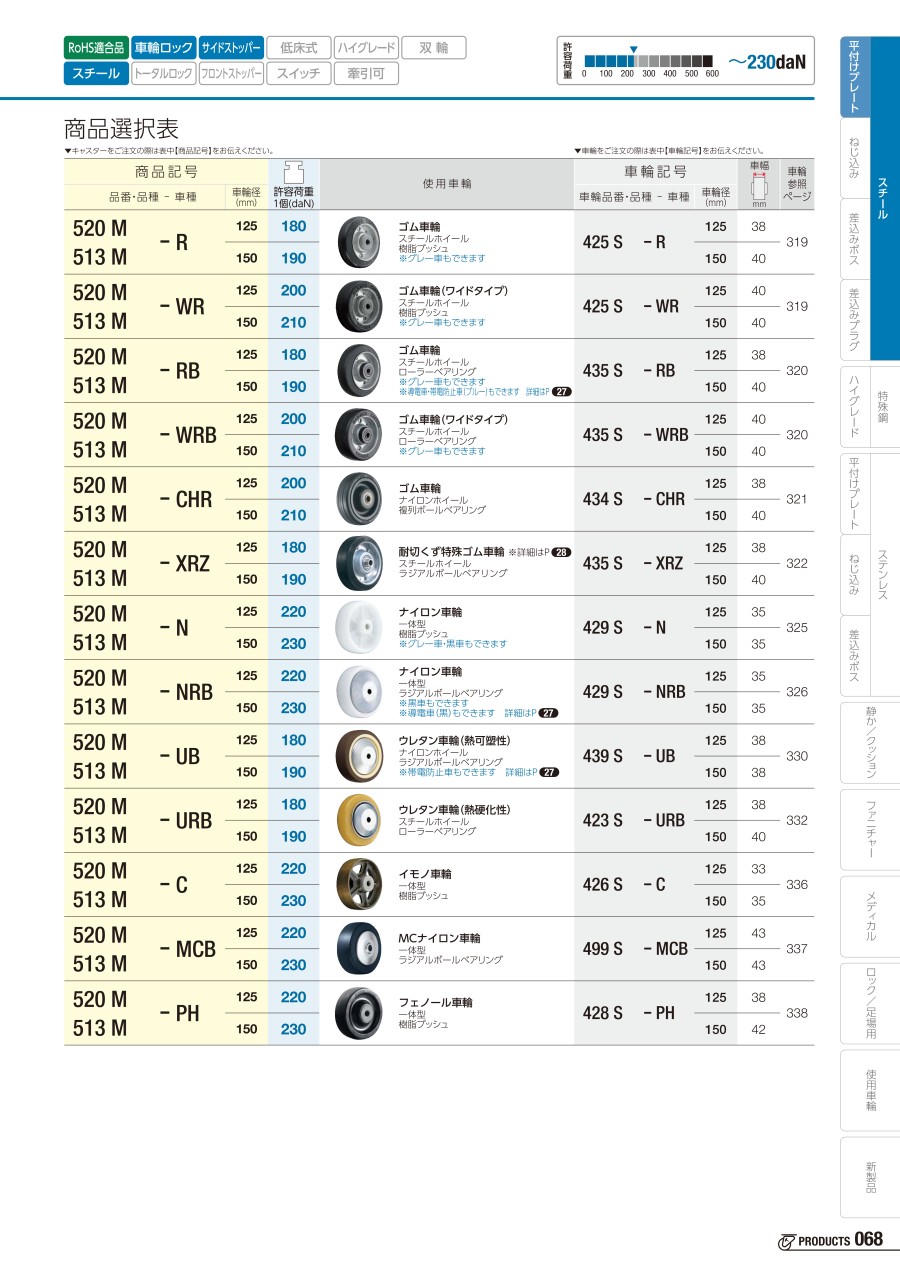

製品仕様

型番	車輪径（mm）	許容荷重1個（daN）	車輪構成	車輪記号	車巾（mm）
520M-R125	125	180	鉄板ホイールゴム巻車輪樹脂ブッシュ入	425S-R125	38
520M-R150	150	190	鉄板ホイールゴム巻車輪樹脂ブッシュ入	425S-R150	40
513M-R125	125	180	鉄板ホイールゴム巻車輪樹脂ブッシュ入	425S-R125	38
513M-R150	150	190	鉄板ホイールゴム巻車輪樹脂ブッシュ入	425S-R150	40
520M-WR125	125	200	鉄板ホイール巾広ゴム巻車輪樹脂ブッシュ入	425S-WR125	40
520M-WR150	150	210	鉄板ホイール巾広ゴム巻車輪樹脂ブッシュ入	425S-WR150	40
513M-WR125	125	200	鉄板ホイール巾広ゴム巻車輪樹脂ブッシュ入	425S-WR125	40
513M-WR150	150	210	鉄板ホイール巾広ゴム巻車輪樹脂ブッシュ入	425S-WR150	40
520M-RB125	125	180	鉄板ホイールゴム巻車輪ローラーベアリング入	435S-RB125	38
520M-RB150	150	190	鉄板ホイールゴム巻車輪ローラーベアリング入	435S-RB150	40
513M-RB125	125	180	鉄板ホイールゴム巻車輪ローラーベアリング入	435S-RB125	38
513M-RB150	150	190	鉄板ホイールゴム巻車輪ローラーベアリング入	435S-RB150	40
520M-WRB125	125	200	鉄板ホイール巾広ゴム巻車輪ローラーベアリング入	435S-WRB125	40
520M-WRB150	150	210	鉄板ホイール巾広ゴム巻車輪ローラーベアリング入	435S-WRB150	40
513M-WRB125	125	200	鉄板ホイール巾広ゴム巻車輪ローラーベアリング入	435S-WRB125	40
513M-WRB150	150	210	鉄板ホイール巾広ゴム巻車輪ローラーベアリング入	435S-WRB150	40
520M-CHR125	125	200	ナイロンホイールゴム巻車輪複列ボールベアリング入	434S-CHR125	38
520M-CHR150	150	210	ナイロンホイールゴム巻車輪複列ボールベアリング入	434S-CHR150	40
513M-CHR125	125	200	ナイロンホイールゴム巻車輪複列ボールベアリング入	434S-CHR125	38
513M-CHR150	150	210	ナイロンホイールゴム巻車輪複列ボールベアリング入	434S-CHR150	40
520M-N125	125	220	ナイロン一体車輪樹脂ブッシュ入	429S-N125	35
520M-N150	150	230	ナイロン一体車輪樹脂ブッシュ入	429S-N150	35
513M-N125	125	220	ナイロン一体車輪樹脂ブッシュ入	429S-N125	35
513M-N150	150	230	ナイロン一体車輪樹脂ブッシュ入	429S-N150	35
520M-NBR125	125	220	ナイロン一体車輪ラジアルボールベアリング入	429S-NRB125	35
520M-NBR150	150	230	ナイロン一体車輪ラジアルボールベアリング入	429S-NRB150	35
513M-NBR125	125	220	ナイロン一体車輪ラジアルボールベアリング入	429S-NRB125	35
513M-NBR150	150	230	ナイロン一体車輪ラジアルボールベアリング入	429S-NRB150	35
520M-UB125	125	180	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	439S-UB125	38
520M-UB150	150	190	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	439S-UB150	38
513M-UB125	125	180	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	439S-UB125	38
513M-UB150	150	190	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	439S-UB150	38
520M-URB125	125	180	鉄板ホイール熱硬化性ウレタン巻車輪ローラーベアリング入	423S-URB125	38
520M-URB150	150	190	鉄板ホイール熱硬化性ウレタン巻車輪ローラーベアリング入	423S-URB150	40
513M-URB125	125	180	鉄板ホイール熱硬化性ウレタン巻車輪ローラーベアリング入	423S-URB125	38
513M-URB150	150	190	鉄板ホイール熱硬化性ウレタン巻車輪ローラーベアリング入	423S-URB150	40
520M-C125	125	220	イモノ一体車輪樹脂ブッシュ入	426S-C125	33
520M-C150	150	230	イモノ一体車輪樹脂ブッシュ入	426S-C150	35
513M-C125	125	220	イモノ一体車輪樹脂ブッシュ入	426S-C125	33
513M-C150	150	230	イモノ一体車輪樹脂ブッシュ入	426S-C150	35
520M-MCB125	125	220	MCナイロン一体車輪ラジアルボールベアリング入	499S-MCB125	43
520M-MCB150	150	230	MCナイロン一体車輪ラジアルボールベアリング入	499S-MCB150	43
513M-MCB125	125	220	MCナイロン一体車輪ラジアルボールベアリング入	499S-MCB125	43
513M-MCB150	150	230	MCナイロン一体車輪ラジアルボールベアリング入	499S-MCB150	43
520M-PH125	125	220	フェノール一体車輪樹脂ブッシュ入	428S-PH125	38
520M-PH150	150	230	フェノール一体車輪樹脂ブッシュ入	428S-PH150	42
513M-PH125	125	220	フェノール一体車輪樹脂ブッシュ入	428S-PH125	38
513M-PH150	150	230	フェノール一体車輪樹脂ブッシュ入	428S-PH150	42

規格表

軽量化の実現と共にその強度も向上させており、許容荷重は420Sと520Sの中間に位置します。

型番リスト

表示件数

型番

取付高さ【範囲選択】

(mm)

取付高 H もしくは H1,H2

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

ストッパ

車輪特性

許容荷重 1個

(daN)

旋回半径

(mm)

偏心 E もしくは E1,E2

(mm)

車種

車輪幅(mm)

車輪構成

最小発注数量

130.1～170	168	140.01～220.00	95.1～125	125	イモノ	回転ストッパ付	耐熱性 / 耐寒性	220	107	38	C	33	イモノ一体車輪樹脂ブッシュ入	1個
170.1～200	190	220.01～320.00	125.1～160	150	イモノ	回転ストッパ付	耐熱性 / 耐寒性	230	115	39.0	C	35	イモノ一体車輪樹脂ブッシュ入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ゴム	回転ストッパ付	-	200	107	38	CHR	38	ナイロンホイールゴム巻車輪複列ボールベアリング入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ゴム	回転ストッパ付	-	210	115	39.0	CHR	40	ナイロンホイールゴム巻車輪複列ボールベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	[ナイロン] MCナイロン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	220	107	38	MCB	43	MCナイロン一体車輪ラジアルボールベアリング入	1個
170.1～200	190	220.01～320.00	125.1～160	150	[ナイロン] MCナイロン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	230	115	39.0	MCB	43	MCナイロン一体車輪ラジアルボールベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	[ナイロン] ナイロン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	220	107	38	N	35	ナイロン一体車輪樹脂ブッシュ入	1個
170.1～200	190	220.01～320.00	125.1～160	150	[ナイロン] ナイロン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	230	115	39.0	N	35	ナイロン一体車輪樹脂ブッシュ入	1個
130.1～170	168	140.01～220.00	95.1～125	125	[ナイロン] ナイロン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	220	107	38	NRB	35	ナイロン一体車輪ラジアルボールベアリング入	1個
170.1～200	190	220.01～320.00	125.1～160	150	[ナイロン] ナイロン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	230	115	39.0	NRB	35	ナイロン一体車輪ラジアルボールベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	フェノール	回転ストッパ付	耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	220	107	38	PH	38	フェノール一体車輪樹脂ブッシュ入	1個
170.1～200	190	220.01～320.00	125.1～160	150	フェノール	回転ストッパ付	耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	230	115	39.0	PH	42	フェノール一体車輪樹脂ブッシュ入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ゴム	回転ストッパ付	-	180	107	38	R	38	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ゴム	回転ストッパ付	-	190	115	39.0	R	40	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ゴム	回転ストッパ付	-	180	107	38	RB	38	鉄板ホイールゴム巻車輪ローラーベアリング入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ゴム	回転ストッパ付	-	190	115	39.0	RB	40	鉄板ホイールゴム巻車輪ローラーベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	180	107	38	UB	38	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	190	115	39.0	UB	38	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	180	107	38	URB	38	鉄板ホイール熱硬化性ウレタン巻車輪ローラーベアリング入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ウレタン	回転ストッパ付	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	190	115	39.0	URB	40	鉄板ホイール熱硬化性ウレタン巻車輪ローラーベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ゴム	回転ストッパ付	-	200	107	38	WR	40	鉄板ホイール巾広ゴム巻車輪樹脂ブッシュ入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ゴム	回転ストッパ付	-	210	115	39.0	WR	40	鉄板ホイール巾広ゴム巻車輪樹脂ブッシュ入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ゴム	回転ストッパ付	-	200	107	38	WRB	40	鉄板ホイール巾広ゴム巻車輪ローラーベアリング入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ゴム	回転ストッパ付	-	210	115	39.0	WRB	40	鉄板ホイール巾広ゴム巻車輪ローラーベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	イモノ	なし	耐熱性 / 耐寒性	220	102	38	C	33	イモノ一体車輪樹脂ブッシュ入	1個
170.1～200	190	220.01～320.00	125.1～160	150	イモノ	なし	耐熱性 / 耐寒性	230	115	39.0	C	35	イモノ一体車輪樹脂ブッシュ入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ゴム	なし	-	200	102	38	CHR	38	ナイロンホイールゴム巻車輪複列ボールベアリング入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ゴム	なし	-	210	115	39.0	CHR	40	ナイロンホイールゴム巻車輪複列ボールベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	[ナイロン] MCナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	220	102	38	MCB	43	MCナイロン一体車輪ラジアルボールベアリング入	1個
170.1～200	190	220.01～320.00	125.1～160	150	[ナイロン] MCナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	230	115	39.0	MCB	43	MCナイロン一体車輪ラジアルボールベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	[ナイロン] ナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	220	102	38	N	35	ナイロン一体車輪樹脂ブッシュ入	1個
170.1～200	190	220.01～320.00	125.1～160	150	[ナイロン] ナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	230	115	39.0	N	35	ナイロン一体車輪樹脂ブッシュ入	1個
130.1～170	168	140.01～220.00	95.1～125	125	[ナイロン] ナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	220	102	38	NRB	35	ナイロン一体車輪ラジアルボールベアリング入	1個
170.1～200	190	220.01～320.00	125.1～160	150	[ナイロン] ナイロン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	230	115	39.0	NRB	35	ナイロン一体車輪ラジアルボールベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	フェノール	なし	耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	220	102	38	PH	38	フェノール一体車輪樹脂ブッシュ入	1個
170.1～200	190	220.01～320.00	125.1～160	150	フェノール	なし	耐ガソリン / 耐油性(機械油) / 耐薬品性(弱酸・アルカリ)	230	115	39.0	PH	42	フェノール一体車輪樹脂ブッシュ入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ゴム	なし	-	180	102	38	R	38	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ゴム	なし	-	190	115	39.0	R	40	鉄板ホイールゴム巻車輪樹脂ブッシュ入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ゴム	なし	-	180	102	38	RB	38	鉄板ホイールゴム巻車輪ローラーベアリング入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ゴム	なし	-	190	115	39.0	RB	40	鉄板ホイールゴム巻車輪ローラーベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	180	102	38	UB	38	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	190	115	39.0	UB	38	ナイロンホイール熱可塑性ウレタン巻車輪ラジアルボールベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	180	102	38	URB	38	鉄板ホイール熱硬化性ウレタン巻車輪ローラーベアリング入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ウレタン	なし	耐磨耗性 / 耐ガソリン / 耐油性(機械油)	190	115	39.0	URB	40	鉄板ホイール熱硬化性ウレタン巻車輪ローラーベアリング入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ゴム	なし	-	200	102	38	WR	40	鉄板ホイール巾広ゴム巻車輪樹脂ブッシュ入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ゴム	なし	-	210	115	39.0	WR	40	鉄板ホイール巾広ゴム巻車輪樹脂ブッシュ入	1個
130.1～170	168	140.01～220.00	95.1～125	125	ゴム	なし	-	200	102	38	WRB	40	鉄板ホイール巾広ゴム巻車輪ローラーベアリング入	1個
170.1～200	190	140.01～220.00	125.1～160	150	ゴム	なし	-	210	115	39.0	WRB	40	鉄板ホイール巾広ゴム巻車輪ローラーベアリング入	1個

通常単価(税別) (税込単価)	通常出荷日

7,981円 ( 8,779円 )	9日目
8,934円 ( 9,827円 )	9日目
6,040円 ( 6,644円 )	6日目
6,874円 ( 7,561円 )	6日目
8,955円 ( 9,851円 )	6日目
10,361円 ( 11,397円 )	6日目
4,577円 ( 5,035円 )	6日目
5,727円 ( 6,300円 )	6日目
5,553円 ( 6,108円 )	6日目
5,997円 ( 6,597円 )	6日目
6,930円 ( 7,623円 )	6日目
10,179円 ( 11,197円 )	6日目
5,638円 ( 6,202円 )	6日目
5,276円 ( 5,804円 )	6日目
6,264円 ( 6,890円 )	6日目
5,997円 ( 6,597円 )	6日目
6,537円 ( 7,191円 )	6日目
7,404円 ( 8,144円 )	6日目
7,808円 ( 8,589円 )	6日目
8,958円 ( 9,854円 )	6日目
5,912円 ( 6,503円 )	10日目
5,630円 ( 6,193円 )	6日目
5,805円 ( 6,386円 )	6日目
7,138円 ( 7,852円 )	6日目
5,763円 ( 6,339円 )	9日目
6,786円 ( 7,465円 )	9日目
4,399円 ( 4,839円 )	6日目
5,473円 ( 6,020円 )	6日目
7,235円 ( 7,959円 )	6日目
8,633円 ( 9,496円 )	6日目
3,531円 ( 3,884円 )	6日目
5,030円 ( 5,533円 )	6日目
4,587円 ( 5,046円 )	6日目
5,371円 ( 5,908円 )	6日目
5,627円 ( 6,190円 )	6日目
8,312円 ( 9,143円 )	6日目
3,435円 ( 3,779円 )	6日目
3,767円 ( 4,144円 )	6日目
3,794円 ( 4,173円 )	6日目
4,765円 ( 5,242円 )	6日目
4,966円 ( 5,463円 )	6日目
6,390円 ( 7,029円 )	6日目
6,050円 ( 6,655円 )	6日目
6,929円 ( 7,622円 )	6日目
3,421円 ( 3,763円 )	6日目
3,970円 ( 4,367円 )	6日目
4,028円 ( 4,431円 )	6日目
4,818円 ( 5,300円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・従来と異なる旋回部の組付け方式を採用し、軽量化を図ったキャスターです。
・工場や店舗、事業所などのさまざまな環境で幅広く使用されており高品質です。
・軽量化の実現と共にその強度も向上させており、許容荷重は420Sと520Sの中間に位置します。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
