中央精機

丸型レーザーホルダ

カタログ |

通常単価(税別): 14,578円

税込単価: 16,036円

通常出荷日：11日目

【特長】・小型ヘリウムネオンレーザー（円筒型）用のホルダです。・OH-L-1はレーザー管を保持する枠の...

よく一緒に見られています

通常出荷日：4 日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

OH-L-1

OH-L-2

製品仕様

OH-L-1

固定枠間隔：115mm
ホルダ中心高さ：45mm
質量：0.5kg

OH-L-2

固定枠間隔：205mmまたは250mm（変更可能）
ホルダ中心高さ：45mm
質量：0.75kg

型番リスト

表示件数

型番

OH-L-1

OH-L-2

固定枠間隔

(mm)

本体寸法

(mm)

最小発注数量

115	φ75×130	1個
205,250(位置可変)	φ75×265	1個

通常単価(税別) (税込単価)	通常出荷日

14,578円 ( 16,036円 )	11日目
14,578円 ( 16,036円 )	11日目

詳細情報

基本情報

基本情報

【特長】
・小型ヘリウムネオンレーザー（円筒型）用のホルダです。
・OH-L-1はレーザー管を保持する枠の位置が固定ですが、OH-L-2は枠の位置を変更し全長の長いレーザー管にも対応できます。

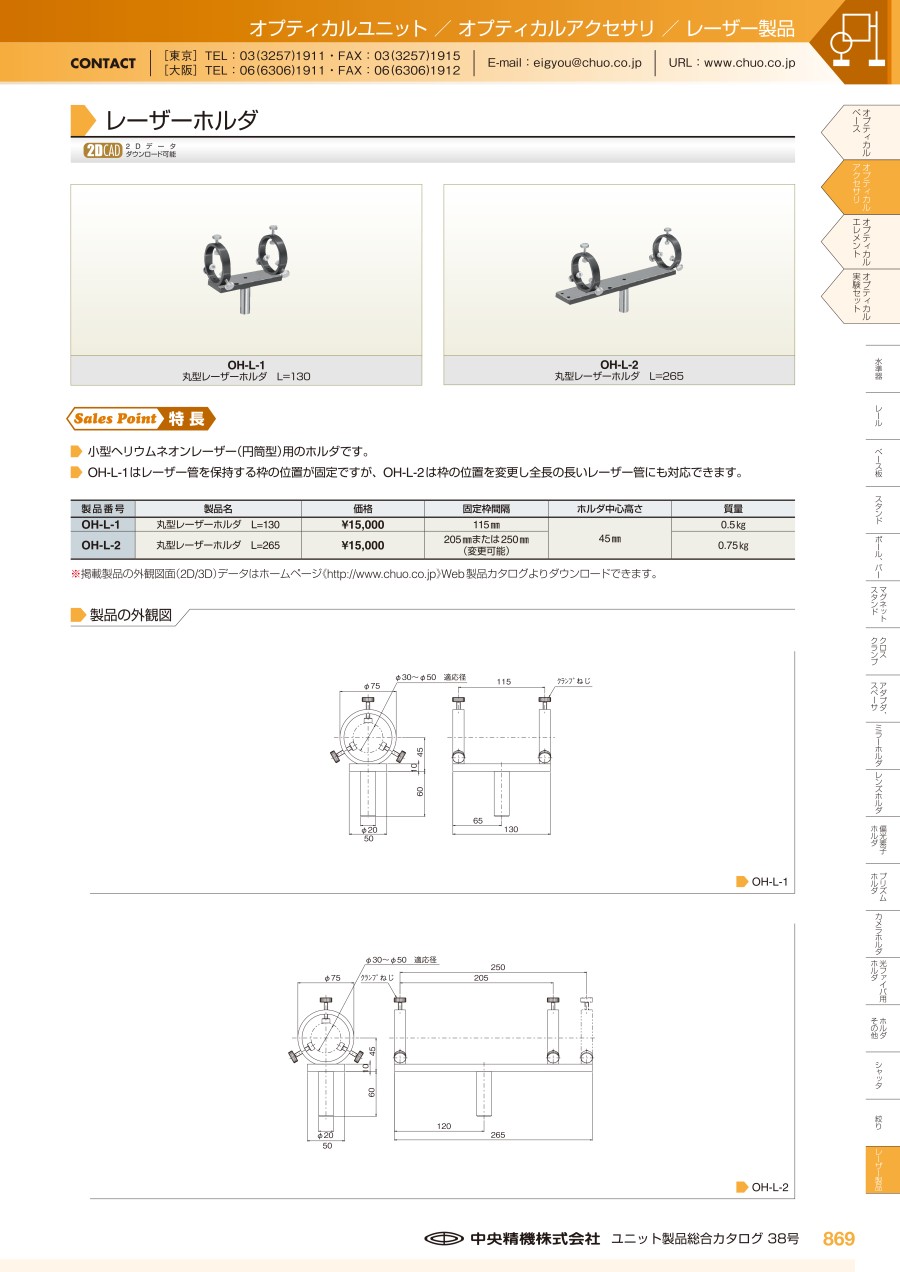

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

中央精機
スタンド φ20（適合シャフト径20mm）
丸型レーザーホルダのシャフトはスタンドで保持、高さ調整ができます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

丸型レーザーホルダのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q固定できるサイズ（直径）は。

直径30mmから50mmの範囲ならば固定できます。3点支持（3方向からの固定）していますので若干のアオリ調整も可能です。
