中央精機

回転式クロスクランプ

カタログ

通常単価(税別): 3,406円～13,899円

税込単価: 3,747円～15,289円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

【特長】・ホルダのシャフトやポールを互いに直交（90度）させて保持するために使用します。・φ8mm、φ...

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

CH-12-12

CH-12-20

CH-20-20

CH-20-30

CH-30-30

CR-8-8

CR-8-12

CR-12-12

CR-12-20

CR-20-20

製品仕様

CR-8-8

CH-12-12

仕様

■CR-8-8

クランプ径：φ8（直径8mm）-φ8（直径8mm）
質量：0.1kg

■CH-12-12

クランプ径：φ12（直径12mm）-φ12（直径12mm）
質量：0.18kg

※上記以外の型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

適合シャフト径

(mm)

外形寸法

(mm)

RoHS2（10物質）?

最小発注数量

φ12-φ12	80.5×60×50.5	対応	1個
φ12-φ20	90.5×60×50.5	対応	1個
φ20-φ20	97×70×50.5	対応	1個
φ8-φ8	φ24.8×86	対応	1個
φ8-φ12	φ24.8×90	対応	1個
φ12-φ12	φ24.8×94	対応	1個
φ12-φ20	φ30×108	対応	1個
φ20-φ20	φ30×116	対応	1個

通常単価(税別) (税込単価)	通常出荷日

10,505円 ( 11,556円 )	4日目
11,899円 ( 13,089円 )	4日目
13,899円 ( 15,289円 )	4日目
3,406円 ( 3,747円 )	4日目
3,849円 ( 4,234円 )	4日目
3,859円 ( 4,245円 )	在庫品1日目当日出荷可能
3,849円 ( 4,234円 )	4日目
3,736円 ( 4,110円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・ホルダのシャフトやポールを互いに直交（90度）させて保持するために使用します。
・φ8mm、φ12mm、φ20mmの3種類の直径同士、φ30mmを加えた4種類で別直径を組み合わせた製品があります。
・軽荷重用回転式クロスクランプ（CR）は自由な交差角で保持できます。
・重荷重用回転式クロスクランプ（CH）は自由な交差角で保持でき、スリワリを締め込んで強く固定します。

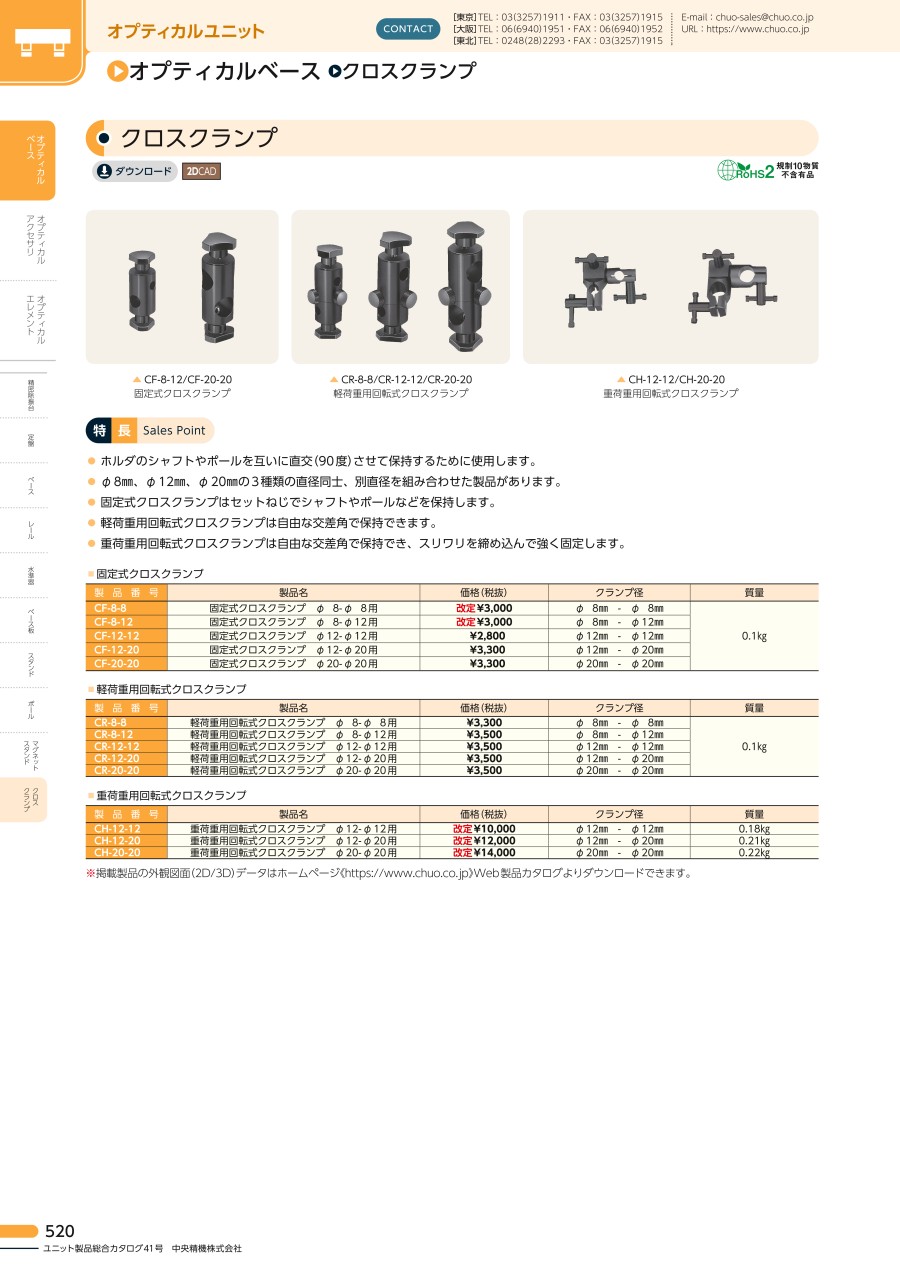

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

中央精機
バー φ20（直径20mm）
軽荷重用回転式クロスクランプを使用することで、ポールを任意の角度で固定するのが容易にできます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

回転式クロスクランプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q他のクロスクランプとの違いはなんですか。

軽荷重用回転式クロスクランプは直交（90度）以外の角度でも利用できます。荷重により動いてしまう場合があります。固定式クロスクランプは直交（90度）でしか利用できません。
