中央精機

押え環セット

カタログ |

通常単価(税別): 1,985円～2,166円

税込単価: 2,184円～2,383円

通常出荷日：4日目～6日目

円形光学素子の固定に使用する押え環セット。【特長】・押え環と緩衝材のジュラコンリングのセットです。

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

HR-20

HR-25

HR-25.4

HR-30

HR-40

HR-50

HR-50.8

製品仕様

仕様

■HR-20

適合素子外形：φ20（直径20mm）
補足事項：押え環ねじ径M21P1

■HR-25

適合素子外形：φ25（直径25mm）
補足事項：押え環ねじ径M26P1

■HR-25.4

適合素子外形：φ25.4（直径25.4mm）
補足事項：押え環ねじ径M26.4P1

■HR-30

適合素子外形：φ30（直径30mm）
補足事項：押え環ねじ径M31P1

■HR-40

適合素子外形：φ40（直径40mm）
補足事項：押え環ねじ径M41P1

■HR-50

適合素子外形：φ50（直径50mm）
補足事項：押え環ねじ径M51P1

■HR-50.8

適合素子外形：φ50.8（直径50.8mm）
補足事項：押え環ねじ径M51.8P1

型番リスト

表示件数

型番

適用サイズ（丸型）

(φ)

有効径

(φ)

押さえ環　ねじ径

RoHS?

最小発注数量

20	18	M21	10	1個
25	23	M26	10	1個
25.4	23	M26.4	10	1個
30	27	M31	10	1個
40	37	M41	10	1個
50	46	M51	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,058円 ( 2,264円 )	4日目
2,166円 ( 2,383円 )	4日目
1,985円 ( 2,184円 )	4日目
2,095円 ( 2,305円 )	4日目
2,095円 ( 2,305円 )	6日目
1,985円 ( 2,184円 )	6日目

詳細情報

基本情報

基本情報

円形光学素子の固定に使用する押え環セット。
【特長】
・押え環と緩衝材のジュラコンリングのセットです。

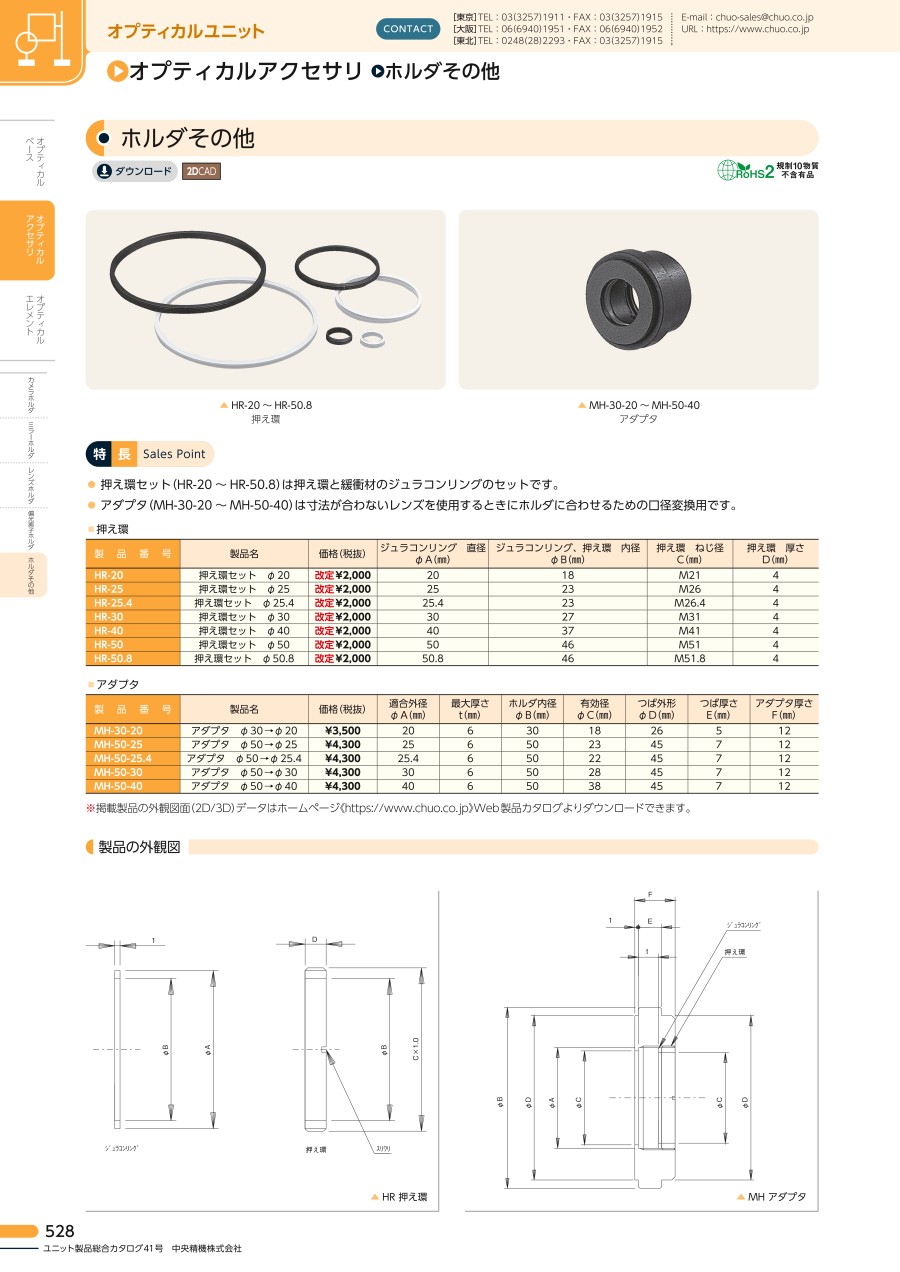

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

中央精機
アダプタ MH-30・MH-50
押え環セットは、アダプタやレンズホルダ、上部操作型ミラーホルダに組み込まれています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
