メカニカル部品技術窓口
絞り込み条件
未確定：候補が3型番あります。
到達真空圧力(kPa)
~mm- -11
- -5.0
- -2
空気消費流量(l/min)
~mm- 145
- 160
- 170
吸込流量(l/min)
~mm- 230
- 305
- 740
全長 L(mm)
~mm- 62
- 82
- 112
タイプ
~mm出荷日
- すべて
- 7日以内
大容量コンバム（ハイフロー）HFVシリーズ
- 通常単価(税別)
- 22,751円～29,516円
- 税込単価
- 25,026円～32,468円
通常出荷日：7日目
圧縮空気を使用し真空を発生できる大容量コンバム。【特長】・コンパクトなボデイで大量の流体吸い込みが可能...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
大容量コンバム（ハイフロー） HFVシリーズの仕様
大容量コンバム（ハイフロー） HFVシリーズ イメージ
製品仕様
（単位：mm）
寸法図
| 形式番号 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| HFV-25 | 62 | 25 | 12.5 | 36.5 | 24 | 15 | 13.5 | 12 |
| HFV-30 | 82 | 30 | 15 | 41 | 26 | 25 | 19 | 16 |
| HFV-40 | 112 | 43.5 | 21.8 | 54.5 | 32.8 | 40 | 32 | 29.5 |
寸法図
【特長】
- 吸込流量が多い。
- 軽くて通気性のあるワークの吸着搬送。
- 基盤等の吸着搬送。
- 微粒子物の吸出し。
- 空気やガスの吸出し。
詳細情報
基本情報
圧縮空気を使用し真空を発生できる大容量コンバム。
【特長】
・コンパクトなボデイで大量の流体吸い込みが可能。
・プッシュイン継手付タイプも用意。
【用途】
・ヒュームや空間脱気など大量のエアー吸引に最適。
・軽くて通気性のあるワークの吸着搬送 「錠剤シート」。
・微粒子物の吸出し 「米」。
・空気やガスの吸出し「線香の煙」 。

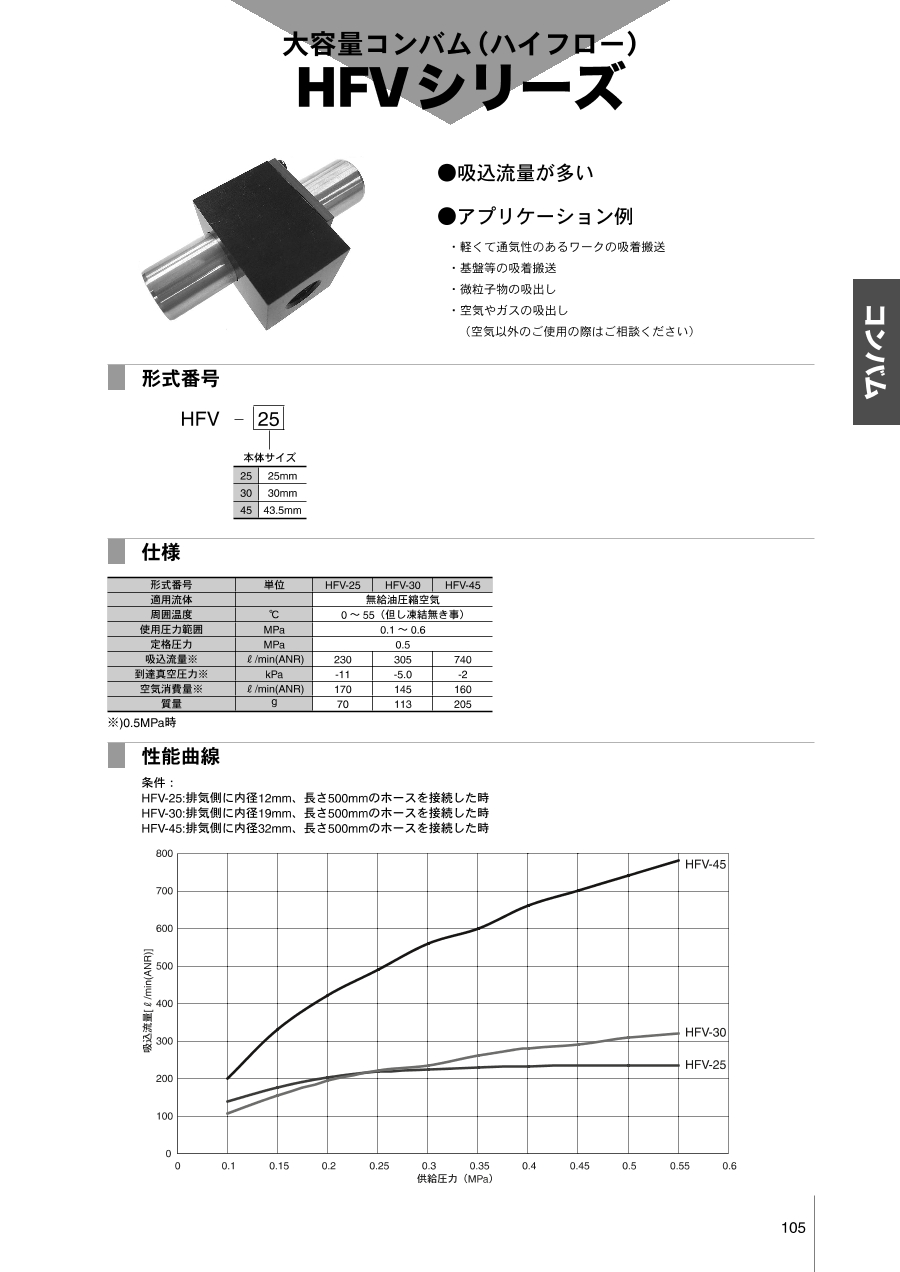

カタログ
商品担当おすすめ
大容量コンバム（ハイフロー）HFVシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qどのような箇所で使用するでしょうか？
A
吸込み流量が多いため、エアー吸引やヒュームガス吸引など吸込みの用途に最適です。
