ダウエルピン B型
- 通常単価(税別)
- 21円～421円
- 税込単価
- 23円～463円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
金型・治具等の位置決め用に開発されたノックピンです。【特長】・材質に、せん断強さの高いクロムモリブデン...
詳細を確認
未確定：候補が103型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 材質：SCM445相当
- 硬度：HRC58～62
- 径公差：0～+0.005
- A形より少し細めのタイプです。
- 相手が焼入材などの硬い材質のときに使いやすくしています。
規格表
| 呼び寸法（d×L） | r（約） | a（約） | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | L | |||||||||||||||||
| 3 | 6 | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | - | - | - | 0.4 | 1.5 |
| 4 | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | - | - | - | 1.0 | |
| 5 | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | - | - | ||
| 6 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | - | ||
| 8 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 90 | 2.9 | |
| 10 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 90 | 100 | - | ||
| 12 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 90 | 100 | - | - | - | 1.5 | |
| 13 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 90 | 100 | - | - | - | ||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 3日目 |
21円 ( 23円 ) | 3日目 |
21円 ( 23円 ) | 3日目 |
25円 ( 28円 ) | 3日目 |
27円 ( 30円 ) | 3日目 |
26円 ( 29円 ) | 3日目 |
46円 ( 51円 ) | 3日目 |
43円 ( 47円 ) | 2日目 |
34円 ( 37円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 3日目 |
39円 ( 43円 ) | 在庫品1日目当日出荷可能 |
27円 ( 30円 ) | 3日目 |
27円 ( 30円 ) | 3日目 |
28円 ( 31円 ) | 3日目 |
33円 ( 36円 ) | 3日目 |
36円 ( 40円 ) | 3日目 |
39円 ( 43円 ) | 3日目 |
36円 ( 40円 ) | 3日目 |
26円 ( 29円 ) | 3日目 |
26円 ( 29円 ) | 3日目 |
28円 ( 31円 ) | 2日目 |
36円 ( 40円 ) | 3日目 |
36円 ( 40円 ) | 3日目 |
40円 ( 44円 ) | 3日目 |
40円 ( 44円 ) | 3日目 |
27円 ( 30円 ) | 3日目 |
48円 ( 53円 ) | 3日目 |
55円 ( 61円 ) | 3日目 |
56円 ( 62円 ) | 3日目 |
38円 ( 42円 ) | 3日目 |
136円 ( 150円 ) | 3日目 |
39円 ( 43円 ) | 3日目 |
39円 ( 43円 ) | 3日目 |
39円 ( 43円 ) | 3日目 |
39円 ( 43円 ) | 2日目 |
44円 ( 48円 ) | 3日目 |
48円 ( 53円 ) | 3日目 |
50円 ( 55円 ) | 3日目 |
56円 ( 62円 ) | 3日目 |
62円 ( 68円 ) | 3日目 |
67円 ( 74円 ) | 3日目 |
74円 ( 81円 ) | 3日目 |
93円 ( 102円 ) | 3日目 |
82円 ( 90円 ) | 3日目 |
70円 ( 77円 ) | 3日目 |
58円 ( 64円 ) | 3日目 |
69円 ( 76円 ) | 3日目 |
58円 ( 64円 ) | 3日目 |
70円 ( 77円 ) | 3日目 |
74円 ( 81円 ) | 3日目 |
51円 ( 56円 ) | 3日目 |
54円 ( 59円 ) | 3日目 |
86円 ( 95円 ) | 3日目 |
94円 ( 103円 ) | 3日目 |
111円 ( 122円 ) | 3日目 |
122円 ( 134円 ) | 3日目 |
85円 ( 94円 ) | 3日目 |
詳細情報
基本情報
金型・治具等の位置決め用に開発されたノックピンです。
【特長】
・材質に、せん断強さの高いクロムモリブデン鋼を使用。スラスト荷重に対して安心です。
・表面は、特にスムースに仕上げられています。
・表面硬さが高く、カジリの心配がほとんどありません。
・公差幅5μm、使用感のばらつきがありません。

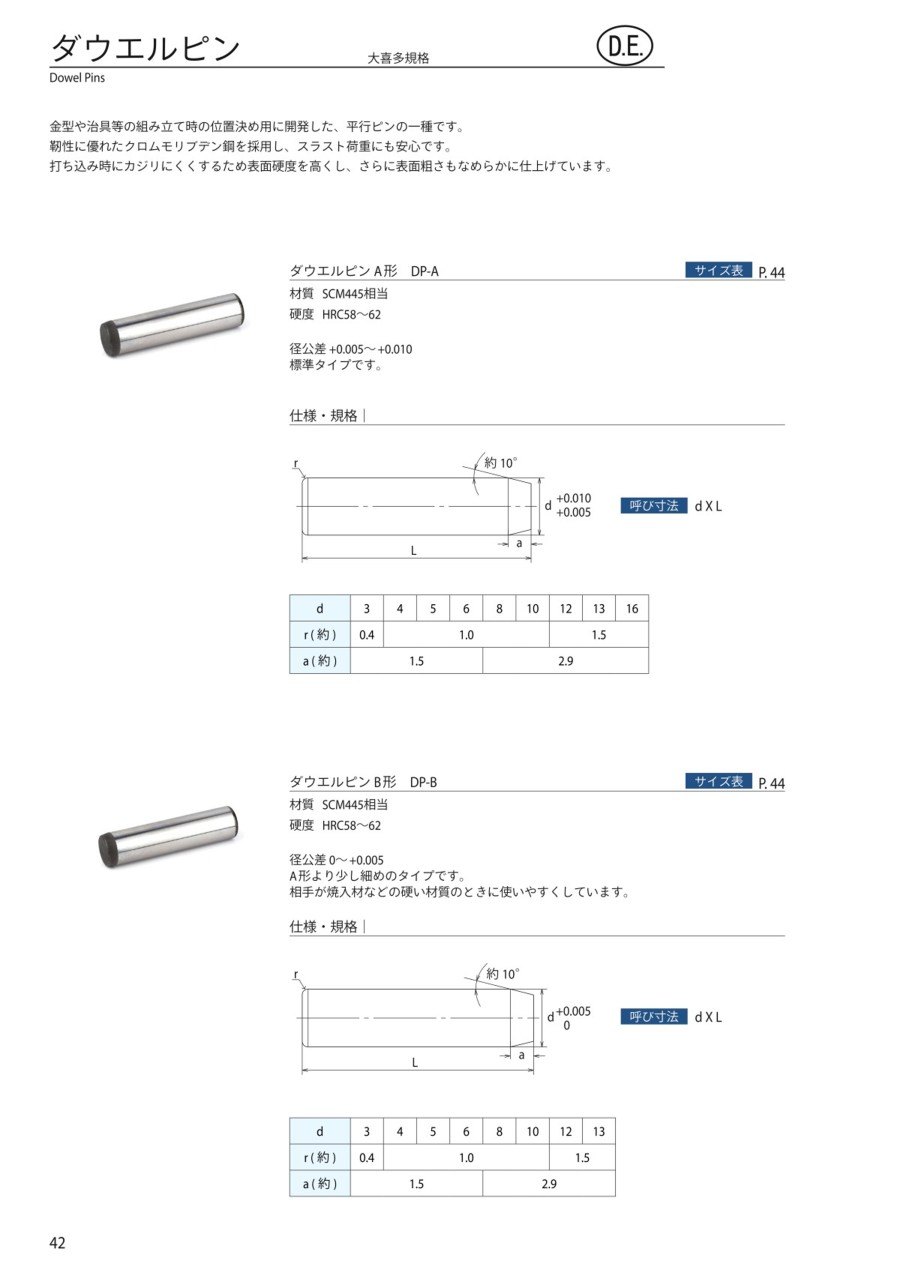

カタログ
商品担当おすすめ
ダウエルピン B型のレビュー
位置決めピンとして
4
4.02017/12/04
他社では1個ではチャージがかかるが、これは1個でもチャージがかからない。
寸法、材質等は一般とおなじなのでありがたい...もっと読む
1人が参考にしています。
金型
4
4.02022/08/18
この商品は自社の金型部品として購入しました。主としてノックピンとして使用していますが、使いやすくて良いものだと思います。...もっと読む
0人が参考にしています。
加工治具の位置決めとして使用
5
5.02021/05/11
Ｈ7スパイラルリーマにて加工後の位置決め用ピンとして初めて選定しました。10ミクロン台で位置決めをしたかったので0～+0...もっと読む
0人が参考にしています。
位置決め
4
4.02021/02/27
こちらのダウエルピンは納期、品質、価格などの面からよく使用しています。また購入したいと思います。
0人が参考にしています。
位置決め
5
5.02020/07/31
即納、安価で助かっています。
商社通しの箱買いよりも重宝しています。
0人が参考にしています。
