パワーグリップHTDベルト 8Mタイプ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,303円～37,597円
- 税込単価
- 3,633円～41,357円
円弧歯形を採用した、ゴム製タイミングベルト。（8mmピッチ）【特長】・ベルト歯...
詳細情報を確認する未確定：候補が86型番あります。
商品情報
製品仕様
構造
ベルト構造
本体 : ゴム（クロロプレンゴム）、歯布 : ナイロン帆布、心線 : グラスファイバーコード

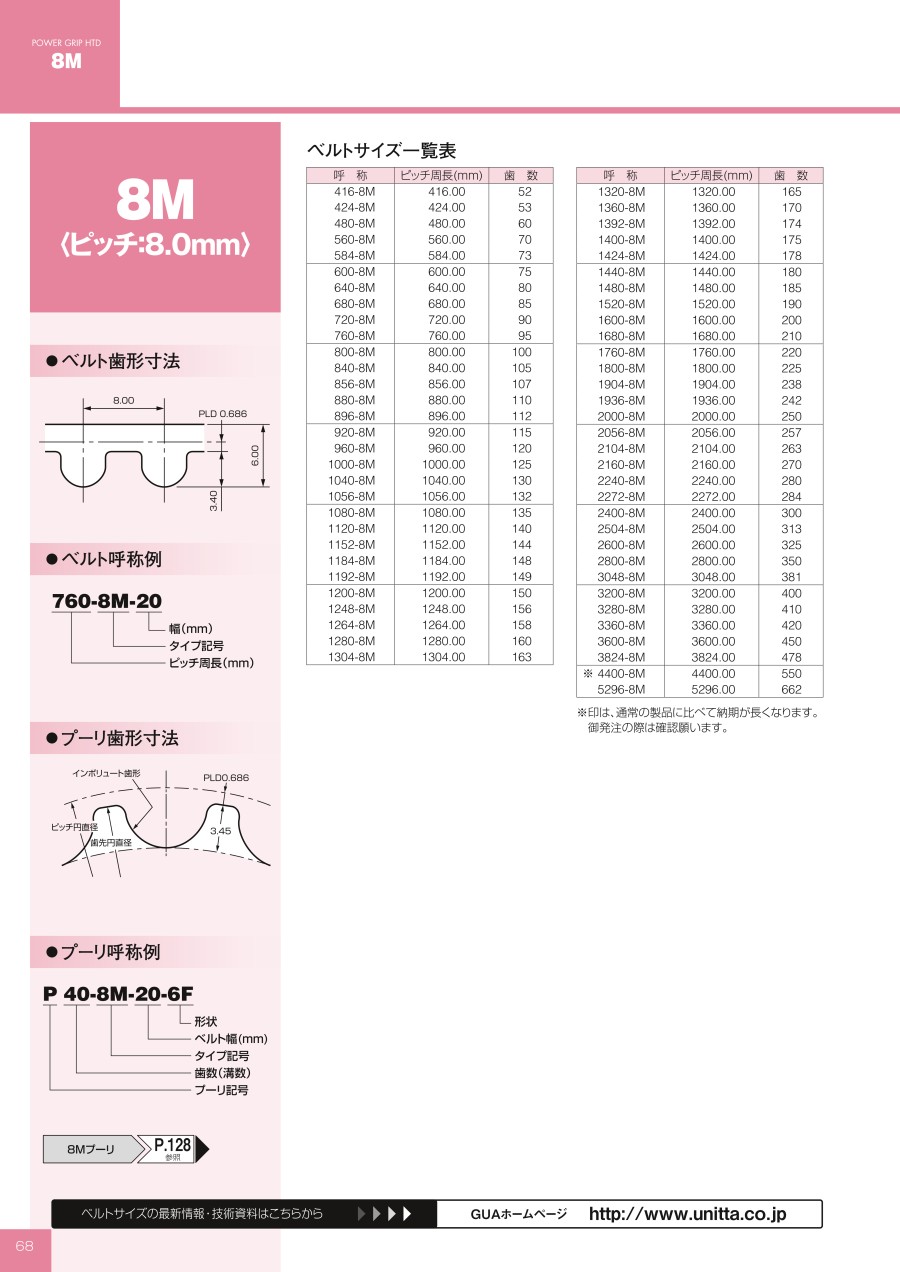

ベルト歯形寸法
規格表
ベルトサイズ一覧表
| 呼 称 | ピッチ周長 | 歯 数 |
|---|---|---|
| 416-8M | 416 | 52 |
| 424-8M | 424 | 53 |
| 480-8M | 480 | 60 |
| 560-8M | 560 | 70 |
| 584-8M | 584 | 73 |
| 600-8M | 600 | 75 |
| 640-8M | 640 | 80 |
| 680-8M | 680 | 85 |
| 720-8M | 720 | 90 |
| 760-8M | 760 | 95 |
| 800-8M | 800 | 100 |
| 840-8M | 840 | 105 |
| 856-8M | 856 | 107 |
| 880-8M | 880 | 110 |
| 896-8M | 896 | 112 |
| 920-8M | 920 | 115 |
| 960-8M | 960 | 120 |
| 1000-8M | 1000 | 125 |
| 1040-8M | 1040 | 130 |
| 1056-8M | 1056 | 132 |
| 1080-8M | 1080 | 135 |
| 呼 称 | ピッチ周長 | 歯 数 |
|---|---|---|
| 1120-8M | 1120 | 140 |
| 1152-8M | 1152 | 144 |
| 1184-8M | 1184 | 148 |
| 1192-8M | 1192 | 149 |
| 1200-8M | 1200 | 150 |
| 1248-8M | 1248 | 156 |
| 1264-8M | 1264 | 158 |
| 1280-8M | 1280 | 160 |
| 1304-8M | 1304 | 163 |
| 1320-8M | 1320 | 165 |
| 1360-8M | 1360 | 170 |
| 1392-8M | 1392 | 174 |
| 1400-8M | 1400 | 175 |
| 1424-8M | 1424 | 178 |
| 1440-8M | 1440 | 180 |
| 1480-8M | 1480 | 185 |
| 1520-8M | 1520 | 190 |
| 1600-8M | 1600 | 200 |
| 1680-8M | 1680 | 210 |
| 1760-8M | 1760 | 220 |
| 1800-8M | 1800 | 225 |
| 呼 称 | ピッチ周長 | 歯 数 |
|---|---|---|
| 1904-8M | 1904 | 238 |
| 1936-8M | 1936 | 242 |
| 2000-8M | 2000 | 250 |
| 2056-8M | 2056 | 257 |
| 2104-8M | 2104 | 263 |
| 2160-8M | 2160 | 270 |
| 2240-8M | 2240 | 280 |
| 2272-8M | 2272 | 284 |
| 2400-8M | 2400 | 300 |
| 2504-8M | 2504 | 313 |
| 2600-8M | 2600 | 325 |
| 2800-8M | 2800 | 350 |
| 3048-8M | 3048 | 381 |
| 3200-8M | 3200 | 400 |
| 3280-8M | 3280 | 410 |
| 3360-8M | 3360 | 420 |
| 3600-8M | 3600 | 450 |
| 3824-8M | 3824 | 478 |
| 4400-8M | 4400 | 550 |
| 5296-8M | 5296 | 662 |
選定サポート情報
パワーグリップHTDベルト 呼称例
幅（mm）、タイプ記号、ピッチ周長（mm）
技術情報・設計アイデア
製品比較情報
台形歯形
円弧歯形
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,582円 ( 6,140円 ) | 4日目 |
7,748円 ( 8,523円 ) | 4日目 |
12,938円 ( 14,232円 ) | 3日目 |
6,167円 ( 6,784円 ) | 3日目 |
8,378円 ( 9,216円 ) | 4日目 |
13,178円 ( 14,496円 ) | 3日目 |
5,741円 ( 6,315円 ) | 4日目 |
9,123円 ( 10,035円 ) | 4日目 |
5,734円 ( 6,307円 ) | 4日目 |
8,703円 ( 9,573円 ) | 4日目 |
13,244円 ( 14,568円 ) | 4日目 |
8,623円 ( 9,485円 ) | 4日目 |
5,809円 ( 6,390円 ) | 3日目 |
6,189円 ( 6,808円 ) | 4日目 |
8,515円 ( 9,367円 ) | 4日目 |
14,546円 ( 16,001円 ) | 4日目 |
5,872円 ( 6,459円 ) | 3日目 |
9,300円 ( 10,230円 ) | 4日目 |
6,212円 ( 6,833円 ) | 3日目 |
8,941円 ( 9,835円 ) | 4日目 |
14,581円 ( 16,039円 ) | 4日目 |
6,432円 ( 7,075円 ) | 3日目 |
9,777円 ( 10,755円 ) | 3日目 |
17,030円 ( 18,733円 ) | 3日目 |
6,582円 ( 7,240円 ) | 3日目 |
9,880円 ( 10,868円 ) | 3日目 |
6,951円 ( 7,646円 ) | 4日目 |
6,731円 ( 7,404円 ) | 3日目 |
10,692円 ( 11,761円 ) | 4日目 |
7,744円 ( 8,518円 ) | 4日目 |
7,744円 ( 8,518円 ) | 4日目 |
10,804円 ( 11,884円 ) | 4日目 |
18,888円 ( 20,777円 ) | 3日目 |
25,789円 ( 28,368円 ) | 5日目 |
11,557円 ( 12,713円 ) | 3日目 |
8,335円 ( 9,169円 ) | 4日目 |
11,296円 ( 12,426円 ) | 4日目 |
11,705円 ( 12,876円 ) | 4日目 |
20,135円 ( 22,149円 ) | 3日目 |
13,206円 ( 14,527円 ) | 3日目 |
31,274円 ( 34,401円 ) | 5日目 |
9,989円 ( 10,988円 ) | 4日目 |
13,206円 ( 14,527円 ) | 3日目 |
9,730円 ( 10,703円 ) | 3日目 |
14,393円 ( 15,832円 ) | 3日目 |
25,332円 ( 27,865円 ) | 3日目 |
9,732円 ( 10,705円 ) | 3日目 |
9,730円 ( 10,703円 ) | 3日目 |
14,393円 ( 15,832円 ) | 3日目 |
9,590円 ( 10,549円 ) | 3日目 |
10,575円 ( 11,633円 ) | 3日目 |
14,719円 ( 16,191円 ) | 4日目 |
23,332円 ( 25,665円 ) | 4日目 |
11,273円 ( 12,400円 ) | 4日目 |
17,070円 ( 18,777円 ) | 3日目 |
11,754円 ( 12,929円 ) | 4日目 |
17,752円 ( 19,527円 ) | 4日目 |
37,597円 ( 41,357円 ) | 3日目 |
23,017円 ( 25,319円 ) | 3日目 |
17,247円 ( 18,972円 ) | 3日目 |
詳細情報
基本情報
円弧歯形を採用した、ゴム製タイミングベルト。（8mmピッチ）
【特長】
・ベルト歯を高く大きくすることで1歯あたりの伝動容量アップを実現。
【用途】
・OA機器、繊維機械、金融機械、印刷機械等。
