X・Y軸スリムステージ(手動ステージ)

X・Y軸スリムステージ(手動ステージ)
通常単価(税別):
58,018円~
通常出荷日:
在庫品1日目~  一部当日出荷可能
移動ガイドにV溝とクロスローラ(V-CR方式)を使用した薄型ステージ。
【特長】
・90×90mm(アルミ合金製)と125×125mm(鋼材)の2種類のサイズを用意。
・それぞれマイクロメータヘッドがセンター押しとサイド押しがあり、サイド押しは左右2方向がある。
・操作部取付位置はセンター、サイド、逆サイドがある。
・すべてに板クランプが標準装備され、位置決め後の固定が可能。
【用途】
・センサ、カメラ等の位置決めに最適。
・ワークの精密位置決め、測定機の試料台などの用途に広く利用可能。

PDF

X・Y軸スリムステージの外観

LD-149-C1

LD-149-C1。

LD-149-S1

LD-149-S1。

LD-149-R1

LD-149-R1。

LD-947-C1

LD-947-C1。

LD-947-R1

LD-947-R1。

LD-947-S1

LD-947-S1。

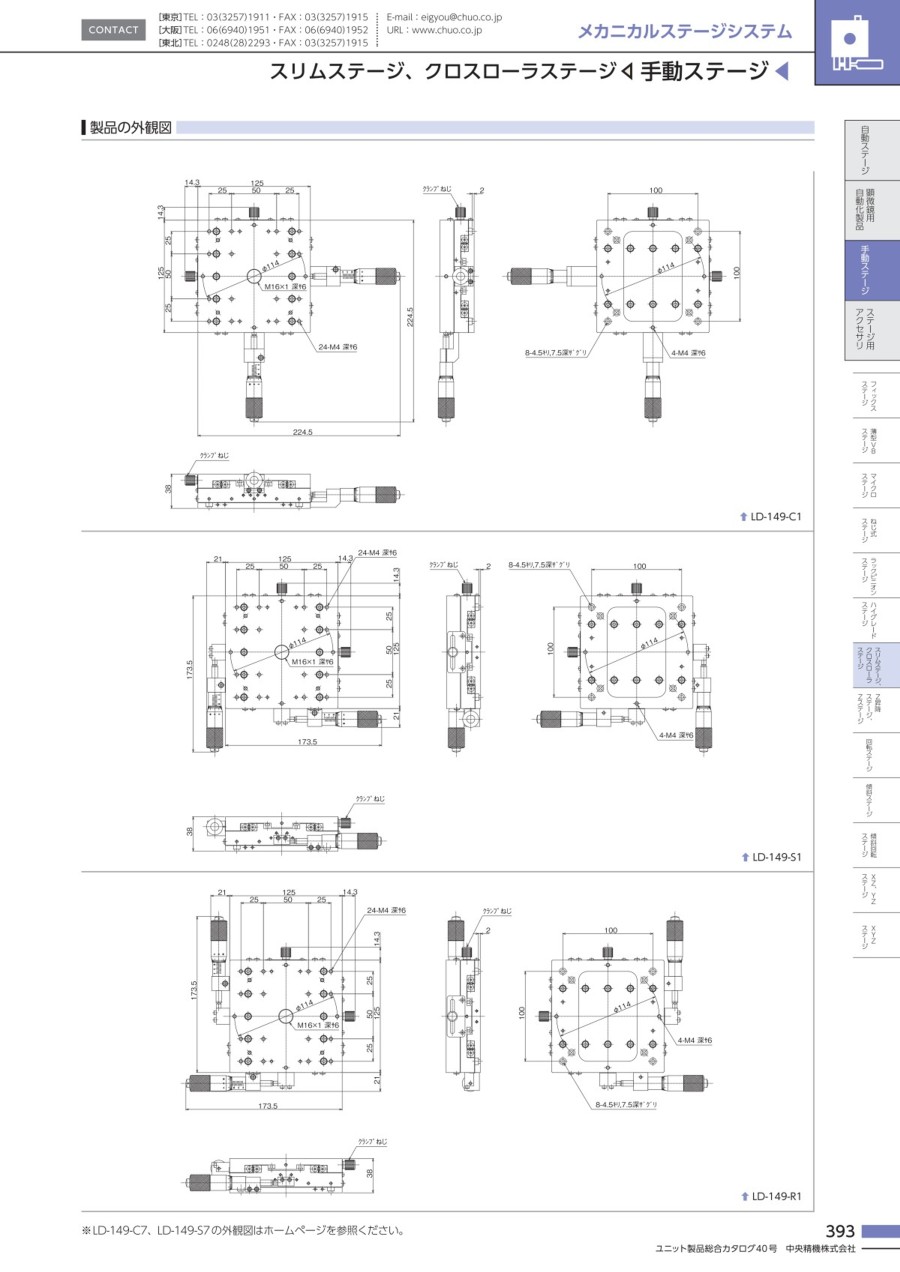

X・Y軸スリムステージの寸法図

LD-149-C1

LD-149-C1。

LD-149-S1

LD-149-S1。

LD-149-R1

LD-149-R1。

LD-947-C1

LD-947-C1。

LD-947-R1

LD-947-R1。

LD-947-S1

LD-947-S1。

X・Y軸スリムステージの仕様

  • 移動ガイドにV溝とクロスローラ(V-CR方式)を使用した、薄型軽量のステージ。
  • 操作部取付位置はセンター、サイド、逆サイドがある
  • カメラ、センサ、ワークなどの精密位置決め用途に広く利用可能。
製品番号LD-947-C1LD-947-S1LD-947-R1
製品名X・Y軸スリムステージ 90×90
移動方向XY軸2方向
ステージ面90mm×90mm
クランプ方式板クランプ
操作部取付位置センターサイド逆サイド
送り方式CMH-15F(標準マイクロメータ)
移動量±7.5mm
移動量/ツマミ1回転0.5mm
目量マイクロメータ指揮0.01mm
感度0.003mm
移動ガイドV溝とクロスローラ
移動精度真直度0.003mm
XY直高度0.02mm
耐荷重78.4N(8kgf)
質量0.85kg
主要材質/表面処理アルミ合金/黒アルマイト梨地
製品番号LD-149-C1LD-149-S1LD-149-R1
製品名X・Y軸スリムステージ 125×125(鉄製)
移動方向XY軸2方向
ステージ面125mm×125mm
クランプ方式板クランプ
操作部取付位置センターサイド逆サイド
送り方式MHN1-25T(標準マイクロメータ)
移動量±12.5mm
移動量/ツマミ1回転0.5mm
目量マイクロメータ式0.01mm
感度0.003mm
移動ガイドV溝とクロスローラ
移動精度真直度0.003mm
ヨーイング・ピッチング15sec
モーメント剛性ヨー剛性 0.05sec/N・cm、ピッチ剛性0.05sec/N・cm、ロール剛性0.03sec/N・cm
平行度0.05mm
XY直高度0.02mm
耐荷重225N(23kgf)
質量4.3kg
主要材質/表面処理鋼材/硬質黒色クロム
製品番号LD-149-C7LD-149-S7
製品名X・Y軸スリムステージ 125×125
(デジタル表示式マイクロ付)(鉄製)
移動方向XY軸2方向
ステージ面125mm×125mm
クランプ方式板クランプ
操作部取付位置センターサイド
送り方式MHN1-25MB(デジタル表示式マイクロメータ)
移動量±12.5mm
移動量/ツマミ1回転0.5mm
目量デジタル表示式マイクロメータ0.001mm
感度0.003mm
移動ガイドV溝とクロスローラ
移動精度真直度0.003mm
ヨーイング・ピッチング15sec
モーメント剛性ヨー剛性 0.05sec/N・cm、ピッチ剛性0.05sec/N・cm、ロール剛性0.03sec/N・cm
平行度0.05mm
XY直高度0.02mm
耐荷重225N(23kgf)
質量4.5kg
主要材質/表面処理鋼材/硬質黒色クロム

開発秘話



従来のV-CR方式のステージより薄く、かつ耐荷重のある製品を開発するために3Dデータで応力解析をおこなったりして設計しました。

型番

LD-149-C1

LD-149-C7

LD-149-R1

LD-149-S1

LD-149-S7

LD-947-C1

LD-947-R1

LD-947-S1

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
RoHS ?ステージ面(長さ)(範囲選択)
(mm)
ステージ面(幅)(範囲選択)
(mm)
耐荷重(範囲選択)
(N)
送り方式 テーブル材質 テーブル表面処理 ステージ面(長さ)
(mm)
ステージ面(幅)
(mm)
耐荷重
(N)
平行度
(μm)
モーメント剛性 ピッチ剛性
("/N・cm)
モーメント剛性 ヨー剛性
("/N・cm)
モーメント剛性 ロール剛性
("/N・cm)
操作部取付位置

72,532円

1個

在庫品1日目

当日出荷可能

10121~ 121~ 100.1~ [マイクロメータヘッド] 標準マイクロメータ 鋼材 [低温黒色クロムメッキ] 硬質黒色クロム 125 125 255 50 0.05 0.05 0.03 センター

99,493円

1個

5日目

-121~ 121~ 100.1~ [マイクロメータヘッド] デジタル表示式マイクロメータ 鋼材 [低温黒色クロムメッキ] 硬質黒色クロム 125 125 225 50 0.05 0.05 0.03 センター

72,442円

1個

5日目

10121~ 121~ 100.1~ [マイクロメータヘッド] 標準マイクロメータ 鋼材 [低温黒色クロムメッキ] 硬質黒色クロム 125 125 255 50 0.05 0.05 0.03 逆サイド

72,416円

1個

5日目

10121~ 121~ 100.1~ [マイクロメータヘッド] 標準マイクロメータ 鋼材 [低温黒色クロムメッキ] 硬質黒色クロム 125 125 255 50 0.05 0.05 0.03 サイド

99,493円

1個

5日目

-121~ 121~ 100.1~ [マイクロメータヘッド] デジタル表示式マイクロメータ 鋼材 [低温黒色クロムメッキ] 硬質黒色クロム 125 125 225 50 0.05 0.05 0.03 サイド

58,780円

1個

在庫品1日目

当日出荷可能

1061~90 61~90 50.1~100 [マイクロメータヘッド] 標準マイクロメータ アルミ合金 黒アルマイト梨地 90 90 78.4 - - - - センター

58,018円

1個

5日目

1061~90 61~90 50.1~100 [マイクロメータヘッド] 標準マイクロメータ アルミ合金 黒アルマイト梨地 90 90 78.4 - - - - 逆サイド

59,727円

1個

在庫品1日目

当日出荷可能

1061~90 61~90 50.1~100 [マイクロメータヘッド] 標準マイクロメータ アルミ合金 黒アルマイト梨地 90 90 78.4 - - - - サイド

Loading...

  1. 1

商品担当おすすめ

薄型XY軸フィックスステージ(手動ステージ) 画像

薄型XY軸フィックスステージ(手動ステージ)

中央精機

従来型フィックスステージ機構をそのままに、スペーサほどの薄さを実現。クランプ操作が不要である特徴を生かし、とくに狭小部への設置に有効。
回転ステージ(手動ステージ) 画像

回転ステージ(手動ステージ)

中央精機

微動送り方式が異なる回転ステージです。各ステージ共にテーブル面をつかんで粗動360度回転可能です。
ラボジャッキ(手動ステージ) 画像

ラボジャッキ(手動ステージ)

中央精機

パンタグラフ方式を採用した昇降型Z軸ステージです。

基本情報

移動ガイド V溝とクロスローラ クランプ方式 板クランプ 移動量/ツマミ1回転 0.5mm
移動方向 XY軸2方向

この商品を見た人は、こんな商品も見ています

今見ている商品

X・Y軸スリムステージ(手動ステージ)

X・Y軸スリムステージ(手動ステージ)

    ハイグレードアルミXYステージ(手動ステージ)

    ハイグレードアルミXYステージ(手動ステージ)

      X・Y軸ねじ式ステージ(手動ステージ)

      X・Y軸ねじ式ステージ(手動ステージ)

        薄型XY軸フィックスステージ(手動ステージ)

        薄型XY軸フィックスステージ(手動ステージ)

          超薄型VB XYステージ(手動ステージ)

          超薄型VB XYステージ(手動ステージ)

            アリ式ステージ ラック&ピニオン(B05/B06)

            アリ式ステージ ラック&ピニオン(B05/B06)

              リニアボールガイド SSステージ 無電解ニッケルメッキ(BSS26)

              リニアボールガイド SSステージ 無電解ニッケルメッキ(BSS26)

                フロントロックステージ(XY軸)

                フロントロックステージ(XY軸)

                  薄型 リニアボールガイド SSステージ(BSS23)

                  薄型 リニアボールガイド SSステージ(BSS23)

                    高分解能クロスローラガイドステージ(B20)

                    高分解能クロスローラガイドステージ(B20)

                      【高精度】XY軸 リニアボール

                      【高精度】XY軸 リニアボール

                        【高精度】XY軸 左右対称使用/省スペース用 (XYSCG)

                        【高精度】XY軸 左右対称使用/省スペース用 (XYSCG)

                          小型XY軸ブロックステージ TAS

                          小型XY軸ブロックステージ TAS

                            メーカー 中央精機 中央精機 中央精機 中央精機 中央精機 駿河精機 駿河精機 ミラック光学 駿河精機 駿河精機 ミスミ ミスミ 鍋屋バイテック
                            通常価格
                            (税別)
                            58,018円~ 36,300円~ 21,899円~ 47,899円~ 18,344円~ 26,660円~ 30,960円~ 25,899円 31,390円~ 140,180円~ 25,300円~ 28,600円~ 29,165円~
                            通常出荷日 在庫品1日目~   当日出荷可能 3日目~   3日目~   在庫品1日目~   当日出荷可能 在庫品1日目   当日出荷可能 4日目   3日目~   5日目   3日目~   4日目   在庫品1日目   当日出荷可能 5日目   30日目
                            移動ガイド V溝とクロスローラ V溝とクロスローラ アリ すり合わせ V溝と鋼球 アリ溝 リニアボール アリ溝 リニアボール クロスローラ リニアボール リニアボール アリ溝 送りねじ式
                            クランプ方式 板クランプ 板クランプ - なし 板クランプ 標準 - なし 標準 標準 標準 標準 なし
                            移動量/ツマミ1回転 0.5mm - 約0.5mm - - - - - - - - - -
                            移動方向 XY軸2方向 XY軸2方向 XY軸2方向 XY軸2方向 XY軸2方向 - - - - - - - -

                            X・Y軸スリムステージ(手動ステージ)のレビュー

                            この商品のレビューはありません レビューを書く
