ケイセブン

ケイフレックスカップリング Sタイプ（標準タイプ）

ケイフレックスカップリング Sタイプ（標準タイプ）
未確定：候補が13型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

ケイフレックスカップリング Sタイプの仕様

ケイフレックスカップリング Sタイプ（標準タイプ）:関連画像

ケイフレックスカップリング Sタイプの外観

ケイフレックスカップリング Sタイプ（標準タイプ）:関連画像

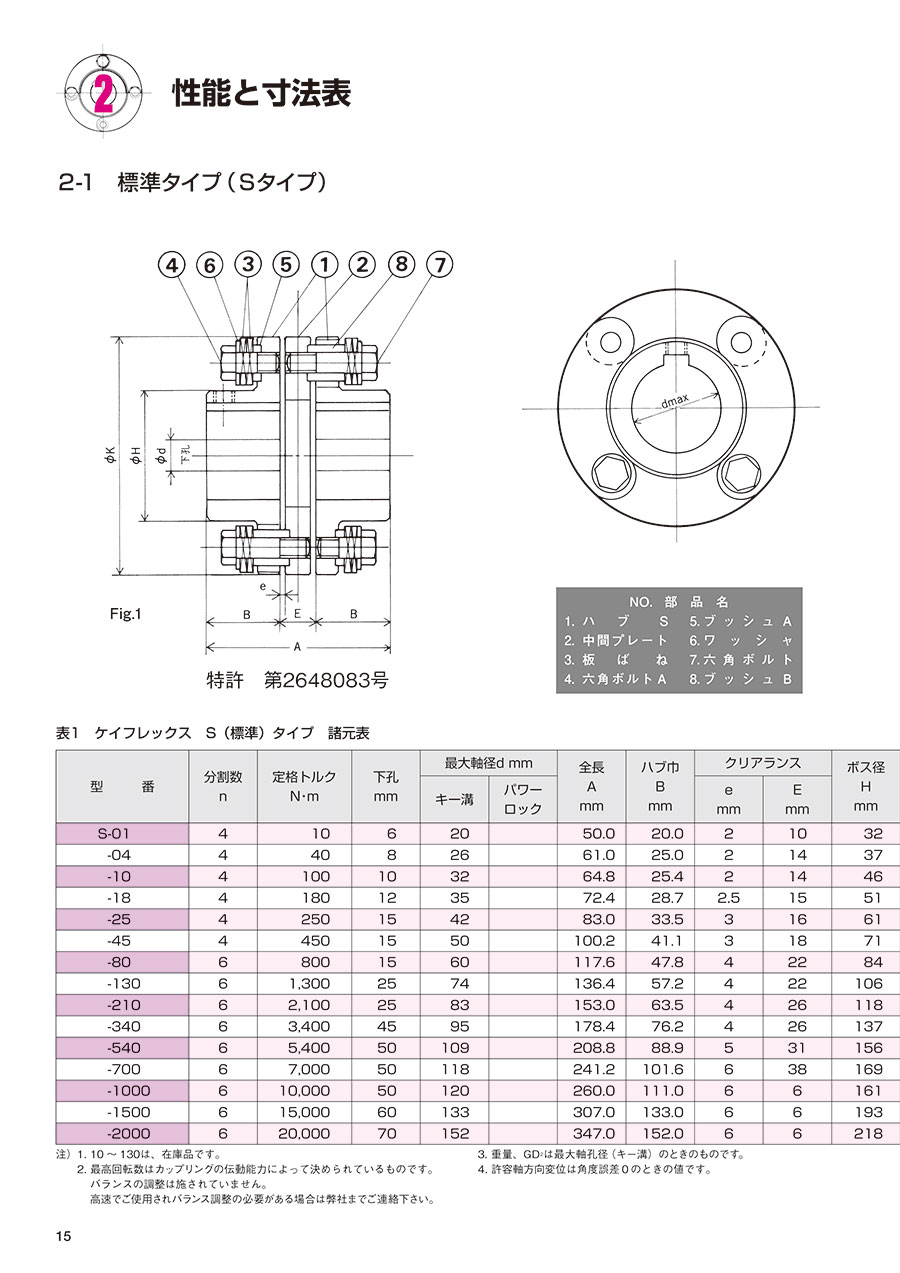

ケイフレックスカップリング Sタイプの寸法図
（1）ハブS／（2）中間プレート／（3）板ばね
／（4）六角ボルトA／（5）ブッシュA／（6）ワッシャ／（7）六角ボルトB／（8）ブッシュB

ケイフレックスカップリング Sタイプ（標準タイプ）:関連画像

板バネエレメントの構図

ケイフレックスカップリング Sタイプ（標準タイプ）:関連画像

ケイフレックスカップリング Sタイプの寸法図

ケイフレックスカップリング Sタイプ（標準タイプ）:関連画像

有限要素法（FEM）による応力解析図

特長

  • 芯出し後、エレメントは、最初ハブ部にリーマボルトにより取付け、次に他端を中間プレートに取付けることで簡単に組み立てられる。
  • 軸との取付方法は多様に対応可能。
  • エレメントは精選されたステンレス鋼0.3mm及び0.5mm厚の積層エレメント。必要により枚数の増減可能。
  • ハブ及中間プレート材質は鉄鋼、焼結金属。

注意事項

  • 最高回転数はカップリングの伝動能力によっているものです。バランスの調整は施されていません。高速での使用でバランス調整の必要がある場合は、ご連絡下さい。
  • 重量、GD^2は最大軸孔径（キー溝）のときのものです。
  • 許容軸方向変位は角度誤差0のときの値です。
  • ※ 各型番の仕様につきましては、カタログを参照してください。

開発秘話



金属性板ばねは、独自の開発による分割エレメントを採用しており、優れたフレキシブル性と高い信頼性を実現し、特許取得しました。
エレメントは精選されたステンレス鋼0.3mm及び0.5mm厚の積層エレメントです。

型番リスト

表示件数
  • 1
    • 型番
    S-01
    S-10
    S-18
    S-25
    S-45
    S-80
    S-1000
    S-130
    S-1500
    S-210
    S-340
    S-540
    S-700

    許容トルク（範囲）

    (N・m)

    外径A

    (φ)

    許容トルク

    (N・m)

    全長W

    (mm)

    許容偏心

    (mm)

    許容偏角

    (deg)

    最高回転数（範囲）

    (r/min)

    許容エンドプレイ(±)

    (mm)

    最高回転数

    (r/min)

    最大軸穴径（下穴品） D1max

    (φ)

    最小軸穴径（下穴品） D1min

    (φ)

    分割数

    		RoHS?最小発注数量
    10～20未満
    60
    10
    50
    0.4
    1
    10,001～30,000
    0.5
    20000
    20
    6
    4
    10
    1個
    100.01～500.00
    81
    100
    64.8
    0.5
    1
    10,001～30,000
    0.7
    20000
    32
    10
    4
    10
    10個
    100.01～500.00
    93
    180
    72.4
    0.6
    1
    10,001～30,000
    1.3
    18000
    35
    12
    4
    10
    1個
    100.01～500.00
    104
    250
    83
    0.7
    1
    10,001～30,000
    1.5
    15000
    42
    15
    4
    10
    1個
    100.01～500.00
    126
    450
    100.2
    0.8
    1
    10,001～30,000
    1.8
    13000
    50
    15
    4
    10
    1個
    500.01～1,000.00
    143
    800
    117.6
    0.6
    0.7
    10,001～30,000
    0.6
    12000
    60
    15
    6
    10
    1個
    5,000.01～
    276
    10000
    260
    1.4
    0.7
    4,001～7,000
    2
    5000
    120
    50
    6
    10
    1個
    1,000.01～5,000.00
    168
    1300
    136.4
    0.7
    0.7
    7,001～10,000
    0.7
    10000
    74
    25
    6
    10
    1個
    5,000.01～
    308
    15000
    307.0
    1.5
    0.7
    4,001～7,000
    2.2
    4300
    133
    60
    6
    10
    1個
    1,000.01～5,000.00
    194
    2100
    153.0
    0.8
    0.7
    7,001～10,000
    0.8
    8000
    83
    25
    6
    10
    1個
    1,000.01～5,000.00
    214
    3400
    178.4
    0.9
    0.7
    4,001～7,000
    0.9
    6500
    95
    45
    6
    10
    1個
    5,000.01～
    246
    5400
    208.8
    1.2
    0.7
    4,001～7,000
    1.2
    5500
    109
    50
    6
    10
    1個
    5,000.01～
    276
    7000
    241.2
    1.4
    0.7
    4,001～7,000
    1.4
    5000
    118
    50
    6
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    14,230円
    ( 15,653円 )
    3日目
    23,678円
    ( 26,046円 )
    3日目
    27,995円
    ( 30,795円 )
    3日目
    29,158円
    ( 32,074円 )
    3日目
    35,267円
    ( 38,794円 )
    3日目
    51,180円
    ( 56,298円 )
    3日目
    315,737円
    ( 347,311円 )
    7日目
    71,190円
    ( 78,309円 )
    6日目
    360,988円
    ( 397,087円 )
    7日目
    89,467円
    ( 98,414円 )
    3日目
    121,303円
    ( 133,433円 )
    3日目
    211,942円
    ( 233,136円 )
    3日目
    264,203円
    ( 290,623円 )
    7日目
  • 1

    • 詳細情報

    基本情報

    高い伝達トルク、大きい許容ミスアラインメント、ノーバックラッシのディスク型カップリング。
    【特長】
    ・トルクに対して高い剛性をもち、且つ、軸方向のやわらかさを追求した独自のデザインです。
    ・二列の板ばねエレメントを2ヶのハブの外側に取付けるため、全長が短く、他のディスクカップリングより省スペースとなります。
    ・トルクを伝達するエレメント間の距離が大きくとれるので、相当のミスアラインメントが許容されます。
    ・潤滑剤は全く不要なため、取付け後はメンテナンスフリーで、長期のご使用に満足いただけます。
    ・すべての動力の伝達は、剛性をもつ複合薄板ばねにより行われますので、バックラッシュがなく、正確に軸の回転が伝達されます。
    ・金属性で無潤滑のため、粉塵、高温、低温環境下での使用が可能です。さらに、特殊な材質や表面処理により、あらゆる環境に対応できます。
    ・芯出し後、エレメントは、最初ハブ部にリーマボルトにより取付け、次に他端を中間プレートに取付けることで簡単に組み立てられます。
    ・板ばねエレメントは、精選されたステンレス鋼板より無駄なく板取りされます。
    【用途】
    ・圧縮機、エレベーター、ポンプ、破砕機、送風機、印刷機、コンベアー、押出機、製紙機械、発電機など。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ケイフレックスカップリング Sタイプ（標準タイプ）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q軸穴加工はしてありますか？
    A
    軸孔加工はしてありません。
    フランジボス外周部をチャックにはさみ↑0.1の精度で、軸孔加工をしてください。軸孔加工精度はH7（軸径40以下）、H8（軸径42以上）を標準とします。フランジ部材の材質はFC250（鋳鉄）です。
