メカニカル部品技術窓口
ポップナットローレットナット スチール
- 材質
- スチール
- 用途・機能
- かしめ
- ねじ山の種類
- メートル並目
- 販売単位
- バラ(1個から購入可能)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
276円 ( 304円 ) | 在庫品1日目当日出荷可能 |
277円 ( 305円 ) | 在庫品1日目当日出荷可能 |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
282円 ( 310円 ) | 1日目 |
253円 ( 278円 ) | 在庫品1日目当日出荷可能 |
258円 ( 284円 ) | 在庫品1日目当日出荷可能 |
266円 ( 293円 ) | 在庫品1日目当日出荷可能 |
292円 ( 321円 ) | 在庫品1日目当日出荷可能 |
283円 ( 311円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 1日目 |
詳細情報
基本情報
ナットボディ外周面にローレットを施してあるポップナット。
【特長】
・ローレット部が締結時、ワークの下穴に食い込み、安定した高い強度が得られる。
・コンパクトな専用工具による片側作業で、スピーディーにナットの取り付けが可能。
・初めて使用される方でも簡単に取り扱うことができる。
・表面処理後でも取り付けができ、ワークを傷めないため、製品組み立て最終工程での取り付けが可能。
・スピーディーな片側締結による工数削減で、溶接ナット等の従来工法からトータルコストダウンを実現。
【用途】
・自動車に幅広く使用され、電気製品、住宅設備/建材、2輪車、トラック、幅広く使用可能。
商品情報

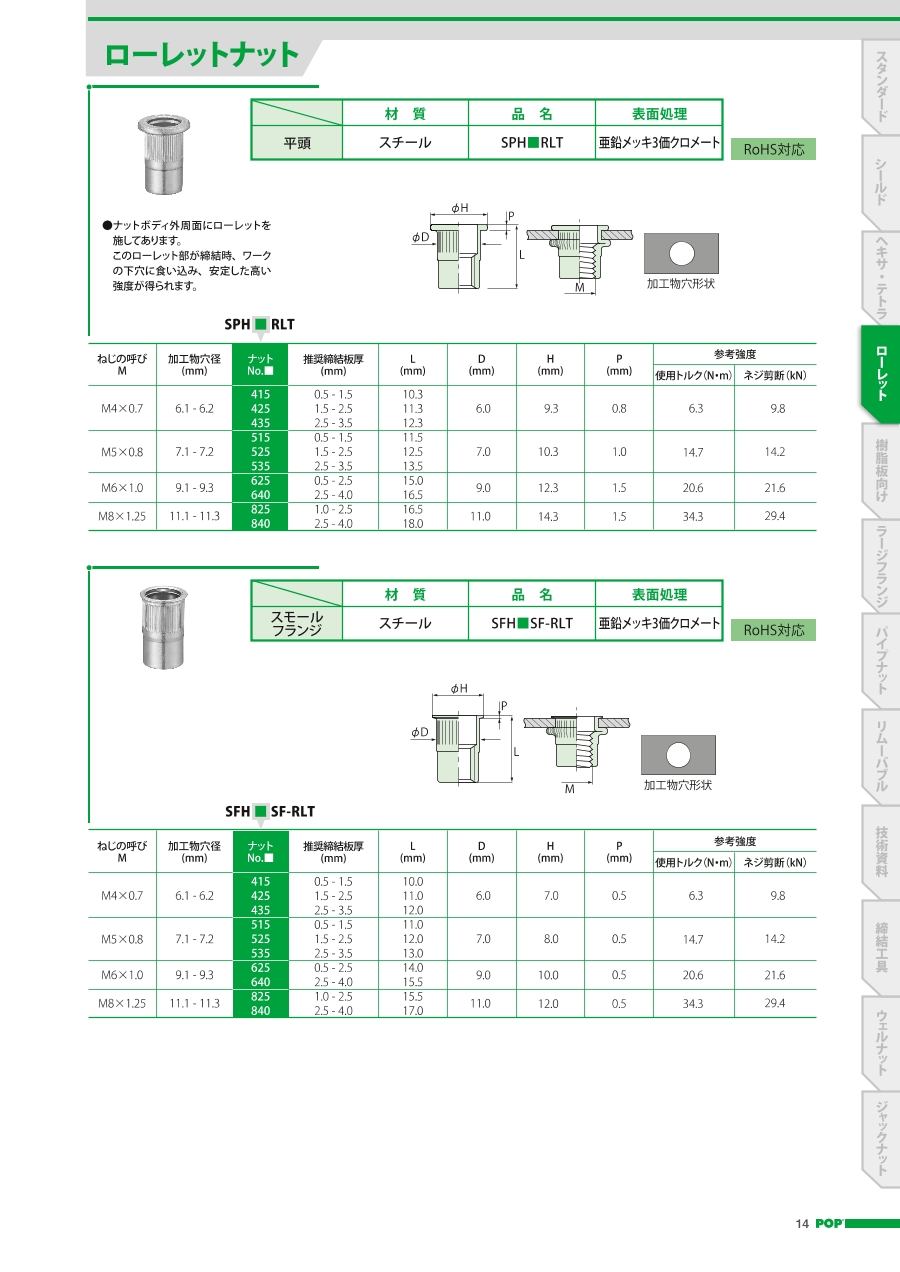

ローレットナット（SPH□RLT）の特長
ローレットナット スモールフランジ寸法図
加工物穴形状
| 材質 | 品名 | 表面処理 | |
|---|---|---|---|
| 平頭 | スチール | SPH■RLT | 亜鉛メツキ3価ク口メート |
寸法
SPH■RLT
| ねじの呼び M | 加工物穴径 (mm) | ナット No.■ | 推奨締結板厚 (mm) | L (mm) | D (mm) | H (mm) | P (mm) | 参考強度 | |
|---|---|---|---|---|---|---|---|---|---|
| 使用トルク(N・m) | ネジ剪断(kN) | ||||||||
| M4×0.7 | 6.1-6.2 | 415 425 435 | 0.5-1.5 1.5-2.5 2.5-3.5 | 10.3 11.3 12.3 | 6.0 | 9.3 | 0.8 | 6.3 | 9.8 |
| M5×0.8 | 7.1-7.2 | 515 525 535 | 0.5-1.5 1.5-2.5 2.5-3.5 | 11.5 12.5 13.5 | 7.0 | 10.3 | 1.0 | 14.7 | 14.2 |
| M6×1.0 | 9.1-9.3 | 625 640 | 0.5-2.5 2.5-4.0 | 15.0 16.5 | 9.0 | 12.3 | 1.5 | 20.6 | 21.6 |
| M8×1.25 | 11.1-11.3 | 825 840 | 1.0-2.5 2.5-4.0 | 16.5 18.0 | 11.0 | 14.3 | 1.5 | 34.3 | 29.4 |
特長
- 鉄ナット。
- 組み立てラインの自動化にも優れている。
- 溶接が困難な材料に取り付けが可能。
- プレス圧入ではなく、カシメによる取付けなので、R曲面にナットやボルトが取り付けられる。
- カシメによる取付けで、溶接ナットと同等の導通性が得られる。
- 大きいワークや重たいワークでの取付けが安易。
関連部品
| かしめ工具 | アクセサリー含む その他空圧工具 | アクセサリー含む その他電動工具 | |
|---|---|---|---|
| カテゴリページ | かしめ工具 | アクセサリー含む その他空圧工具 | アクセサリー含む その他電動工具 |
| 代表商品 | "ナットツール" | エアナッター "ナットツール" | ポップナットツール用 マンドレル |
| 画像 |  |  |  |
開発秘話
お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。
