ポップナットスタンダードナット スチール【1～500個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 52円～20,135円
- 税込単価
- 57円～22,149円
片側締結でワークにナットを取り付ける標準的なポップナット。 【特長】 ・コンパ...
詳細情報を確認する型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
112円 ( 123円 ) | 在庫品1日目当日出荷可能 |
172円 ( 189円 ) | 在庫品1日目当日出荷可能 |
177円 ( 195円 ) | 在庫品1日目当日出荷可能 |
181円 ( 199円 ) | 1日目 |
52円 ( 57円 ) | 在庫品1日目当日出荷可能 |
241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
99円 ( 109円 ) | 在庫品1日目当日出荷可能 |
234円 ( 257円 ) | 在庫品1日目当日出荷可能 |
236円 ( 260円 ) | 在庫品1日目当日出荷可能 |
239円 ( 263円 ) | 在庫品1日目当日出荷可能 |
139円 ( 153円 ) | 在庫品1日目当日出荷可能 |
242円 ( 266円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 1日目 |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
128円 ( 141円 ) | 在庫品1日目当日出荷可能 |
20,135円 ( 22,149円 ) | 1日目 |
詳細情報
基本情報
片側締結でワークにナットを取り付ける標準的なポップナット。
【特長】
・コンパクトな専用工具による片側作業で、スピーディーにナットの取り付けが可能。
・初めて使用される方でも簡単に取り扱うことができる。
・表面処理後でも取り付けができ、ワークを傷めないため、製品組み立て最終工程での取り付けが可能。
・スピーディーな片側締結による工数削減で、溶接ナット等の従来工法からトータルコストダウンを実現。
【用途】
・最も汎用性の高いナットで、カーポート、サーバーラック等のあらゆる一般製品に活用可能。
・ワークがアルミに使われ、住宅用門扉やサッシなどが代表的。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
スタンダードナット（SPH□）の特長

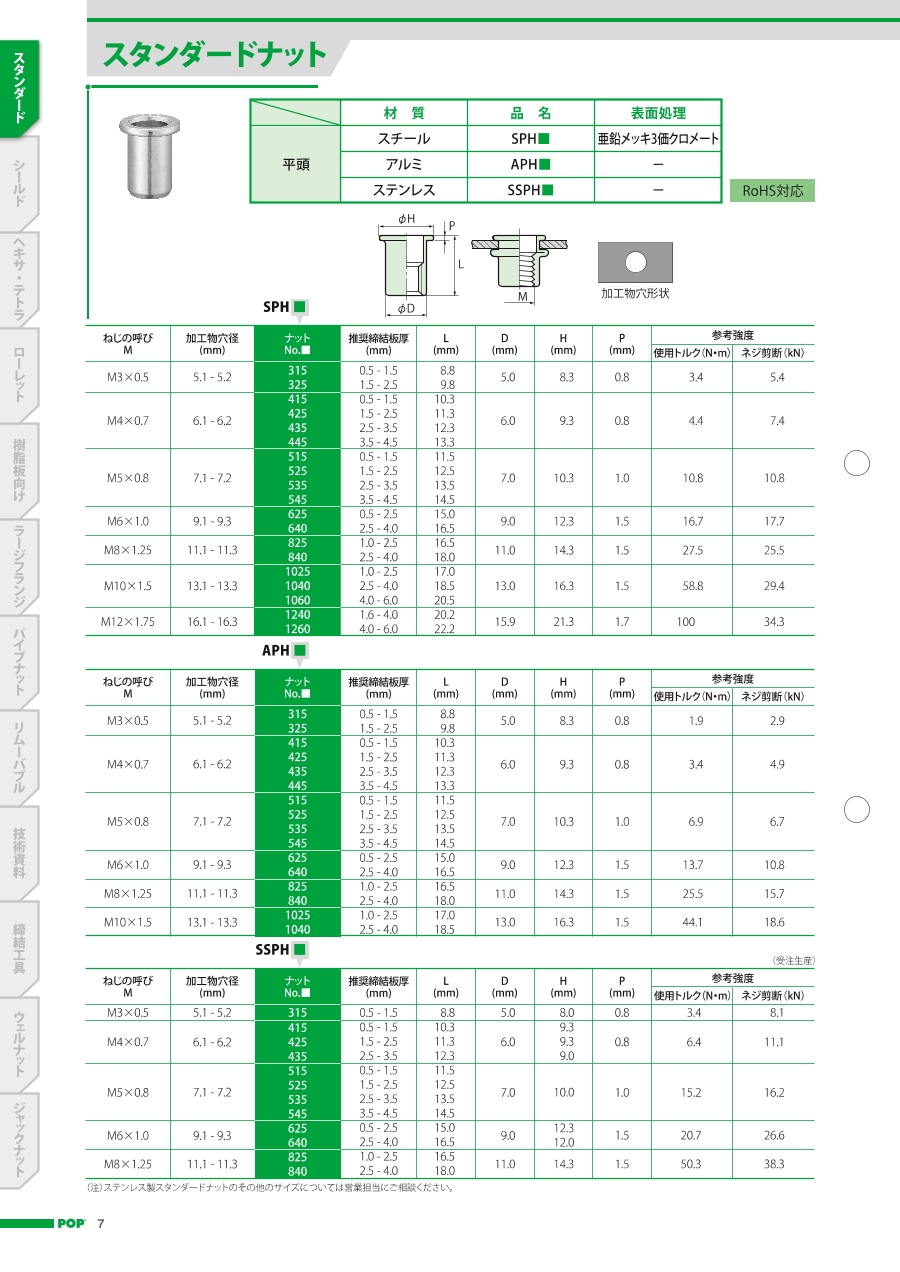

スタンダードナット 平頭 寸法図
加工物穴形状
| 材質 | 品名 | 表面処理 | |
|---|---|---|---|
| 平頭 | スチール | SPH■ | 亜鉛メッキ3価クロメート |
寸法
| ねじの呼び M | 加工物穴径 (mm) | ナット No.■ | 推奨締結板厚 (mm) | L (mm) | D (mm) | H (mm) | P (mm) | 参考強度 | |
|---|---|---|---|---|---|---|---|---|---|
| 使用トルク(N・m) | ネジ剪断(kN) | ||||||||
| M3×0.5 | 5.1-5.2 | 315 325 | 0.5-1.5 1.5-2.5 | 8.8 9.8 | 5.0 | 8.3 | 0.8 | 3.4 | 5.4 |
| M4×0.7 | 6.1-6.2 | 415 425 435 445 | 0.5-1.5 1.5-2.5 2.5-3.5 3.5-4.5 | 10.3 11.3 12.3 13.3 | 6.0 | 9.3 | 0.8 | 4.4 | 7.4 |
| M5×0.8 | 7.1-7.2 | 515 525 535 | 0.5-1.5 1.5-2.5 2.5-3.5 | 11.5 12.5 13.5 | 7.0 | 10.3 | 1.0 | 10.8 | 10.8 |
| M6×1.0 | 9.1-9.3 | 625 640 | 0.5-2.5 2.5-4.0 | 15.0 16.5 | 9.0 | 12.3 | 1.5 | 16.7 | 17.7 |
| M8×1.25 | 11.1-11.3 | 825 840 | 1.0-2.5 2.5-4.0 | 16.5 18.0 | 11.0 | 14.3 | 1.5 | 27.5 | 25.5 |
| M10×1.5 | 13.1-13.3 | 1025 1040 1060 | 1.0-2.5 2.5-4.0 4.0-6.0 | 17.0 18.5 20.5 | 13.0 | 16.3 | 1.5 | 58.8 | 29.4 |
| M12×1.75 | 16.1-16.3 | 1240 1260 | 1.6-4.0 4.0-6.0 | 20.2 22.2 | 15.9 | 21.3 | 1.7 | 100 | 34.3 |
特長
- 鉄ナット。
- 組み立てラインの自動化にも優れている。
- 溶接が困難な材料に取り付けが可能。
- プレス圧入ではなく、カシメによる取付けなので、R曲面にナットやボルトが取り付けられる。
- カシメによる取付けで、溶接ナットと同等の導通性が得られる。
- 大きいワークや重たいワークでの取付けが安易。
