ポップナットスタンダードナット スモールフランジ スチール【1～1000個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 55円～23,808円
- 税込単価
- 61円～26,189円
片側締結でワークにナットを取り付ける標準的なポップナット。 【特長】 ・フラン...
詳細情報を確認する型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
100円 ( 110円 ) | 在庫品1日目当日出荷可能 |
104円 ( 114円 ) | 在庫品1日目当日出荷可能 |
55円 ( 61円 ) | 在庫品1日目当日出荷可能 |
58円 ( 64円 ) | 在庫品1日目当日出荷可能 |
241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
239円 ( 263円 ) | 在庫品1日目当日出荷可能 |
23,808円 ( 26,189円 ) | 1日目 |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
242円 ( 266円 ) | 1日目 |
241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
60円 ( 66円 ) | 1日目 |
100円 ( 110円 ) | 在庫品1日目当日出荷可能 |
85円 ( 94円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
片側締結でワークにナットを取り付ける標準的なポップナット。
【特長】
・フランジが通常より小さくなっておりコンパクトな取り付けが可能。
・コンパクトな専用工具による片側作業で、スピーディーにナットの取り付けが可能。
・初めて使用される方でも簡単に取り扱うことができる。
・表面処理後でも取り付けができ、ワークを傷めないため、製品組み立て最終工程での取り付けが可能。
・スピーディーな片側締結による工数削減で、溶接ナット等の従来工法からトータルコストダウンを実現。
【用途】
・最も汎用性の高いナットで、カーポート、サーバーラック等のあらゆる一般製品に活用可能。
・ワークがアルミに使われる。角ﾊﾟｲﾌﾟ材にも使用可能。
商品情報
スタンダードナット（SFH□SF）の特長
スタンダートナット スモールフランジ寸法図
加工物穴形状
| 材質 | 品名 | 表面処理 | |
|---|---|---|---|
| スモール フランジ | スチール | SFH□SF-3W SFH□SF-FT | 亜鉛メッキ3価クロメート |
※末尾 -3W は亜鉛メッキ3価クロメートを表します。
※末尾 -FT はパック売り商品を表します。（亜鉛メッキ3価クロメートされています。）

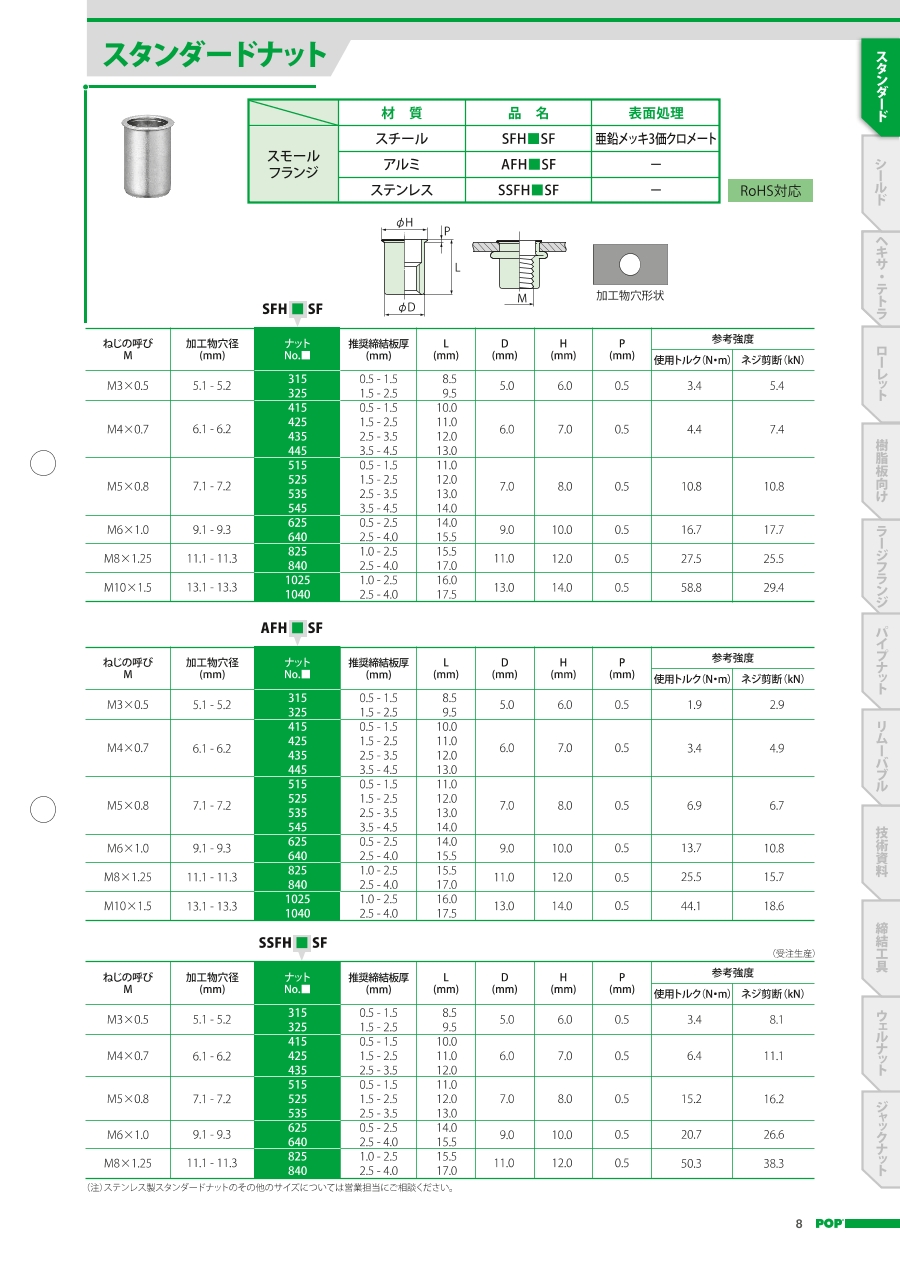

寸法
| SFH■SF | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び M | 加工物穴径 (mm) | ナット No.■ | 推奨締結板厚 (mm) | L (mm) | D (mm) | H (mm) | P (mm) | 参考強度 | |
| 使用トルク(N·m) | ネジ剪断(kN) | ||||||||
| M3×0.5 | 5.1-5.2 | 315 325 | 0.5-1.5 1.5-2.5 | 8.5 9.5 | 5.0 | 6.0 | 0.5 | 3.4 | 5.4 |
| M4×0.7 | 6.1-6.2 | 415 425 435 | 0.5-1.5 1.5-2.5 2.5-3.5 | 10.0 11.0 12.0 | 6.0 | 7.0 | 0.5 | 4.4 | 7.4 |
| M5×0.8 | 7.1-7.2 | 515 525 535 | 0.5-1.5 1.5-2.5 2.5-3.5 | 11.0 12.0 13.0 | 7.0 | 8.0 | 0.5 | 10.8 | 10.8 |
| M6×1.0 | 9.1-9.3 | 625 640 | 0.5-2.5 2.5-4.0 | 14.0 15.5 | 9.0 | 10.0 | 0.5 | 16.7 | 17.7 |
| M8×1.25 | 11.1-11.3 | 825 840 | 1.0-2.5 2.5-4.0 | 15.5 17.0 | 11.0 | 12.0 | 0.5 | 27.5 | 25.5 |
| M10×1.5 | 13.1-13.3 | 1025 1040 | 1.0-2.5 2.5-4.0 | 16.0 17.5 | 13.0 | 14.0 | 0.5 | 58.8 | 29.4 |
特長
- 鉄ナット。
- 組み立てラインの自動化にも優れている。
- 溶接が困難な材料に取り付けが可能。
- プレス圧入ではなく、カシメによる取付けなので、R曲面にナットやボルトが取り付けられる。
- カシメによる取付けで、溶接ナットと同等の導通性が得られる。
- 大きいワークや重たいワークでの取付けが容易。
関連部品
| かしめ工具 | アクセサリー含む その他空圧工具 | アクセサリー含む その他電動工具 | |
|---|---|---|---|
| カテゴリページ | かしめ工具 | アクセサリー含む その他空圧工具 | アクセサリー含む その他電動工具 |
| 代表商品 | "ナットツール" | エアナッター "ナットツール" | ポップナットツール用 マンドレル |
| 画像 |  |  |  |
開発秘話
お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。
