ポップナットシールドナット スモールフランジ アルミ
詳細情報
基本情報
フランジが通常より小さくなっておりコンパクトな取り付けが可能なシールドナット。
【特長】
・コンパクトな専用工具による片側作業で、スピーディーにナットの取り付けが可能。
・アルミナット。
・組み立てラインの自動化にも優れる。
・かしめによる取付けで、溶接ナットと同等の導通性が得られる。
・大きいワークや重たいワークでの取付けが安易。
・溶接が困難な材料に取り付けが可能。
【用途】
・ナットの下部が袋状に閉じているのでボルト先端でワークの内部に傷をつけたくない用途への使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
一部、下記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください

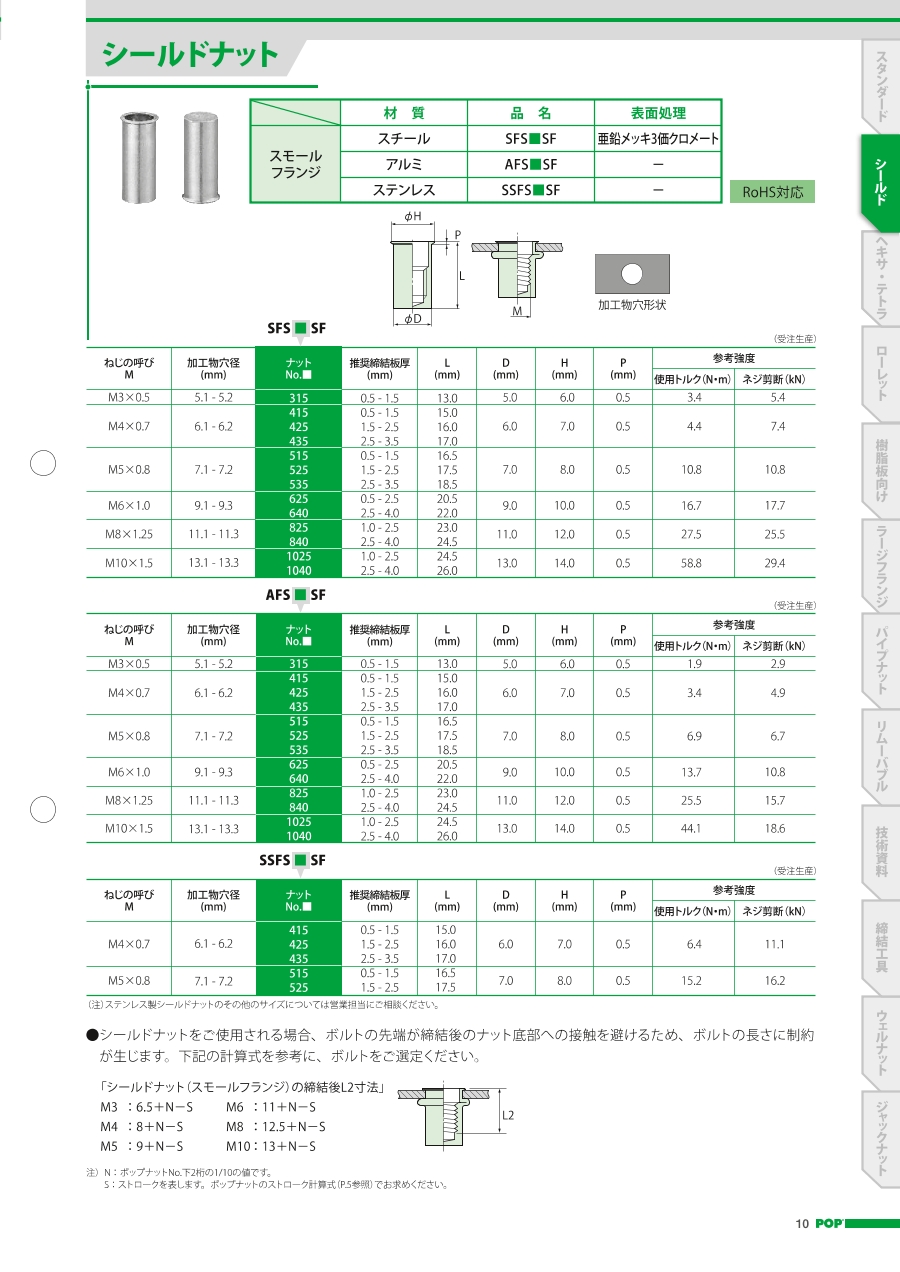

シールドナット（AFS□SF）の特長
シールドナット寸法図
加工物穴形状
| ねじの呼び M | 加工物穴径 (mm) | ナット No.■ | 推奨締結板厚 (mm) | L (mm) | D (mm) | H (mm) | P (mm) | 参考強度 | |
|---|---|---|---|---|---|---|---|---|---|
| 使用卜ルク(N・m) | ネジ剪断（kN) | ||||||||
| M4×0.7 | 6.1-6.2 | 415 425 435 | 0.5-1.5 1.5-2.5 2.5-3.5 | 15.0 16.0 17.0 | 6.0 | 7.0 | 0.5 | 3.4 | 4.9 |
| M5×0.8 | 7.1-7.2 | 515 525 535 | 0.5-1.5 1.5-2.5 2.5-3.5 | 16.5 17.5 18.5 | 7.0 | 8.0 | 0.5 | 6.9 | 6.7 |
| M6×1.0 | 9.1-9.3 | 625 640 | 0.5-2.5 2.5-4.0 | 20.5 22.0 | 9.0 | 10.0 | 0.5 | 13.7 | 10.8 |
| M8×1.25 | 11.1-11.3 | 825 | 1.0-2.5 | 23.0 | 11.0 | 12.0 | 0.5 | 25.5 | 15.7 |
選定サポート情報
シールドナットを使用する場合、ボルトの先端が締結後のナット底部への接触を避けるため、ボルトの長さに制約が生じる。下記の計算式を参考に、ボルトを選定。
シールドナット(スモールフランジ)の締結後L2寸法
M3: 6.5+N-S
M4: 8+N-S
M5: 9+N-S
M6: 11+N-S
M8: 12.5+N-S
M10: 13+N-S
注意
N:ポップナットNo.下2桁の1/10の値。
S:ストロークを表します。
特長
- ポップナットの片側締結工法は、従来工法である溶接ナット工法、バーリングタップ工法、ボルト+ナット工法等と比較すると、初心者でも簡単にスピーディーな組立作業が可能となり、コストダウンに貢献。
- 表面処理後でも取り付けができ、母材を傷めないため、製品組立の最終工程での取り付けが可能。
- 組立ラインの自動化にも優れている。
| 材質 | 品名 | 表面処理 | |
|---|---|---|---|
| スモール フランジ | アルミ | AFS■SF | - |
