フランジボルト 2種【1～1000個入り】
- 通常単価(税別)
- 218円～29,604円
- 税込単価
- 240円～32,564円
SUNCO製の六角ボルトであるフランジボルト2種（全ねじ）。
- 相手側をお客様にてご用意いただく際は、規格よりオーバータップされていないと入らないことご注意ください。
- 溶融亜鉛メッキ（ドブメッキ）は膜厚が非常に厚い為、相手側には同じ表面処理の商品をご選定下さい。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,718円 ( 17,290円 ) | 1日目 |
17,492円 ( 19,241円 ) | 1日目 |
15,212円 ( 16,733円 ) | 1日目 |
13,584円 ( 14,942円 ) | 1日目 |
9,806円 ( 10,787円 ) | 9日目 |
13,248円 ( 14,573円 ) | 1日目 |
11,550円 ( 12,705円 ) | 1日目 |
15,716円 ( 17,288円 ) | 1日目 |
13,760円 ( 15,136円 ) | 1日目 |
16,426円 ( 18,069円 ) | 在庫品1日目当日出荷可能 |
11,086円 ( 12,195円 ) | 1日目 |
9,574円 ( 10,531円 ) | 1日目 |
14,904円 ( 16,394円 ) | 1日目 |
13,568円 ( 14,925円 ) | 1日目 |
20,078円 ( 22,086円 ) | 1日目 |
13,330円 ( 14,663円 ) | 1日目 |
8,298円 ( 9,128円 ) | 1日目 |
8,008円 ( 8,809円 ) | 1日目 |
7,998円 ( 8,798円 ) | 在庫品1日目当日出荷可能 |
8,006円 ( 8,807円 ) | 在庫品1日目当日出荷可能 |
6,744円 ( 7,418円 ) | 1日目 |
17,538円 ( 19,292円 ) | 在庫品1日目当日出荷可能 |
11,434円 ( 12,577円 ) | 1日目 |
10,282円 ( 11,310円 ) | 1日目 |
856円 ( 942円 ) | 1日目 |
9,146円 ( 10,061円 ) | 1日目 |
10,538円 ( 11,592円 ) | 1日目 |
8,968円 ( 9,865円 ) | 1日目 |
11,258円 ( 12,384円 ) | 9日目 |
11,652円 ( 12,817円 ) | 1日目 |
9,170円 ( 10,087円 ) | 1日目 |
8,104円 ( 8,914円 ) | 1日目 |
12,026円 ( 13,229円 ) | 1日目 |
8,616円 ( 9,478円 ) | 1日目 |
9,602円 ( 10,562円 ) | 1日目 |
8,696円 ( 9,566円 ) | 1日目 |
11,692円 ( 12,861円 ) | 在庫品1日目当日出荷可能 |
9,370円 ( 10,307円 ) | 1日目 |
8,008円 ( 8,809円 ) | 1日目 |
10,978円 ( 12,076円 ) | 1日目 |
12,120円 ( 13,332円 ) | 1日目 |
10,540円 ( 11,594円 ) | 1日目 |
11,520円 ( 12,672円 ) | 1日目 |
10,210円 ( 11,231円 ) | 1日目 |
11,126円 ( 12,239円 ) | 1日目 |
10,640円 ( 11,704円 ) | 1日目 |
9,886円 ( 10,875円 ) | 1日目 |
10,350円 ( 11,385円 ) | 1日目 |
9,990円 ( 10,989円 ) | 1日目 |
10,066円 ( 11,073円 ) | 1日目 |
5,132円 ( 5,645円 ) | 1日目 |
12,904円 ( 14,194円 ) | 1日目 |
13,010円 ( 14,311円 ) | 9日目 |
942円 ( 1,036円 ) | 1日目 |
16,462円 ( 18,108円 ) | 1日目 |
12,984円 ( 14,282円 ) | 1日目 |
14,176円 ( 15,594円 ) | 1日目 |
12,526円 ( 13,779円 ) | 1日目 |
11,422円 ( 12,564円 ) | 1日目 |
10,670円 ( 11,737円 ) | 1日目 |
詳細情報
基本情報
SUNCO製の六角ボルトであるフランジボルト2種（全ねじ）。
ご注意
- 相手側をお客様にてご用意いただく際は、規格よりオーバータップされていないと入らないことご注意ください。
- 溶融亜鉛メッキ（ドブメッキ）は膜厚が非常に厚い為、相手側には同じ表面処理の商品をご選定下さい。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報

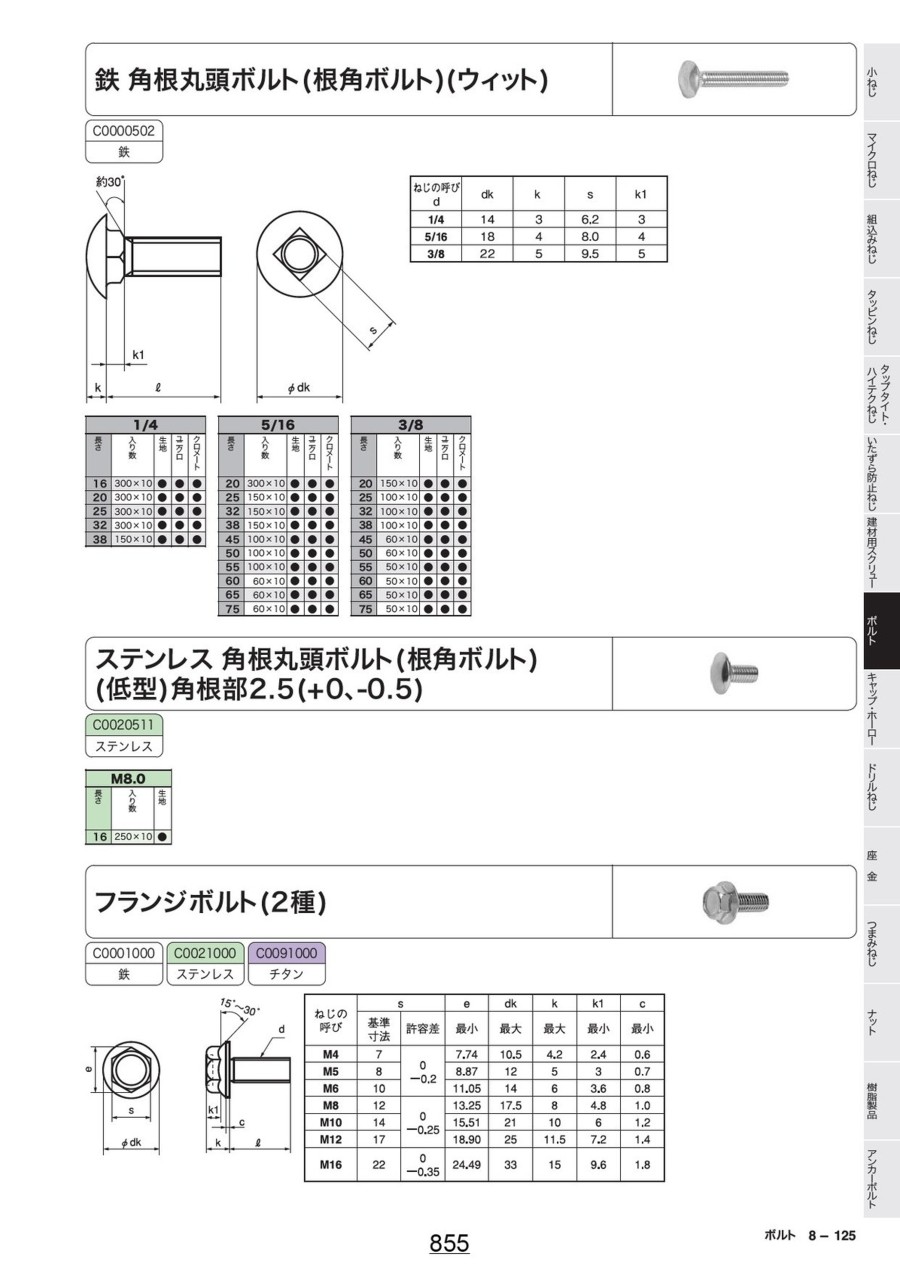

外形図
規格表
| 呼び径 d | s | e | dk | k | k1 | c | |
|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 最小 | 最大 | 最大 | 最小 | 最小 | |
| M4 | 7 | 0 -0.2 | 7.74 | 10.5 | 4.2 | 2.4 | 0.6 |
| M5 | 8 | 8.87 | 12 | 5 | 3 | 0.7 | |
| M6 | 10 | 11.05 | 14 | 6 | 3.6 | 0.8 | |
| M8 | 12 | 0 -0.25 | 13.25 | 17.5 | 8 | 4.8 | 1.0 |
| M10 | 14 | 15.51 | 21 | 10 | 6 | 1.2 | |
| M12 | 17 | 18.9 | 25 | 11.5 | 7.2 | 1.4 | |
| M16 | 22 | 0 -0.35 | 24.49 | 33 | 15 | 9.6 | 1.8 |
※セレートなし。
［！］強度区分のデータはありません。
下記高強度の商品も併せてご検討ください。
フランジボルト（10.9）（2種）
カタログ
商品担当おすすめ
ミスミからのコメント
レビューコメントを頂き、誠にありがとうございます。ミスミ商品担当でございます。 この度は、数ある商品から本商品をお選び下さった中、ご期待に沿えず申し訳ございませんでした。 本商品に緩み止めの効果はないため、緩み止めナットを併せてご使用いただく事によって、改善の可能性がございます。 また、商品の強度も通常の使用環境を想定しておりますので、下記高強度の商品も併せてご検討いただけると幸いです。 https://jp.misumi-ec.com/vona2/detail/221006200799/?list=PageCategory
