ストレートピン （BJ790）
- 通常単価(税別)
- 3,745円～4,756円
- 税込単価
- 4,120円～5,232円
【特長】・ピン先端がボール形状になっていますのでワークのはめあいが容易に行えま...
詳細情報を確認する- 材質
- スチール
- 基本形状
- ストレート/エアーベント付
- 導入側断面形状
- 丸
- 導入側先端形状
- ボールエンド
- 導入側形状
- メネジ付
- 取付側形状
- ストレート（圧入）
- 表面処理
- なし
- 熱処理
- ズブ焼入
- スチール種類
- SK95
- 導入側外径の公差
- -0.05～-0.01
- 取付側外径の公差
- n6
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
【本体】
- SK95
- 焼入焼戻
- 研磨仕上
規格表
| 型番 | D1 （g6） | P （-0.05～-0.01） | L1 | L2 | R | D （n6） | L | M | Lf | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| BJ790-08001 | 8 | 8 | 8 | 2 | R2 | 8 | 10 | M3×0.5 | 6 | 6 |
| BJ790-10001 | 10 | 10 | 10 | 2.5 | R2.5 | 10 | 13 | 12 | ||
| BJ790-12001 | 12 | 12 | 12 | 3 | R3 | 12 | 15 | M4×0.7 | 8 | 21 |
| BJ790-16001 | 16 | 16 | 16 | 4 | R4 | 16 | 20 | M5×0.8 | 10 | 51 |
使用例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,745円 ( 4,120円 ) | 在庫品1日目当日出荷可能 |
4,093円 ( 4,502円 ) | 3日目 |
4,235円 ( 4,659円 ) | 3日目 |
4,756円 ( 5,232円 ) | 3日目 |

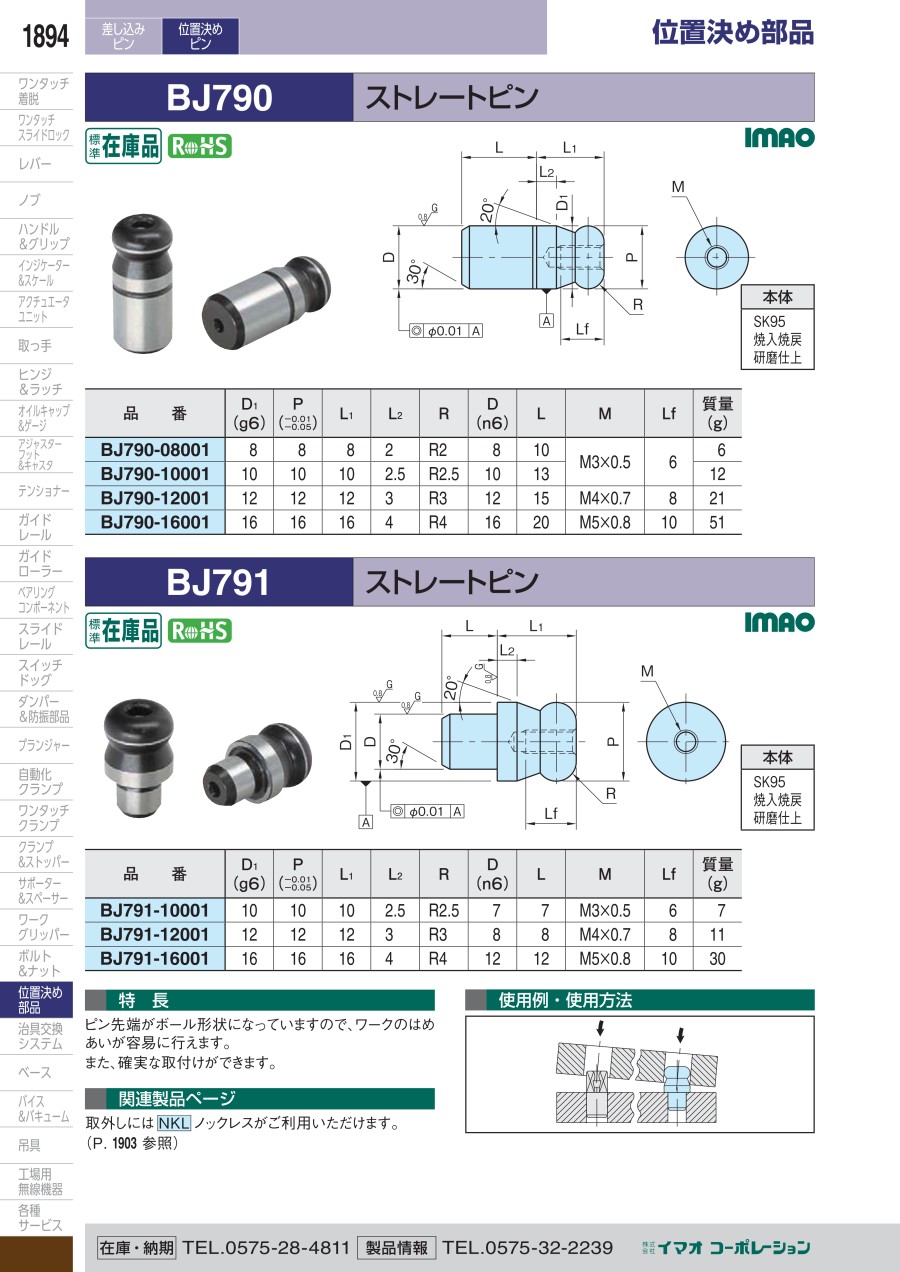

カタログ
商品担当おすすめ
ストレートピン （BJ790）のレビュー
装置の位置決めに
5
5.02019/09/21
装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。
