イマオコーポレーション

エンプラレベリングパッド（LVA100,LVAR100）

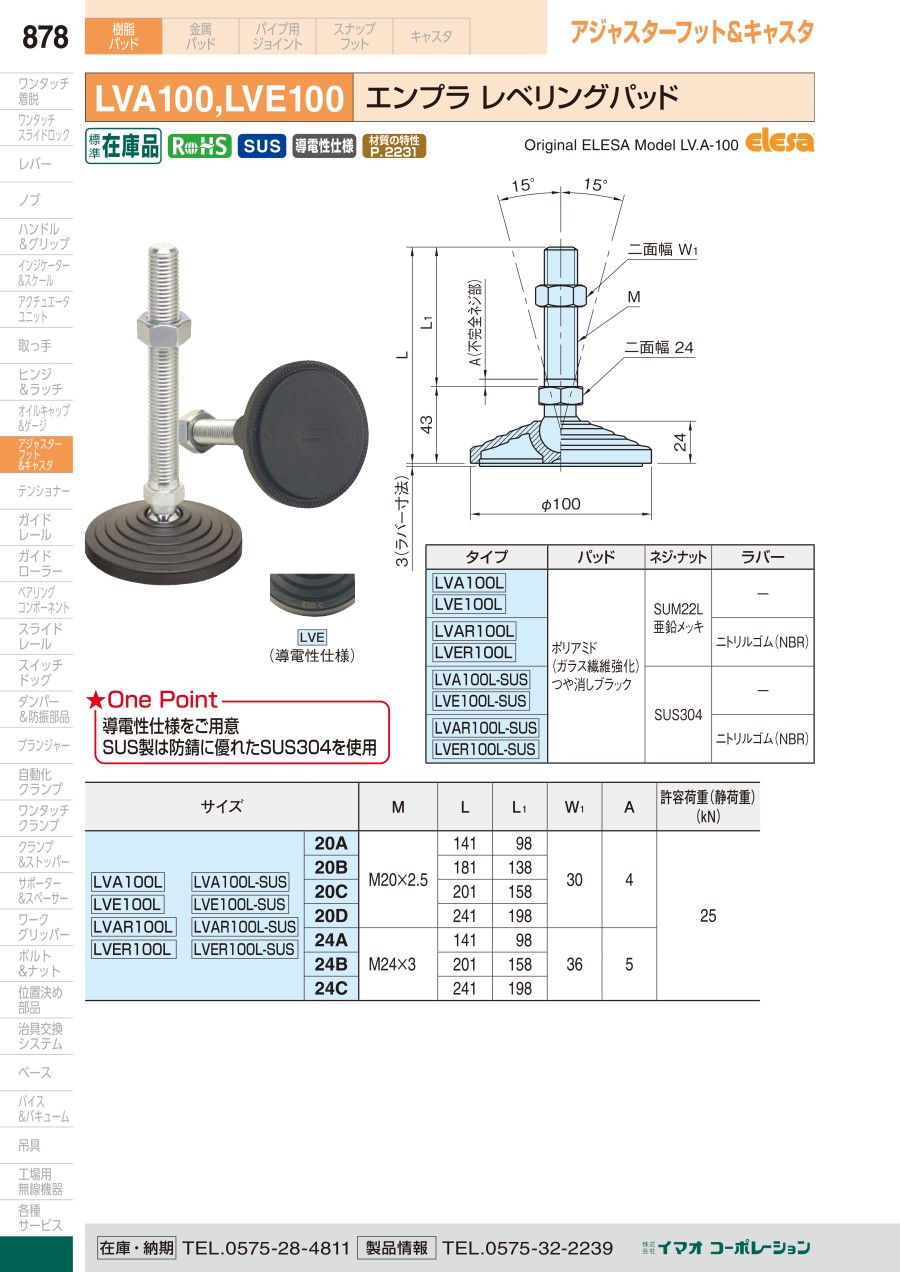

カタログ |

通常単価(税別): 2,675円～10,815円

税込単価: 2,943円～11,897円

通常出荷日：3日目

【特長】・ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面...

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

未確定：候補が56型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

タイプ	パッド	ネジ・ナット	ラバー
LVA100L LVE100L	ポリアミド（ガラス繊維強化）つや消しブラック	SUM22L 亜鉛メッキ	ー
LVAR100L LVER100L		SUM22L 亜鉛メッキ	ニトリルゴムNBR）
LVA100L-SUS LVE100L-SUS		SUS304	ー
LVAR100L-SUS LVER100L-SUS		SUS304	ニトリルゴム（NBR）

規格表

サイズ		M	L	L₁	W₁	A	許容荷重（kN）
LVA100L LVA100L-SUS LVE100L LVE100L-SUS LVAR100L LVAR100L-SUS LVER100L LVER100L-SUS	20A	M20×2.5	141	98	30	4	25
	20B		181	138
	20C		201	158
	20D		241	198
	24A	M24×3	141	98	36	5
	24B		201	158
	24C		241	198

LVA100L、LVAR100L、LVA100L-SUSL、VAR100L-SUS

スチール製				SUS製
ラバーなし		ラバー付		ラバーなし		ラバー付
型番	質量（g）	型番	質量（g）	型番	質量（g）	型番	質量（g）
LVA100L20A	372	LVAR100L20A	426	LVA100L20A-SUS	378	LVAR100L20A-SUS	432
LVA100L20B	451	LVAR100L20B	505	LVA100L20B-SUS	458	LVAR100L20B-SUS	512
LVA100L20C	490	LVAR100L20C	544	LVA100L20C-SUS	498	LVAR100L20C-SUS	552
LVA100L20D	573	LVAR100L20D	627	LVA100L20D-SUS	583	LVAR100L20D-SUS	637
LVA100L24A	470	LVAR100L24A	524	LVA100L24A-SUS	478	LVAR100L24A-SUS	532
LVA100L24B	642	LVAR100L24B	696	LVA100L24B-SUS	653	LVAR100L24B-SUS	707
LVA100L24C	760	LVAR100L24C	814	LVA100L24C-SUS	774	LVAR100L24C-SUS	828

製品仕様

スチール製（導電性仕様）				SUS製（導電性仕様）
ラバーなし		ラバー付		ラバーなし		ラバー付
型番	質量（g）	型番	質量（g）	型番	質量（g）	型番	質量（g）
LVE100L20A	372	LVER100L20A	426	LVE100L20A-SUS	378	LVER100L20A-SUS	432
LVE100L20B	451	LVER100L20B	505	LVE100L20B-SUS	458	LVER100L20B-SUS	512
LVE100L20C	490	LVER100L20C	544	LVE100L20C-SUS	498	LVER100L20C-SUS	552
LVE100L20D	573	LVER100L20D	627	LVE100L20D-SUS	583	LVER100L20D-SUS	637
LVE100L24A	470	LVER100L24A	524	LVE100L24A-SUS	478	LVER100L24A-SUS	532
LVE100L24B	642	LVER100L24B	696	LVE100L24B-SUS	653	LVER100L24B-SUS	707
LVE100L24C	760	LVER100L24C	814	LVE100L24C-SUS	774	LVER100L24C-SUS	828

商品特長詳細

ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。

技術情報・設計アイデア

使用温度：max.100℃ min.ー30℃

製品仕様

タイプ	体積固有抵抗	表面抵抗
LVE100L LVER100L LVE100L-SUS LVER100L-SUS	10³Ω・cm	10³Ω

静電気放電（ESD：electro static discharge）のマークが製品の上面に付してあります。

型番リスト

表示件数

型番

特性・用途

ねじの呼び M

ねじ部材質

ねじの長さ【範囲選択】

(mm)

ねじの長さ L1

(mm)

ねじ部材質(詳細)

ねじ部表面処理

全高

(mm)

RoHS?

最小発注数量

-	20	スチール	70.1～100	98	-	[亜鉛メッキ] 亜鉛メッキ	141	10	1個
耐食性・耐薬品	20	ステンレス	70.1～100	98	SUS304	なし	141	10	1個
-	20	スチール	130.1～150	138	-	[亜鉛メッキ] 亜鉛メッキ	181	10	1個
耐食性・耐薬品	20	ステンレス	130.1～150	138	SUS304	なし	181	10	1個
-	20	スチール	150.1～	158	-	[亜鉛メッキ] 亜鉛メッキ	201	10	1個
耐食性・耐薬品	20	ステンレス	150.1～	158	SUS304	なし	201	10	1個
-	20	スチール	150.1～	198	-	[亜鉛メッキ] 亜鉛メッキ	241	10	1個
耐食性・耐薬品	20	ステンレス	150.1～	198	SUS304	なし	241	10	1個
-	24	スチール	70.1～100	98	-	[亜鉛メッキ] 亜鉛メッキ	141	10	1個
耐食性・耐薬品	24	ステンレス	70.1～100	98	SUS304	なし	141	10	1個
-	24	スチール	150.1～	158	-	[亜鉛メッキ] 亜鉛メッキ	201	10	1個
耐食性・耐薬品	24	ステンレス	150.1～	158	SUS304	なし	201	10	1個
-	24	スチール	150.1～	198	-	[亜鉛メッキ] 亜鉛メッキ	241	10	1個
耐食性・耐薬品	24	ステンレス	150.1～	198	SUS304	なし	241	10	1個
-	20	スチール	70.1～100	98	-	[亜鉛メッキ] 亜鉛メッキ	141	10	1個
耐食性・耐薬品	20	ステンレス	70.1～100	98	SUS304	なし	141	10	1個
-	20	スチール	130.1～150	138	-	[亜鉛メッキ] 亜鉛メッキ	181	10	1個
耐食性・耐薬品	20	ステンレス	130.1～150	138	SUS304	なし	181	10	1個
-	20	スチール	150.1～	158	-	[亜鉛メッキ] 亜鉛メッキ	201	10	1個
耐食性・耐薬品	20	ステンレス	150.1～	158	SUS304	なし	201	10	1個
-	20	スチール	150.1～	198	-	[亜鉛メッキ] 亜鉛メッキ	241	10	1個
耐食性・耐薬品	20	ステンレス	150.1～	198	SUS304	なし	241	10	1個
-	24	スチール	70.1～100	98	-	[亜鉛メッキ] 亜鉛メッキ	141	10	1個
耐食性・耐薬品	24	ステンレス	70.1～100	98	SUS304	なし	141	10	1個
-	24	スチール	150.1～	158	-	[亜鉛メッキ] 亜鉛メッキ	201	10	1個
耐食性・耐薬品	24	ステンレス	150.1～	158	SUS304	なし	201	10	1個
-	24	スチール	150.1～	198	-	[亜鉛メッキ] 亜鉛メッキ	241	10	1個
耐食性・耐薬品	24	ステンレス	150.1～	198	SUS304	なし	241	10	1個
導電性・帯電防止	20	スチール	70.1～100	98	-	[亜鉛メッキ] 亜鉛メッキ	141	10	1個
耐食性・耐薬品 / 導電性・帯電防止	20	ステンレス	70.1～100	98	SUS304	なし	141	10	1個
導電性・帯電防止	20	スチール	130.1～150	138	-	[亜鉛メッキ] 亜鉛メッキ	181	10	1個
耐食性・耐薬品 / 導電性・帯電防止	20	ステンレス	130.1～150	138	SUS304	なし	181	10	1個
導電性・帯電防止	20	スチール	150.1～	158	-	[亜鉛メッキ] 亜鉛メッキ	201	10	1個
耐食性・耐薬品 / 導電性・帯電防止	20	ステンレス	150.1～	158	SUS304	なし	201	10	1個
導電性・帯電防止	20	スチール	150.1～	198	-	[亜鉛メッキ] 亜鉛メッキ	241	10	1個
耐食性・耐薬品 / 導電性・帯電防止	20	ステンレス	150.1～	198	SUS304	なし	241	10	1個
導電性・帯電防止	24	スチール	70.1～100	98	-	[亜鉛メッキ] 亜鉛メッキ	141	10	1個
耐食性・耐薬品 / 導電性・帯電防止	24	ステンレス	70.1～100	98	SUS304	なし	141	10	1個
導電性・帯電防止	24	スチール	150.1～	158	-	[亜鉛メッキ] 亜鉛メッキ	201	10	1個
耐食性・耐薬品 / 導電性・帯電防止	24	ステンレス	150.1～	158	SUS304	なし	201	10	1個
導電性・帯電防止	24	スチール	150.1～	198	-	[亜鉛メッキ] 亜鉛メッキ	241	10	1個
耐食性・耐薬品 / 導電性・帯電防止	24	ステンレス	150.1～	198	SUS304	なし	241	10	1個
導電性・帯電防止	20	スチール	70.1～100	98	-	[亜鉛メッキ] 亜鉛メッキ	141	10	1個
耐食性・耐薬品 / 導電性・帯電防止	20	ステンレス	70.1～100	98	SUS304	なし	141	10	1個
導電性・帯電防止	20	スチール	130.1～150	138	-	[亜鉛メッキ] 亜鉛メッキ	181	10	1個
耐食性・耐薬品 / 導電性・帯電防止	20	ステンレス	130.1～150	138	SUS304	なし	181	10	1個
導電性・帯電防止	20	スチール	150.1～	158	-	[亜鉛メッキ] 亜鉛メッキ	201	10	1個
耐食性・耐薬品 / 導電性・帯電防止	20	ステンレス	150.1～	158	SUS304	なし	201	10	1個
導電性・帯電防止	20	スチール	150.1～	198	-	[亜鉛メッキ] 亜鉛メッキ	241	10	1個
耐食性・耐薬品 / 導電性・帯電防止	20	ステンレス	150.1～	198	SUS304	なし	241	10	1個
導電性・帯電防止	24	スチール	70.1～100	98	-	[亜鉛メッキ] 亜鉛メッキ	141	10	1個
耐食性・耐薬品 / 導電性・帯電防止	24	ステンレス	70.1～100	98	SUS304	なし	141	10	1個
導電性・帯電防止	24	スチール	150.1～	158	-	[亜鉛メッキ] 亜鉛メッキ	201	10	1個
耐食性・耐薬品 / 導電性・帯電防止	24	ステンレス	150.1～	158	SUS304	なし	201	10	1個
導電性・帯電防止	24	スチール	150.1～	198	-	[亜鉛メッキ] 亜鉛メッキ	241	10	1個
耐食性・耐薬品 / 導電性・帯電防止	24	ステンレス	150.1～	198	SUS304	なし	241	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,675円 ( 2,943円 )	3日目
6,155円 ( 6,771円 )	3日目
2,877円 ( 3,165円 )	3日目
7,293円 ( 8,022円 )	3日目
3,175円 ( 3,493円 )	3日目
7,456円 ( 8,202円 )	3日目
3,175円 ( 3,493円 )	3日目
8,050円 ( 8,855円 )	3日目
3,175円 ( 3,493円 )	3日目
7,235円 ( 7,959円 )	3日目
3,376円 ( 3,714円 )	3日目
8,438円 ( 9,282円 )	3日目
3,653円 ( 4,018円 )	3日目
9,035円 ( 9,939円 )	3日目
3,376円 ( 3,714円 )	3日目
6,856円 ( 7,542円 )	3日目
3,653円 ( 4,018円 )	3日目
7,557円 ( 8,313円 )	3日目
3,653円 ( 4,018円 )	3日目
8,050円 ( 8,855円 )	3日目
3,997円 ( 4,397円 )	3日目
8,637円 ( 9,501円 )	3日目
3,976円 ( 4,374円 )	3日目
7,754円 ( 8,529円 )	3日目
4,073円 ( 4,480円 )	3日目
8,935円 ( 9,829円 )	3日目
4,267円 ( 4,694円 )	3日目
9,635円 ( 10,599円 )	3日目
4,364円 ( 4,800円 )	3日目
7,270円 ( 7,997円 )	3日目
4,558円 ( 5,014円 )	3日目
8,471円 ( 9,318円 )	3日目
4,943円 ( 5,437円 )	3日目
9,136円 ( 10,050円 )	3日目
4,815円 ( 5,297円 )	3日目
9,597円 ( 10,557円 )	3日目
4,943円 ( 5,437円 )	3日目
9,035円 ( 9,939円 )	3日目
4,815円 ( 5,297円 )	3日目
10,087円 ( 11,096円 )	3日目
5,555円 ( 6,111円 )	3日目
10,317円 ( 11,349円 )	3日目
4,815円 ( 5,297円 )	3日目
8,397円 ( 9,237円 )	3日目
5,353円 ( 5,888円 )	3日目
9,515円 ( 10,467円 )	3日目
5,656円 ( 6,222円 )	3日目
9,671円 ( 10,638円 )	3日目
5,954円 ( 6,549円 )	3日目
10,317円 ( 11,349円 )	3日目
5,656円 ( 6,222円 )	3日目
9,597円 ( 10,557円 )	3日目
5,954円 ( 6,549円 )	3日目
10,513円 ( 11,564円 )	3日目
6,015円 ( 6,617円 )	3日目
10,815円 ( 11,897円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
アジャスタパッド　重荷重タイプ
幅広い用途でご使用いただける重荷重タイプのアジャスタです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
